大厂硬件工程师就是厉害?我来举例说明!

有人的地方就有江湖，有江湖的地方就有故事。工程师的江湖，不止眼前的代码和电路板，还有身后看不见的刀光剑影...

🔜🔜🔜🔜

▝

今天咱不聊高大上，来点接地气的。话说咱们做电子设计的，总会遇到各种各样的挑战，有些看起来简单，背后的坑却能让你跌个大跟头。这不，最近就碰上一位老哥姑且称之为G哥，来唠了这么一个案例，一个大厂客户设计的电路，乍一看没啥毛病，结果嘛……

▝

咱故事的主角是大厂客户家的一个负载模块，需要 4V 电压供电。平时工作电流大概 0.5A 左右，但偶尔会“爆发”一下，峰值电流能冲到 1.5A！这小模块对电源纹波还特别挑剔，要求高。

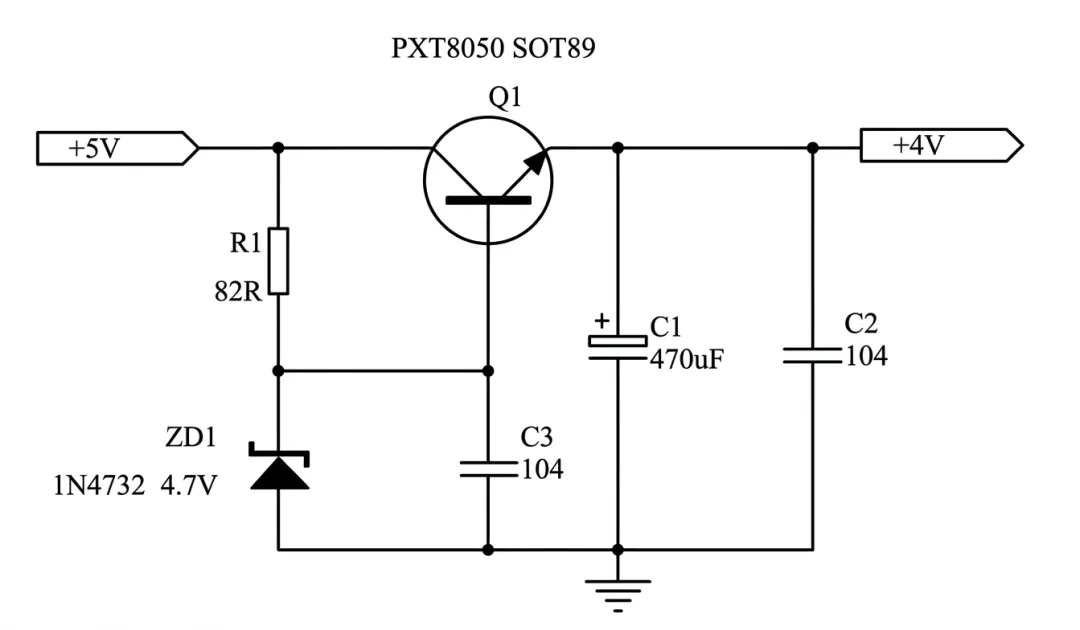

为了把系统主板的 5V 电压乖乖降到 4V，客户的工程师想了个招儿：用一个三极管做射极跟随器，再配个稳压管来“稳”住基极电压。这部分电路，您瞧瞧，是不是挺眼熟的？

初看起来，这电路设计得还挺巧妙的：稳压管 ZD1 把三极管 Q1 的基极电压钳位在 4.7V，然后三极管发射极跟着基极走，Vbe 压降大概 0.7V，所以输出就是 4.7V - 0.7V = 4V。完美！

慢着，真是这样吗？

▝

咱们动动小指头，算一下三极管 Q1 基极的最大电流能有多少：

（输入 5V - 基极 4.7V）/ R1 电阻 82Ω = 0.3V / 82Ω ≈ 3.6mA。也就是说，这个电路最多只能给三极管 Q1 的基极提供 3.6mA 的电流。

接着，咱们翻了翻 PXT8050 这个三极管的Datasheet，发现虽然它最大集电极电流能达到 1.5A，好像没问题。但关键在于它的“放大倍数”（Hfe）！

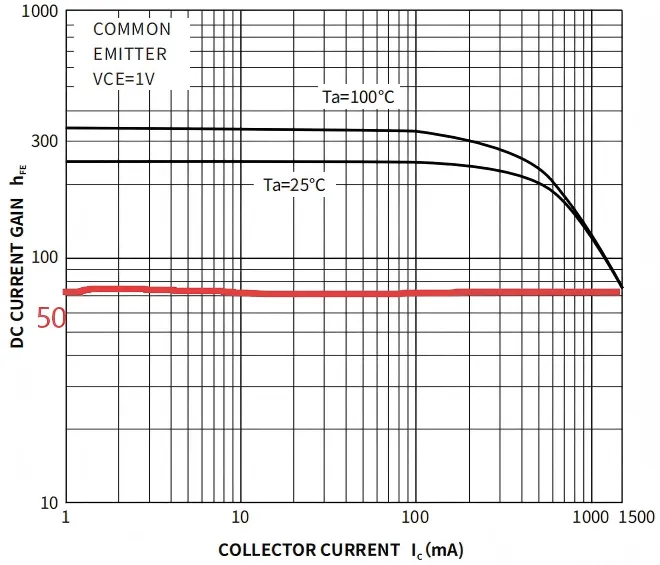

根据说明书里的曲线图，当集电极电流 Ic 飙到 1.5A 的时候，PXT8050 的 Hfe 大概只有 50 左右（这还是在理想的 25℃ 环境下）。而且，这放大倍数还会随着温度升高而“缩水”。你想啊，实际工作环境很大概率肯定不止 25℃ 吧？

现在问题来了，当负载模块需要 1.5A 的峰值电流时，三极管 Q1 就得提供 1.5A 的集电极电流。那么，它需要的基极电流是多少呢？

1.5A / 50（放大倍数） = 30mA！

各位看官，咱们刚才算出来的电路能提供的基极电流是 3.6mA，而实际需要的却是 30mA！这差距，可不是一星半点啊！简直是杯水车薪，电源根本“喂”不饱负载嘛！

▝

G哥发现问题后，第一时间赶紧给客户方的工程师提了个醒，建议他：

把 R1 电阻的阻值减小，这样就能提供更大的基极电流。

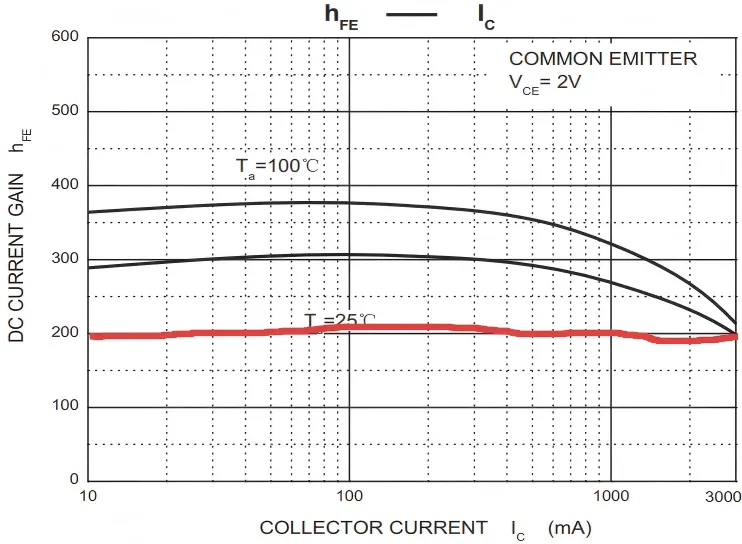

把三极管 Q1 换成电流更大、放大倍数更高的型号，比如 D882S。D882S 在 Ic 达到 3A 时，Hfe 还能保持在 200 左右，稳得很！

结果，对方工程师的回复让我一脸懵圈：

“R1 不能改小！基极电流不能超过 1mA，这是我们内部规定！”

“而且，我们现在的样品都测试正常，没问题啊，不需要改！”

好吧，遇到这种，咱也只能先忍着了。但我还是提醒他们，样品测试正常不代表真实使用环境下就没问题，内部规定也得结合实际参数来。

▝

1mA 规定”的真相大揭秘！

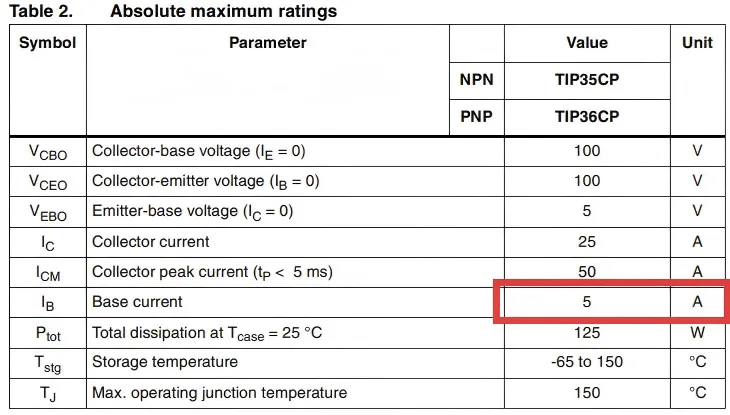

这事儿过后，G哥越想越不对劲，啥时候三极管的基极电流还不能超 1mA 了？于是G哥特意查阅了各种三极管的说明书。结果发现，大部分小电流三极管的参数表里，压根儿就没标明“最大基极电流”这一项！只有那些大功率三极管，才会明确标出来。

其实在电路设计中，基极电流的设定是有讲究的。一般来说，我们通常会用三极管的最大集电极电流除以最小放大倍数，来估算最大基极电流。或者更粗暴一点，取最大集电极电流的十分之一，作为基极电流的上限，这样会比较安全，留足余量。

▝

事情还是挺遗憾的，G哥的建议当时没被采纳。产品如期上市，然而没多久，噩梦就来了：市场上陆续出现退货，机器重启、复位、掉线等问题层出不穷。

G哥的公司配合客户排查问题，一检测，果然是负载模块供电不足导致的！最终，这批产品全部召回返工。后来从侧面打听，客户返工的电路板，修改方案正是：减小 R1 电阻，并且更换了电流和放大倍数都更大的三极管！跟G哥当初的建议一模一样！

▝

经验总结：射极跟随器不是万能药！

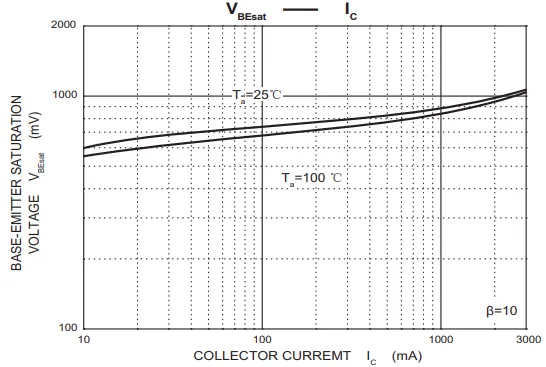

回过头再看看这个射极跟随器方案，它也不是一无是处。它适用于那种后级负载对电压精度要求不高，或者电流很小的场合。因为三极管的 Vbe（基极-发射极电压）并不是一个铁板一块的 0.7V，它也会随着集电极电流变化而小幅浮动。不过好在这次客户的负载模块对 4V 的容忍度还比较大（3.8V~4.2V 都行），所以 Vbe 的变化倒不是导致故障的主要原因，最大的“元凶”还是基极电流不足！
