结合重卡/集卡电路特点，分两部分讲，全是现场实用技巧，零基础也能上手。
一、快速区分【电脑线路】和【普通老线路】
集卡线路分电控ECU线路、传统常规线路，从外观、插头、线色、走向、功能4点一眼分辨：
1. 看线束与插头（最直观）
1. 电脑/ECU线路- 线束：细线居多，多数0.35~1.0mm²，线体柔软、捆扎规整，多为专用屏蔽线束（部分带金属屏蔽网）。
- 插头：多针大插头（几十~上百针），防水等级高，卡扣厚重，印有ECU/电控单元编号；针脚密集、排列整齐。
- 分布：集中在发动机ECU、车身BCM、ABS、仪表、尿素DCU、变速箱TCU这几大模块周边。
2. 传统老线路（灯光、起动机、发电机、喇叭等）- 线束：粗线为主，主回路2.5~6mm²，起动机/电瓶线可达10mm²以上，线体偏硬。
- 插头：少针、大孔，普通两插/三插，结构简单，无密集针脚。
- 分布：走向分散，直接接用电器、保险盒、继电器、电瓶。

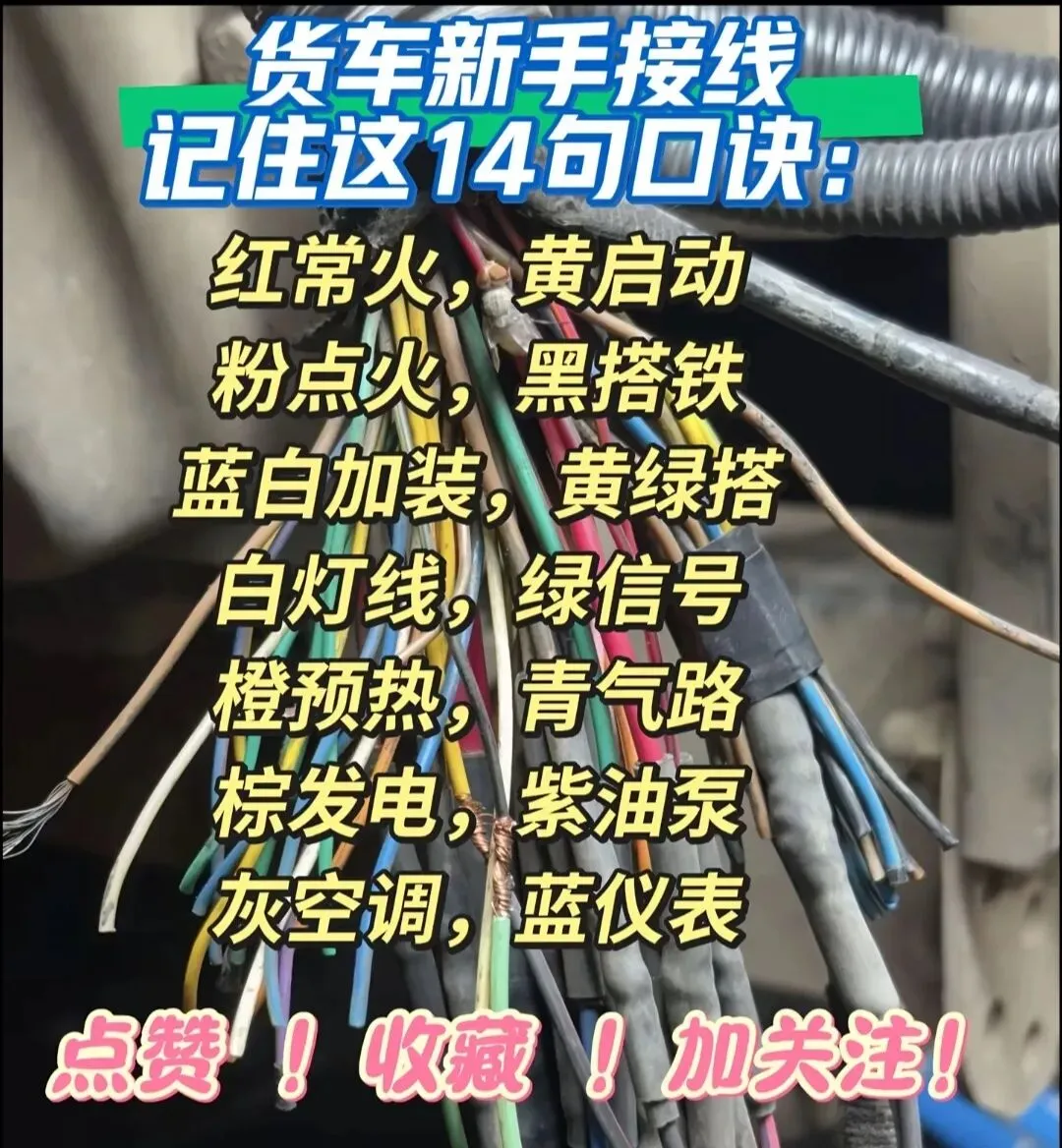

2. 看线径、线色、标识
- 电脑线：
以细白线、灰线、绿线、紫线、蓝线为主，同色双线成对出现（CAN总线、传感器信号线）；
单根细线=传感器/信号/控制线；成对双绞线=CAN高、CAN低（全车电控通讯主线）。
- 传统线路：
国标重卡通用色：红=常电、黑/棕=搭铁、黄/绿=灯光、蓝=信号；
粗红线、粗黑线百分百是传统主电路（电源、搭铁）。
3. 看功能（按用途判断）
属于【电脑ECU线路】
- 各类传感器：曲轴、凸轮轴、水温、进气压力、油门踏板、轨压、氮氧传感器、液位传感器
- 执行器：喷油器、EGR阀、尿素泵、节气门、电磁阀（电控类）
- 通讯线：CAN总线、K线、LIN线
- 模块供电/搭铁：ECU常电、点火电、专用搭铁
属于【传统老线路】
- 启动系统：起动机、点火开关、启动继电器
- 充电系统：发电机、电流表
- 车身电器：大灯、转向灯、雾灯、喇叭、雨刮、暖风
- 普通电磁阀、气路电磁阀、非电控继电器回路
4. 简易测量区分（万用表验证）
1. 测电压：- 电脑信号线：大多0.5~4.8V（信号电压，非满电）；CAN线两根电压相加≈5V。
- 传统线路：常电24V，开关控制端通断24V。
2. 测通断/搭铁：- 电脑线严禁直接搭铁、短接，一碰就烧模块；
- 传统线路短接/试灯触碰基本无风险。
二、集卡电路图入门：怎么看懂、怎么查线
集卡电路图分整车总图、分系统图、ECU针脚图，按先分区、再识符号、顺回路、查标号四步走。
第一步：先认识重卡电路图通用规则（所有品牌通用）
1. 电压制式
国内集卡全部24V直流，图纸默认24V，不用换算。
2. 电流走向
图纸统一：从左到右、从上到下，左侧=电源，右侧=搭铁/用电器。
3. 线号/线码（重中之重）
每根线都有唯一数字编号，全车图纸线号统一，跨图查线全靠线号。
例：线号101，在总图、分图、ECU针脚图里编号不变。
4. 分区划分
图纸会明确分区：- 电源区、启动区、充电区
- 发动机电控区（ECU）
- 车身灯光区、仪表区
- ABS、尿素、变速箱电控区
第二步：熟记常用电气符号（看图基础）
- 长方形+多针：电控单元ECU/模块
- 圆圈：灯泡、传感器
- 线圈+触点：继电器（分清线圈端、主触点端）
- 竖线+斜杠：保险、易熔线
- 接地符号⊥：搭铁点（集卡车身/大梁统一搭铁）
- 两根缠绕线：CAN双绞线
- 开关符号：点火开关、门控、压力开关
第三步：分两类图纸，对应不同查线方法
1. 传统电路图纸（灯光、启动、充电）——最简单
查线口诀：电源→保险→继电器→开关→用电器→搭铁
实操步骤：
1. 找左侧24V电源（电瓶正极）；
2. 顺着线路找保险盒、保险编号；
3. 经过继电器/开关，到灯具/起动机/喇叭；
4. 最后回到搭铁点，形成完整回路。
这类线路不用区分针脚，顺着线号走即可。
2. 电脑/ECU电路图（最难，维修重点）
分外部线路图 + ECU针脚定义图，必须配合使用：
（1）先看ECU针脚图
- 图纸标注：针脚号 + 线色 + 线号 + 功能
例：ECU 01号针脚 红线 线号301 → ECU常电源
- 分类看懂针脚功能：
① 电源针脚：常电、点火ON电（粗细线结合）
② 搭铁针脚：多为黑色，ECU专用搭铁（不能和普通搭铁混用）
③ 传感器针脚：供电5V、信号、搭铁（典型三线制）
④ 执行器针脚：控制电磁阀、喷油器
⑤ 通讯针脚：CAN-H、CAN-L（双绞线）
（2）再结合整车线路图顺线
1. 从ECU对应针脚出发，记下线号、线色；
2. 顺着线号找走向：去哪里、经过哪些插头、保险、节点；
3. 终点对应传感器/执行器/其他模块。
关键提醒：电控线路禁止用试灯直接戳针脚，只用万用表测电压、电阻、通断。
第四步：新手看图查线实操流程（现场通用）
1. 确定故障部位（比如不着车=查启动+发动机ECU；不亮灯=查传统灯光）
2. 找到对应分系统图纸，不看整张总图，只看对应区域
3. 锁定部件：找到故障件符号，反向追溯线路
4. 记录线号、线色、插头编号
5. 实车对照：顺着线束找同色、同号线路，测量验证
第五步：集卡看图避坑要点（维修必看）
1. 搭铁点是通病
图纸上多个部件共用搭铁点，实车大梁、车身搭铁松动/氧化，会同时多系统故障。
2. CAN总线全车互通
只要一根CAN线短路/断路，多个电控模块同时失灵，看图优先查CAN回路。
3. 保险分普通保险+ECU专用保险
电控系统有独立保险，和传统保险盒分开，别查错保险。
4. 同色线≠同路
全车很多同色线，必须以线号为准，只看颜色容易查错。
三、快速总结（现场记忆版）
1. 分线技巧
粗线、大插头、红黑主色 = 传统老线路
细线、多针密插头、成对双绞线 = 电脑ECU线路
2. 看图口诀
先分区、认符号，线号为主、颜色为辅；
传统电路顺电源-保险-继电器-用电器-搭铁；
电控电路先看ECU针脚，再顺线号查走向。
3. 安全原则
传统线路可用试灯；电脑线路只用万用表，不短接、不搭铁。
