夜雨聆风随着生成式AI大模型与巨量数据计算的爆发式增长，全球AI服务器的建置正以指数级的速度扩张。然而，这场算力狂欢的背后，正迎来一场前所未有的“功耗与散热”灰犀牛危机。

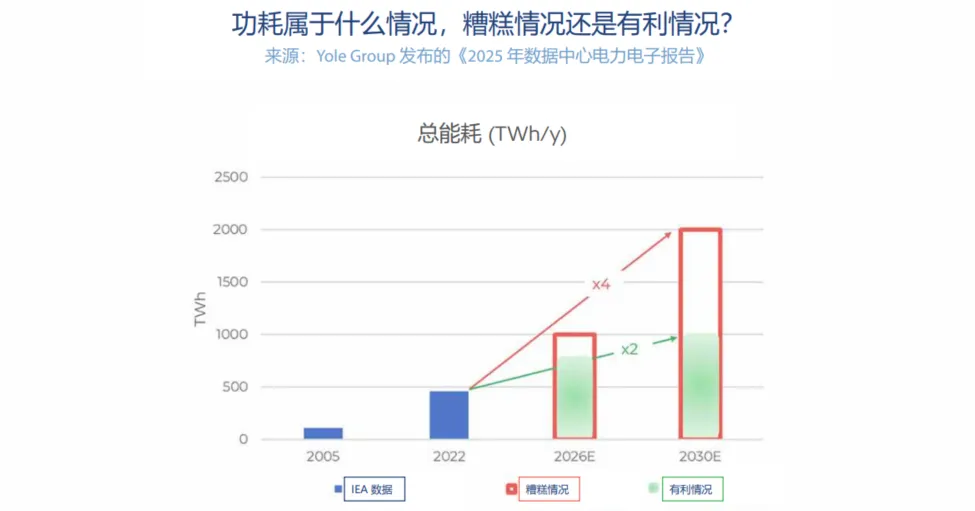

根据IEA与Yole Group的预估，在最严峻的情况下，2030年全球数据中心的年耗电量将飙升至2000TWh，达到目前的四倍，甚至将超越铝、钢、水泥等传统重工业的总用电量。在单一AI服务器机架中，硬件总功耗正从传统的10-20kW急剧推升至600kW甚至1MW的历史极限，单颗AI芯片的热设计功耗（TDP）也逐步突破千瓦级，迈向2000W至3000W。
来源：IEA，Yole Group，村田
当芯片功率大幅提高，但主板可用的实装面积依然固定时，传统的硬件设计架构已难以为继。
全球无源元件巨头村田制作所（Murata，以下简称村田）在近期举办的媒体访谈中指出：“下一代电源管理与高效光传输，是实现更高水平AI计算的关键。” 而村田正通过“小型化”与“高密度”的材料与工艺创新，全面颠覆并重构数据中心的供电网络（PDN）与高速光模块设计。
供电网络（PDN）正从12V横向，走向800V垂直供电
传统服务器多采用12V供电，但在AI计算大电流的压迫下，线路损耗（I²R）呈几何级数上升。
为了降低布线电流、提升转换效率，AI数据中心正在经历供电电压的阶梯式演进：从传统12V跨越到48V，进而向±400V 直流电或 800V 直流电直接供电迈进。

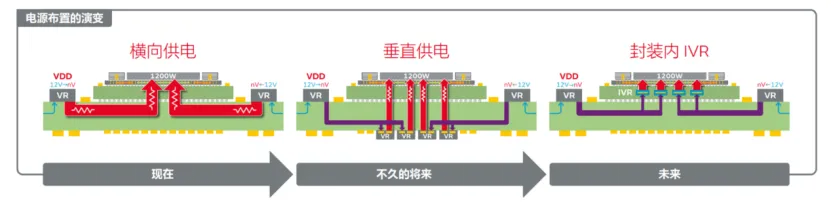

除了电压节节攀升，电源布局的物理结构也在发生根本性变化：
来源：村田
横向供电（现在）：电源转换模块放置在芯片周边，开关频率约2MHz，布线路径长，损耗大。
垂直供电（不久的将来）：电源模块移动到芯片的正下方，开关频率提升至8MHz，电流路径缩短一截，大幅削减布线损耗。
封装内集成稳压器IVR（未来）：开关频率飙升至110MHz，供电网络在最后一里路进行极致压缩，发挥芯片的极限效能。
村田中国战略营销营业一部技术科经理谢哲玮指出，这种高频、高密度的架构重构，对无源元件提出了极其严苛的挑战，比如元件耐热极限必须从原本的85°C提升至105°C甚至120°C，且必须具备特低的等效串联电感（ESL）以抑制电压波动。因为在AI芯片动辄上百瓦、上千瓦的电流瞬变下，供电网络只要产生微小的电压抖动，就可能导致芯片计算错误甚至宕机。
为了应对这项挑战，村田在原有布局的基础上，推出了横跨电路板、基板到芯片内埋的多维度电容器与电感器解决方案：
PAC聚合物铝电解电容：安置于板端低频去耦（100kHz阶段），具备极低ESR（4.5mΩ），且独特的铝箔结构比传统钽电容更安全、不易燃烧，提供强大的备用电源与纹波平滑能力。
低ESL三端子与LL系列MLCC：针对高密度安装（1MHz阶段），通过改变电极结构缩短电流路径，显著降低等效串联电感（OESL），能以更小的元件数量达成更低阻抗。
集成封装解决方案：厚度仅约300-350um，容值密度在2.3~3.0uF.mm²之间，专为垂直供电（VPD）设计。它直接内埋于封装基板内部，内部配有垂直通孔，让电流路径以最短距离“由上至下”贯穿，在几兆赫兹到几k兆赫兹的频宽内展现出极宽的阻抗抑制能力。
高密度3D硅电容器（SC系列）：利用半导体MOS工艺在100 微米以下的超薄芯片中构建3D立体架构，使容积密度翻倍，专为单通道200G以上的高频宽（1GHz阶段）封装内去耦设计。
超薄埋入型电感（300微米）：配合未来封装内集成稳压器（IVR/IDR）技术，村田成功将功率电感做成300微米左右的超薄型或直接埋入式，紧贴芯片裸片放置，彻底消除了周围的杂散电感，完美锁定电压波动。
无源元件在 AI 时代是刚需，根据村田中国Computing市场营业部总经理吴月恒分享的数据，在目前一台主流的AI服务器中（包含主板与加速卡），仅电容用量就高达2万颗，部分冗余设计较高的客户甚至会使用到3万至5万颗。
如何突破高速光模块的电气与光学瓶颈？
在数据中心内部，算力激增同样对数据传输速度提出了“压迫式”的升级要求。AI集群驱动着光模块速率节节攀升，正在经历从400G、800G迅速向1.6T甚至3.2T的技术迭代。
Yole Group预估，全球数通光模块市场将从2025年的180亿美元，以33%的高年复合增长率（CAGR）在2031年冲破1100亿美元大关。而传统可插拔光模块的更新周期，也将从过往的 3-4 年大幅缩短至 1-2 年。
来源：村田
然而，当光模块试图在有限的OSFP标准封装尺寸内实现最大速率传输时，正面临四大物理极限挑战：
高频宽限制：单通道速率从50G/100G演进至200G/400G，已逼近现有调制技术与光电材料的物理极限。
信号完整性崩溃：在超高速率下，微小阻抗的不连续会使PCB与连接器的损耗剧增，导致误码率飙升。
极致的空间限制：通道数翻倍，高速信号线极度密集，布线空间近乎绝迹。
散热失效：当单一光模块功耗突破极限点时，传统风冷彻底失效，必须引进复杂的液冷（如XPO架构，单模块频宽可达12.8 Tbps）或向近封装光学（NPO）、共封装光学（CPO）演进。
针对光模块内部的电气与光学瓶颈，吴月恒透露，村田已经从底层材料与前沿光学入手，提出了一系列创新解法：
X2SC系列宽频硅电容：在信号线（on PCB）的交流耦合中，传统MLCC会产生较高的插入损耗（IL）。村田全新的宽频硅电容支持高达220GHz的超高频宽与差分传输模式，其采用的底部电极设计使侧面无需爬锡，能为光模块节省高达70%的占板空间，完美破解空间与信号损耗的双重难题。
打线电容与定制硅基板：在TOSA/ROSA内部，村田提供超薄（100µm）的硅打线电容与小型大容量陶瓷打线电容。此外，村田利用硅集成无源器件（IPD）技术，将原本分别放置的电容和电阻整合为单一的“R、C 集成硅中介层（硅基板）”，支持单波200G及以上方案，大幅缩短装配时间并实现极致的小型化。
除此之外，村田还在开发包括薄膜铌酸锂电光调制器（TFLN）、陶瓷光纤耦合器（CFC）、LTCC基板、有机电气与光学基板LCP等适用于光模块的创新型材料产品。
热管理与微时钟创新，为计算核心筑起安全防线
在解决了电力传输与数据通道的难题后，服务器内部的实时监控与热量消散成了最后一道防线。随着散热方式从风冷向液冷转型，无源元件在变差的气流环境下冷却变得更加困难。
在该领域，村田同样推出了具有竞争力的产品和方案：
精密热敏电阻（NCU/PRF/PRG系列）：随着芯片TDP剧增，村田建议将1005/0201尺寸的高可靠性NTC热敏电阻直接放置在芯片裸片的旁边或下方，进行实时、准确且迅速的热点监测，配合控制电路执行风扇启动或降频保护；同时，其PTC热敏电阻可作为高可靠性的自恢复保险丝，为IC封装提供一致的过流保护。
精细形状加工箔吸液芯：传统热导板（Vapor Chamber）的吸液芯多采用金属网或金属粉末烧结，限制了厚度的进一步压缩。村田创新型地使用精细形状加工箔作为吸液芯，具备比传统金属网高出数倍的毛细管力，成功开发出厚度小于200µm的超薄型热导板，在极高的热输入量下仍能实现出色的热均匀性，非常适合用于智能手机、平板、笔电、光模块等高功率密度场景。
微型无源晶体：在高速光模块与DSP芯片周围，传统设计多采用高成本的有源晶振（Osc）。村田与国外知名DSP芯片厂商联合推荐无源晶体方案，不仅能有效减小时钟抖动，更将时钟成本显著降低。最核心的是，村田的无源晶体系列产品采用了独家专利的单层陶瓷树脂密封圈结构（Single layer ceramic "plate"），杜绝无机颗粒物失效，将现场不良率控制在1ppb以下，且原厂交期仅需8周（传统厂商需18-20周），为紧凑的AI供应链提供了最强大的交付保障。
结语
纵观村田在AI时代的全面无源硬件布局，不难发现这家传统日企巨头正在发生一场深刻的组织与战略转型。
过去，电子元器件厂商多采取“市场订单来源于哪里，我就服务于哪里”的被动模式。但在技术更新周期缩短至1-2年的AI巨变时代，这种滞后的研发模式将被市场淘汰。
吴月恒在采访中透露，村田这两年最大的变化，是在产品量产前的2-3年（即芯片设计的早期参考设计与概念阶段），就成立专门组织与全球及中国本土的先端IC、IT芯片供应商和系统集成商直接对接。
谢哲玮进一步指出，村田正在利用领先的解析与分析能力，将电容、电感等元器件的S参数与SPICE模型预先编程打包，嵌入到客户的EDA系统工具库中。通过全链路的PDN仿真与IC匹配评估（涵盖北京、上海、深圳、台北等本地化实验室），协助芯片巨头在设计初期就共同定义在AI大时代下的供电与信号完整性标准。
这不仅协助服务器与芯片厂商缩短了超过30%的研发周期、优化了瞬态负载响应，更让村田成功将自身的先端技术转化为产业的底层标准与专利壁垒。
