铅笔芯也能调亮度?会变形的电阻——初中物理第16张第4节变阻器

你家音箱上那个音量旋钮，拧一下，声音就大了；台灯上那个调光旋钮，转一下，屋子就亮了。它们凭什么能"无级调节"？答案藏在一个会变形的元件里——变阻器。

一根铅笔芯，先变个魔术

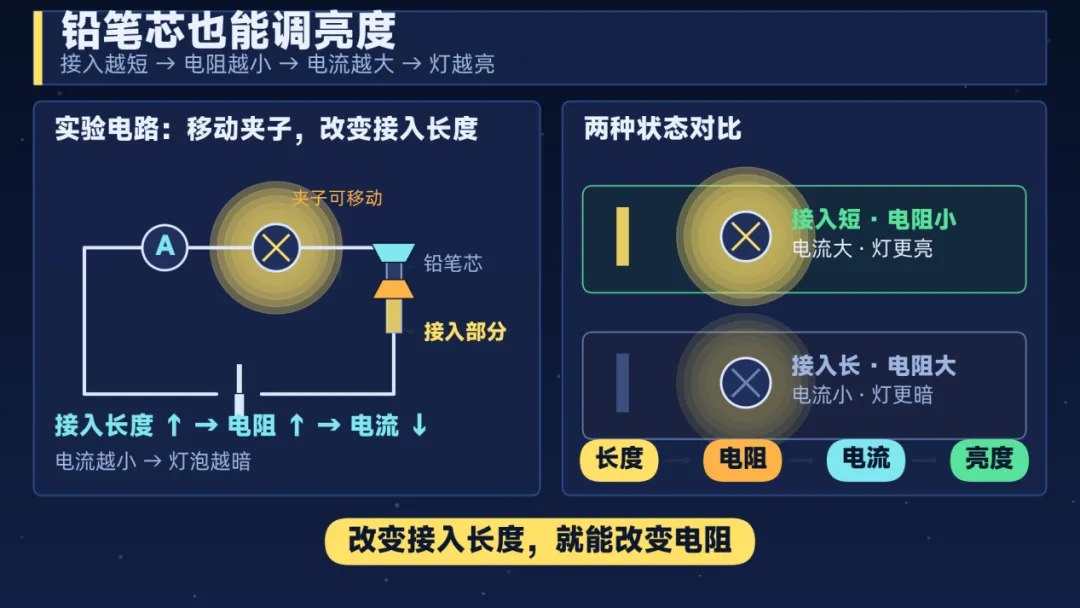

教材开篇的实验特别好玩：把电池、小灯泡和一段自动铅笔芯串起来，铅笔芯两端用夹子夹住。固定左端夹子，移动右端夹子——小灯泡的亮度居然会变！

夹子往左移，接入电路的铅笔芯变短，电阻变小，电流变大，灯泡更亮；往右移，接入的铅笔芯变长，电阻变大，灯泡就变暗。

原来，改变接入长度，就能改变电阻。这就是所有变阻器的祖师爷。

滑动变阻器：把"铅笔芯"卷起来

铅笔芯太长不好用，又太脆容易断。于是工程师把它升级成滑动变阻器：把涂着绝缘漆的电阻丝密绕在绝缘管上，再用一个滑片 P 压在上面来回滑动。

关键细节有三个：

（1）电阻丝表面涂了绝缘层，但与滑片接触的那条"白线"处，绝缘层被刮掉了——这样滑片才能和电阻丝连通；

（2）电阻丝的两端接在下方 A、B 两个接线柱上； 滑片 P 通过上方金属杆接在 C、D 两个接线柱上。

（3）滑片移到不同位置，A 与 C（或 B 与 C）之间电阻丝的长度就不一样，接入电路的电阻也就跟着变。

四个接线柱，怎么接才有效？

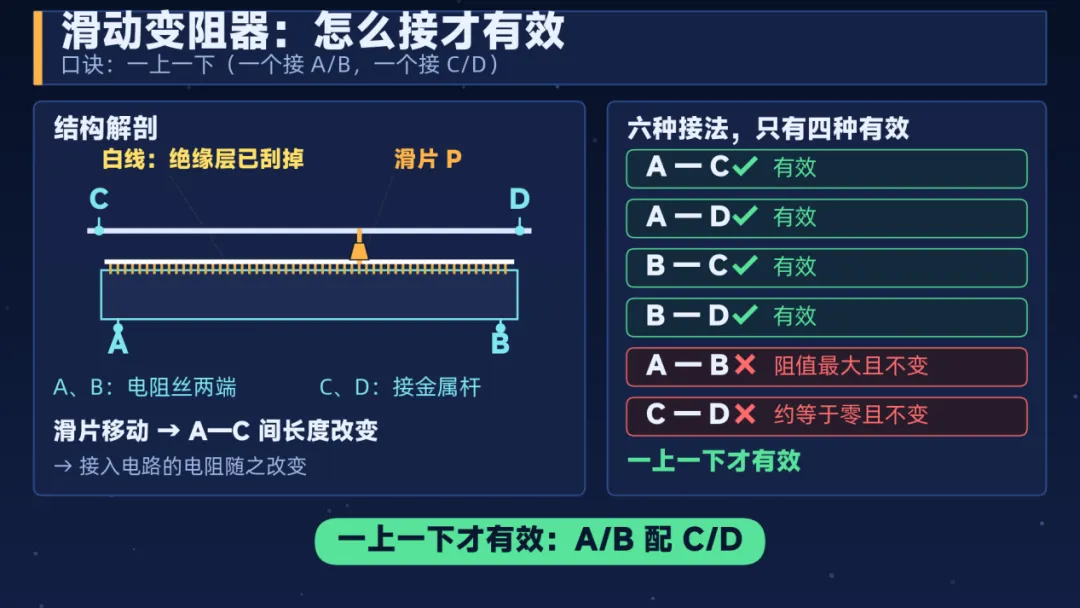

这是本节最容易错的地方，最简单的用法："一上一下"。使用A—C、A—D、B—C、B—D这4种组合中的一种就可以安全接入。也就是一个接电阻丝端（A或B），一个接金属杆端（C或D）。

如果接 A——B端，则把整根电阻丝都接进去，电阻最大且移动滑片也不变。

如果接C—D端，电流只走金属杆，电阻几乎为零，同样不变，还起不到保护作用。

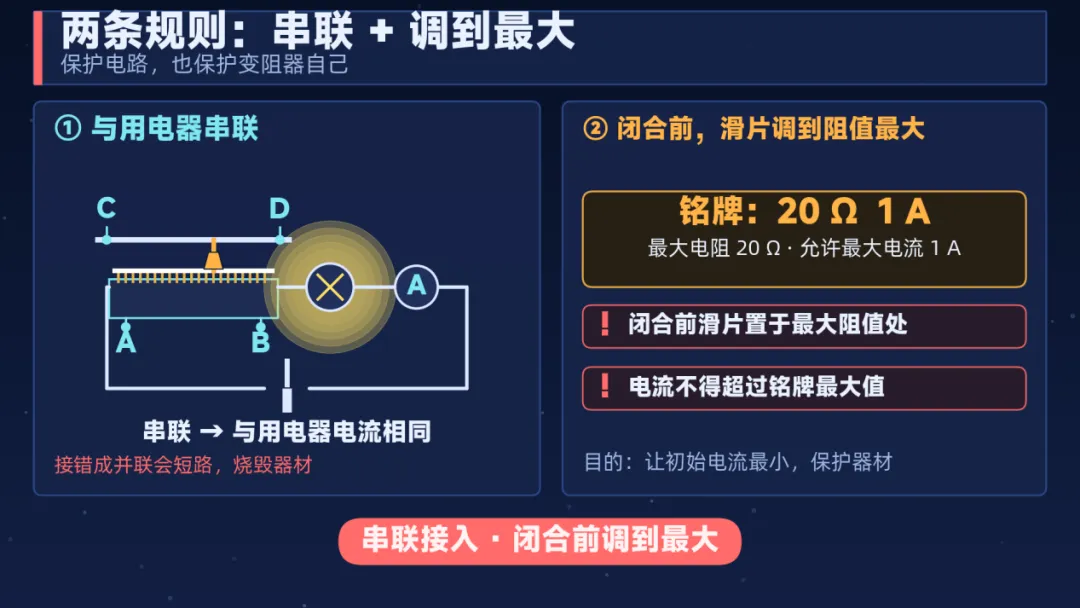

两条"保命"规则

① 必须串联。 要让变阻器和用电器电流相同，就得串联接入。

② 闭合开关前，滑片要放在阻值最大的位置。 为的是让初始电流最小，保护电流表、灯泡和变阻器自己。

变阻器上标着的 "20 Ω 1 A" 是什么意思？——最大电阻 20 Ω，允许通过的最大电流 1 A。电流超了会烧坏它，选的时候要看清楚。

我家也有变阻器？

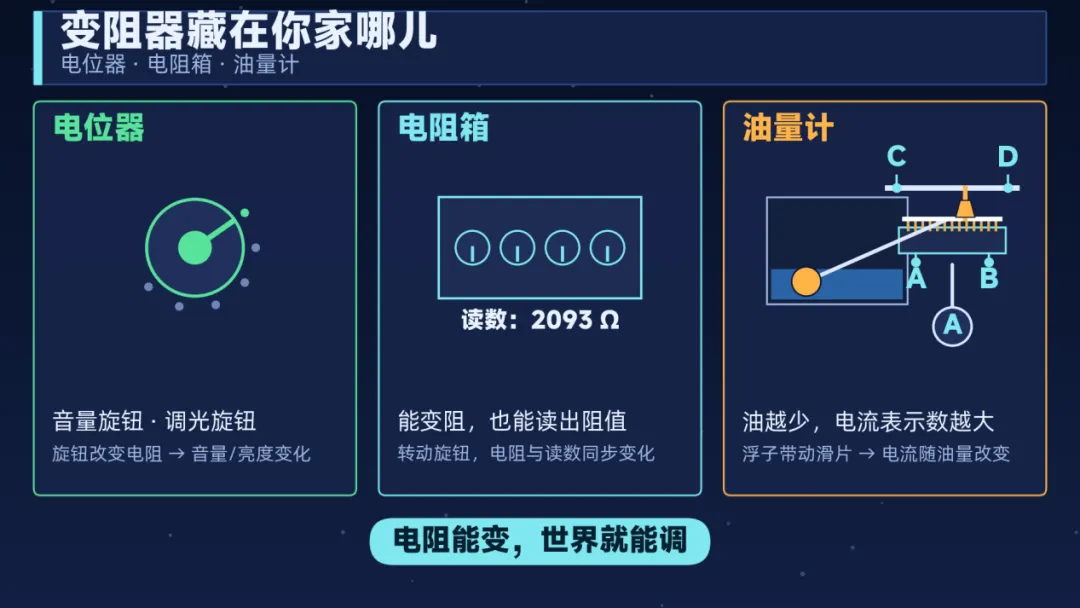

滑动变阻器主要待在实验室，但它的"亲戚"遍布生活：

① 电位器——就是音量旋钮、调光旋钮。转动旋钮改变电阻，音箱音量、台灯亮度随之变化。还有数字电位器：用数字信号控制电阻，能程序控制、耐震动、寿命长，用在智能仪器和消费电子里。

② 电阻箱——不仅能变阻，还能读出阻值。转动四个旋钮，把各档指示值相加就是总电阻，比如教材里那个 2093 Ω。

③ 油量计——汽车油箱里有个浮子。油少了，油面下降，浮子落下，通过滑杆带动滑动变阻器的滑片移动，电流表示数随之改变，这样我们就知道油箱里还剩余多少油了。

所以，变阻器不仅仅是一种实验器材，我们生活中的方方面面，都少不了它的身影。

一句话总结：变阻器，靠"长度"变电阻；"一上一下"最有效；闭合之前滑片放到最大处，铭牌参数别超了！

下次拧音量旋钮、调台灯亮度，你知道了：不是在"调声音"，而是在改变接入电路的电阻丝长度。物理最迷人的地方，就是把这些习以为常的小动作，翻译成一条清晰的因果链——长度变 → 电阻变 → 电流变 → 世界跟着变。
