第20讲:软件设计:组件与UML组件图
第20讲:软件设计:组件与UML组件图UML 中的组件是一种具有明确封装边界，并能够通过接口与其他组件或者外部环境进行交互的软件结构单元。组件通常具有以下特征。 第一，具有明确的边界 组件内部包含自己的实现，外部不需要了解其所有内部细节。 第二，具有明确的接口 组件通过接口向外提供服务，也可以通过接口使用其他组件提供的服务。 第三，具有相对独立的实现 组件内部可以包含多个类、接口以及其他设计元素。 第四，具有一定的可替换性 如果两个组件遵循相同的接口契约，在满足其他约束的情况下，可以使用一个组件替换另一个组件。 因此，组件的核心思想可以概括为：将一组实现封装起来，并通过明确的接口契约与外部协作。 组件不是传统结构化方法中的“模块”，组件是在这种面向对象设计基础上形成的更高层次结构。 例如，订单组件内部可能包含：Order、OrderItem、OrderService、OrderRepository，这些对象和类通过协作共同实现订单能力，然后通过：IOrderService（订单服务接口）向外提供服务。 因此，组件关注的不只是：“这个部分负责什么功能？” 还关注： 这才是面向对象语境下理解组件的关键。 1. 组件与类、接口、包和服务 组件并不是孤立存在的。理解组件图的关键，是理解组件与面向对象开发中其他重要概念之间的关系。 1.1 组件与类 一个组件内部通常可以包含多个类。 例如，订单组件内部可能包含：Order、OrderItem、OrderService、OrderRepository。其中，Order 、OrderItem 是领域类，OrderService 是服务实现类，OrderRepository 是持久化相关类，它们共同构成订单组件的一部分实现。 因此，组件的抽象层次高于类。类图可以进一步展开组件内部的设计，而组件图则可以隐藏这些内部细节。 1.2 组件与接口 组件需要通过接口与外部环境进行协作。 例如：订单组件包含：OrderService、 IOrderService （订单服务接口），其中，IOrderService 可以规定实现：createOrder()、getOrder()、cancelOrder()这些操作。外部组件只需要依赖这个接口，而不需要知道OrderService 的内部实现。 因此，接口是组件对外暴露的契约，组件是接口背后的封装实现。 1.3 组件与包 组件与包也容易混淆。包（Package）主要用于组织和管理模型元素。 包可以包含：类、接口、组件、其他包、用例等模型元素。包主要解决的是：如何组织模型元素？而组件主要解决的是：哪些实现被封装在一起，以及它们如何通过接口与外部协作？ 例如：

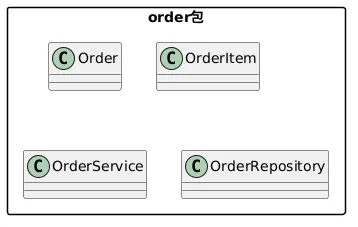

表示这些元素Order、OrderItem、OrderService、OrderRepository被组织在order 包中。 而：

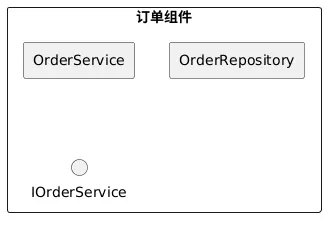

强调的是一个具有封装边界和接口契约的组件。因此，包主要强调组织和分类，组件主要强调封装、接口和协作。 1.4 组件与服务 组件和服务也不能简单画等号。组件强调：谁封装了实现？服务强调：向外提供什么能力？例如：
订单组件可能向外提供：创建订单、查询订单、取消订单、修改订单状态。这些能力可以被称为订单服务。 因此，组件提供服务，而服务通常通过接口进行表达组件实现接口（比如，IOrderService），接口定义了订单服务能力。 这里还需要注意：接口和服务也不是完全相同的概念。接口是一种软件设计契约，规定外部如何与组件协作；服务则更多地从使用者角度描述组件能够提供的能力。 2. 组件图的基本概念与表示方法 UML 中通常使用带有组件标识的矩形表示组件。例如：
也可以用类的构造型《component》表示。
基本元素与 PlantUML 表示如下表：

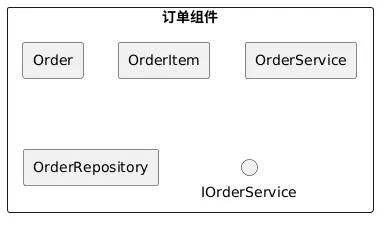

这个图展示了： 3. 从面向对象设计到组件图 组件图不是凭空设计出来的。在面向对象开发中，可以从已经完成的类设计和接口设计出发，进一步识别组件。 从类图识别组件 例如，已经得到以下类：Order、OrderItem、OrderService、OrderRepository，进一步分析： 于是可以将它们封装为“订单组件”：
这就是从类设计走向组件设计。 确定组件边界 确定组件边界时，需要考虑： 不能简单按照功能名称机械划分。例如：订单、支付、库存这三个类并不意味着一定应该形成三个组件。需要进一步分析：订单相关的哪些类共同形成一个稳定的封装边界？支付能力通过什么接口提供？库存能力通过什么接口提供？ 只有完成这些分析之后，组件划分才具有设计意义。 高内聚 组件内部的设计元素应该具有较强的相关性。例如： 订单组件 ├── Order ├── OrderItem ├── OrderService └── OrderRepository 订单组件中的这些元素共同围绕订单相关职责进行协作，具有较高的内聚性。如果一个组件同时包含：Order、Payment、ImageProcessor、EmailSender、MusicPlayer，很明显ImageProcessor、EmailSender、MusicPlayer与Order相关性不强，不能放在一个组件里。 因此，组件内部应尽可能形成紧密的协作关系。 低耦合 组件之间则应该尽量减少不必要的依赖。 例如：可以通过接口进行依赖，订单组件→ IPaymentService、订单组件→ IInventoryService。这是有明确业务意义的依赖。而如果形成：订单组件→ 支付组件、支付组件→ 库存组件、库存组件→ 商品组件、商品组件→ 订单组件。就需要进一步分析是否存在不必要的循环依赖。 面向接口设计 组件之间最好依赖接口，而不是直接接口的具体实现，也就是说，两个组件之间不能直接依赖。例如：订单组件通过支付接口依赖支付组件，
而不能订单组件直接依赖支付组件：
因为当增加WeChatPaymentService、BankPaymentService提供支付，如果通过接口依赖，只要它们实现相同接口，订单组件就不需要知道支付组件的具体实现。这种通过接口依赖的方式明显提高了维护性和灵活性。 4. 组件、服务与微服务 现代软件开发中经常同时出现“组件”“服务”和“微服务”三个概念。它们之间存在联系，但不能简单地等同。 组件与服务 可以用下面的方式理解：组件实现封装，它通过接口提供服务， 例如：订单组件提供订单服务。 组件与微服务 微服务（Microservice）是一种软件架构风格。在微服务架构中，一个服务通常具有：相对独立的业务职责、独立的部署能力、明确的服务接口、相对独立的运行过程。这些服务都可以在 UML 组件图中作为组件进行建模。但是，组件不等于微服务。 一个组件可以是：一个独立服务、一个应用内部的软件结构、一个软件库、一个第三方软件包、一个可替换的实现单元。 因此，微服务是具体的架构风格，而组件是更加一般的软件结构概念。实际上，组件可以是微服务的实现技术。 5. 组件图、包图及其他UML图的关系 5.1 组件图与包图 这是两个非常容易混淆的 UML 图。包图关注组织，它主要描述：模型元素如何组织和依赖。例如：shop包含user、product、order、payment、inventory。 shop ├── user ├── product ├── order ├── payment └── inventory 包之间可以存在依赖：order ─────> payment、order ─────> inventory。 组件图关注封装和协作，组件图描述：软件实现被封装成哪些组件，以及组件如何通过接口协作。包图与组件图比较如下表：
5.2 组件图与类图 类图描述：系统中有哪些类，以及类之间有什么关系。组件图描述：哪些实现被封装成组件，以及组件如何通过接口协作。类图可以帮助我们理解组件内部，组件图则隐藏组件内部的类结构。 5.3 组件图与顺序图 组件图主要描述结构，顺序图主要描述行为。因此，组件图描述“谁与谁协作”，顺序图描述“协作如何随时间发生”。 5.4 组件图与部署图 组件图回答：软件由哪些组件组成？部署图回答：这些软件组件运行在哪里？组件图描述软件结构，部署图描述软件结构与运行环境之间的映射。 6. 综合案例：网上购物系统 下面综合使用前面介绍的概念。 6.1 类设计 网上购物系统可以设计如下类：User、Product、ShoppingCart、CartItem、Order、OrderItem、Payment。此外，还可以设计一些服务和持久化相关的类：UserService、ProductService、OrderService、OrderRepository、PaymentService、InventoryService。 6.2 组件识别 进一步分析类之间的协作和封装边界，可以形成：用户组件、商品组件、购物车组件、订单组件、支付组件、库存组件。 例如，订单组件可以封装类：Order、OrderItem、OrderService、OrderRepository，并通过：IOrderService向外提供订单服务。 6.3 服务与接口设计 下表列出了所有接口定义：
6.4 组件之间的协作 购物车组件需要IUserService、IProductService，订单组件需要IPaymentService、IInventoryService，购物车组件还需要IOrderService。因此，可以形成组件之间的依赖关系。 6.5 网上购物系统组件图

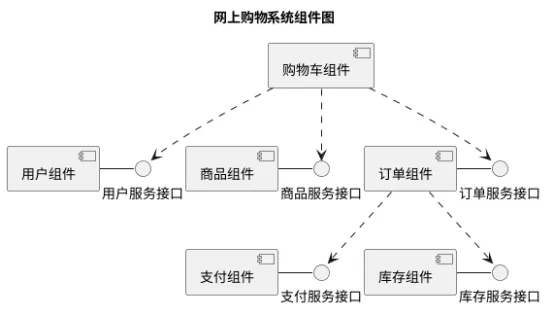

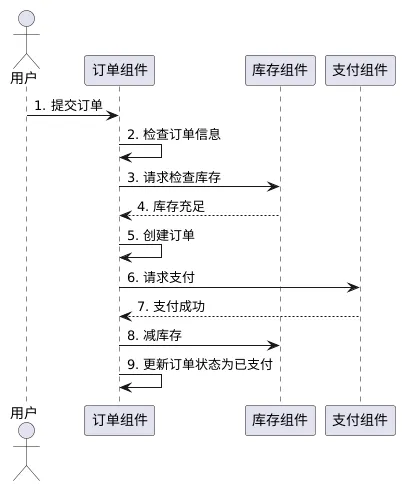

为了进一步理解组件图和顺序图的区别，考虑网上购物系统中的“下订单”场景。用户提交订单之后，系统可能执行： 1. 用户提交订单 2. 订单组件检查订单信息 3. 订单组件请求库存组件检查库存 4. 库存充足 5. 订单组件创建订单 6. 订单组件请求支付组件 7. 支付成功 8. 库存组件扣减库存 9. 订单状态更新为已支付 对应的顺序图如下所示：
可以根据顺序图检查组件之间的依赖关系。 7. 组件图的设计原则与常见问题 7.1 组件职责应该清晰 组件内部的类应该具有较强的相关性，比把各种无关职责放在一起更加合理。 7.2 避免不必要的组件依赖 组件之间的依赖越多，系统的结构通常越复杂。尤其需要关注循环依赖，这种结构可能增加维护和演化的困难。 7.3 优先依赖接口 不推荐直接依赖组件，这样能够降低组件之间的实现耦合。 7.4 不要把每个类都画成组件 如果直接把每个类都画成组件，就失去了组件图比类图更高层次的意义。 7.5 不要把包直接等同于组件 包用于组织模型元素，而组件用于封装实现并通过接口进行协作。二者可以存在映射关系，但没有固定的一一对应关系。 7.6 不要把组件直接等同于微服务 微服务可以作为组件进行建模，但组件本身并不等于微服务。 小 结 UML 组件图用于描述软件系统中组件的结构、接口和依赖关系。 从面向对象开发方法的角度来看，组件并不是传统结构化方法中的“功能模块”，而是对一组协作的类、接口和实现进行进一步封装后形成的软件结构单元。组件具有明确的边界，并通过接口与外部环境进行协作。 在面向对象的软件开发过程中，可以从类和接口设计出发识别组件，再通过组件图描述更高层次的软件体系结构。 最后，通过网上购物系统可以看到：并不是简单的“图越画越大”，而是分别从对象设计、模型组织、软件封装、动态协作和运行部署等不同视角描述同一个软件系统。
“哪些实现被封装在一起？” “外部通过什么接口访问它？” “它依赖哪些接口？” “它是否可以被其他实现替换？”
UML 元素 | 说明 | PlantUML 语法 |
组件 | 可替换、可复用的模块单元 | component "名称" as 别名 |
接口 | 组件对外提供或需要的契约 | () "名称" as 别名 |
提供接口 | 棒棒糖表示，组件实现该接口 | 组件 - 接口 |
需求接口 | 插座表示，组件使用该接口 | 组件 ..> 接口 : <<use>> |
端口 | 组件与外部交互的访问点 | port "名称" as 别名 |
依赖 | 组件间的使用关系 | A ..> B : <<use>> |
包/分组 | 组织组件与接口 | package "名称" { ... } |
PlantUML 示例
@startuml
skinparam componentStyle uml2
database "订单数据库" as OrderDB
package "订单系统" {
component "订单组件" as OrderComp
component "支付组件" as PayComp
' 接口：用圆圈表示
() "IOrderService" as IOrderService
() "IPaymentService" as IPaymentService
' 端口
port "HTTP" as httpPort
port "JDBC" as jdbcPort
}
' 提供接口（棒棒糖）
OrderComp - IOrderService
PayComp - IPaymentService
' 需求接口（插座）
OrderComp ..> IPaymentService : <<use>>
' 端口连接
OrderComp - httpPort
OrderComp - jdbcPort
jdbcPort - OrderDB
' 组件依赖
PayComp ..> OrderDB : <<use>>
@enduml

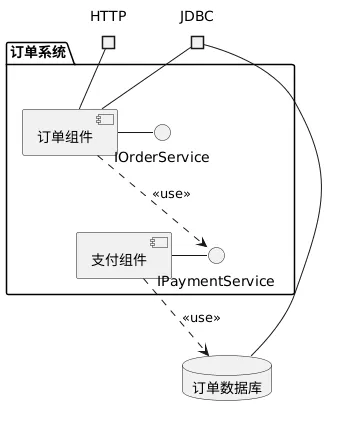

组件：订单组件、支付组件； 接口：IOrderService、IPaymentService； 提供接口：实线连接圆圈； 需求接口：虚线箭头指向圆圈，有时带有标签《use》； 端口：HTTP、JDBC； 依赖：组件间及组件与数据库之间的使用《use》关系。
这些类之间存在较强的协作关系； 它们共同完成订单相关的软件能力； 外部主要使用OrderService通过接口IOrderService 使用这些内部类； 内部持久化实现不应该暴露给外部。
类之间的协作关系； 职责的相关性； 接口的稳定性； 数据和实现的封装； 外部依赖； 可替换性。
比较内容 | 包图 | 组件图 |
核心目的 | 组织模型元素 | 描述软件组件及其协作 |
主要对象 | 包 | 组件 |
关注重点 | 分类、命名空间、依赖 | 封装、接口、契约、依赖 |
常见内容 | 类、接口、子包 | 组件、接口、端口 |
抽象重点 | 模型组织 | 软件结构 |
是否强调接口契约 | 不一定 | 非常重要 |
接口 | 服务 |
IUserService（用户服务接口） | 用户认证与用户管理服务 |
IProductService（商品服务接口） | 商品查询服务 |
IOrderService（订单服务接口） | 订单管理服务 |
IPaymentService（支付服务接口） | 支付服务 |
IInventoryService（库存服务接口） | 库存服务 |
