空气悬浮离心鼓风机管道安装操作指南
空气悬浮离心鼓风机管道安装操作指南

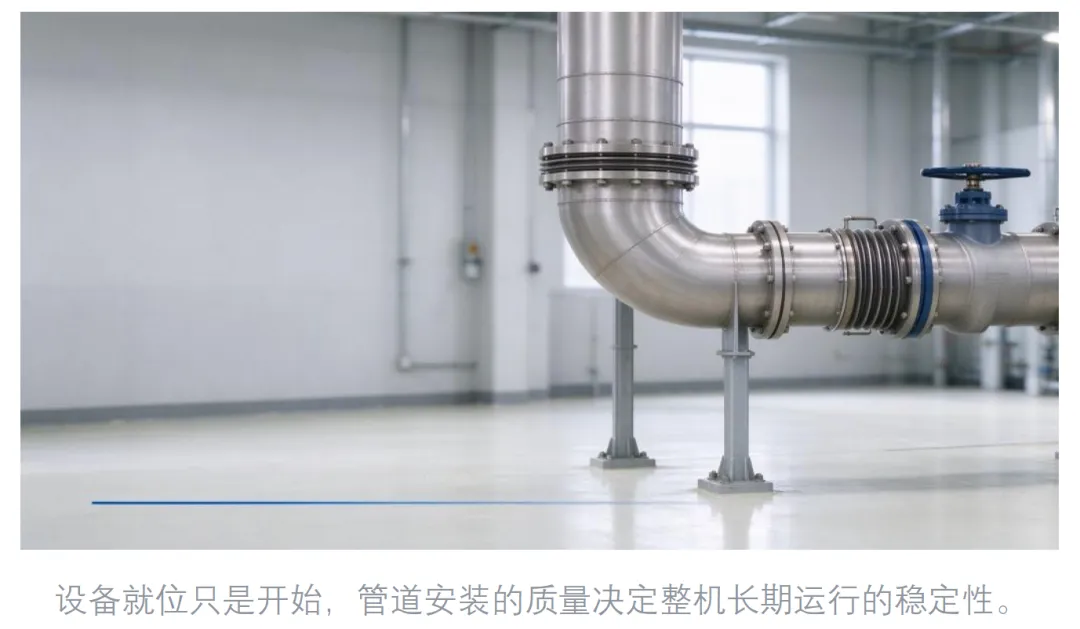

设备就位了，管道还没接，安装工作其实只完成了一半。 对空气悬浮离心鼓风机来说，出口管道的连接顺序、波纹管和止回阀的安装方向、焊接工艺，直接决定机组能否长期稳定运行——方向接错了、焊缝有缺陷，返工是小，影响整机性能是大。 动手安装之前，先做好两件准备工作：

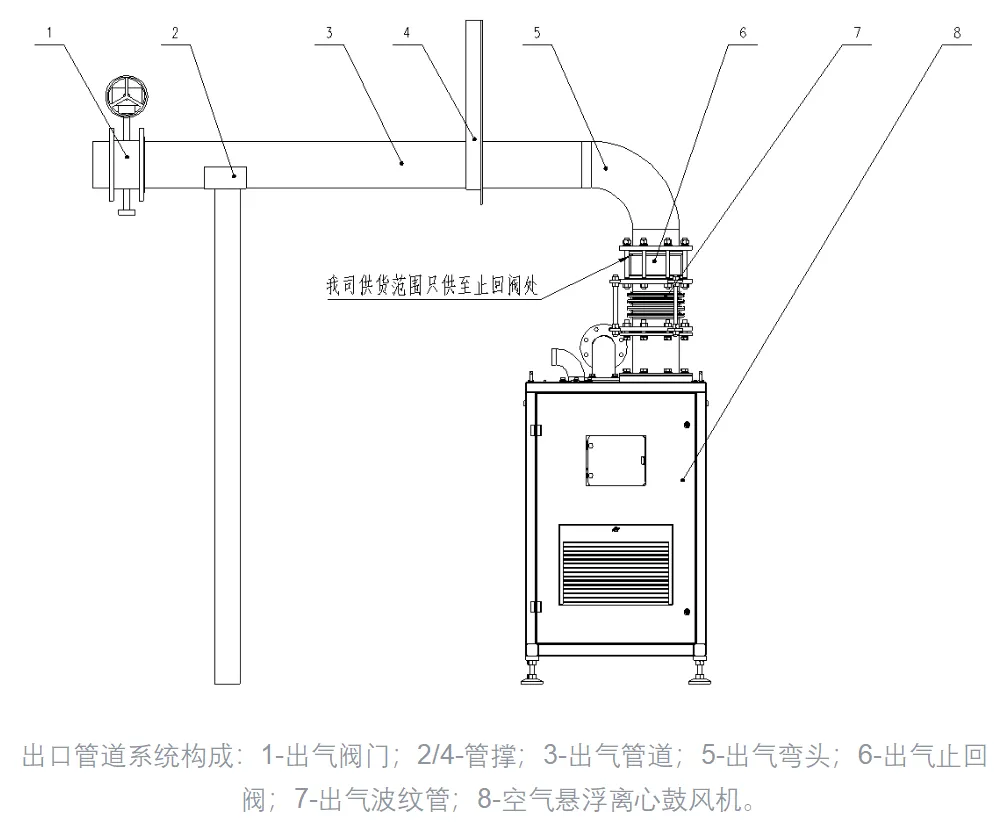

出口管道的连接顺序为：出风口–不锈钢波纹管–止回阀–出气管道，顺序不能乱。按照示意图顺序安装，先装波纹管，再装止回阀。 特别提醒：安装止回阀时要注意方向，不能装反。

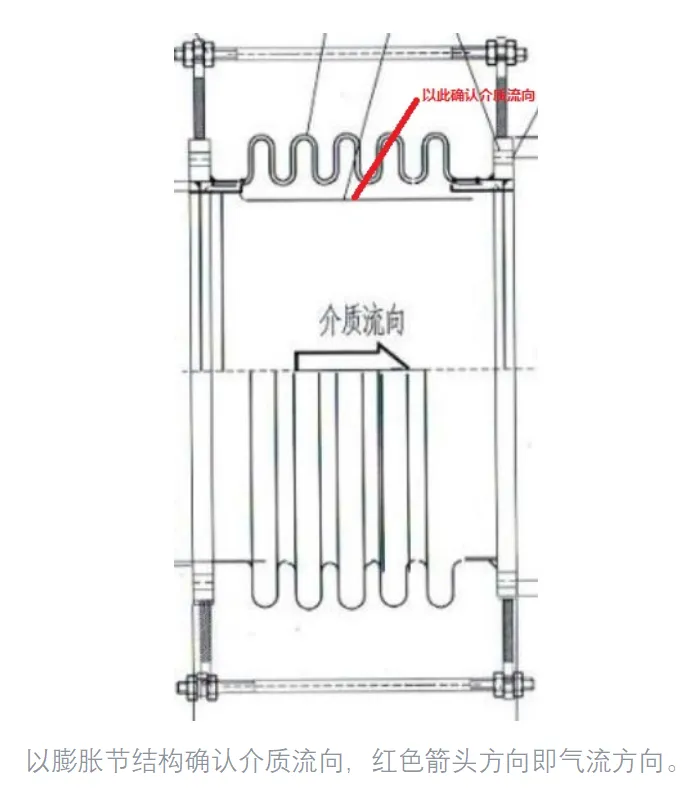

安装波纹管时需注意波纹管的方向。波纹管的安装气流方向按示意图执行，以图中所示意位置确定介质流向进行安装。
方向装反会导致波纹管受力异常，影响使用寿命，安装时务必反复核对。 出气管道需配备出气蝶阀，并保证蝶阀密封性良好，防止停机后气流倒灌、影响止回阀正常工作。
结语： 管道安装的顺序、方向和工艺，每一项都有讲究。依据这份操作清单，安装时对照执行，能少走很多弯路。 如需了解更多虎渡空气悬浮离心鼓风机的安装与技术支持，欢迎联系宁波虎渡能源科技有限公司。 —END— 关于虎渡
01安装前：先清点，再找平
检查波纹管、蝶阀、止回阀、螺栓数量是否正确，缺件先补齐再开工。 将设备放到地基上，调好水平位置，用水平尺检查设备是否安装水平，然后拧紧地脚螺栓。
设备水平度直接影响运行振动与管道受力，这一步不要图快。 |
02连接顺序：出风口→波纹管→止回阀→出气管道
按示意图标注，供货范围只供至止回阀处；止回阀之后的出气管道、管撑、出气阀门等需现场按图配置。 |
03波纹管方向别装反：按介质流向安装
04出气管道与蝶阀：密封性是关键
05焊接与防腐：焊缝质量决定管道寿命
焊缝两侧需要打磨干净；对焊口采用坡口焊进行焊接，焊后焊缝打磨圆滑，保证焊缝质量。 检查焊缝质量，将管道内外壁抛光，清除管道内部焊渣；外部刷油漆做防腐。
焊接红线：进行管道焊接时，不可以将设备作导体，也不可直接在设备本体上焊接。 |
06支撑、散热与隔音：安装的“加分项”
安装管道支撑杆，避免管道自重压弯或震动传递到机组。 考虑到夏天环境温度较高，建议将散热管道接到户外，降低室内温度。 有条件的情况下，管道外壁用保温棉和铁皮包裹起来，起到隔音、隔热的效果。 确保风机房的空气流动性，为设备稳定散热创造条件。
