初中物理光学作图:规范与技巧
初二物理先后学习光现象、光的折射与透镜知识，光学作图是这一部分的重点题型。不少同学做这类题目时容易出现线条虚实混淆、箭头画错、角度关系出错等问题。只要吃透作图规范，掌握对应的解题技巧，就能高效攻克光学作图题。
核心规范
物理光学作图重在准确体现物理规律，不要求严格采用数学尺规作图，但位置关系、线条样式、符号标注必须符合物理答题标准。
基本要求 工具选用：使用直尺画直线，三角板绘制垂线，一般不需要圆规；必须使用铅笔绘图，禁止直接用水笔书写绘制。 精度要求：无需严格达到尺规作图的几何精度，但物体、像、光线之间的位置、角度、距离关系要尽量贴合物理规律，肉眼不能出现明显偏差。 作图痕迹：不需要保留辅助作图的划痕，但虚实线区分、光线箭头、角度、垂直符号必须完整规范。 线条虚实要分清 实线：真实存在的入射光线、反射光线、折射光线；实物、镜面、界面等真实物体。 虚线：法线、物像连线等辅助线；光线的反向延长线；虚像；主光轴。
重要提醒：法线一定画虚线，虚像、反向延长线绝对不能画成实线。
箭头方向不能漏 所有用实线绘制的真实光线，都必须标注箭头，表示光的传播方向；虚线一律不画箭头。 入射光线箭头指向界面（镜面、玻璃面、水面等）；反射光线、折射光线箭头远离界面；经过透镜的光线，箭头顺着光传播方向贯穿整条光线。
重要提醒：人眼没有特异功能——人眼能够看见物体，是光线进入眼睛，箭头要指向眼睛，千万不要从眼睛向外画光线。
角度关系要准确 反射定律：反射角等于入射角，作图肉眼尽量保证两角大小相等；注意两角均为光线和法线的夹角，不是光线与界面的夹角。 折射规律：光从空气斜射入水或玻璃，折射角小于入射角，折射光线靠近法线；光从水或玻璃斜射入空气，折射角大于入射角，折射光线远离法线。
重要提醒：凹透镜对光线有发散作用；凸透镜对光线有汇聚作用。
光的反射和折射作图技巧

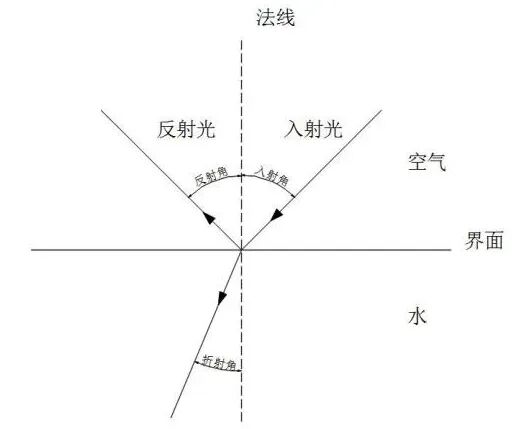

基础的反射、折射光路包含界面、法线、入射光线、反射光线、折射光线，还有入射角、反射角、折射角。掌握下面几个核心特征，就能少出错：
法线与界面（镜面、水面、玻璃面）互相垂直，法线画虚线，界面画实线，垂直位置要标注直角符号。 入射光线、反射光线分居法线两侧，关于法线对称，二者处在界面的同一侧。 入射光线、折射光线分居法线两侧，同时分别处在界面的两边。 入射光线、反射光线、折射光线、法线、界面，全部相交于同一个点，即入射点。
标准作图步骤：
找准入射点； 过入射点画出虚线法线，标注垂直符号； 根据反射或折射规律画出入射、反射、折射光线； 给实际光线补画传播箭头； 对照题干条件与物理规律检查图像。
重要提醒：光线垂直界面入射时，和法线重合。此时反射光线与入射光线共线、方向相反；折射光线传播方向不变，不发生偏折。
平面镜成像作图技巧
平面镜成像本质是光的反射现象，成像特点：
符合光的反射特征，即入射光线和反射光线关于法线对称； 成虚像，物和像大小相等； 物、像关于镜面对称，因此物点与对应像点的连线被镜面垂直平分（物像之间的连线属于辅助线，必须用虚线，连接处标注直角符号）； 两条或多条反射光线的反向延长线相交形成虚像，看起来光线是从虚像发出的。
作图分 4 种常见题型：
已知实物、镜面、人眼位置：先利用对称画出虚像；再连接虚像与人眼得到反射光线；最后连接实物和入射点画出入射光线。 已知虚像、镜面、人眼位置：先依据对称关系反向画出实物；再连接虚像与人眼得到反射光线；最后连接实物与入射点画出入射光线。 已知多条反射光线、镜面：先把反射光线反向延长，交点就是虚像；再根据对称得到实物；最后连接实物与入射点绘制入射光线。 已知实物、虚像、人眼位置：先连接实物与虚像；再作这条线段的垂直平分线，即为平面镜；最后依次画出反射光线、入射光线。
重要提醒：光路具有可逆性。遇到复杂题目，可先假设光线从眼睛射出，完成草图后，再把全部箭头反向，就能得到正确光路。
凸透镜成像作图技巧

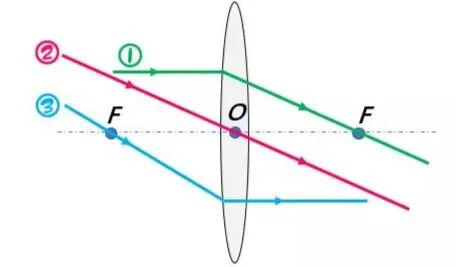

凸透镜成像的原理是光的折射，此场景有三条特殊光线：
光线①与凸透镜主光轴平行，经凸透镜折射后将穿过透镜另一侧的焦点。 光线②穿过凸透镜的光心，穿过透镜后保持直射，不会发生偏折。 光线③穿过凸透镜一侧的焦点，经凸透镜折射后在凸透镜另一侧将与主光轴平行。
结合三条特殊光线可以分析各类成像情况。例如：

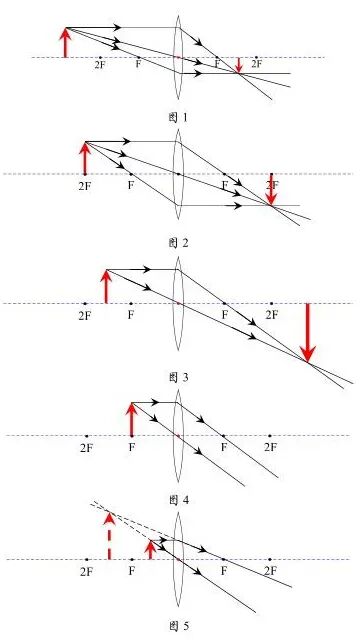

当物距小于焦距时，物体发出的光线经过透镜后发散，反向延长线相交，因此在物体同侧形成正立放大虚像。（如下图5所示。）而当物距等于焦距时，物体发出的光线经过透镜后变成平行光，因此无法成像。（如下图4所示。）
重要提醒：所有凸透镜成像光路，都可以通过组合使用特殊光线①、②和③来完成相应的光路图。
结语
在初中物理中，光学的题目场景远比声学的场景更丰富、也更复杂。掌握必要的光学作图规范和技巧，既能帮助学生深入理解光学的基本知识点，也能帮助学生在解题时画出准确的示意图，快速理解题目中的光学场景，从而轻松完成解答。因此，每一位学生都有必要认真研读光学作图的规范和技巧。
