模拟题3

识图注意

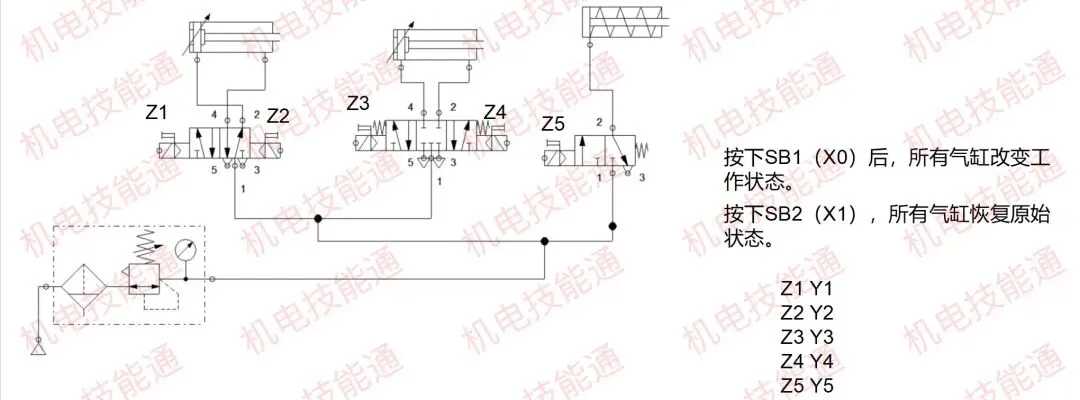

Z1‑Z4：双电控二位五通阀，脉冲驱动，阀芯断电保持，禁止两侧线圈同时得电，控制双作用气缸。

Z5：单电控二位五通阀，弹簧复位，线圈持续得电伸出，失电气缸自动缩回，控制单作用弹簧气缸。

编程注意

1. 双电控Y1与Y2、Y3与Y4做软件互锁，严禁同时输出。
2. 双电控用上升沿脉冲触发，不用自锁长通电，用辅助继电器M记忆气缸位置。
3. X0上升沿：气缸状态翻转；X1上升沿：强制回原点。
4. Z5单电控：电平输出，复位直接断开Y5。
5. 按钮使用上升沿，不用长通信号驱动。

易错：不要给双电控线圈持续输出；复位双电控要给原点侧脉冲，不是直接断电。
