高级机床配置编辑器

高级机床配置编辑器提供高效、直观的操作界面，用于配置各类机床参数与结构。名称中的 “高级”，是指该工具可为用户自动完成绝大部分配置搭建工作。

使用该编辑器，你可在应用配置时实时预览机床状态，简化对修改效果的观察与验证过程。系统还会自动计算机床运动学参数，并适配已配置的轴布局方式。

本编辑器主打易用性，可满足绝大多数常规需求，但暂不支持共线轴、转塔、主轴等复杂功能配置。此类复杂配置可通过 ** 机床配置编辑器（基础版）** 实现。

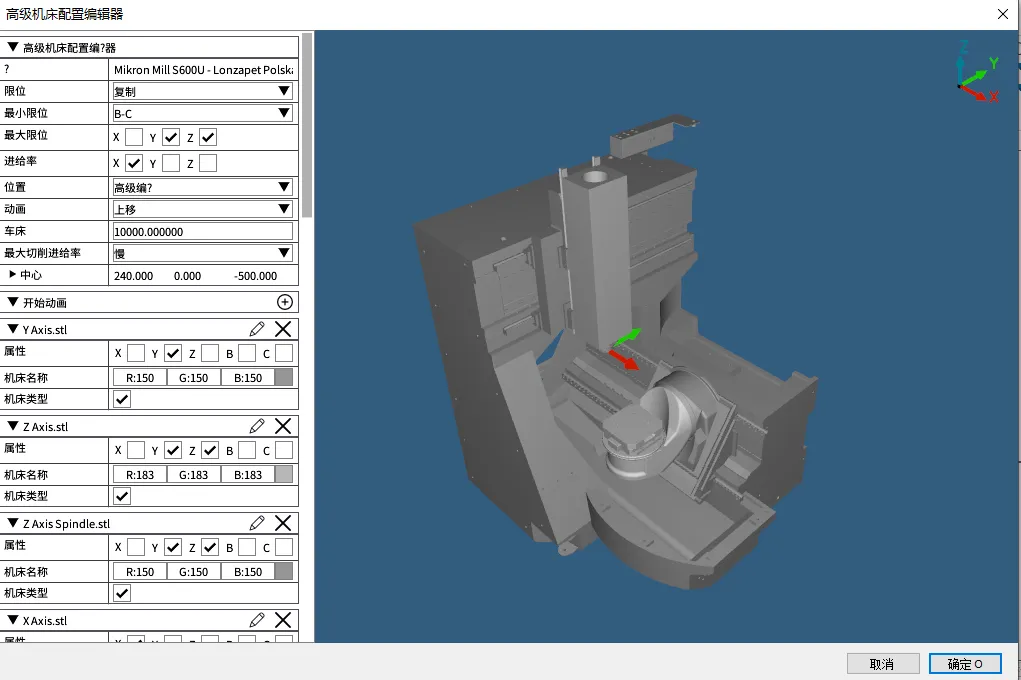

高级机床配置编辑器对话框。

编辑器界面结构：

• 左侧为设置面板，用于配置各项参数
• 右侧为机床预览区，可实时可视化显示参数变更

在预览区任意位置单击鼠标右键，可切换或重置视图视角。

设置面板

设置面板包含以下模块：

属性参数（Properties）

本模块包含通用设置，包括机床名称、机床类型、单位制式，以及机头与工作台部件的轴配置。

模型参数（Models）

本模块为 STL 模型列表，支持轴绑定、模型颜色与显示 / 隐藏设置。点击 **（+）号 ** 可添加 STL 模型。

轴参数（Axes）

本模块列出机床类型对应的所有轴，可对每个轴设置：

• 行程限制（最小值 / 最大值）
• 进给速率
• 位置

可预览对应 STL 模型随该轴的运动状态；点击播放按钮，可在行程限制区间内对位置进行往复动画演示。

换刀位置参数（Tool Change Positions）

本模块用于定义机床各轴移动至换刀位置的执行顺序。通过指定顺序（第 1 轴、第 2 轴、第 3 轴……）与目标位置完成配置。

运动从标记为第 1 序的轴开始，依次执行后续轴动作，实现对机床运动的精准控制。

NC 指令参数（NC-Commands）

在换刀动作触发时，可通过本栏注入并执行一段 NC 代码。

自定义机床（完整中文）

自定义机床

自定义机床模块支持用户创建、配置与管理自定义机床配置文件。

子模块

• 高级机床编辑器
• 机床配置编辑器
• 自定义机床对话框

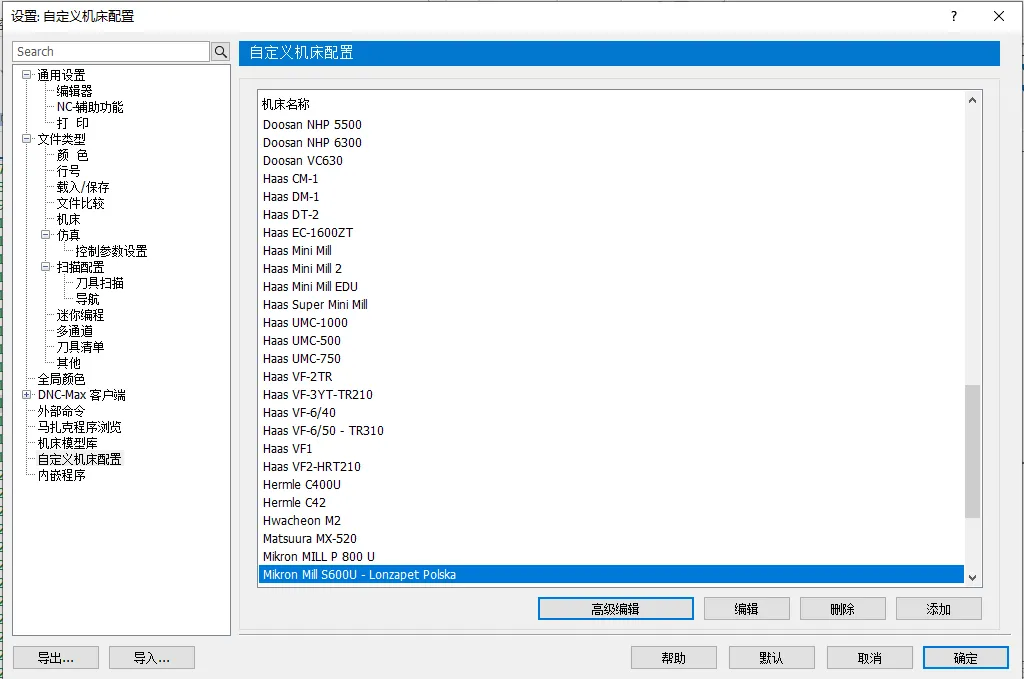

自定义机床对话框。

机床列表（List of Machines）

本区域列出当前所有可用的自定义机床。

高级编辑（Advanced Edit）

点击此按钮，为选中的机床打开高级机床配置编辑器。

编辑（Edit）

点击此按钮，为选中的机床打开机床配置编辑器。你也可以通过该编辑器直接创建新机床。

删除（Delete）

点击此按钮，删除选中的机床。

添加（Add）

点击此按钮，添加一台新机床。随后将弹出如下对话框：

• 机床名称（Machine name）

  ：设置新机床的名称
• 类型（Type）

  ：选择轴数量与回转结构：
• 3 轴：3 个直线轴
• 4 轴（机头）：在机头上增加 1 个回转轴
• 4 轴（工作台）：在工作台上增加 1 个回转轴
• 5 轴（双机头）：在机头上增加 2 个回转轴
• 5 轴（机头 + 工作台）：机头与工作台各增加 1 个回转轴
• 5 轴（双工作台）：在工作台上增加 2 个回转轴

如后续需要，以上设置可在编辑器中重新修改。

点击确定（OK）后，系统将打开高级机床配置编辑器，你可在此开始配置新机床。

编辑器名称中的 **“高级”，是指该工具可为用户自动完成绝大部分配置搭建工作 **。
