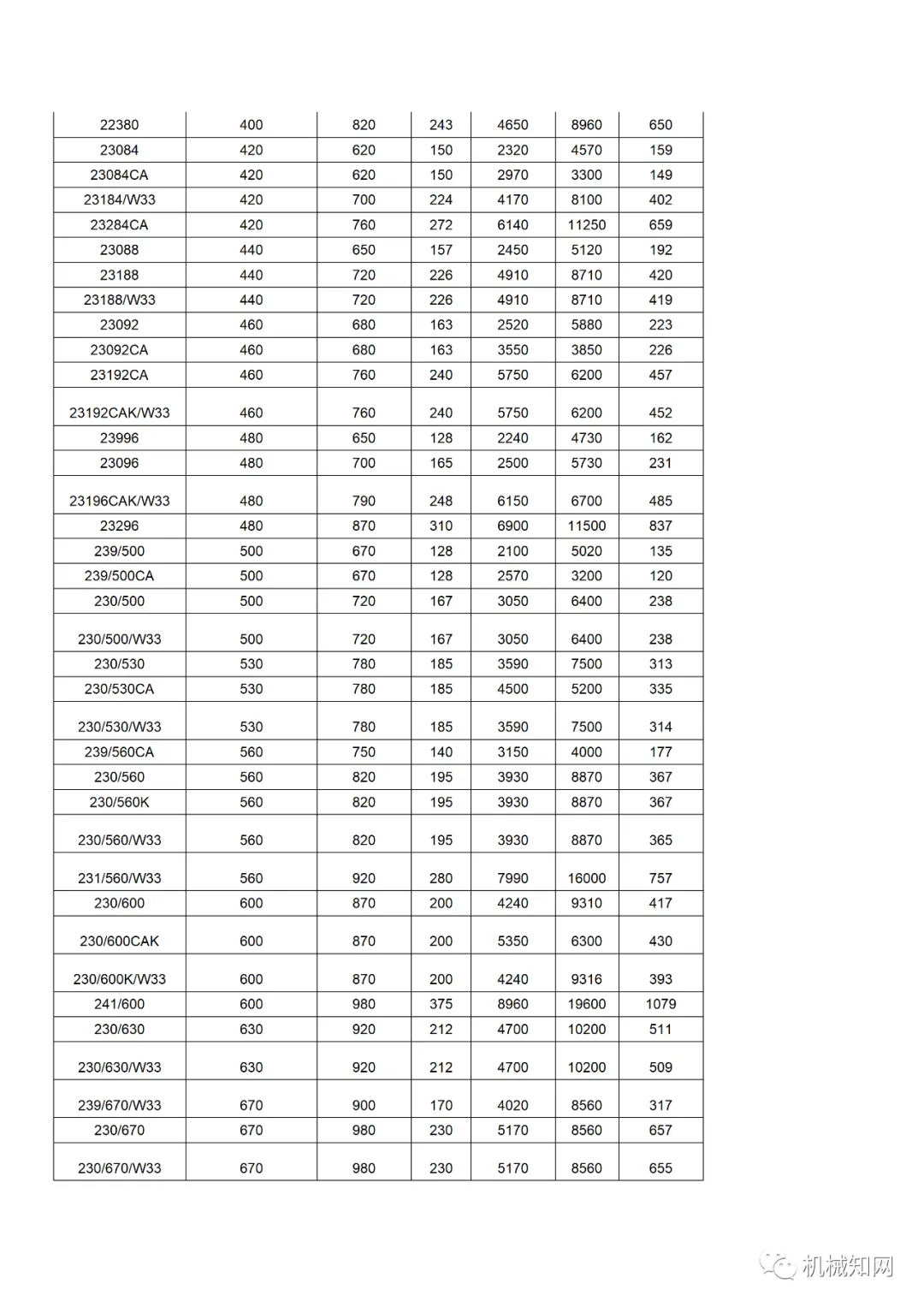

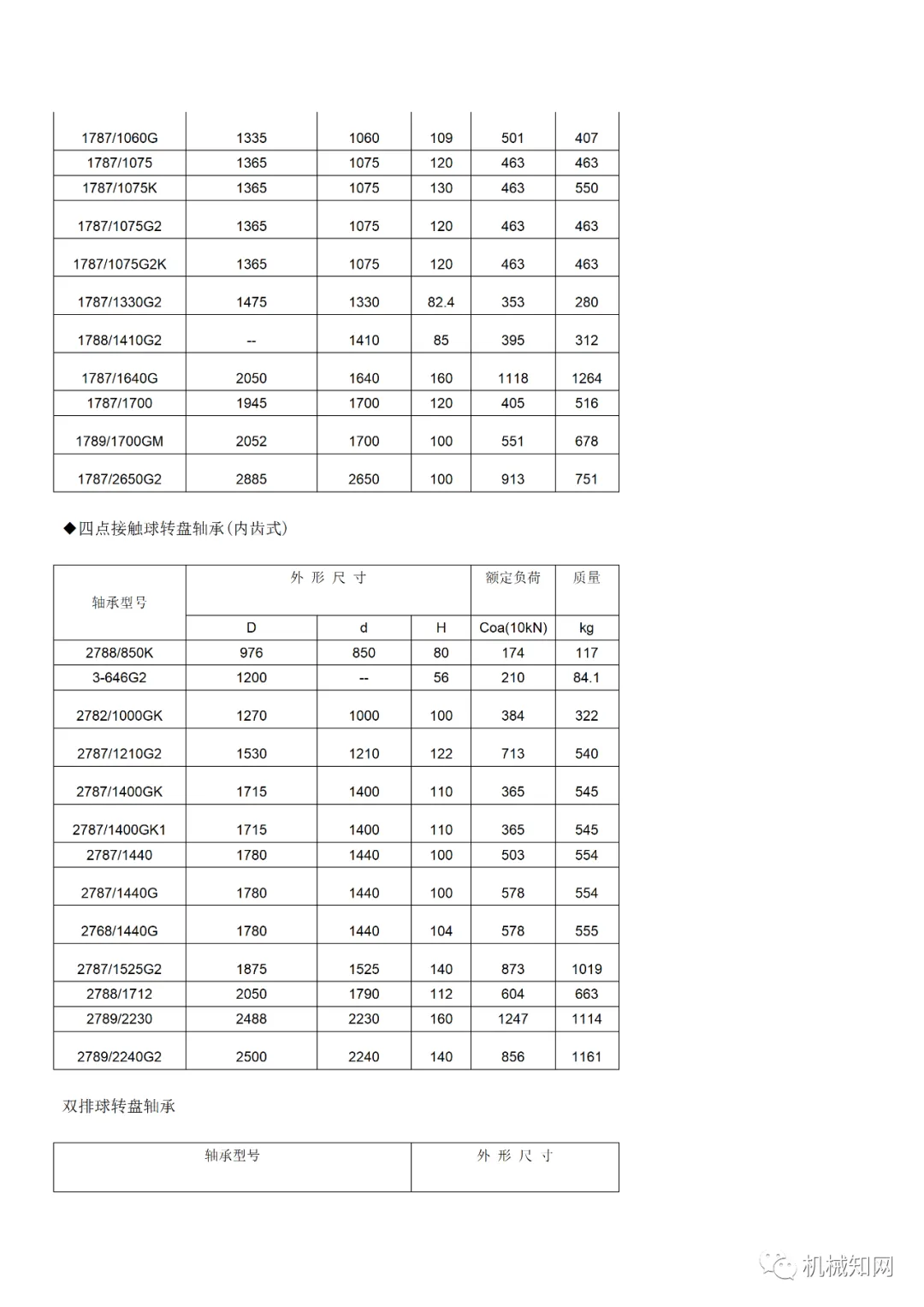

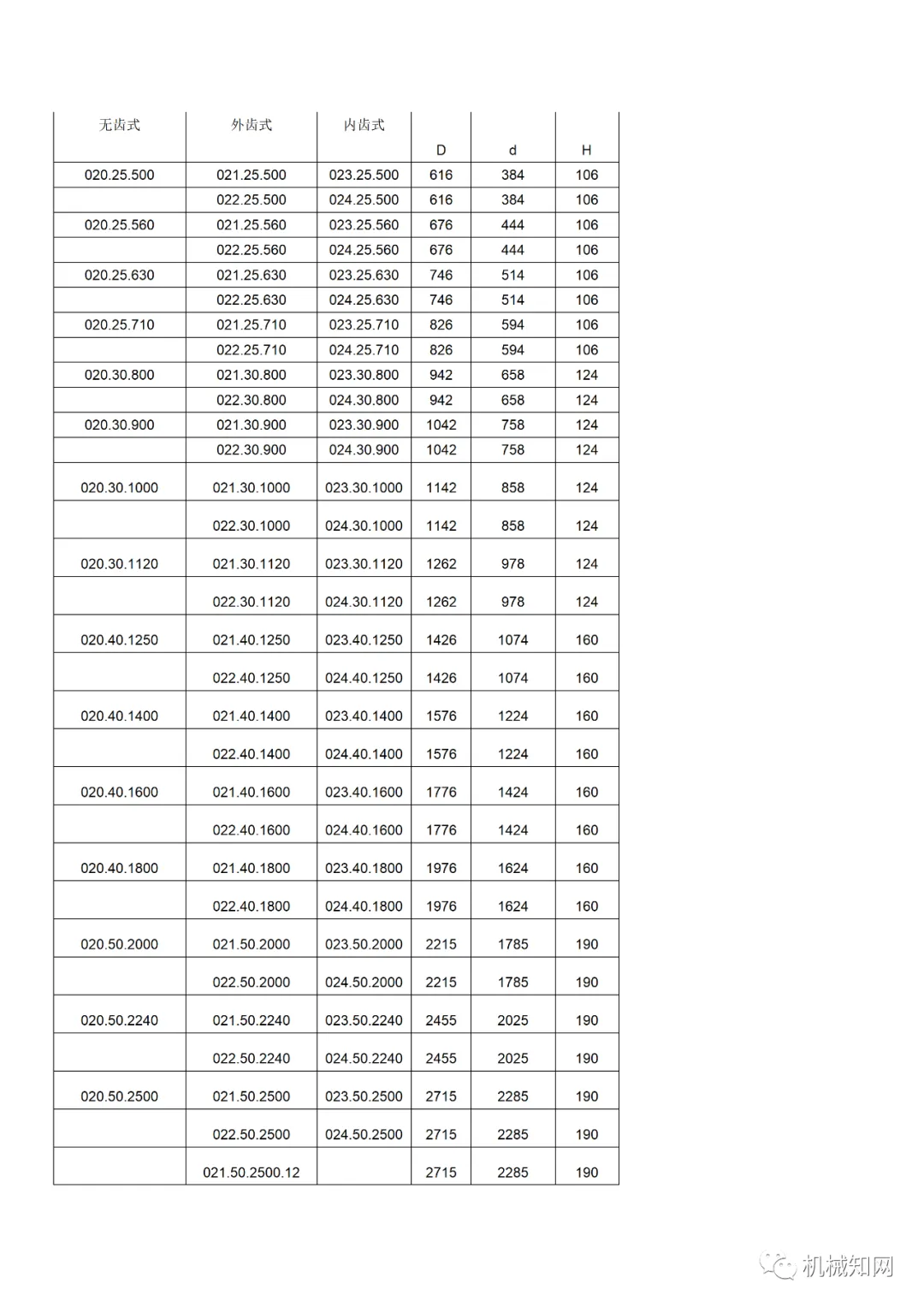

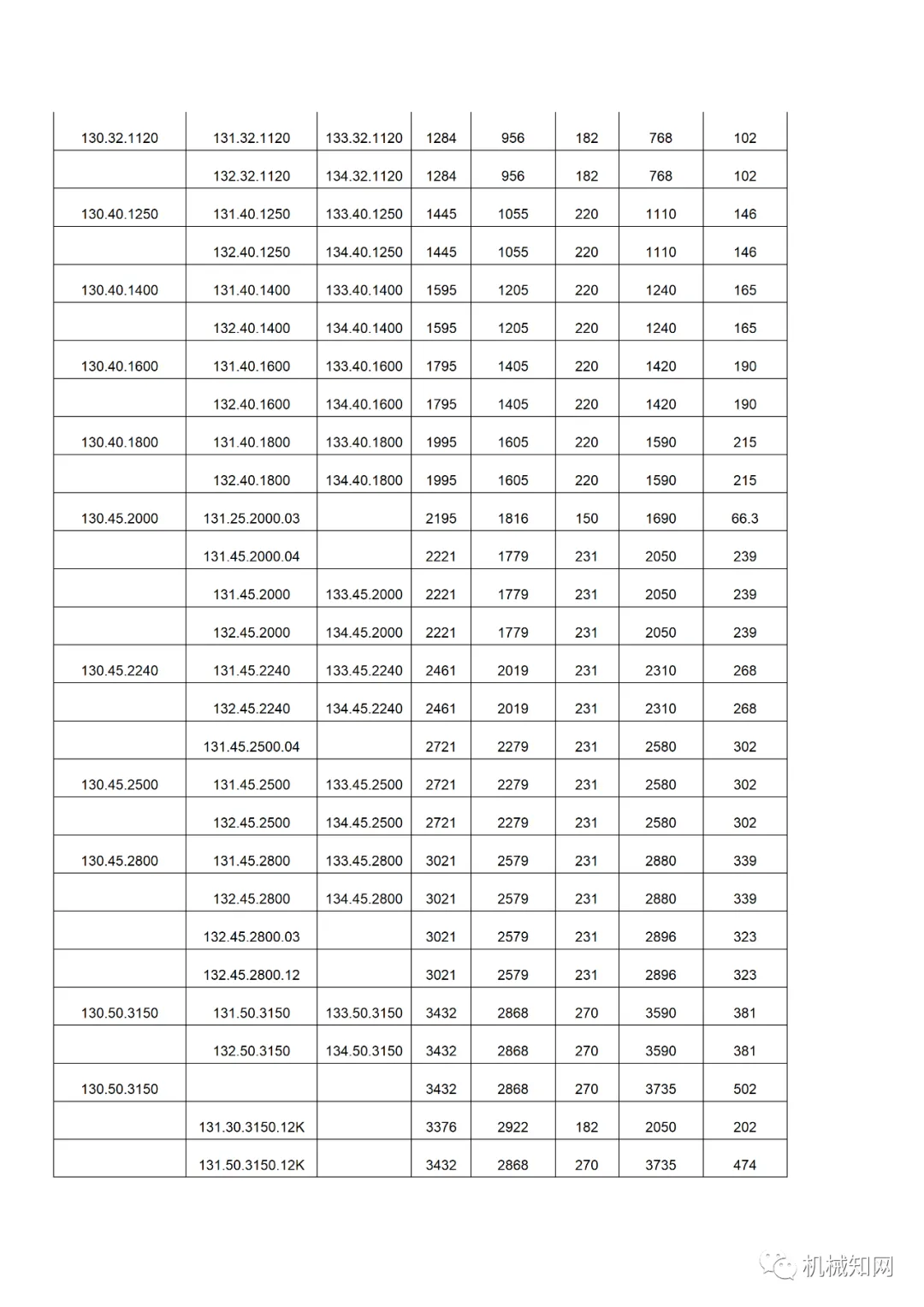

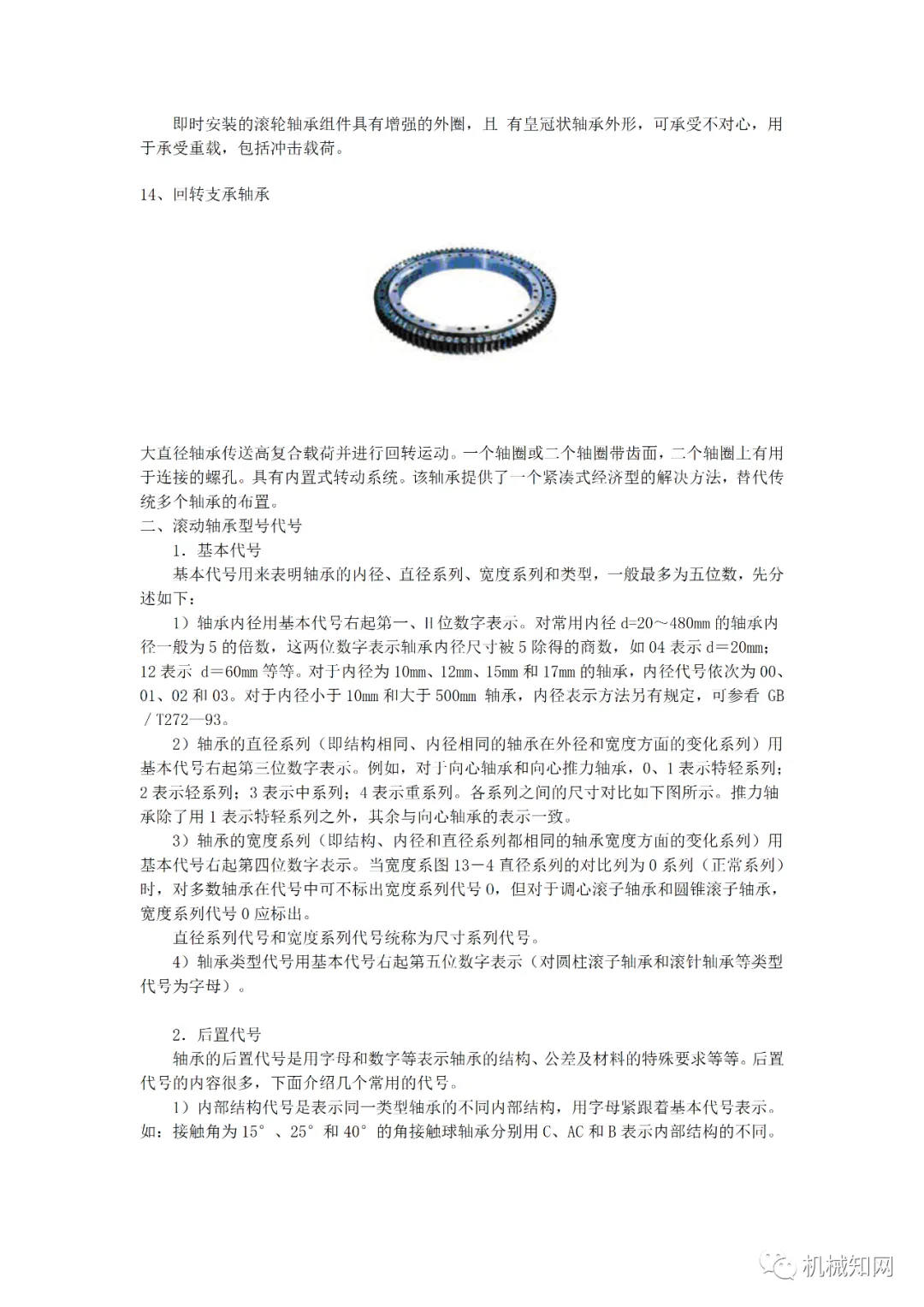

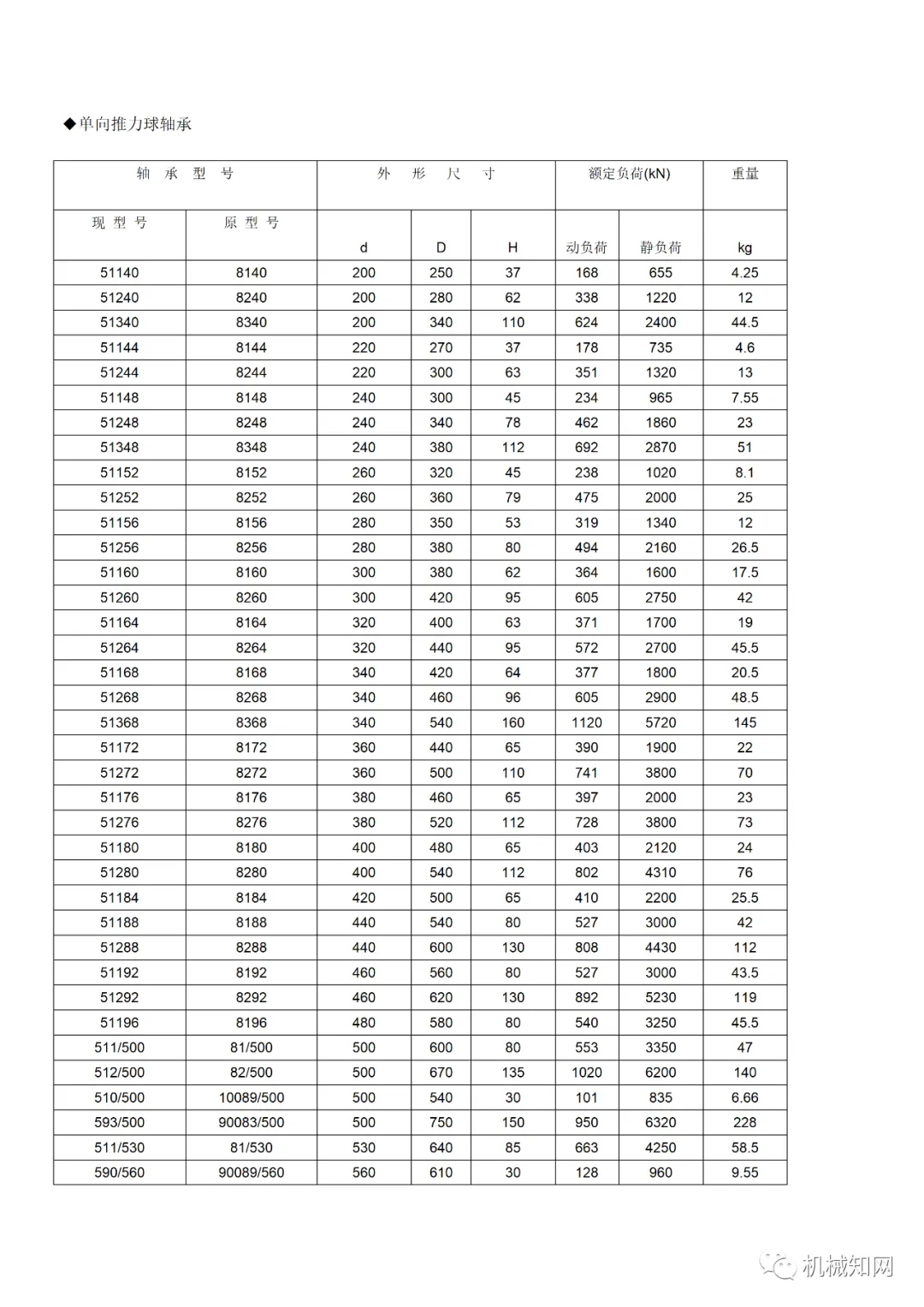

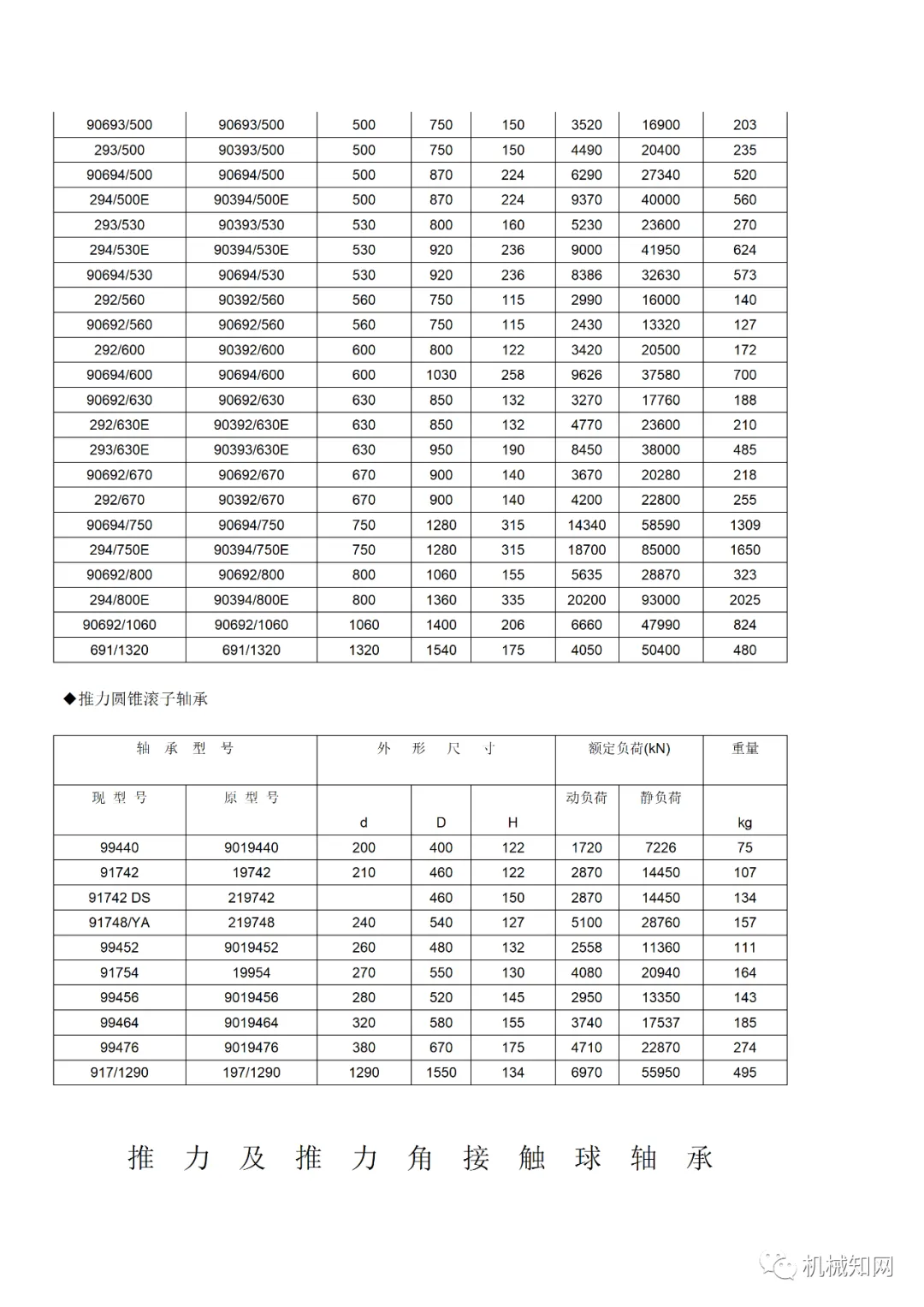

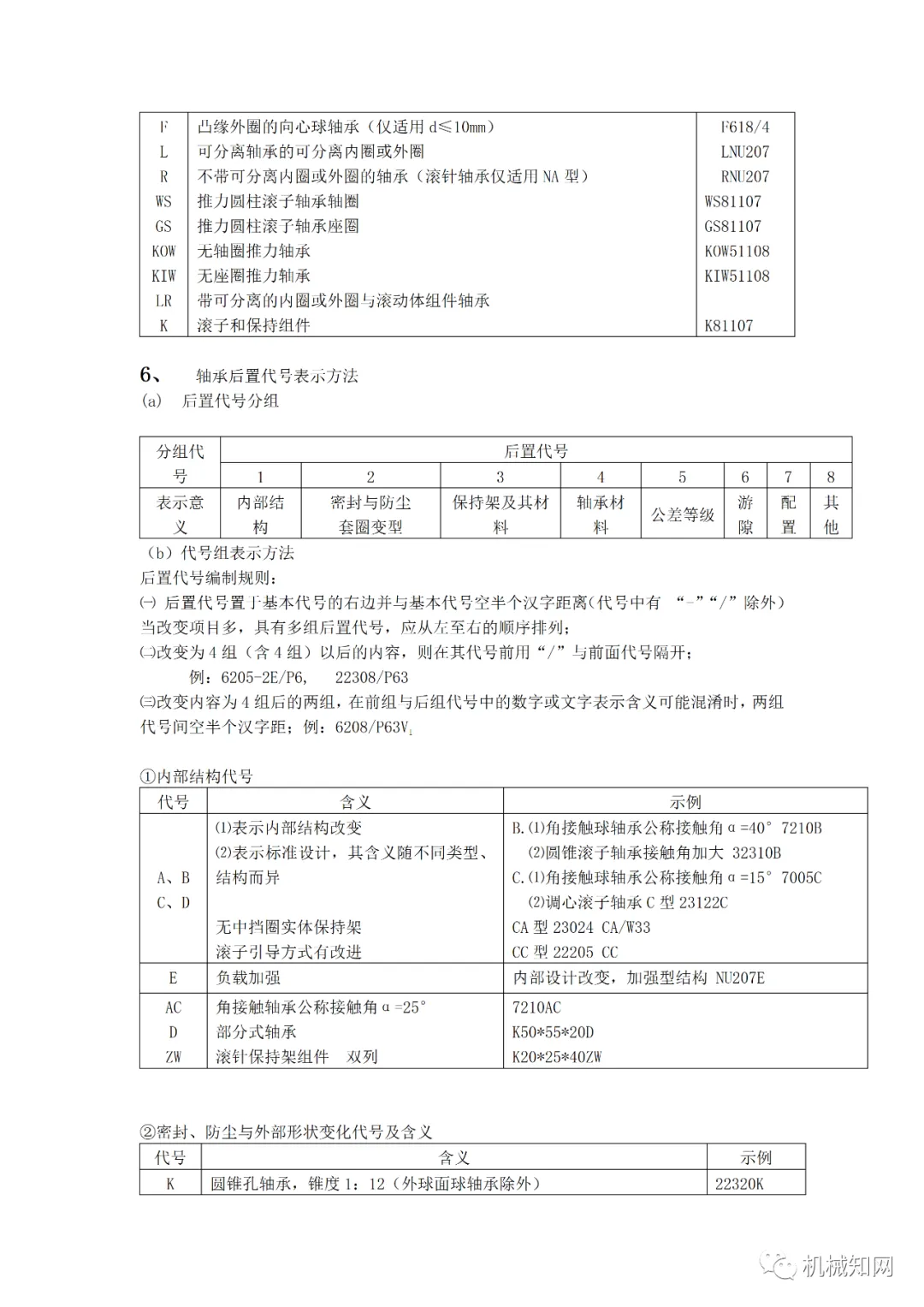

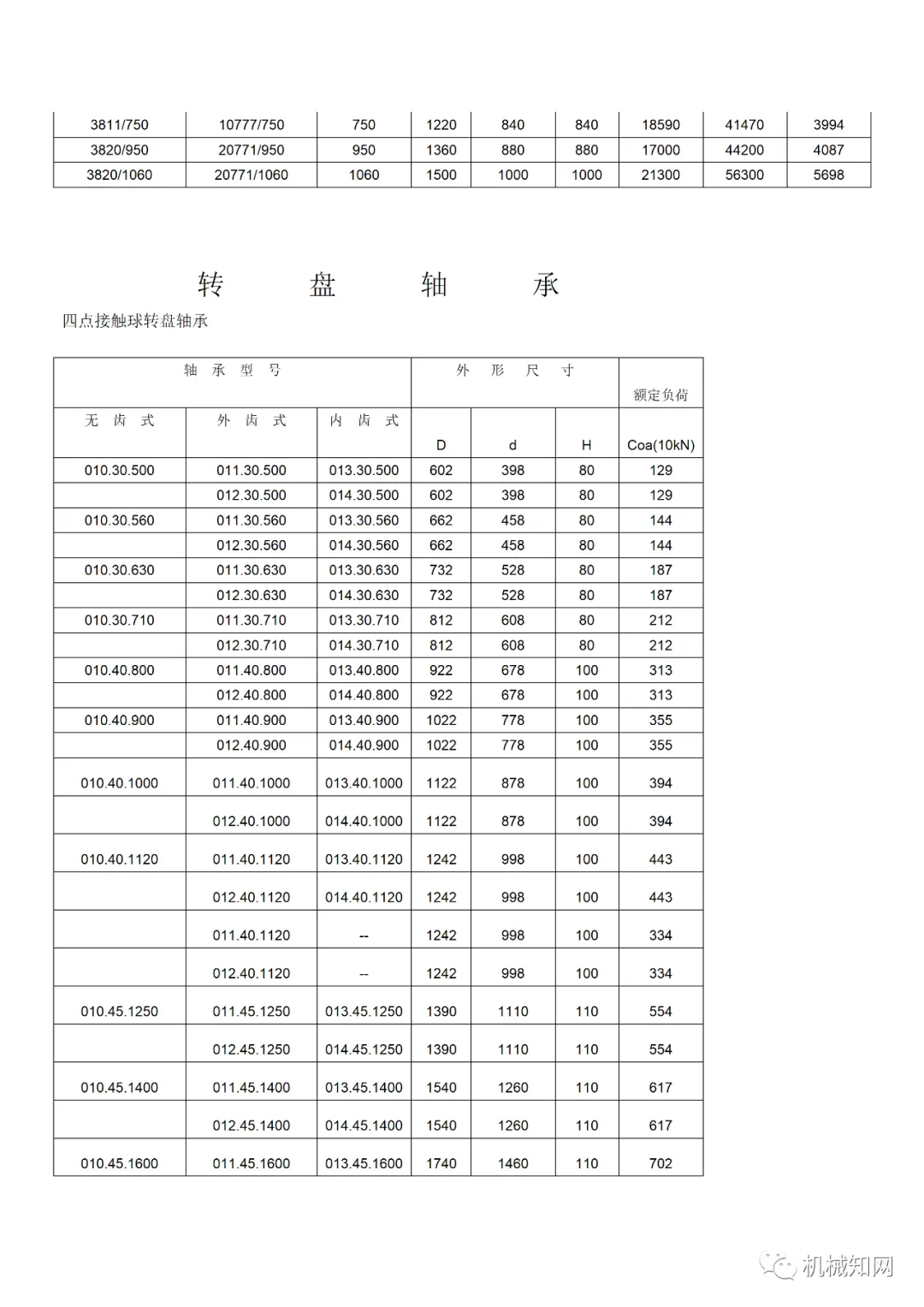

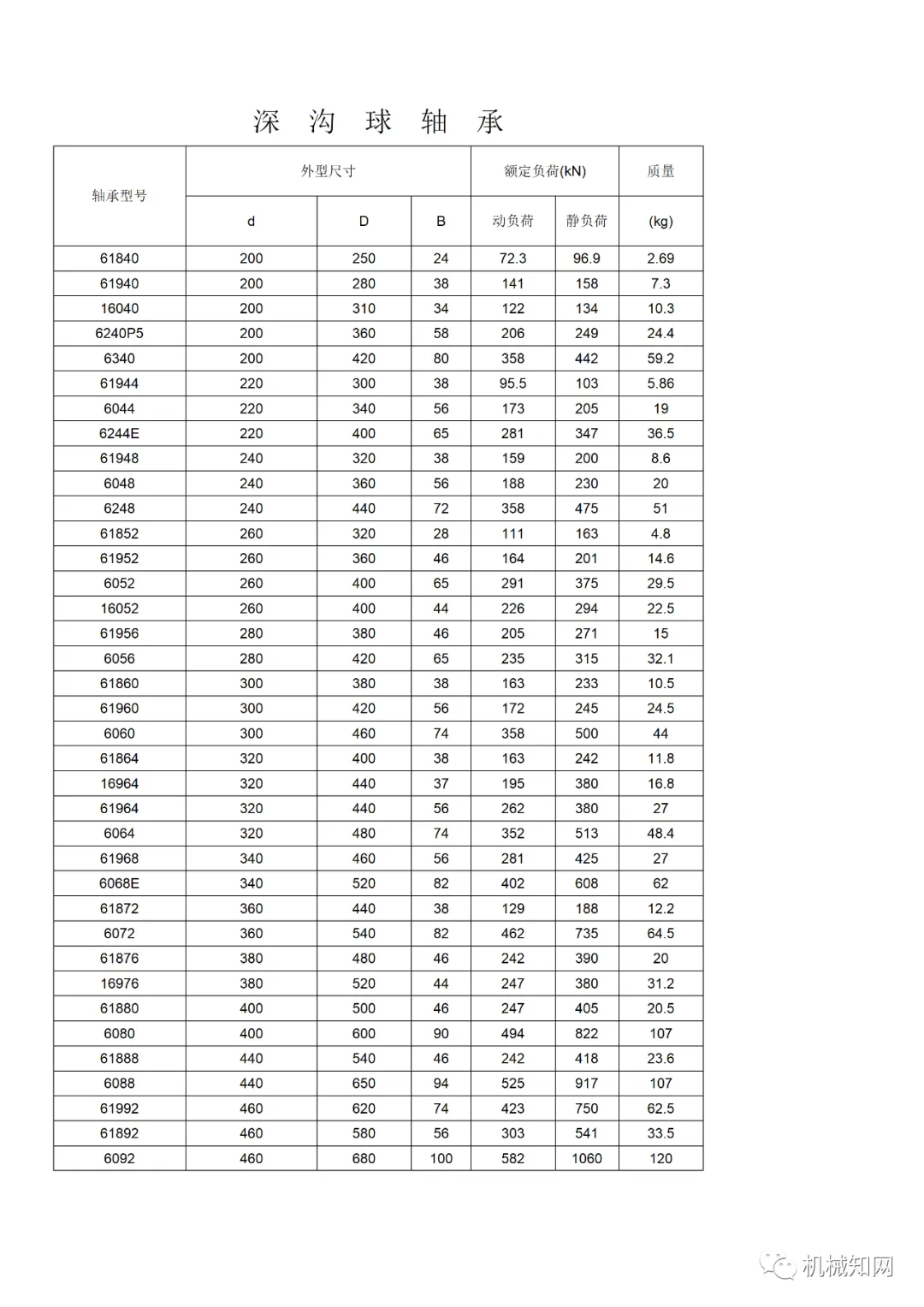

轴承手册:轴承分类、型号及尺寸(50页文档)

文末提供word文档下载方式

轴承是机械设备中的核心零部件，其主要功能是支撑机械旋转体、降低运动过程中的摩擦系数，并保证回转精度。它能够承受径向和轴向载荷，减少零件磨损，提高机械效率并延长设备寿命。

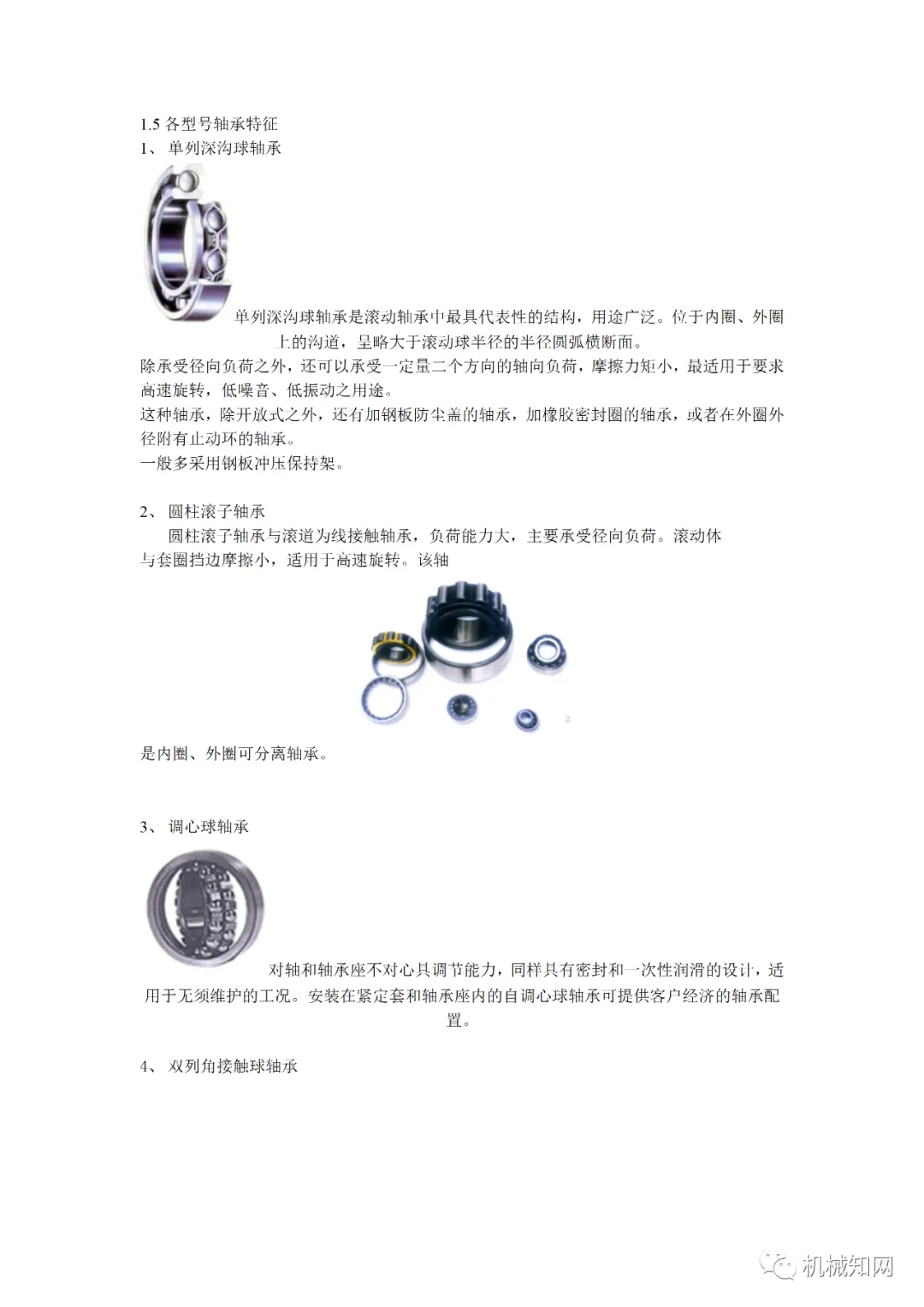

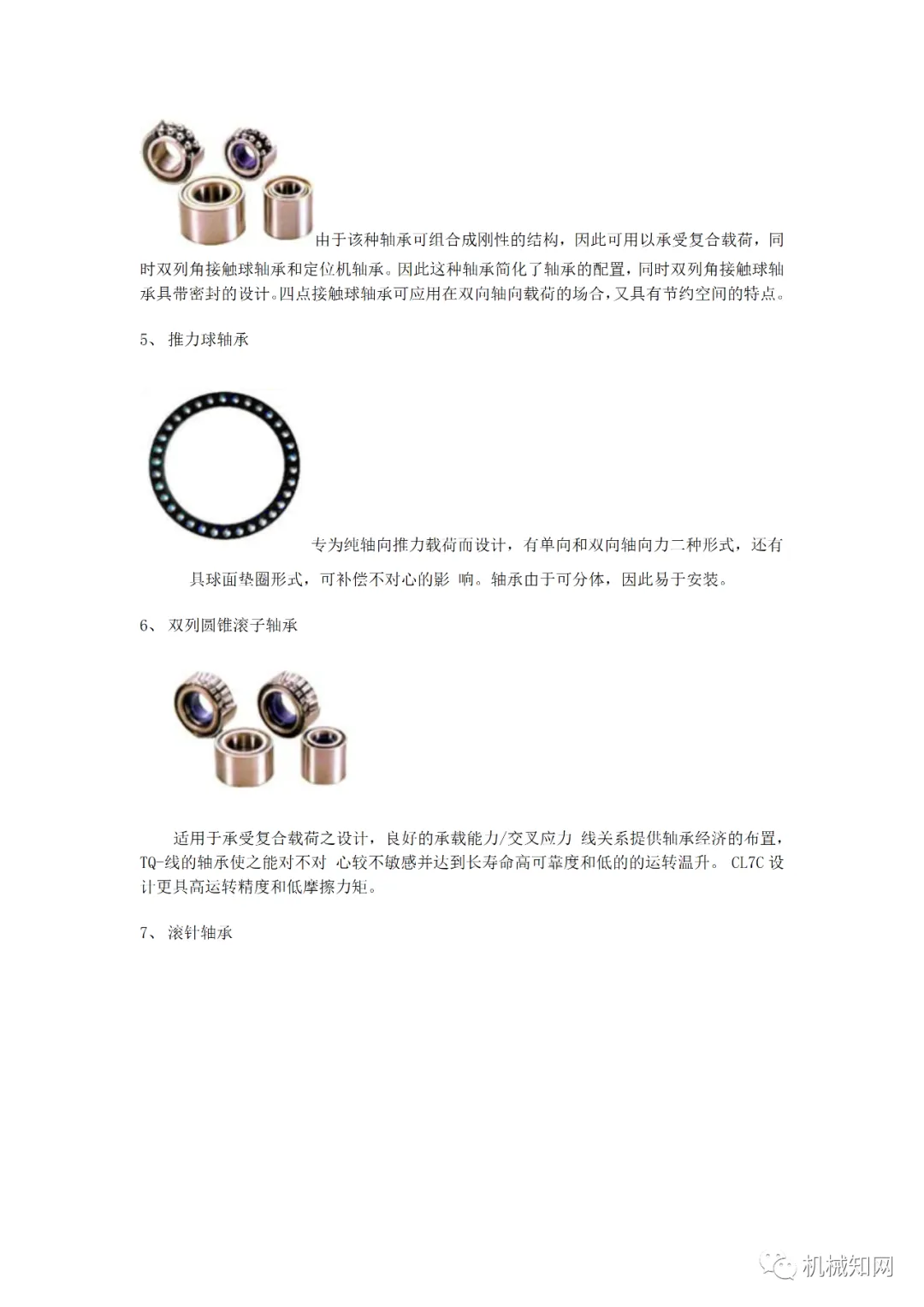

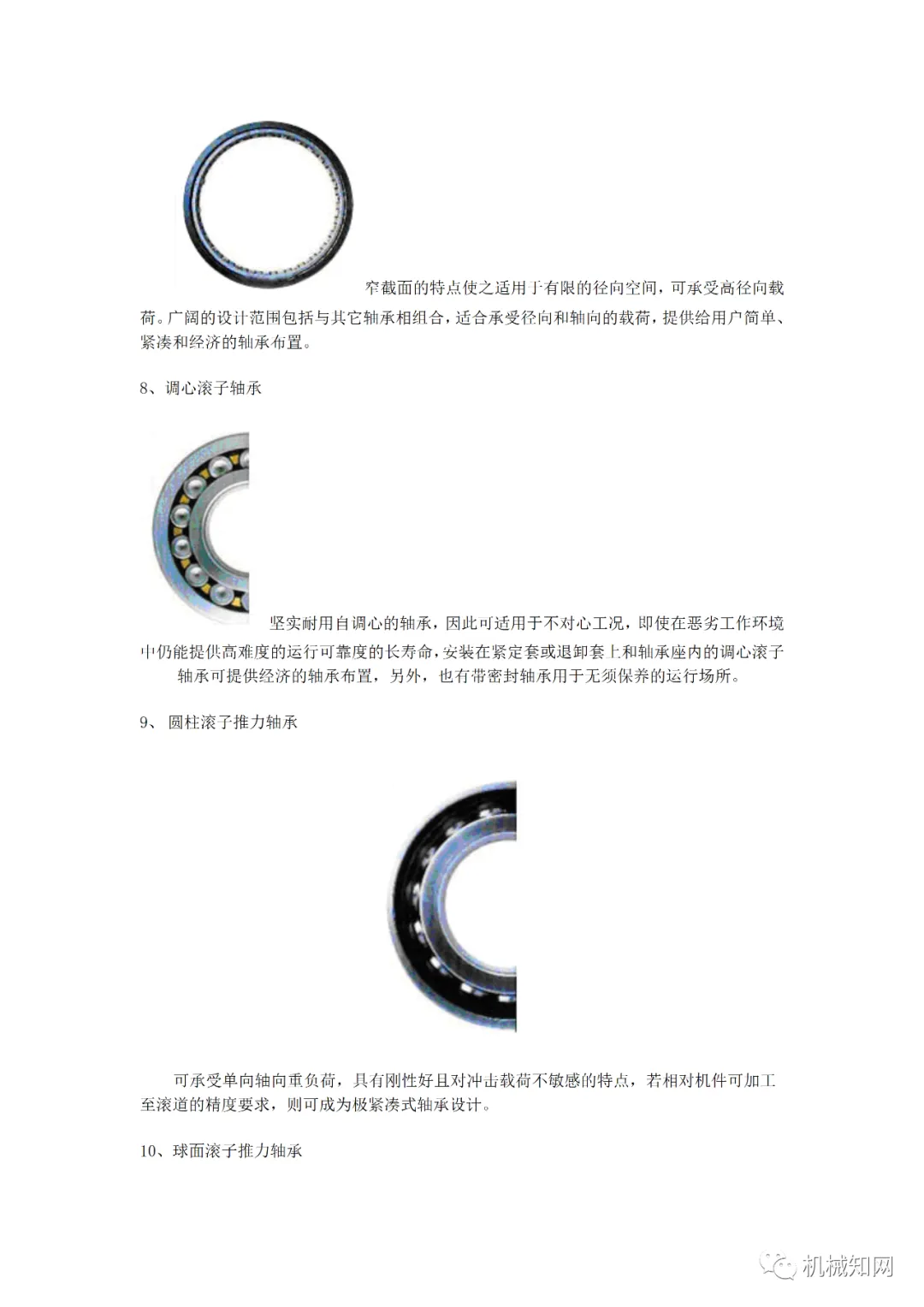

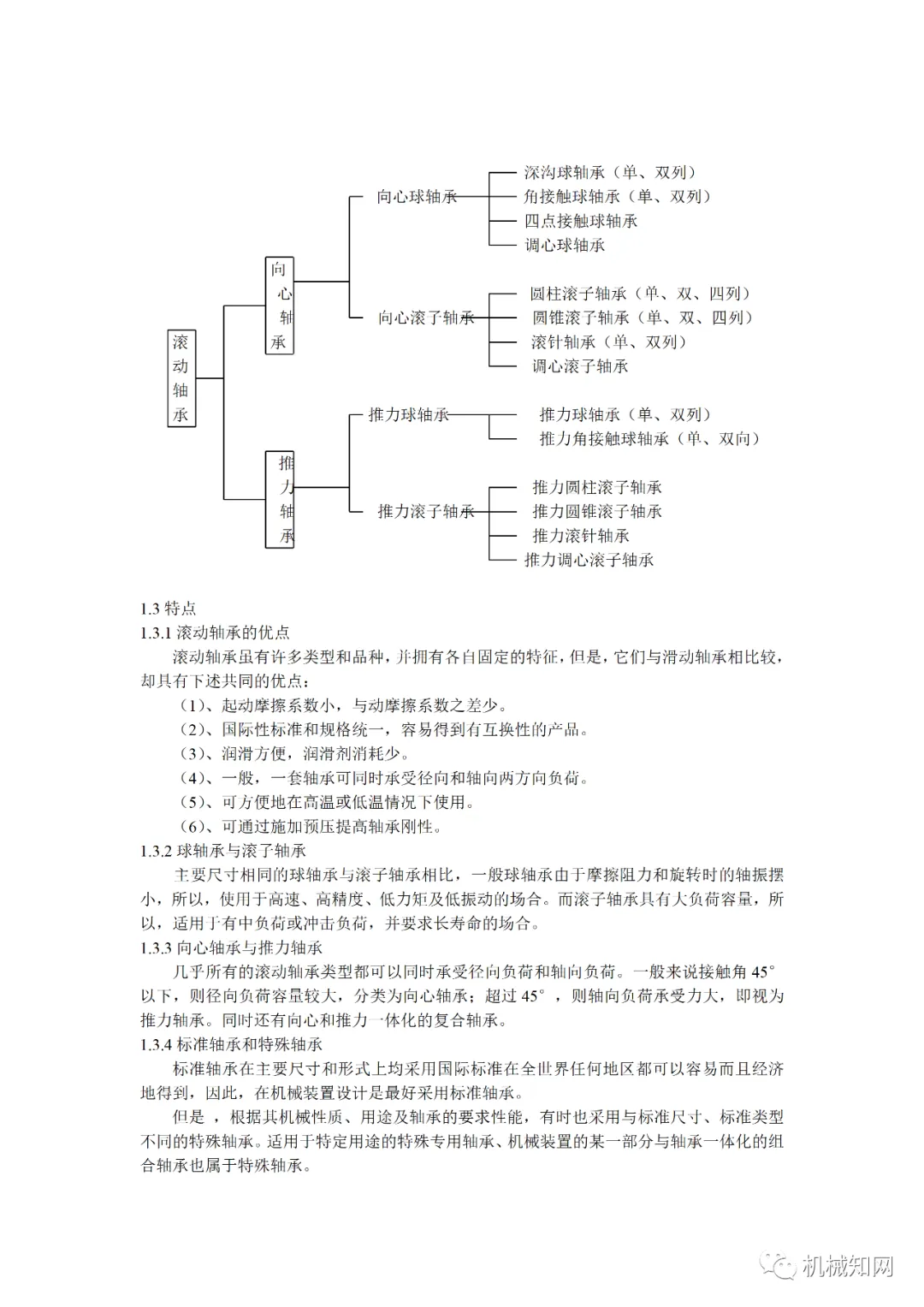

01、轴承的分类

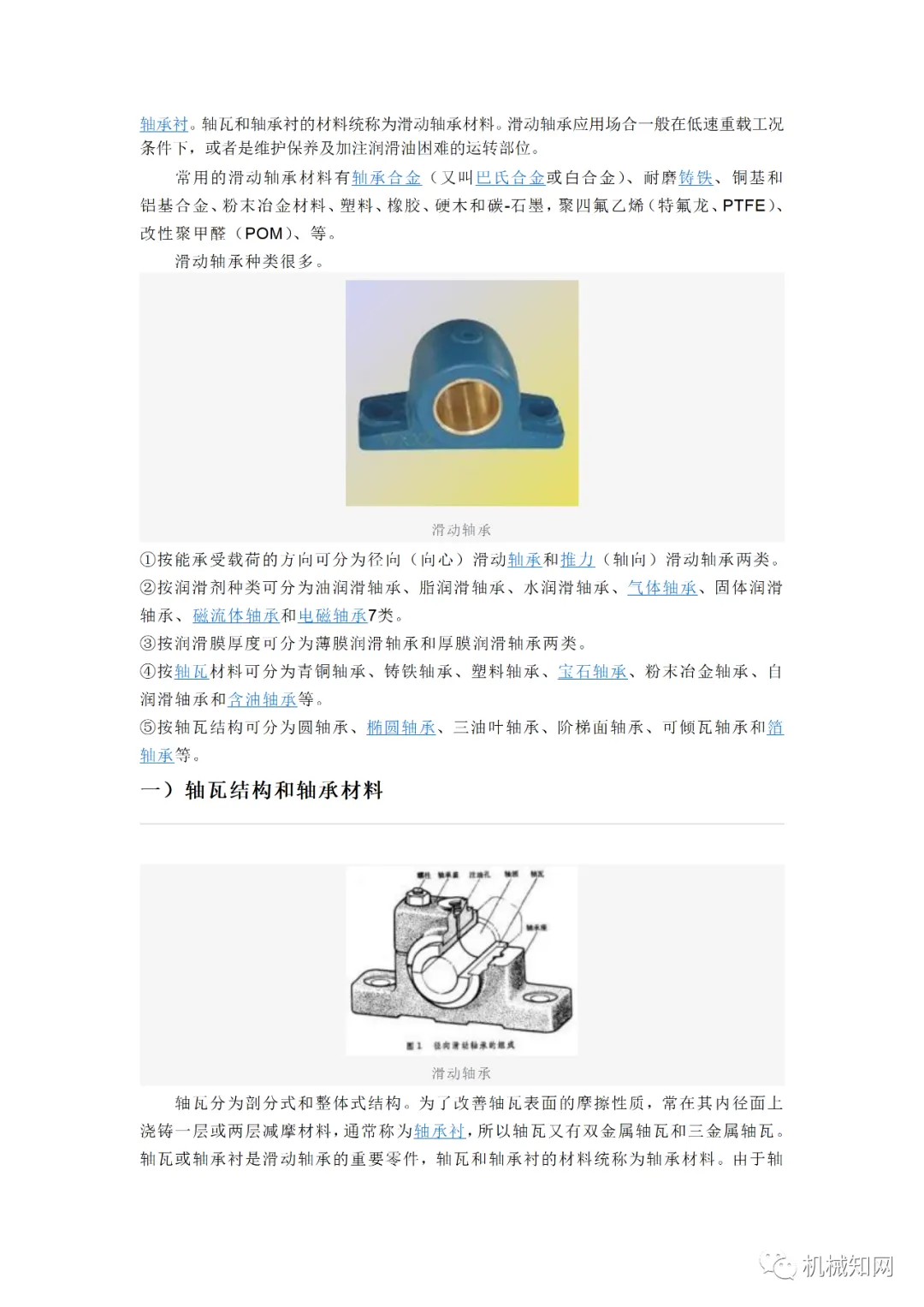

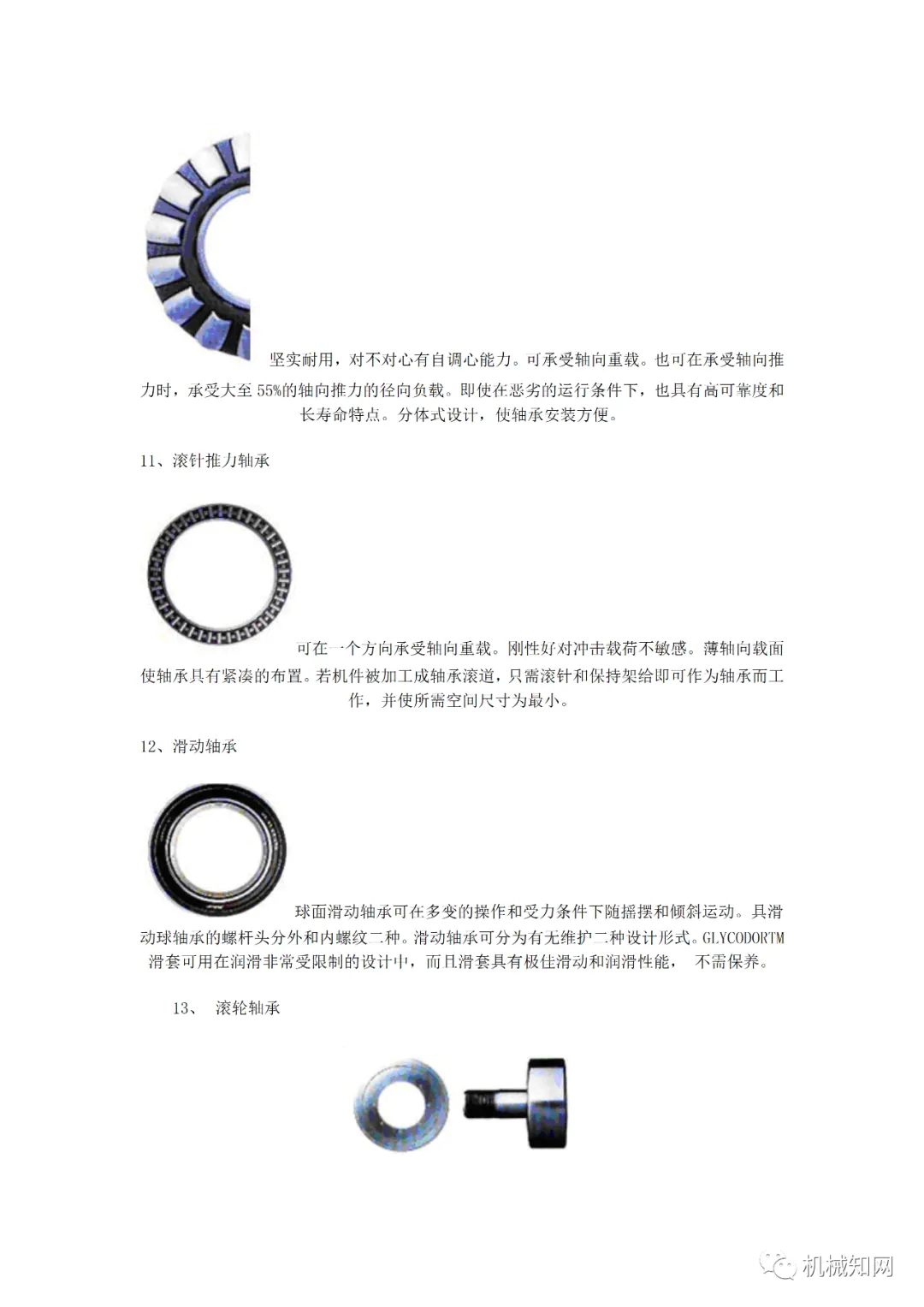

轴承根据摩擦性质分为滑动轴承和滚动轴承两大类。滚动轴承应用最广，由内圈、外圈、滚动体和保持架组成，按滚动体形状分为球轴承和滚子轴承；

球轴承摩擦小、适合高速，滚子轴承承载能力强、耐冲击。按承受载荷方向，又可分为向心轴承、推力轴承和角接触轴承等。此外，还有自润滑轴承、陶瓷轴承等特殊类型。

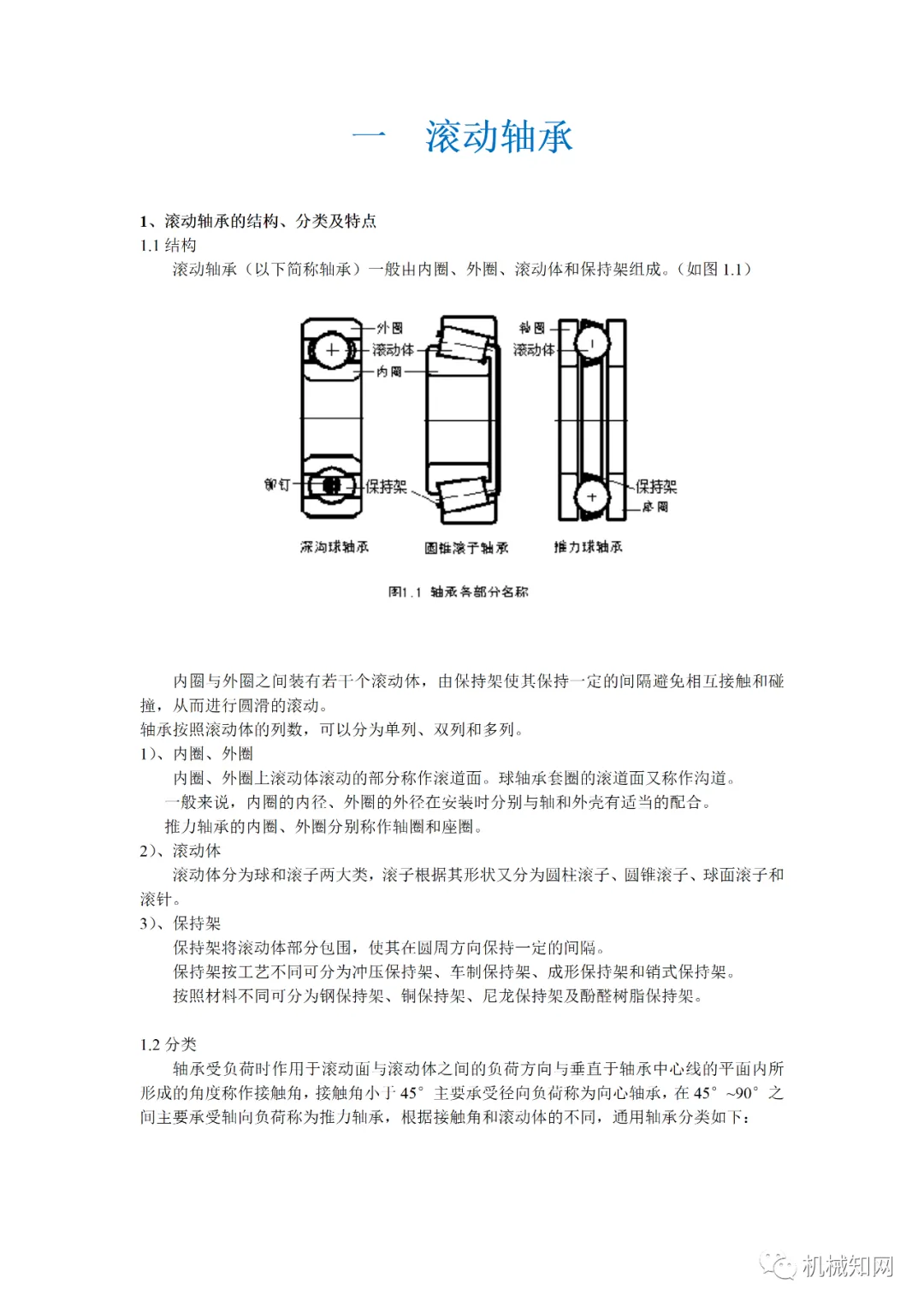

02、轴承的结构组成

滚动轴承的基本结构包括内圈、外圈、滚动体和保持架。内圈通常与轴紧配合并旋转，外圈固定在轴承座内起支撑作用。

滚动体在内圈与外圈之间滚动，是实现低摩擦的关键元件；保持架将滚动体均匀分隔，防止相互碰撞。为提高密封与润滑效果，轴承常配备防尘盖（密封件）和润滑脂，以阻挡异物并减少摩擦。

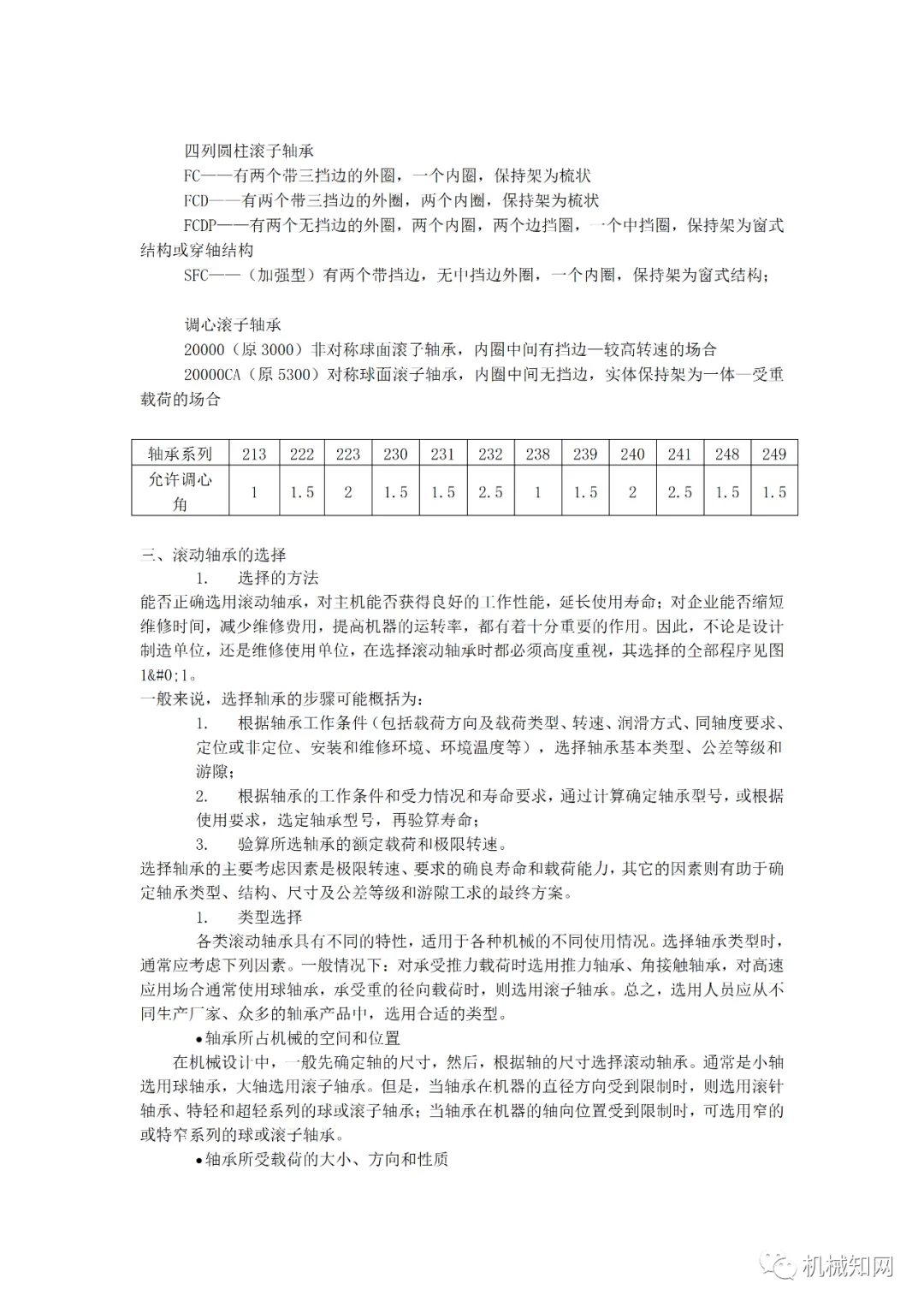

03、轴承的选型与关键参数

选择轴承需综合考虑载荷类型与大小、转速、工作环境及精度要求。球轴承适用于轻载高速，滚子轴承适用于重载低速。

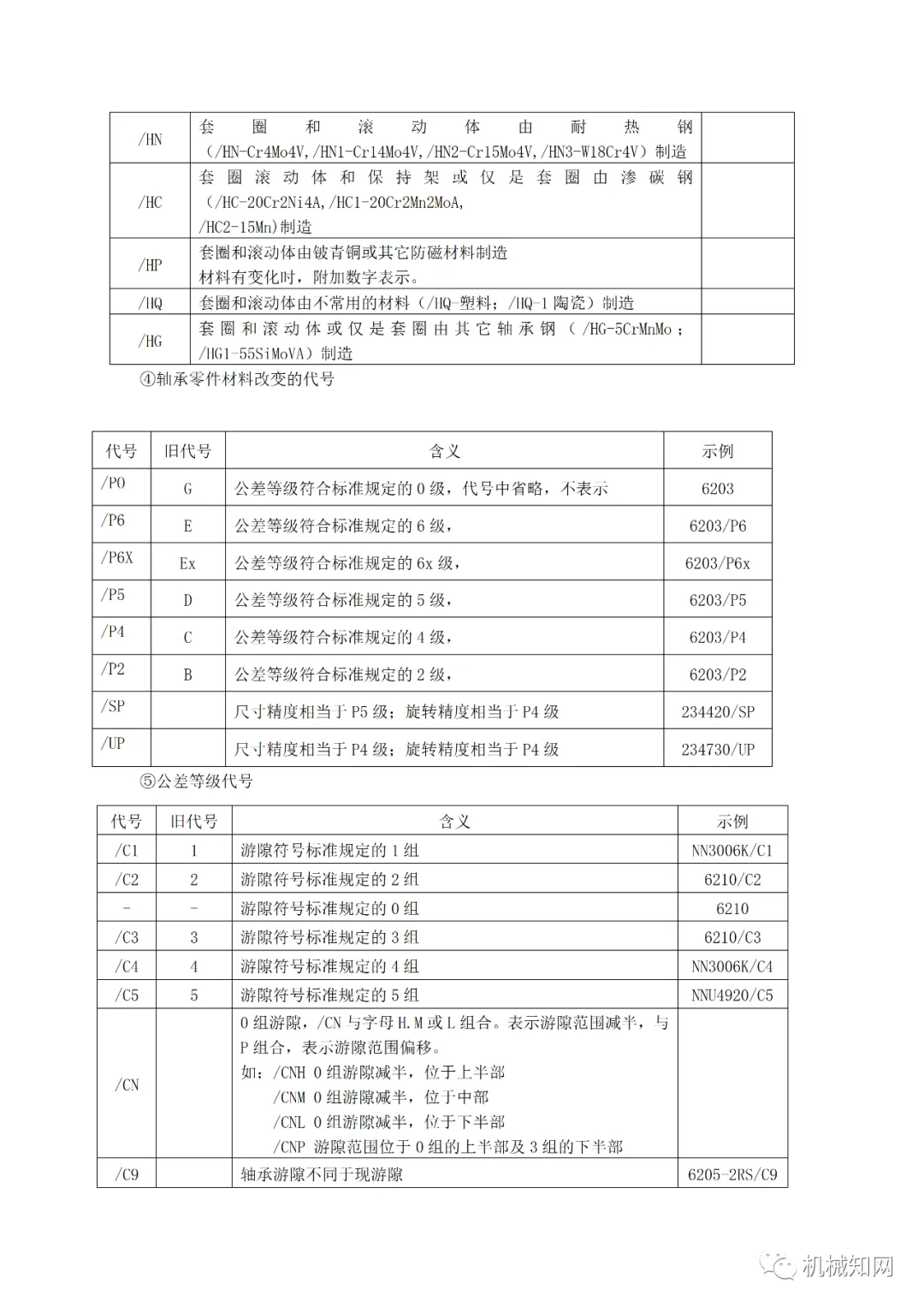

主要参数包括内径/外径尺寸、额定动载荷（承载能力）、极限转速和公差等级（如P0、P6、P5、P4、P2）。轴承寿命通常以L₁₀额定寿命表示（可靠度90%），游隙（如C3）也影响高温工况下的稳定性。

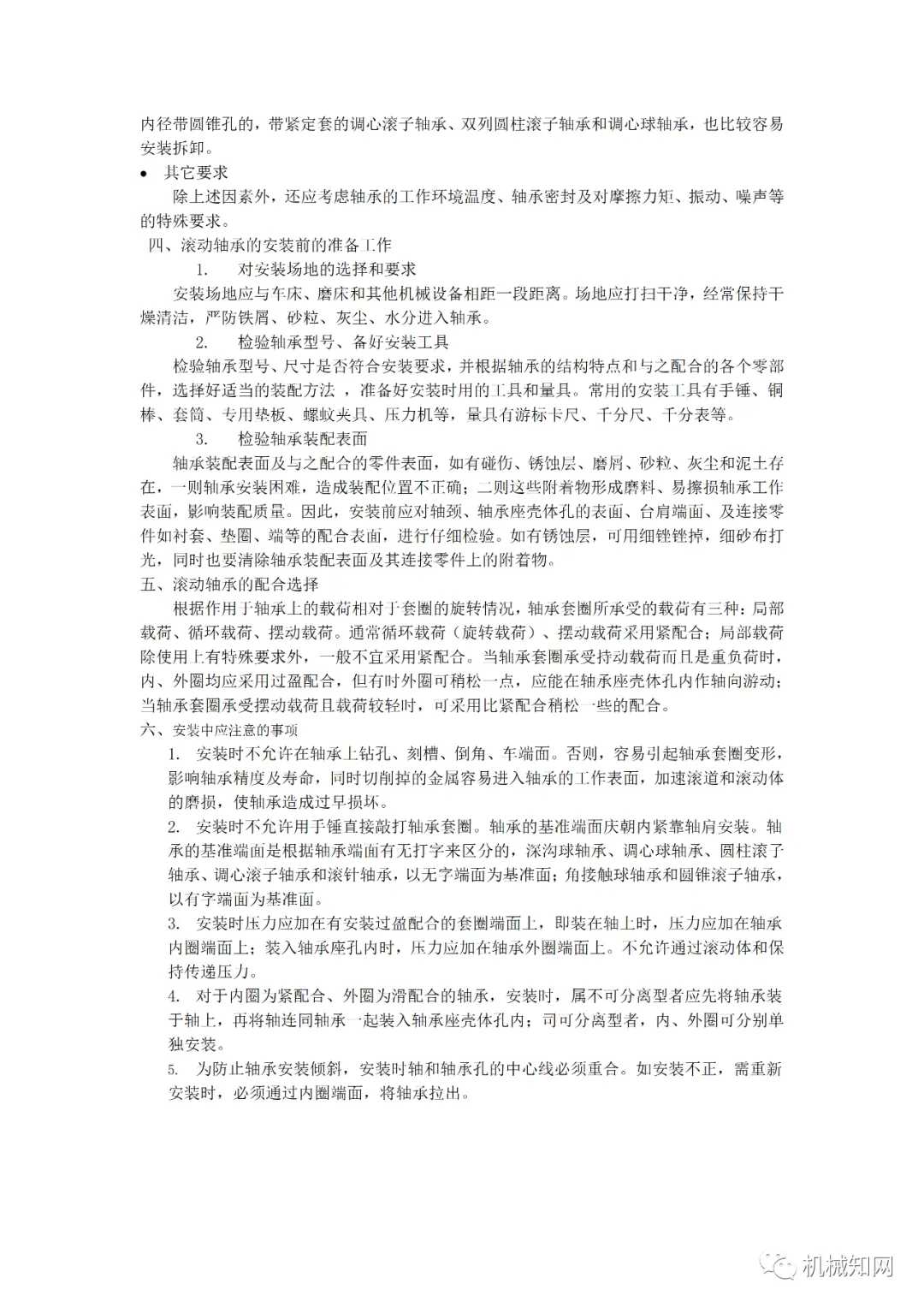

04、轴承的安装维护与故障处理

正确的安装与维护对轴承寿命至关重要。安装前需检查轴承质量与清洁度，安装时均匀施力避免歪斜。

润滑是轴承正常运行的关键，常用润滑脂或润滑油，填充量应适中。运行中需定期监测振动、温度和噪声，及时发现疲劳剥落、磨损等故障。通过规范安装与持续维护，可有效预防设备非计划停机。
