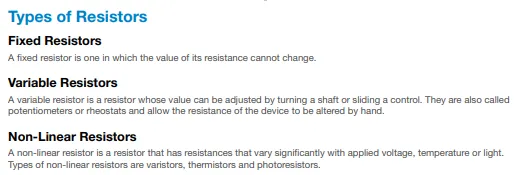

电阻看起来是最普通的无源器件，但它的种类远比想象中丰富。从厚膜、薄膜，到金属膜、绕线，再到金属箔、金属合金，每一种技术都有自己的适用场景。

那么，一颗电阻到底应该怎么选？

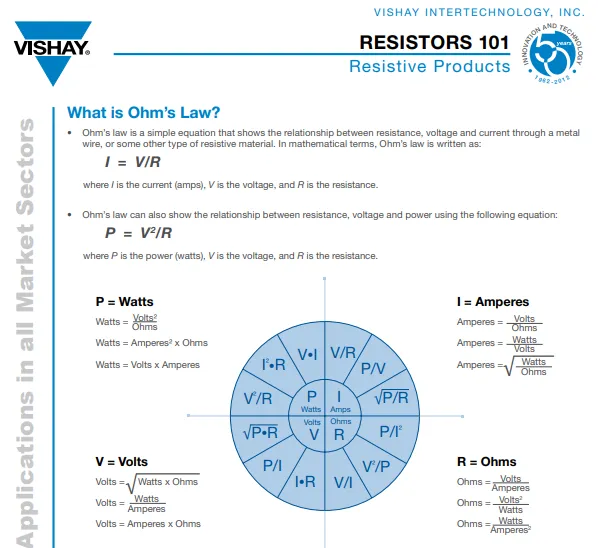

本文结合Vishay《Resistors 101》，带你从零开始搞懂电阻选型。关注并回复：“电阻” 即可获得Vishay《Resistors 101》电阻选型文档哦！

第一步：先别看阻值，而是先看它在电路中的作用，很多新人拿到原理图，第一件事就是计算阻值。实际上，在计算阻值之前，更重要的是回答一个问题：

这颗电阻在电路中到底负责什么？

通常来说，绝大多数电阻都可以归纳为四类。

第一类是限流，例如LED限流、稳压二极管限流、MOSFET栅极电阻。

第二类是分压，例如MCU ADC采样、电源反馈、比较器参考电压。

第三类是检测，例如采样电阻Shunt、电流检测、电桥测量。

第四类是匹配，例如高速差分终端、电阻网络、运放反馈。

不同用途，对电阻的要求完全不同，很多人最大的误区就是所有电阻全部选1%，其实，这是最浪费成本的做法。例如一颗LED限流电阻。阻值330Ω，即使采用5%精度。实际阻值变化313Ω~347Ω。LED电流变化只有百分之几左右，肉眼几乎无法分辨亮度，因此完全没有必要使用昂贵的0.1%精度电阻。

但是如果是一颗ADC分压电阻，即使1%的误差，最终采样误差也可能达到几个LSB。所以先确定用途，再决定参数。

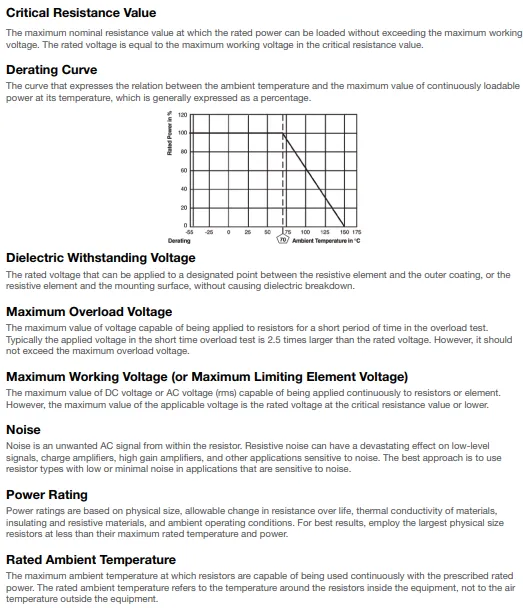

电阻选型到底要关注哪些参数呢？

举个例子，选电阻功率千万不要只按理论值计算，很多新人喜欢这样计算。电压5V，阻值100Ω，那么功耗：250mW。

于是直接选1/4W，实际上这样选非常危险，因为规格书中的1/4W，一般是在70℃，自然散热，很大的PCB上测出来的，真实产品里面可能环境是85℃，PCB四周全是MOS，电阻旁边就是电感，实际温度远远超过规格条件。

因此一般建议实际功耗不要超过额定功率50%，如果长期高温。最好控制30%，否则长期漂移会越来越严重。

很多硬件工程师认为，电阻是最简单的器件，阻值对了就能用。但随着产品向高精度、高可靠性和高功率方向发展，电阻选型早已不是10kΩ、1%这么简单。

从工艺类型、制造公差、温度系数，到功率降额、脉冲能力和长期稳定性，每一个参数都会影响最终设计结果。
