报表编辑工具：像 Excel 一样做生产报表

上篇说道

上篇讲了流程定义工具：流程解决的是部门之间、员工之间的协同；而且建立流程就是为了再造流程——流程一上线，数据自己就把堵点暴露出来，所以流程编辑器必须完全图形化，业务人员自己就能改。它还和 TSDB 工业数据打通，可以按设备状态和规则自动启动流程；判断组件 + 功能组件，配合权限与角色，实现受控流转与全程留痕。

上篇结尾，老板走过来问了一句：“这个月各车间的产量、能耗、故障率，给我出一张表。”

今天就来回答这个问题。

一、企业的报表，几乎都是从 Excel 里长出来的

先说一个现实。

走进任何一家制造企业，你都会发现：真正在生产里跑的报表，大多是在 Excel 里做的。

产量日报、能耗台账、设备点检汇总、质量抽检统计……一张张熟悉的表格：表头是固定的、行是固定的、该合并的格子早合并好了，连颜色和边框都是全厂约定俗成的。

而且，很多还是人工抄写填报的：班组长拿着纸单子，把数一个个敲进 Excel；月底再人工汇总、人工核对、反复打电话对账。

这套东西土不土？土。但它有一个巨大的优点：大家都熟，而且那张表的样子，是几十年业务沉淀下来的。

所以在数字化项目里，一个特别常见的翻车场景是：系统上线了，报表也能自动生成了，但是——样子不对。

老板看了一眼说：“我要的不是这个，我要的是原来那张表。”

于是大家又默默打开了 Excel。

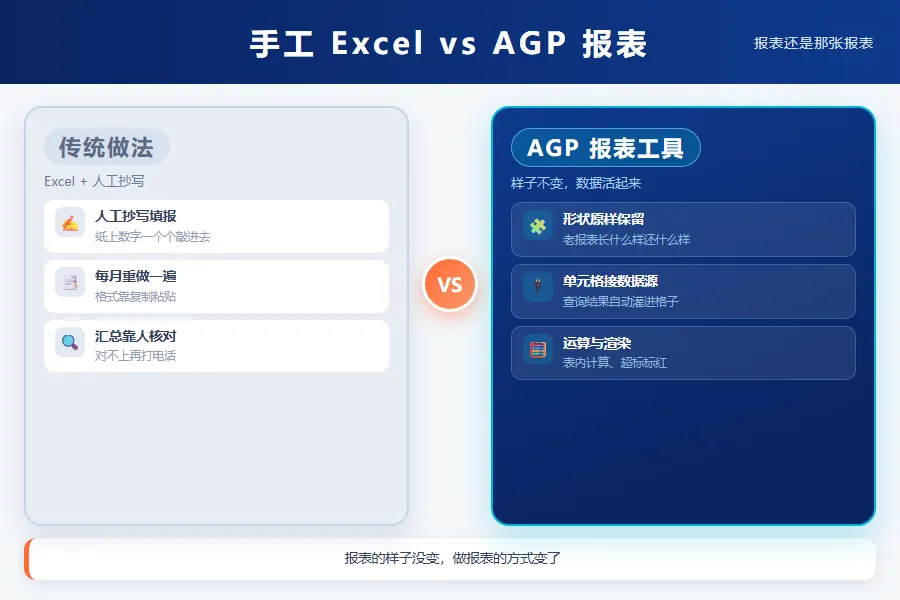

二、所以我们的选择是：不改报表的样子

AGP 报表编辑器的设计出发点，就一句话：

保持原有报表的形状和内容，兼容 Excel 的基本功能。

也就是说，那张用了十年的表，长什么样，系统里还长什么样。该合并的合并，该有的表头表尾保留，右上角那句“单位：吨”还在右上角。

业务人员不用重新学一套报表逻辑——因为他打开看到的，还是那张熟悉的 Excel。

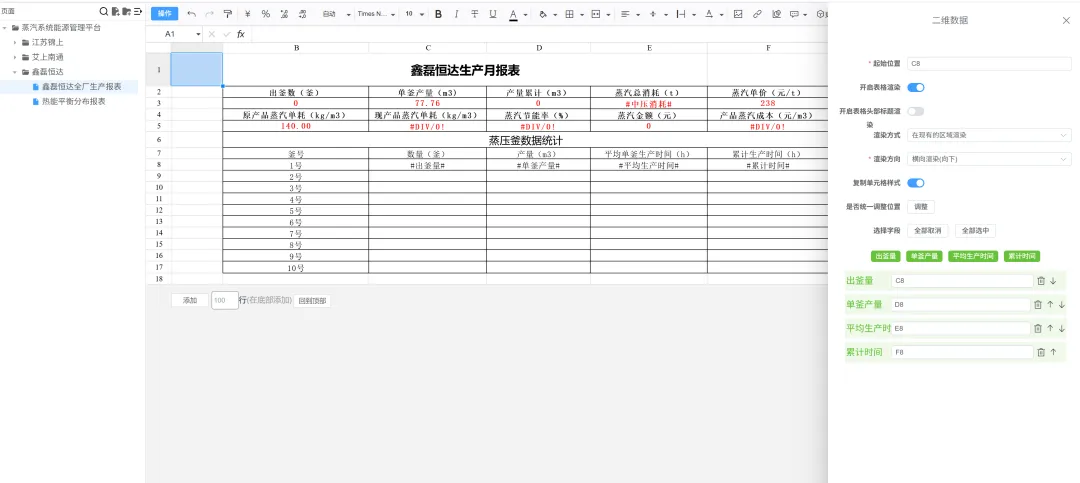

三、界面很直白：上边是功能，右边是属性

打开报表编辑器，界面分三块，一眼就懂：

• 中间的编辑区：画表格的地方。行列、合并、字体、边框……操作习惯和 Excel 一致；

• 上边的编辑功能区：插入行列、设置格式、写公式、调对齐，编辑功能都在这里；

• 右边的属性编辑器：这是 AGP 的“增量”，也是最有价值的一块。

右边的属性编辑器，回答的是一个 Excel 回答不了的问题：这一格的数据，到底从哪儿来？

在 Excel 里，格子里的数字要么是人敲的，要么是公式算的。而在 AGP 的报表里，你可以把一个单元格、或者一整片单元格区域，直接绑定到一个数据源上：

• 这块区域显示“某车间当班的产量”；

• 这一列显示“各设备的实时能耗”；

• 这一格显示“本月累计”。

数据是通过数据源查询来的，运行时自动灌进对应的单元格里，不用人抄。

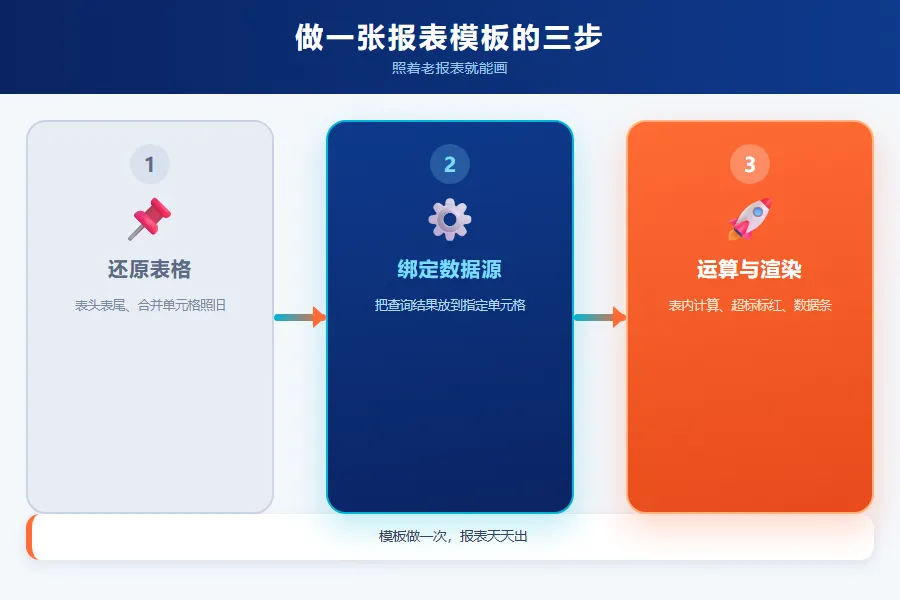

四、单元格这一层，能做的事比想象的多

有了属性编辑器，报表就不只是一张“打印出来的纸”了。在这一格一格的单元格上，至少能做三件事：

① 数据源接入。

单元格绑定数据源和查询条件：查哪个实体、按什么条件筛、取哪个字段、怎么排序。同一个格子，今天取昨天的数，明天取今天的数。

② 表内运算。

表格内部照旧能算：合计、平均、占比、同比环比、单耗（能耗 ÷ 产量）。Excel 里那套公式思维，在这里一样用。

③ 单元格渲染。

同一格数据，可以按规则变样子：超标标红、达成标绿、进度用数据条、异常加图标。数字不只是数字，一眼就能看出好坏。

三件事合起来，才叫“活的报表”：数据自动来（接入）、关系自动算（运算）、好坏自动显（渲染）。

五、一张模板，按条件出各种报表

这是 AGP 报表最实用的一个特性：

你编辑的不是“一张报表”，而是一个“报表模板”。

模板在运行的时候，根据不同的条件，产生不同类型的实际报表。

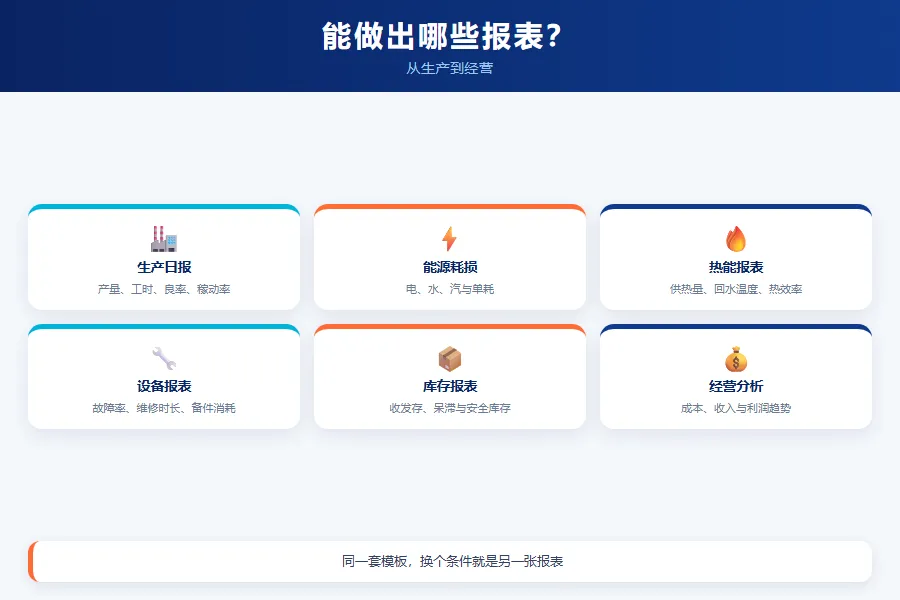

举个最实际的例子。同一个生产报表模板：

• 条件选 1 号车间 + 昨天 → 出的是生产日报表；

• 条件选 全部车间 + 本月 → 出的是月度生产汇总表；

• 把数据源换成能源计量点 → 出的是能源耗损报表（电、水、汽的总量与单耗）；

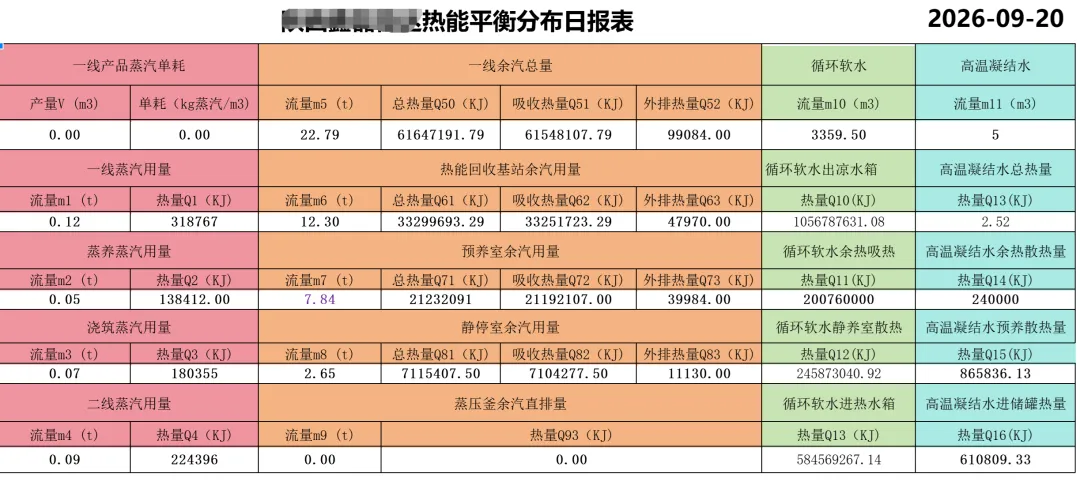

• 换成热能数据 → 就是一张热能报表（供热量、回水温度、热效率）。

做一次模板，天天出报表。

这才是报表工具真正的省人之处：它省的不是“做一次表”的时间，而是每天、每月、每一张表反复重做的时间。

六、报表不是孤立的，它站在所有工具的肩膀上

一张报表要能“活”，前提是数据得在一个地方。回过头看，这张表底下踩着的是前面讲过的所有工具：

• 数据来源是实体模型——设备、产线、班组、物料，口径统一，报表才不会打架（第 13 篇：一数一源）；

• 实时数据来自 TSDB——秒级的温度、能耗、流量，报表里可以直接取（第 12 篇）；

• 业务数据来自 IOT / ETL 采集——现场的测点、ERP 的产量、WMS 的库存，都能进表（第 15、16 篇）；

• 表里要人工补的原始数据，来自表单；需要审批流转的，接流程（第 18、19 篇）。

报表不是孤立的最后一环，它是前面所有工具成果的“展示面”。

七、小结

• 现实：生产报表大多是从 Excel 长出来的，很多还靠人工抄写填报；

• 设计出发点：保持原有报表的形状和内容，兼容 Excel 基本功能，业务人员不用重新学；

• 界面：中间编辑区 + 上边编辑功能区 + 右边属性编辑器；

• 属性编辑器解决什么：把数据源查来的数据放到哪些单元格里面；

• 单元格级三件事：数据源接入、表内运算、单元格渲染；

• 模板化：一张模板，运行时按条件产出不同类型的实际报表（生产日报表、能源耗损报表、热能报表……）；

• 底座：实体模型 + TSDB + 采集 + 表单流程，口径统一、数据不打架。

下集预告

报表能在电脑上看了。可是车间墙上那块大屏、工艺工程师要的那张流程图呢？

总不能让工程师用报表去画管道和阀门吧。

下集我们打开工具链里的下一件：2D图形场景编辑工具。

《2D图形场景编辑工具》

下集见。
