芯片的“拼团”流片:一个掩模版上挤进几十个设计,成本砍到脚踝

文章来源：半导体与物理

原文作者：jjfly686

本文介绍了芯片的“拼团”流片。

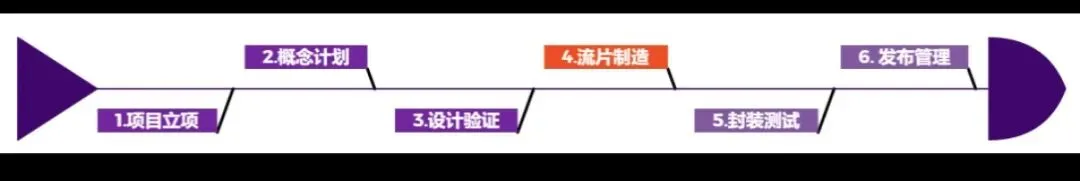

芯片从设计到量产，要经过立项、概念、验证、流片、封测、发布六大关卡。其中最烧钱的就是流片制造——一套先进工艺的掩模版动辄数百万甚至上千万美元。对初创公司和科研团队来说，一次流片就可能烧光全年预算。有没有办法让多个设计“拼团”共享一次流片？这就是MPW（多项目晶圆）。

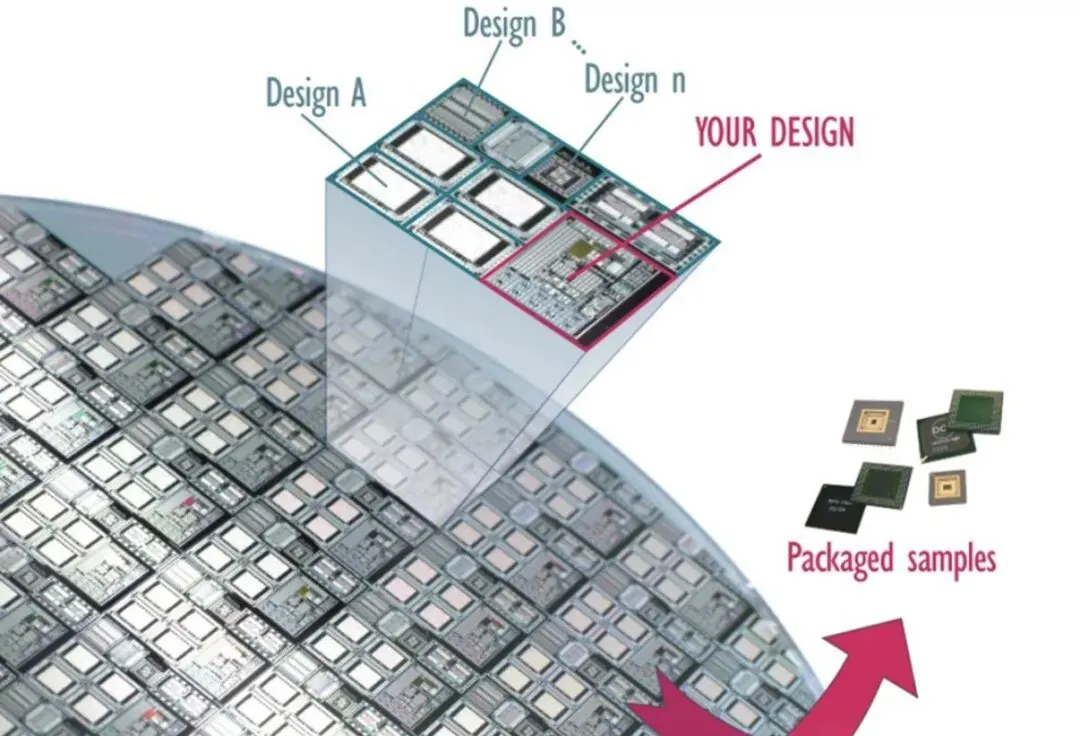

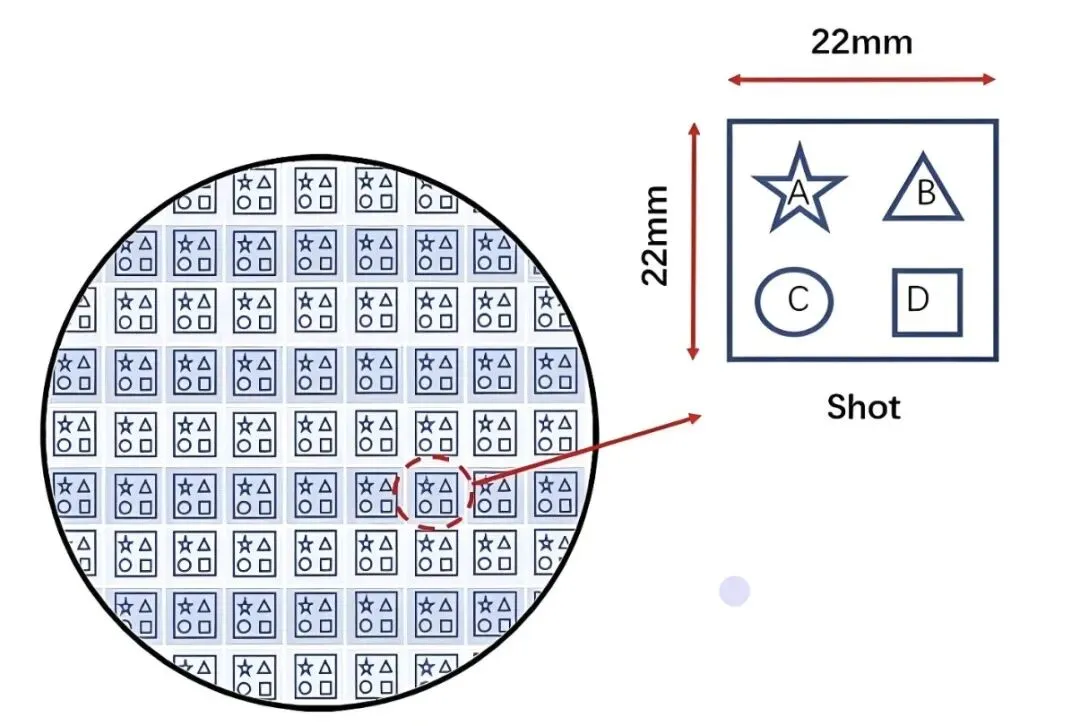

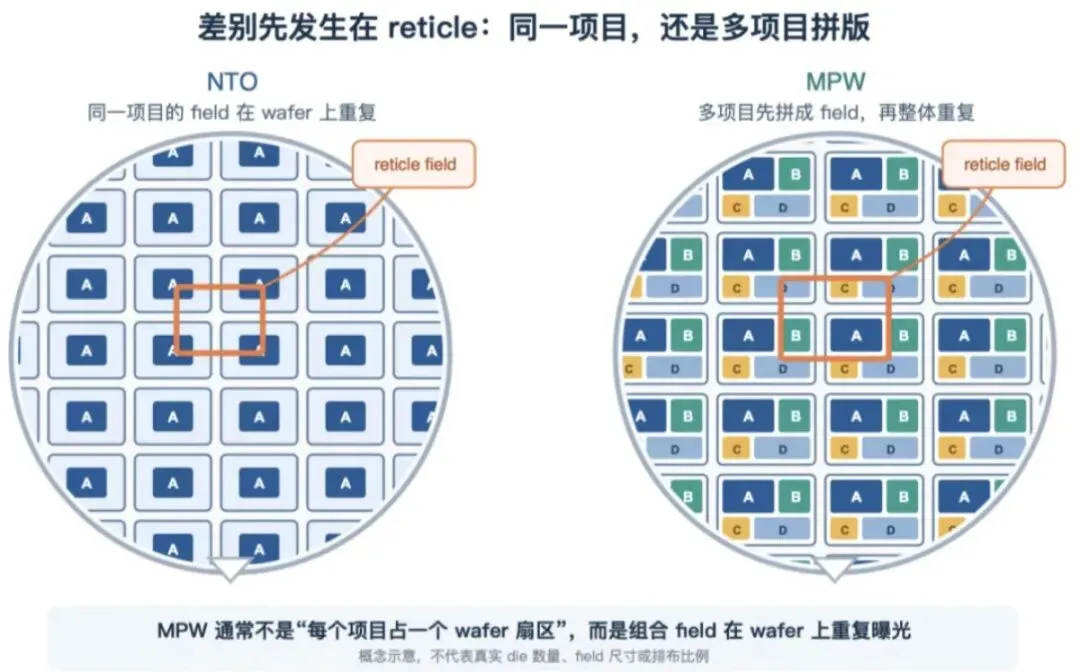

MPW的核心思路很直接：把多个不同芯片设计拼进同一套掩模版。掩模版是光刻的“底片”，传统单项目流片（NTO）是整个曝光场只放一个设计，在晶圆上重复排列。而MPW把曝光场切成若干小区域，每个区域塞一个不同设计，比如A、B、C、D。然后这套组合掩模版在整片晶圆上反复曝光，每个shot里都包含这组设计。最终一片晶圆上会产出成百上千个不同项目的芯片。

这带来的最大好处是成本分摊。一套掩模版的钱由所有参与项目按面积分摊，原本几百万的流片费可能降到几万块。对高校科研、初创公司、小批量验证来说，这是唯一能负担得起的路径。

当然，MPW也有代价。所有设计必须遵守统一的工艺规则，不能随意定制；切割分离时要精确识别每个项目；如果某个设计良率差，可能影响相邻区域；知识产权保护也更复杂。但这些代价换来的快速迭代机会，远比昂贵的一次性流片划算。

总结：MPW把芯片流片从“独栋别墅”变成了“合租公寓”，让更多创意有机会变成硅片上的现实。从立项到发布，它缩短了从想法到样片的距离，是半导体生态中不可或缺的创新孵化器。
