高压方形法兰标准解析与下载(JB_ZQ 4485;JB_ZQ 4486;JB_ZQ 4487;JB_ZQ 4488;JB_ZQ 4489等)
先以JB/ZQ 4485为例：
JB/ZQ 4485-2006是我国重型机械行业的高压法兰标准，由中国重型机械工业协会发布，2007年5月1日正式实施，替代旧版JB/ZQ4485-1997，专门针对液压系统、重型机械管路的高压连接场景设计，属于方形高压法兰。
一、标准概况
①标准属性：重型机械行业指导性标准，归口中国重型机械研究院
②压力覆盖：PN10、PN16、PN25三个等级（单位：MPa，属于高压级）
③结构型式：分为A型、B型两种结构，适配不同连接场景
④密封方式：O形圈径向密封，执行GB/T3452.1标准
⑤通径范围：常规覆盖DN25~DN80，扩展规格可至更大通径
二、压力等级与密封
1.压力等级
公称压力 | 压力值 | 适用工况 |
PN10 | 10MPa | 中低压液压回路、润滑系统 |
PN16 | 16MPa | 常规高压液压系统、冶金管路 |
PN25 | 25MPa | 高压重载液压回路、高压供油管路 |
2.密封与紧固件要求
①密封形式：采用O形密封圈实现径向密封，密封可靠，安装便捷，适配液压油、乳化液、水乙二醇等多种介质。不同通径、压力等级对应不同规格的O形圈，需严格按标准匹配（见表1）。
②紧固件要求：连接螺栓强度等级不低于8.8级，配套对应规格螺母，保证高压下的连接强度（关于是否配弹簧垫圈请查阅文章“对开法兰夹标准解析与使用要点”）。

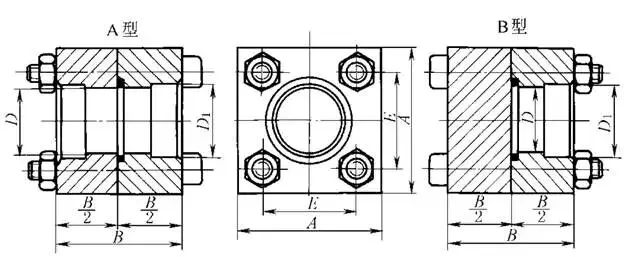

三、法兰类型与主要尺寸
该标准包含A型和B型两种法兰型式，均为方形四螺栓结构，区别在于连接功能：
A型法兰：结构为对开式双法兰对接，两端均可焊接钢管，用于两段高压管路之间的对接；
B型法兰：为单侧加长结构，一端焊接钢管，另一端可直接对接设备阀块、液压元件或箱体
表1：JB/ZQ 4485方形法兰常用规格主要尺寸，单位：mm
公称通径DN | 公称压力PN/Mpa | D | D1 | A | B | E | 螺栓 | 钢管(外径×壁厚) | O形圈（GB/T3452.1） | A型单重(kg) | B型单重(kg) |
25 | 10、16 | 25 | 34 | 80 | 70 | 55 | M12×100 | 34×4.5 | 3.8 | 4.2 | |
25 | 25 | 25 | 42 | 90 | 80 | 60 | M16×110 | 42×6 | 5.6 | 6.3 | |
40 | 10、16 | 40 | 49 | 100 | 80 | 70 | M12×100 | 48×5 | 45×2.65G | 5.4 | 5.8 |
40 | 25 | 40 | 61 | 110 | 90 | 75 | M16×110 | 60×10 | 45×2.65G | 6.5 | 8.7 |
50 | 10、16 | 50 | 61 | 110 | 90 | 75 | M16×110 | 60×5 | 56×2.65G | 6.6 | 7.6 |
50 | 25 | 50 | 77 | 140 | 110 | 100 | M16×130 | 76×12 | 56×2.65G | 14.0 | 16.0 |
65 | 10、16 | 65 | 77 | 140 | 110 | 100 | M16×130 | 76×8 | 75×5.3G | 13.8 | 15.7 |
65 | 25 | 65 | 90 | 160 | 140 | 120 | M20×160 | 89×12 | 75×5.3G | 23.1 | 26.3 |
80 | 10 | 80 | 90 | 160 | 140 | 120 | M20×160 | 89×8 | 90×5.3G | 22.0 | 25.8 |
四、标准规定法兰标记格式：法兰类型代号+公称通径/管子外径-公称压力 标准号
示例：
1.公称通径DN50、适配管子外径76mm、公称压力25Mpa的A型法兰：
法兰A50/76-25 JB/ZQ 4485—2006
2.公称通径DN40、适配管子外径48mm、公称压力PN16的B型法兰：
法兰B40/48-16 JB/ZQ 4485—2006
五、法兰的常用材料与适用场景
1、碳钢：20#、35#、Q235等，适用于常规无腐蚀液压工况；
2、合金钢：可适配更高压力、冲击载荷场景；
3、不锈钢：304、304L、316、316L等，适用于腐蚀性介质、洁净管路场景；
六、JB/ZQ4485高压法兰安装使用注意事项
1、规格与材质匹配校验
①确认法兰型式（A型/B型）、公称通径、公称压力（PN10/16/25）与设计文件完全一致，严禁低压法兰用于高压工况。
②核对适配钢管的外径、壁厚，必须与标准规定的尺寸匹配，钢管外径偏差过大会导致焊接强度不足或密封错位。
③确认法兰本体、螺栓、O形圈的材质与工作介质（矿物油、乳化液、水乙二醇等）、环境温度兼容。
2、外观与密封面检查
①法兰本体无裂纹、砂眼、磕碰损伤；O形圈密封沟槽光洁无划痕、毛刺、锈蚀，槽内无残留铁屑、杂质。
②连接螺栓强度等级不低于8.8级，螺母、平垫配套齐全；高压工况不推荐使用弹簧垫圈防松（10.9级以上螺栓严谨装弹簧垫圈），可采用锁紧螺母或螺纹锁固剂。
③O形圈无老化、开裂、变形、切口，尺寸规格严格按照表1规定。
3、焊接规范
①焊前预处理
钢管端部按焊接工艺开V型坡口（角度30°~35°，钝边1~2mm），去除坡口及周边20mm内的油污、锈蚀、氧化皮，露出金属光泽。
法兰焊接端与钢管同轴套装，对口间隙控制在1~2mm，管壁错边量不超过壁厚的10%，且最大不超过1mm。
焊接前用耐高温胶带封堵法兰密封槽，防止焊接飞溅、焊渣落入槽内，划伤密封面或后续损坏O形圈。
②、焊接工艺
按法兰材质匹配焊材：碳钢法兰（20#、Q355）推荐J422/J507焊条，不锈钢法兰选用对应奥氏体焊材。
采用分层多道焊，禁止一次焊透，减少焊接变形；施焊过程中按对角交替焊接，避免法兰单侧受热变形导致密封面偏斜。
严禁在密封槽侧施焊，控制焊接热输入，避免灼伤密封槽工作面；焊后自然冷却，禁止浇水骤冷，防止法兰产生内应力开裂。
③、焊后处理
清除焊渣、飞溅、毛刺，焊接接头做外观检查，无气孔、夹渣、裂纹等缺陷；PN25高压工况建议对焊口做渗透或磁粉探伤。
焊后校正法兰平面度与同轴度，确保法兰端面与钢管轴线垂直，偏差不大于0.5mm/100mm。
彻底清理密封槽，确认槽内无异物、无焊接变形，槽面光滑无损伤。
4、密封件安装规范
安装前用洁净液压油或兼容润滑脂薄薄涂抹O形圈表面，减少安装摩擦，避免强行装配导致密封件剪切损坏。将O形圈平稳嵌入密封槽内，全程避免扭曲、过度拉伸，确保O形圈完全落入槽底，无扭转、翘起、卡滞。
禁止在密封槽内加注密封胶、生料带等填充物，不仅无法提升密封效果，还可能因胶层脱落污染液压系统，或导致O形圈挤出失效。法兰对接前应再次检查O形圈位置，确认无移位、脱落后，缓慢平稳将法兰对接到位，禁止强行顶推。
5、法兰对接与螺栓紧固
①对接校准
A型管-管对接：两片法兰保持同轴，中心偏差不超过0.5mm，禁止强行对口、撬装就位。
B型管-设备连接：法兰与设备接口贴合紧密，四周间隙均匀，无张口、偏斜。
②螺栓紧固要求
螺栓穿向一致，螺母置于法兰外侧，配合高强度平垫使用；不锈钢螺纹可少量涂抹钼基润滑脂，防止高压下螺纹咬死。严格遵循对角、分步、均匀的紧固原则，分2~3次拧紧：
初拧：按对角顺序拧至额定扭矩的30%~50%，使法兰初步贴合定位；
终拧：保持对角顺序拧至规定扭矩，每遍拧紧增量不超过额定扭矩的50%。
8.8级螺栓参考紧固扭矩（液压工况）：
·M12：45~55N·m
·M16：90~110N·m
·M20：160~190N·m
最终扭矩以系统设计要求为准，PN25高压等级取偏高值；严禁超扭矩紧固，避免螺栓屈服或法兰变形。10.9及以上螺栓严禁安装弹簧垫圈（原因请查阅文章“对开法兰夹标准解析与使用要点”）。
6、压力试验与验收
安装完成后按系统规范进行压力试验，试验压力为公称压力的1.5倍（PN10→15MPa，PN16→24MPa，PN25→37.5MPa）。
试压前排净系统内空气，分级升压：先升至试验压力的50%检查无异常，再逐级升压，每级保压2~3min。
达到试验压力后保压10~30min，压力降不超过规范允许值，且法兰密封面、焊接处无渗漏、无可见塑性变形为合格。
试压过程中禁止敲击法兰、螺栓；发现渗漏必须完全泄压后处理，严禁带压紧固螺栓或补焊。
与此类似的方形法兰还有：

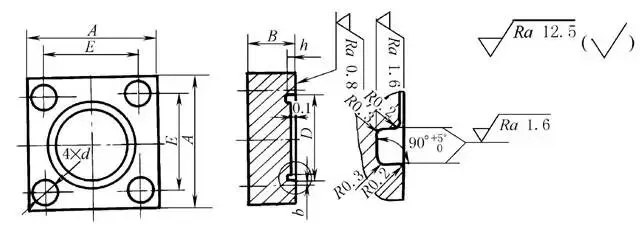

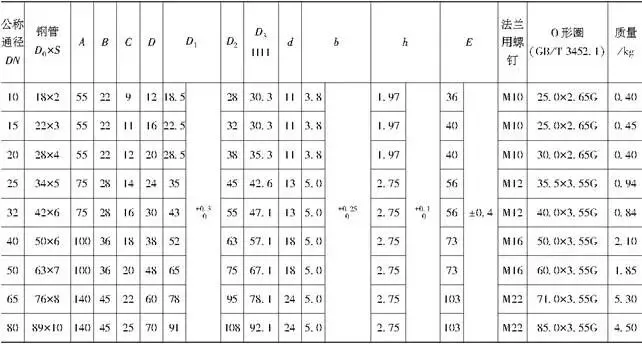

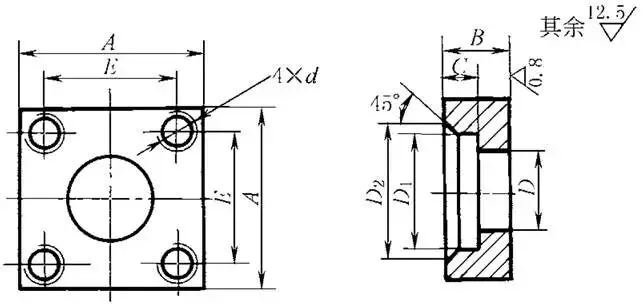

1、直通法兰(PN=20MPa)(JB/ZQ 4486—2006)
适用于公称压力PN20MPa，温度-25~80°C的介质。
标记示例
公称通径DN为20mmm的直通法兰:直通法兰20 JB/ZQ 4486—2006
注: 1.直通法兰配用的螺栓按GB/T3098.1，强度等级为8.8。
2.直通法兰材料为20钢。

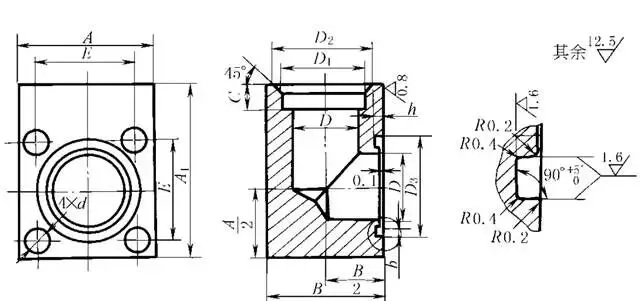

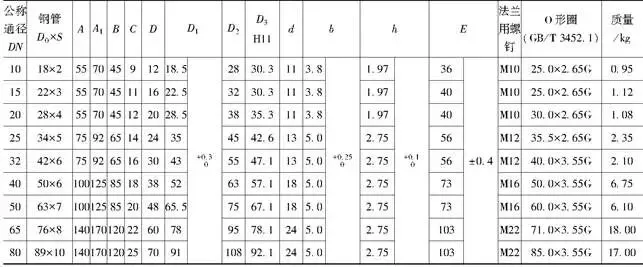

2、直角法兰(PN=20MPa)(JB/ZQ 4487—2006)
适用于公称压力PN20MPa，温度-25~80°C的介质“”
标记示例
公称通径DN为20mmn的直角法兰:直角法兰20 JB/ZQ 4487—2006
注: 1.法兰配用的螺钉按GB/T 3098.1，强度等级为8.8。
2.法兰材料为20钢。

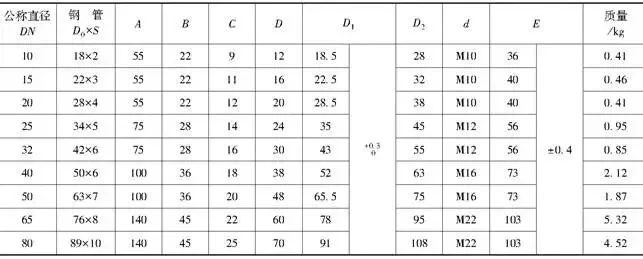

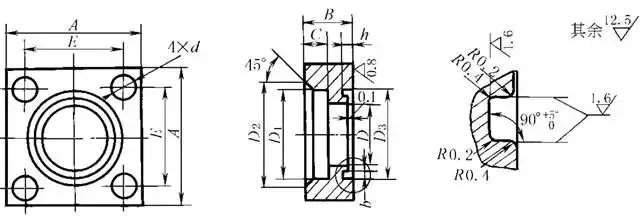

3、中间法兰(PN=20MPa)(JB/ZQ 4488—2006)
适用于公称压力PN20MPa，温度-25~80°C的介质。
标记示例：
公称通径DN为20mmm的中间法兰:中间法兰20 JB/ZQ 4488—2006
注: 1.法兰配用的螺钉按GB 3098.1，强度等级为8.8。
2.该法兰与直通法兰相配，用于管道中间连接。
3.法兰材料为20钢。

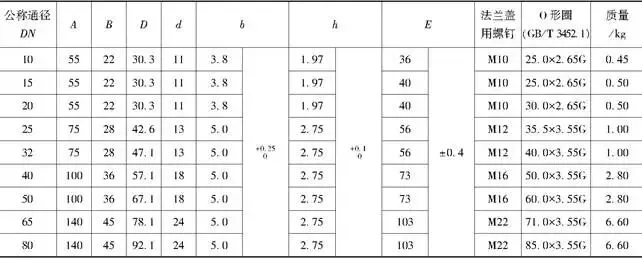

4、法兰盖(PN=20MPa)(JB/ZQ 4489—2006)
适用于公称压力PN20MPa，温度-25~80°C的介质。
标记示例
公称通径DN为20mmm的法兰盖:法兰盖20 JB/ZQ 4489—2006
注: 1.法兰配用的螺钉按GB/T 3098.1，强度等级为8.8。
2.法兰材料为20钢。
3.锻钢制螺纹管件（GB/T 14383)、钢制对焊无缝管件(GB/T 12459)。

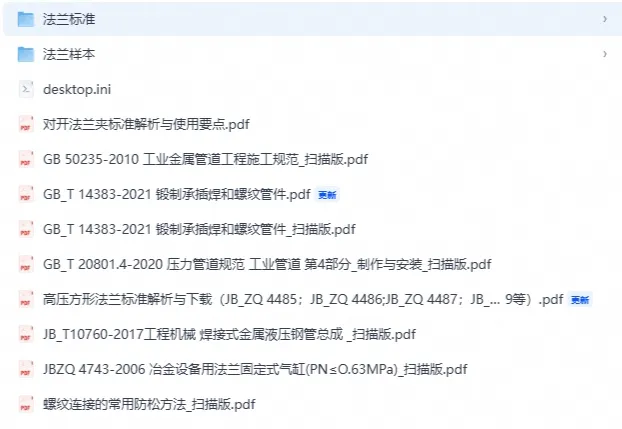

本文的原文档和相关标准下载链接：法兰标准与样本、应用须知
