AI 是怎么控制 Virtuoso 的?从 Agent 到 SKILL Bridge 的完整过程
AI 控制 Virtuoso，难的从来不是「让大模型生成代码」，而是给它搭一条可执行、可检查、可追溯的操作链路——因为在这条链路上，SKILL 返回成功，绝不等于电路正确。
—— 远山 RFICer
摘要：在 RF Design Agent 项目里，这条链路已经跑通了完整的 LNA 设计流程：tsmc 工艺，RFICer / lna_test / schematic，Virtuoso 6.1.8-64b + Spectre 18.1.0.077。最终在 2.400 GHz 上做到 S22 = −59.66 dB / S11 = −23.22 dB / S21 = 28.10 dB / NF = 3.16 dB。本文所有代码、输出与报错，均来自这套真实环境。
很多人用 AI 做芯片设计，第一反应是让大模型生成一段 Python，或者解释一张电路图。但如果想让 AI 真正操作 Cadence Virtuoso，事情完全不一样。
AI 不仅要知道想做什么，还必须通过一个真实、可执行、可检查的接口，把动作送进 EDA 环境，再把结果读回来。
在 RF Design Agent 里，这条链路是：
Agent → Python → Bridge → SKILL → Virtuoso → Spectre → 结果回读
这一期拆解整条链路，并重点讲一件最容易被忽略的事：SKILL 返回成功，不等于电路正确。
WHY
为什么不能只让 AI 生成代码？
假设给 AI 一条指令：
「在 Virtuoso 里创建一个新 Cell，放一个 NMOS。」
大模型能生成代码，也能说出该调哪些 Virtuoso 功能。但代码生成 ≠ 电路已创建。
真跑起来要回答的是这些：
| 电路真变了吗？ | |
| 指标达标了吗？ |
前四层是“通信成功”，后两层才是“工程成功”。只做前四层，AI 永远只能给建议，形不成闭环。
所以我把系统拆成职责明确的模块：
Agent 决定做什么
Python 组织请求、校验参数、管理流程
Bridge 跨进程 / 跨机传输
SKILL Virtuoso 内部的真实执行
回读 网表 + 仿真结果，验证到底成没成
TOPOLOGY
真实拓扑：先搞清楚“谁挂在谁上面”
这是最容易被想错、也是排查时的第一依据。我的实际部署：
Windows host — vmrun + VMware Tools（进程注入 / 文件互拷）
↓
Linux VM（CentOS 7） — X server :0（gdm 自动登录）
↓
Virtuoso（CIW） — ~/.cdsinit → virtuoso_setup.il → ramic_bridge.il
↓ ipcBeginProcess(…) 就在这里把 daemon 拉起来
bridge daemon（TCP 65156） ← guest 内的 Python 客户端（loopback 连接）
↓
Spectre（独立进程）
三个必须刻进脑子的事实：
1. daemon 不是 systemd 起的，是 Virtuoso 自己起的。所以“VM 重启后连不上”的根因永远是Virtuoso 没起来，不是 daemon 配置坏了。
2. host 到 guest 没有 SSH。我这台的 VM 网卡是 DOWN 的，唯一通道是 vmrun + VMware Tools。
3. 客户端 Python 跑在 guest 内，不需要端口转发，最省事。

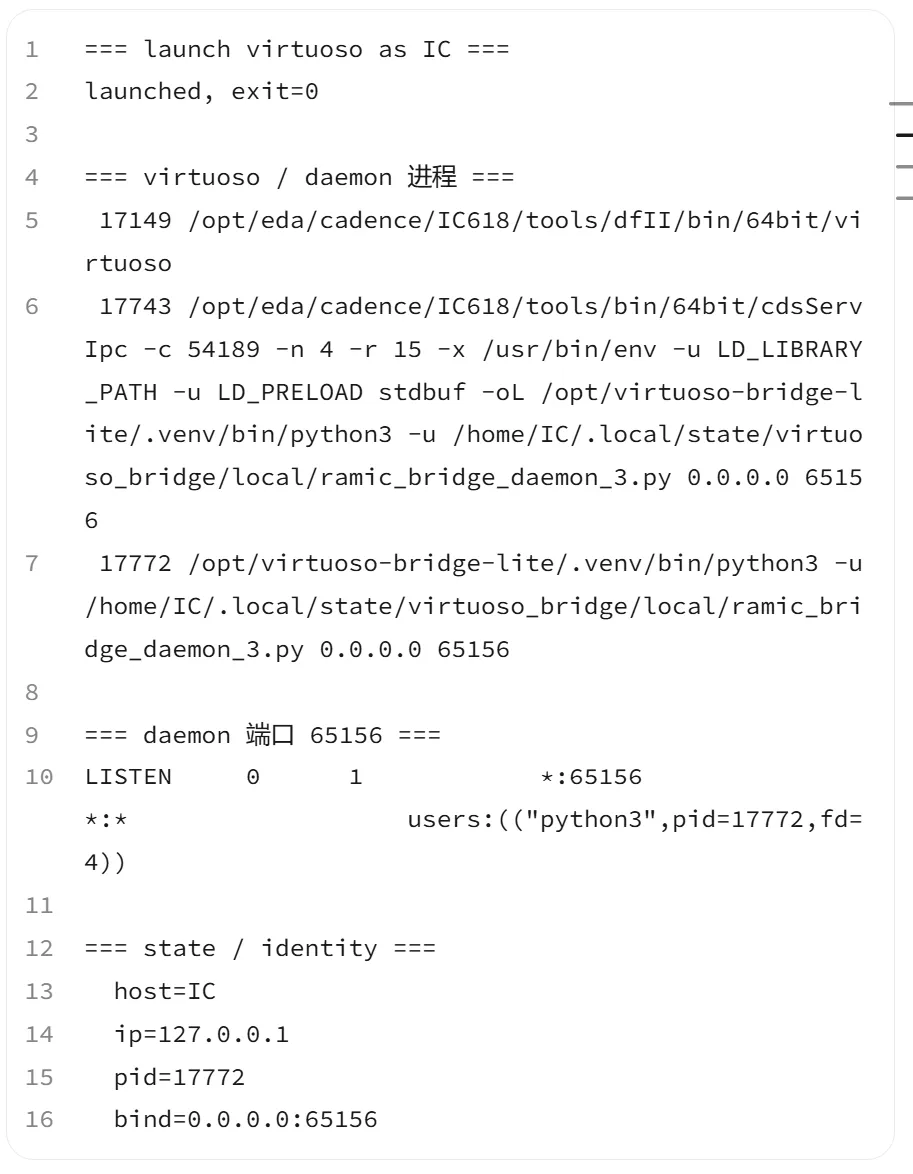

拉起后 ss -ltnp | grep 65156 的监听行，配合 ps -eo pid,args 里 virtuoso 与 ramic_bridge_daemon 的父子进程关系。
AGENT
Agent：确定性优先，不要让 LLM 自由发挥
Agent 是任务规划者。它把自然语言转成明确操作：
1. 打开目标 cellview
2. 读取器件当前参数
3. 计算 / 决策新的参数
4. 写回参数
5. 保存 → 导出网表 → 静态校验
6. 跑仿真 → 读结果 → 判定
关键工程原则：不要让大模型每一步临时发挥。
我踩过最狠的一次：为了控制 MOS 总宽，我按直觉写 nf 参数。结果网表里器件纹丝不动。后来做了 6 点对照实验才搞清楚——
fingers 才生效，nf 是脱钩的陈旧显示字段。网表的 nf 和总宽只由 fingers 决定：w_total = w × fingers。
这类 PDK 语义不在大模型的训练数据里，也无法靠推理得出。正确做法是：为常见 EDA 操作定义固定接口和参数结构，Agent 按接口组织任务，而不是每次让模型猜该写哪个字段。

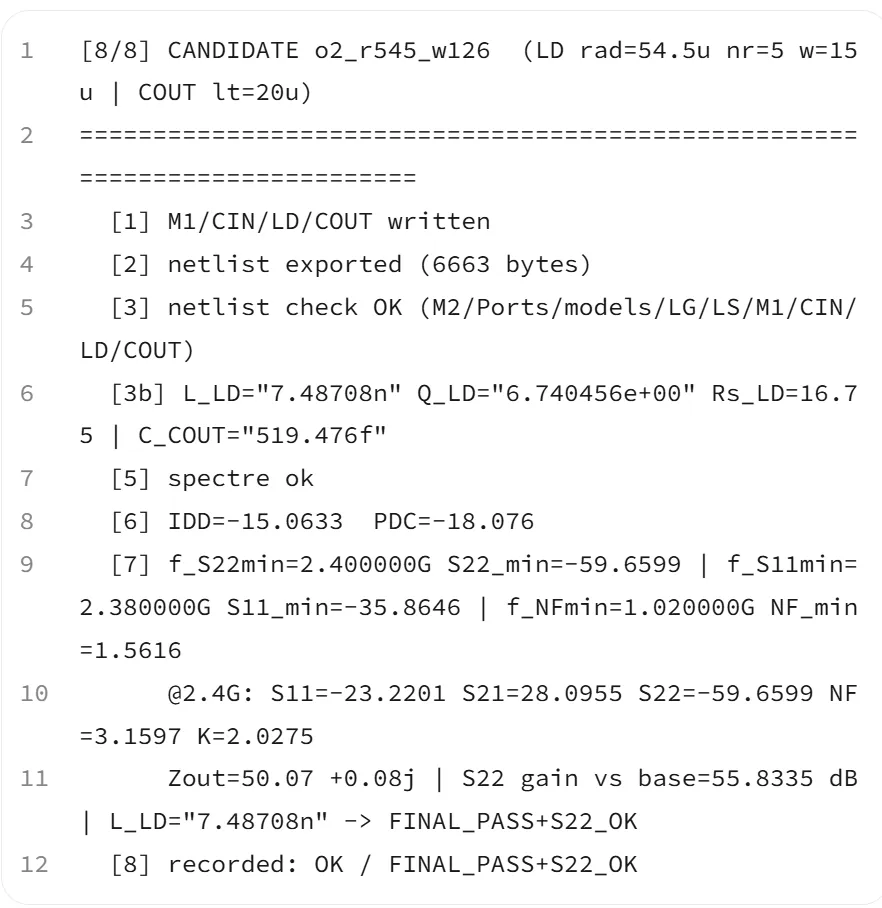

candidate_search.py 里一个候选点的真实执行日志（含 CANDIDATE / [2] / [3b] / @2.4G 各阶段输出）。
PYTHON
Python：协调层，同时也是校验层
Python 负责：统一接口、参数校验、调用 Bridge、等结果、记日志、调度仿真。
真实调用只有两行：
from virtuoso_bridge import VirtuosoClient
from virtuoso_bridge.virtuoso.schematic.params import _run_batched_param_update
client = VirtuosoClient.local(port=65156)
# 写参数
_run_batched_param_update(client, "RFICer", "lna_test", "M1",
{"w": "5.5u", "fingers": "20", "l": "60n", "m": "1"})
# 读派生值
r = client.execute_skill('...SKILL 表达式...', timeout=60)
print(r.output)
但 Python 层真正值钱的不是“发请求”，而是“发之前校验、发之后复核”。
我的引擎在每个候选点都做网表静态校验——把导出网表逐行比对，确认参数没被 PDK 静默钳位：
LD : LD (net13 net31 0) spiral_sym_mu_z w=15.0u nr=5 rad=54.5u lay=9 spacing=2u gdis=50u m=1
COUT : COUT (net8 net13 0) mimcap_woum_sin_rf lt=20u wt=12.6u lay=7 m=1 mimflag=3
M1 : M1 (net1 net19 net16 0) nch l=60n w=110.00000u m=1 nf=20
errors: NONE
注意两个细节，都是真实踩出来的：
w=15.0u 而不是 15u：PDK 会把 15u 规范化成 15.0u。所以指纹校验必须做数值比对，字符串比对会误报。
w=110.00000u：网表里打的是总宽。我一度把 M2 的 w 当单指宽写 40u，结果总宽变成 40u × 20 = 800 µm，器件直接被写坏。
Python 层应该是确定性的：建库、设参、查仿真状态这类操作用固定规则，不要每次让模型重新猜步骤。
BRIDGE
Bridge：跨进程、跨机器的传输层
Bridge 解决“外部控制逻辑怎么把请求送进 Virtuoso 进程”。
它的一端是 Python 客户端，另一端是跑在 Virtuoso 里的 SKILL daemon。~/.cdsinit 里的钩子长这样（真实内容）：
; virtuoso_setup.il
setShellEnvVar("RB_DAEMON_PATH"
"/home/IC/.local/state/virtuoso_bridge/local/ramic_bridge_daemon_3.py")
setShellEnvVar("RB_PYTHON_PATH" "/opt/virtuoso-bridge-lite/.venv/bin/python3")
setShellEnvVar("RB_PORT" "65156")
load("/home/IC/.local/state/virtuoso_bridge/local/ramic_bridge.il")
ramic_bridge.il 用 ipcBeginProcess() 把 daemon 拉起来：
RBIpc = ipcBeginProcess(sprintf(nil
"/usr/bin/env -u LD_LIBRARY_PATH -u LD_PRELOAD stdbuf -oL %s -u %L %L %L"
RBPython RBDPath host RBPort)
"" 'RBIpcDataHandler 'RBIpcErrHandler 'RBIpcFinishHandler logpath)
几个部署时必须注意的点：
端口是 host 全局的，靠 HMAC token 鉴权（token 在 ~/.virtuoso-bridge/bridge_token，0600）。客户端和 daemon 必须读到同一个文件。
最常见的报错是 token mismatch：根因是 Python 用 root 身份跑，去找 /root/.virtuoso-bridge/，而 daemon 是 IC 身份起的。解法就一句：任何 guest Python 都必须 export HOME=/home/IC。
协议 / 端口 / 启动方式取决于部署，不要照搬。我这里是版本 0.8.0、端口 65156、local 模式；换机器要重新确认。
SKILL
SKILL：真正的执行者
SKILL 负责 Virtuoso 内部动作：打开 cellview、读写 CDF、创建 / 修改器件。读一个器件参数的真实写法：
let((cv i cdf p)
cv = dbOpenCellViewByType("RFICer" "lna_test" "schematic" "schematic" "a")
i = car(setof(x cv~>instances x~>name == "M1"))
cdf = cdfGetInstCDF(i)
p = car(setof(q cdf~>parameters q~>name == "w"))
if(p then p~>value else "")
)
返回："5.5u"。
到这一步，五个角色的分工就清楚了：
KEY LESSON
最关键的一节：SKILL 返回成功 ≠ 电路正确
这是整条链路上最贵的一课。我用三个真实案例说明。
案例 1：派生值可以是陈旧的（差 5.3 倍）
我读 LD 电感的 L_single，SKILL 正常返回：2.28707n。但我用实测 Zout 反算，这个电感应该是 ~12 nH。
原因：派生值是“上次计算留下的缓存”，不是当前几何参数的实时重算。只有把参数重新写回一次，派生值才会刷新。
| 5.3× | |||
| 3.9× |
（上表是 rad=75u / nr=5 时的对照；最终设计改到 rad=54.5u，L 随之变为 7.487 nH。数值随几何变化，但“陈旧值不可信”这个结论与几何无关。）
如果我用陈旧值指导设计，整个输出匹配会算错方向。教训：SKILL 返回值也要交叉验证，不能因为“有值”就采信。
案例 2：l 和 fingers 不能同批写
把 l 与 fingers 放在同一批参数里写，l 会被 PDK 静默钳到 130n（目标是 60n）。必须分两批：先 {w, fingers, m}，再单独写 {l}。
这类行为不报错、不警告，只是结果不对。
案例 3：仿真“成功”但结果不可信
结果 CSV 的行数比候选点多——36 个点跑出 74 行。根因：launcher 没清上一轮的文件，引擎是 append 模式，历史行混进来了。
另一个：oppoint 里读到的 IDD/PDC 单位已经是 mA/mW，我一度再乘 1000，得到 −12650 mA 这种荒谬值。（自检办法：PDC / IDD 应该等于 VDD。）
所以系统必须区分三种“成功”：
| test_connection() | |
| execute_skill | |
| 工程成功 | 网表参数正确 + 仿真结果达标 |
前两层是手段，第三层才是目的。
CHECKLIST
怎么判断链路真的通了？逐层检查
我不看“某个程序有没有启动”，而是逐层查：
| [vm] VMware Tools 就绪 | ||
| virtuoso pid=17149 | ||
| *:65156 | ||
| 连接 127.0.0.1:65156 成功 | ||
| virtuoso 6.1.8-64b | ||
| RFICer/lna_test/schematic | ||
| CDF M1.w = "5.5u" | ||
| sub-version 18.1.0.077 | ||
写成脚本就是 8 项自动化检查，一次跑完给 ALL_GREEN：
[OK] 1. import virtuoso_bridge
[OK] 2. VirtuosoClient.local + test_connection
[OK] 3. execute_skill(getVersion)
[OK] 4. dbOpenCellViewByType
[OK] 5. 列举原理图实例（17 个）
[OK] 6. 读取 CDF 参数（M1.w = "5.5u"）
[OK] 7. Spectre 二进制可用
[OK] 8. .env 关键项完整
结果：8/8 通过 ALL_GREEN
把这个做成每次开工的例行动作。跳过它直接跑引擎，会浪费一整轮仿真时间。

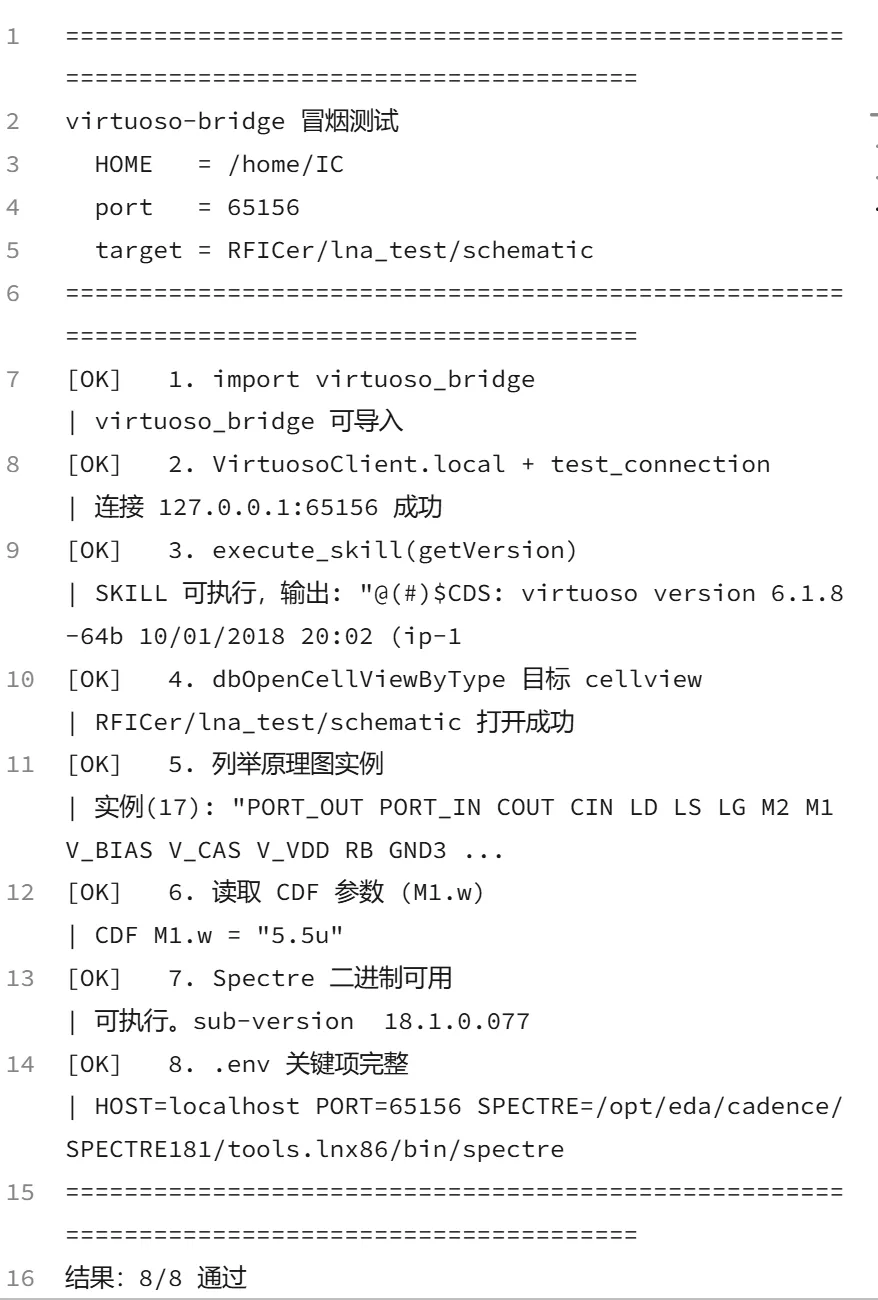

bridge_smoke.py 的完整终端输出。
LAYERS
为什么要拆这么多层？
如果把所有功能塞进一个大脚本，早期跑几个例子很快，但一旦复杂度上来，问题根本没法定位。
拆开之后，出问题能立刻判断是哪一类：
| 设计本身 |
这也为后面的自动化打下了基础。在这套链路上，我已经跑完：
Phase 3C：M1 宽度 × CIN 扫描，36 + 6 个候选点
Phase 3D：输出匹配优化，51 个候选点
结果：S22 从 −3.83 dB 优化到 −59.66 dB（+55.83 dB），且 S11 / S21 / K 同时改善，NF 与功耗基本不变
这些不是“AI 生成了一版设计”，而是AI 在真实 EDA 环境里跑出来的仿真结果。
THE END
本期小结
AI 控制 Virtuoso 的关键，不是让大模型“知道”Virtuoso，而是给它建立一条可执行、可检查、可追溯的操作链路。
三个要点：
1. 分层：Agent / Python / Bridge / SKILL / 回读，各司其职，故障可定位。
2. 确定性优先：PDK 语义不在模型里（fingers vs nf、派生值陈旧、参数被钳位），必须用固定接口和交叉验证兜住，不要让模型猜。
3. 验证要到底：通信成功 ≠ SKILL 成功 ≠ 电路正确。只有网表参数正确 + 仿真指标达标，才算闭环。
下一期：手把手搭建环境——Windows 上的 Agent 怎么连 Linux 虚拟机里的 Virtuoso。
