母线槽施工技术指南:母线选型、电流计算、安装节点示意图及支吊架体系!

来源：机电天下

随着电力产品的改进与发展，母线槽得到了快速发展和应用。其本身是以铜排、铝排为导电介质的“大电缆”，相较于传统的电力电缆，母线槽具有安装方便，施工灵活，体积小容量大，设计施工周期短，使用寿命长等优点。在高层建筑及一般工业建筑中已经越来越多的取代了电线电缆用作大功率电力输送。

母线的施工组织设计，应充分考虑经济合理性、技术可行性及运行安全性等因素，确定最优方案，还应充分满足施工安装，维护检修，插接箱接驳便利性等要求。

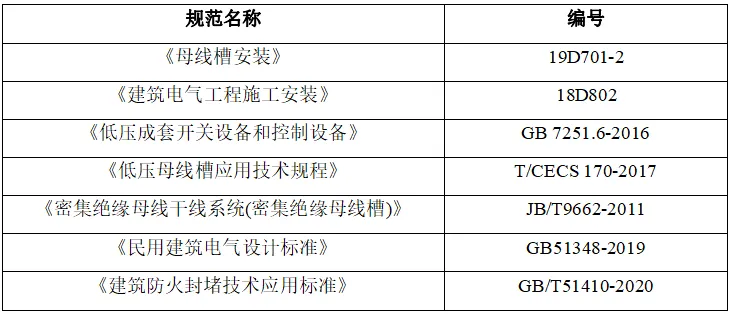

一、编制依据

二、适用范围

本指南适用于新建、扩建、改建的民用建筑和一般工业建筑内交流额定电压不高于1kV母线槽的安装，不适用于爆炸危险环境或具有腐蚀性等特殊场所。

三、技术要点

母线施工技术要点包括母线选择，母线本体安装，母线支吊架安装，防火封堵等施工内容。

3.1母线选择

母线设计选型及深化设计时，应从线路类型，额定电流大小，使用场合对母线的材质、型式、电流等级进行选择。

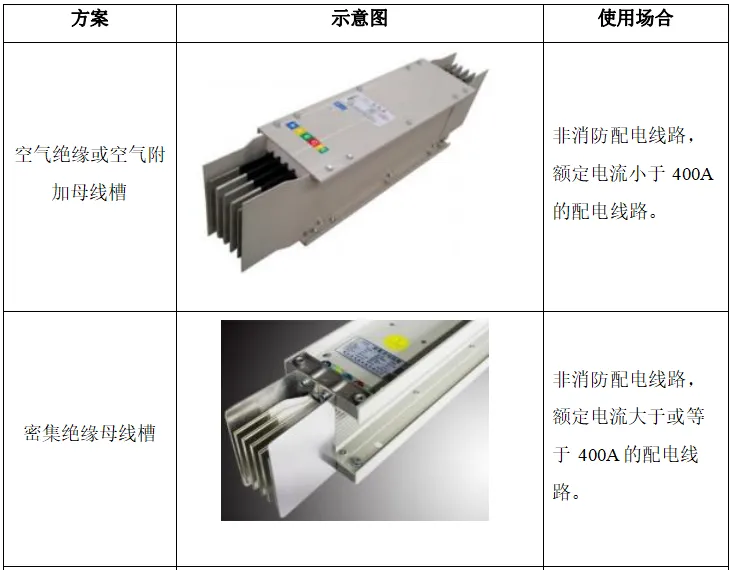

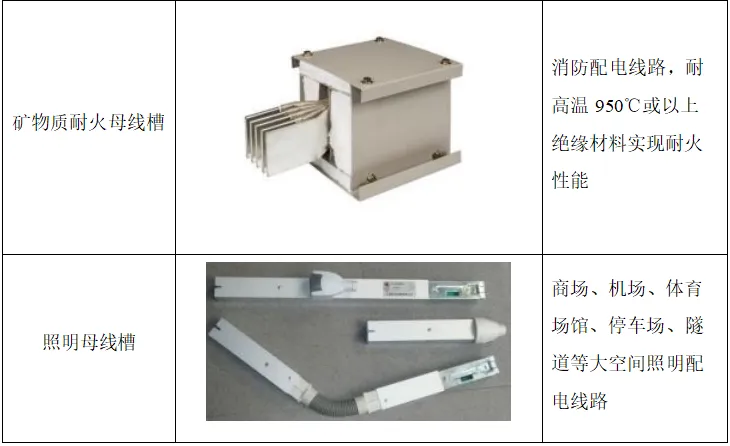

3.1.1母线的型式介绍

3.1.2母线的额定电流计算

表3.1不同类型母线槽额定电流范围

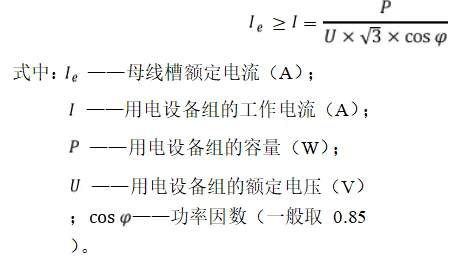

母线工作额定电流计算：

一般场景下，母线选型可根据以上原则，先根据使用场合及线路类型，确定母线材质、形式；再根据设计图功能需求，计算末端负载负荷电流，选取相应电流规格。

特殊场合对母线槽性能有特殊要求时，应符合下列规定：

1）用于图书馆、陈列室、档案室以及重要的易燃物堆(存)放区的场所，应选用防火母线槽；

2）非消防配电线路埋地、浸水的场所宜选用浇注式母线槽或防护等级达到IP68 的其他母线槽；

3）存在有油、气、颗粒物等易燃易爆物质逸出场所的配电线路，应选用与爆炸危险环境相适应的防爆母线槽。

3.2母线本体安装要点

在建筑安装工程中，母线的造价相对昂贵，且多为厂家提前预制加工，现场拼接安装。为减少造价，同时提高现场一次成型率，需提前对图纸进行审核，结合BIM技术进行深化设计，优化母线路由，型号，确定平面位置及标高；厂家结合现场实际情况实测实量，统一预制化加工，最后现场安装。

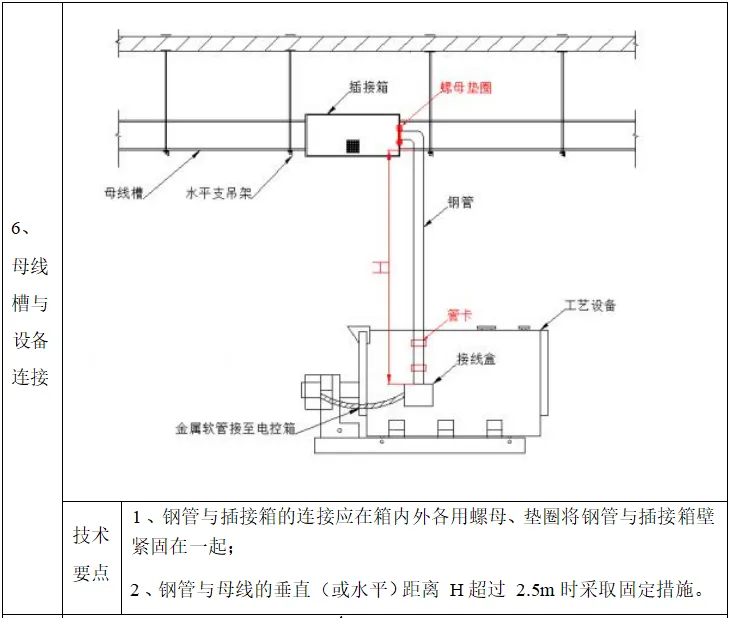

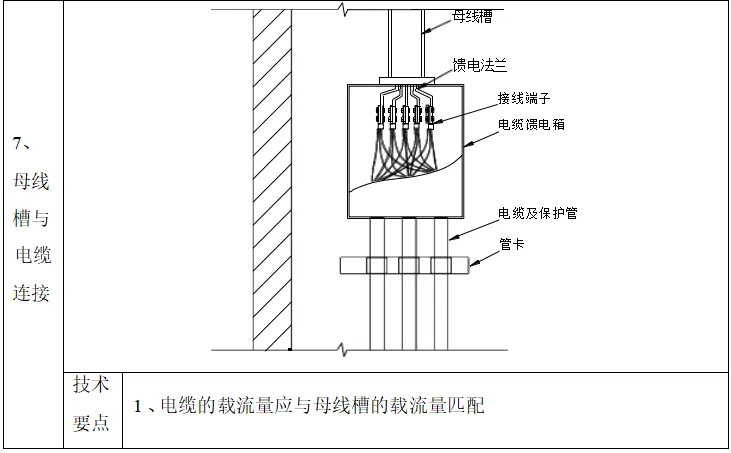

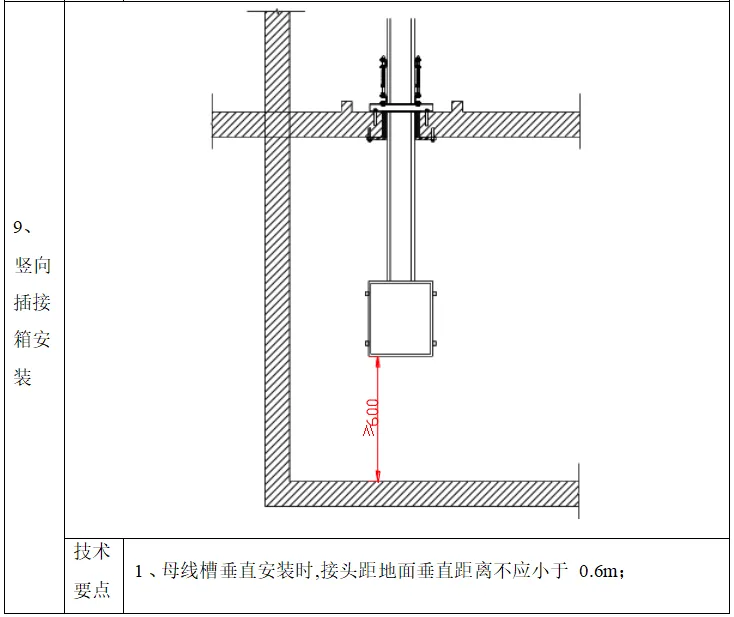

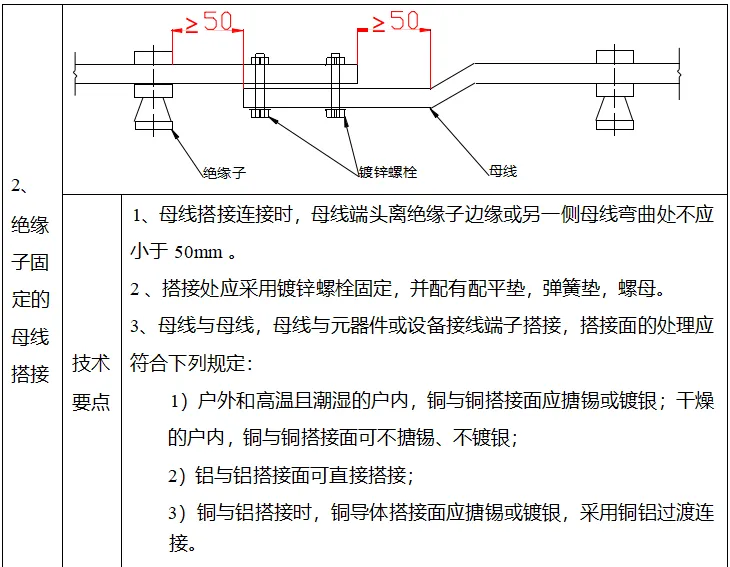

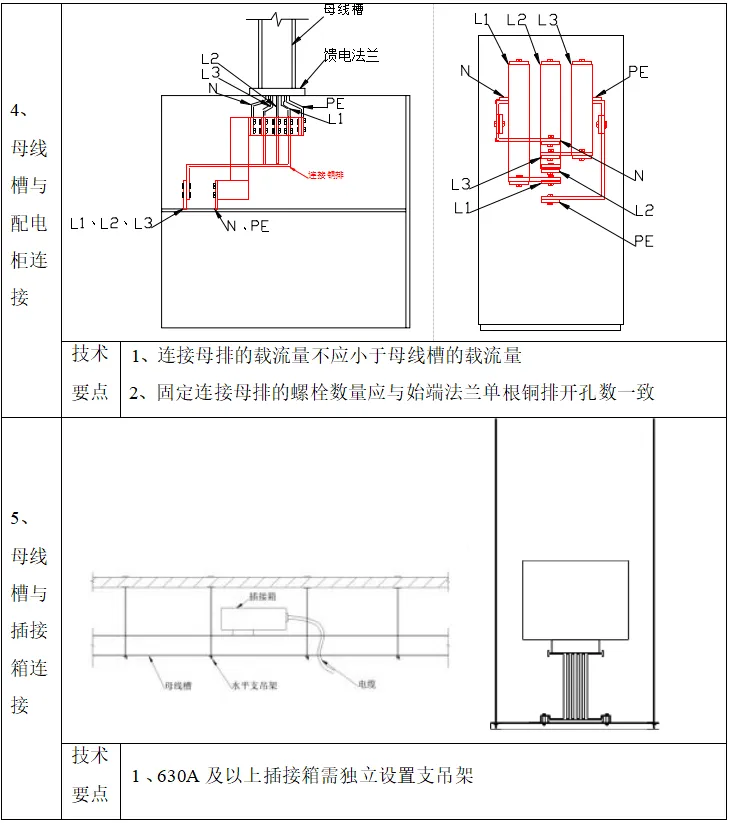

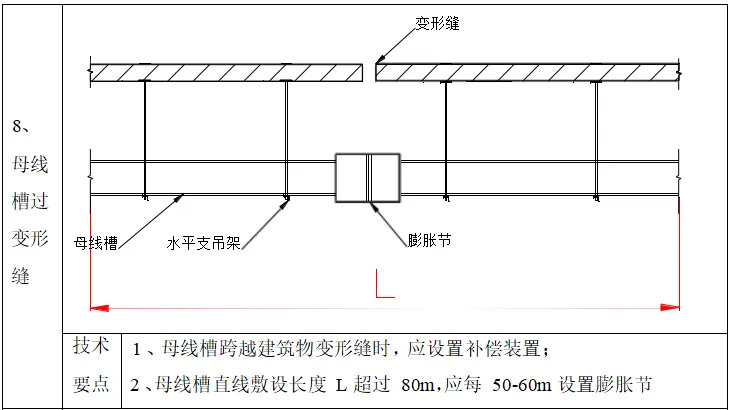

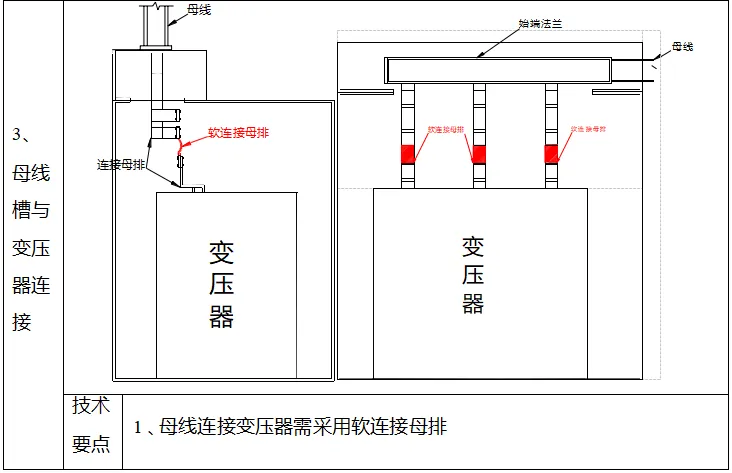

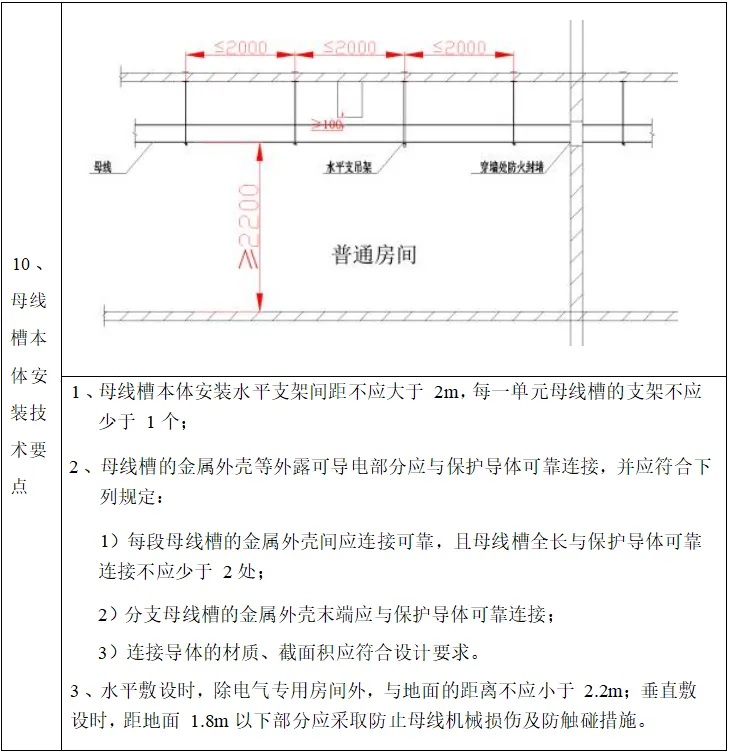

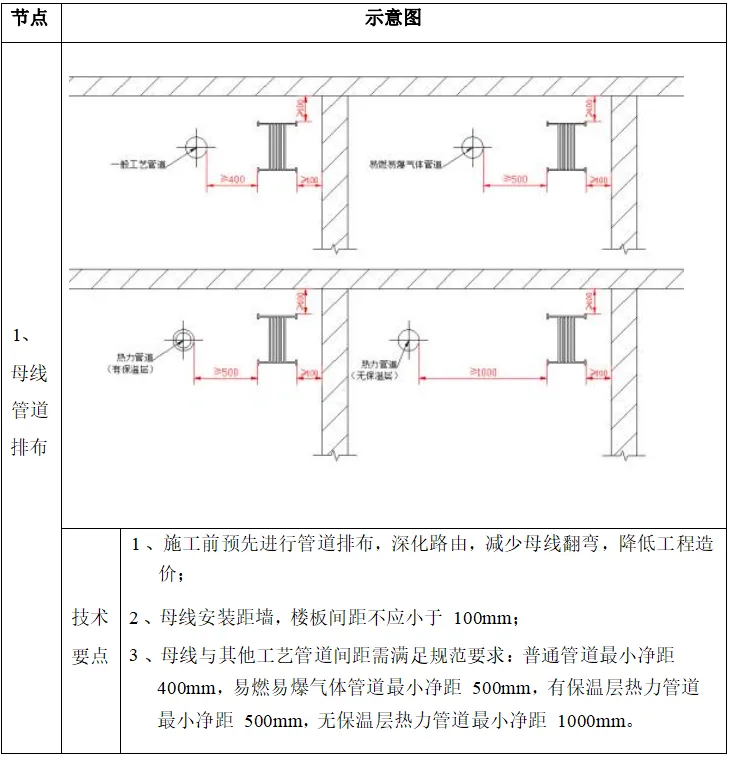

表3.2母线槽安装节点示意图

3.3母线支吊架体系

母线支架应根据母线的安装方式，母线类型，母线材质，母线额定电流大小（母线自重）进行选择及配置。

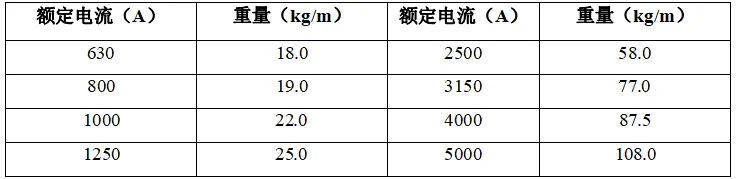

其中母线自重以最常用的密集绝缘母线槽为例：

注：额定电流值根据《密集绝缘母线干线系统(密集绝缘母线槽)》JB/T9662-2011 确定，单位重量值根据生产企业调研数据中相对较大数值编制。在项目实际应用中以具体厂家提供数据为准。下文中支吊架计算均以密集绝缘母线槽为例：

3.3.1母线水平安装支架体系

3.3.1.1母线水平吊装

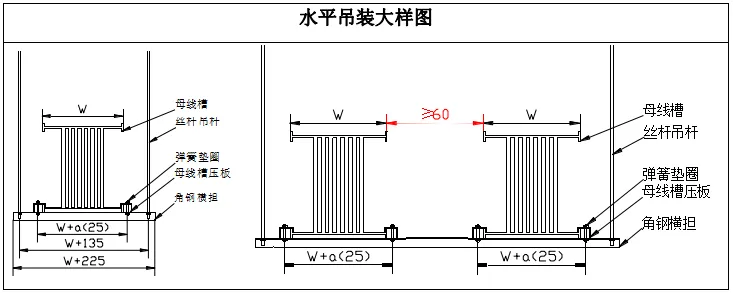

1、水平吊装大样图

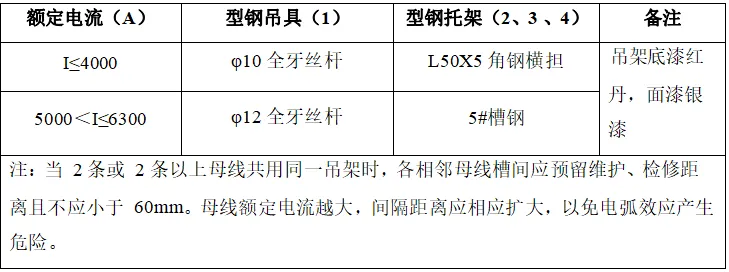

2、支吊架选用标准：

3、水平支架安装技术要点

①水平支架间距不应大于2m，每一单元母线槽的支架不应少于1 个；

②母线槽水平安装采用圆钢（全牙丝杆）固定时，母线槽圆钢吊杆直径不得小于8mm，照明母线槽的圆钢吊架直径不得小于6mm，并满足机械强度的要求。

③母线支架应安装牢固，采用金属吊杆固定时应增设防晃支架。

3.3.1.2母线水平臂装

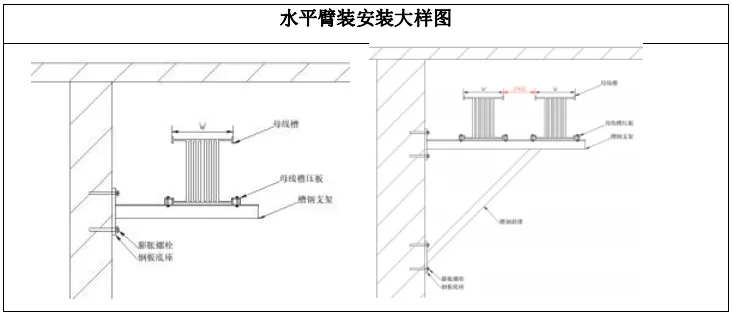

1、水平臂装大样图

2、支架选用标准

3、技术要点

沿墙敷设支架应充分考虑母线重量设置斜撑。

3.3.1.3水平支架设置

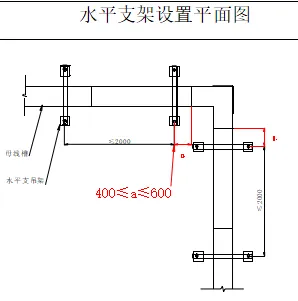

1、水平支架设置平面图

2、技术要点

水平或垂直敷设的母线槽固定点应每段设置一个，且每层不得少于一个支架，其间距应符合产品技术文件的要求，距拐弯0.4m～0.6m 处应设置支架，固定点位置不应设置在母线槽的连接处或分接单元处。

3.3.2母线竖向安装支架体系

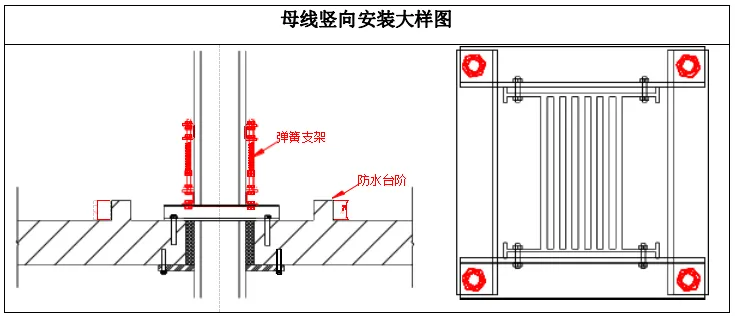

1、大样图

2、支架安装注意要点

1）母线槽垂直安装时，每层楼每单元应安装1副弹簧支承器；

2）对垂直安装的母线槽应在其四周设置防水台，台阶高度不应小于50mm；

3）当母线槽沿墙垂直安装时,弹簧支承器宜安装在母线槽的两侧；当特殊情况时，也可安装在母线槽的前后；

4）当弹簧支承器的槽钢底座采用膨胀螺栓固定在楼板上时，每根底座的固定点不应少于两处；

5）生产厂家出厂时弹簧支承器的弹簧应进行预压缩，并向安装单位提供压缩量与重量的关系式；

6）弹簧应与底座垂直，并处于半压缩状态，弹簧的上螺母应处于松开状态

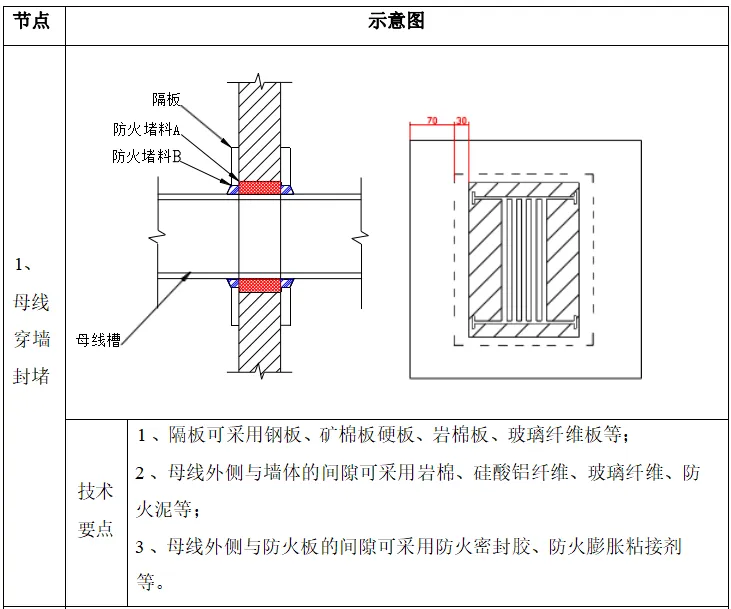

3.4防火封堵

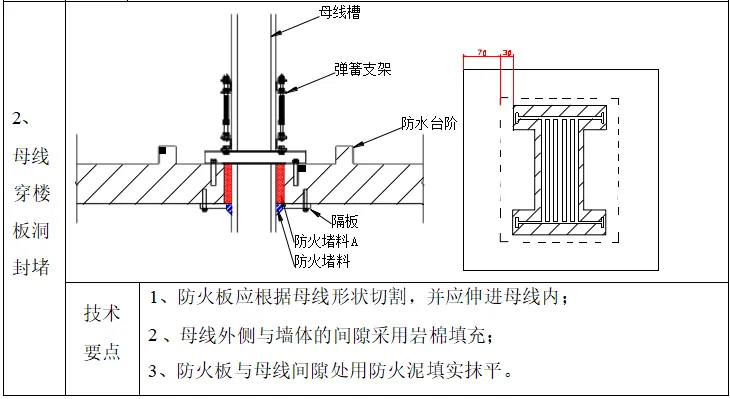

母线槽安装完毕后，应对穿越防火墙和楼板的孔洞进行防火封堵，防火封堵应符合设计及规范要求。
