常见问题(八) | 协同工具软件-标准层与【楼层组装】的应用

盈建科BIM智能设计软件，基于盈建科自主知识产权的BIM平台及参数化建模技术，面向施工单位提供的专业施工深化设计工具，为工程技术人员施工深化设计、安全计算、项目精细化管理等提供数字化解决方案。

其中，协同工具软件的主要功能是将二维图纸转为三维模型，本期主要为大家讲解【楼层组装】功能的应用。

在盈建科(YJK)中，“标准层”和“楼层组装”是两个不同层级的概念，可以通俗地理解为：标准层是“模板”，定义了一层楼的构件布置。楼层组装是“清单”，将这些“模板”按顺序排列，并设定每层的高度和标高，最终构成整栋楼。

1.标准层是结构建模时的工作层，用于定义构件的平面布置、截面、荷载等。其核心特点是可复用，即多个自然层可以共用同一个标准层。当标准层被修改时，所有关联的自然层都会自动同步更新，从而极大减少重复建模的工作量；

2.楼层组装是将已定义好的标准层，按照从下到上的顺序，组合成一栋完整建筑的过程。

例如，下图第4标准层，对应的是四层、五层2个楼层的结构，因此在楼层组装中会自动组装两次。在【楼层组装】中修改自然层的层高、组装次数、组装顺序以及标高关系等，会直接影响模型生成的效果。

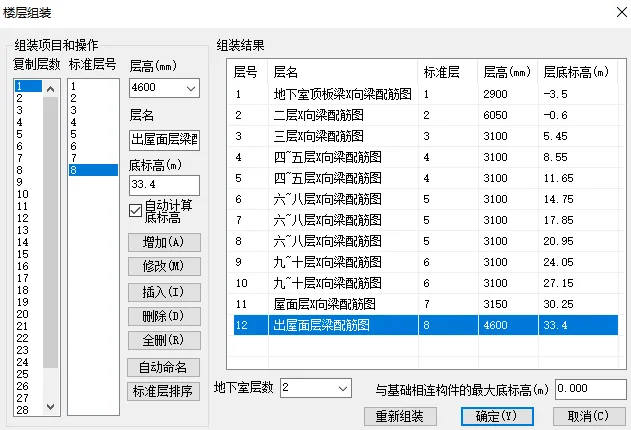

图1 标准层编辑与楼层组装

1.在保证楼层组装顺序无误时，设置第一自然层的层底标高后，剩余自然层的层底标高会自动叠加组装层高进行计算，并自动代入数据；

2.楼层组装信息空白时，无法导入【模板脚手架设计软件】；

3.楼层组装中层高为0时，导入【模板脚手架设计软件】不显示该楼层；

4.如何添加新的标准层：

（1）dwg转图过程中，使用转图功能【指定标准层范围】将该层平面图进行框选，并确认基点位置后，【标准层编辑】就会出现该新标准层；

（2）模型建立过程中，【插标准层】可添加新的标准层进行建模，或者利用楼层切换功能复制/新增标准层均可。

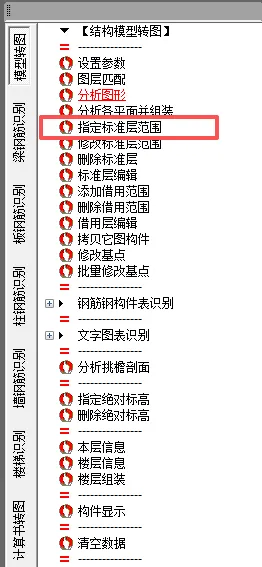

图2 指定标准层范围

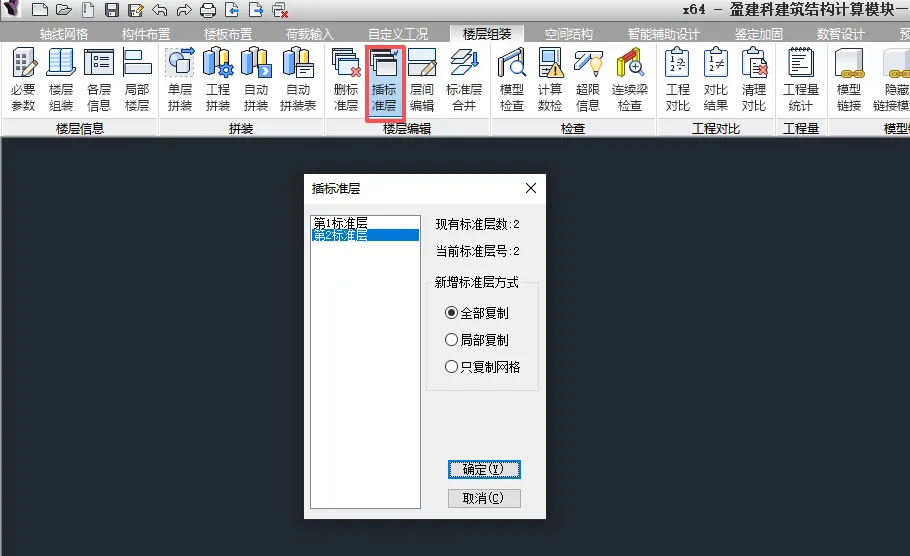

图3 插标准层

5.【标准层编辑】中自然层号的含义，自然层号列中出现的数字代表着后续楼层组装的顺序以及组装次数，例如下图中的自然层号为1、2、3、4-5、6-7-8、9-10、11、12，那么在楼层组装中的结果就是：“第1标准层、第2标准层、第3标准层、第4标准层、第4标准层、第5标准层、第5标准层、第5标准层、第6标准层、第6标准层、第7标准层……”依次组装。

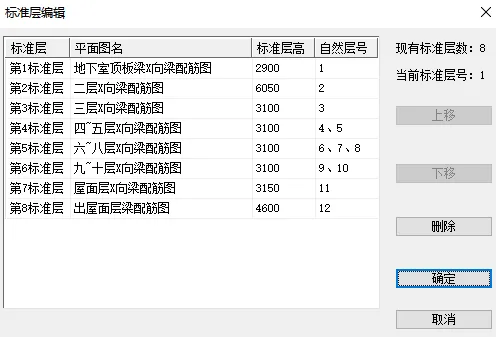

图4 标准层编辑

6.模型的标高和层高最终都是以楼层组装中的信息为准，如果想要调整楼层标高，直接在楼层组装中修改即可。
