基于SSM的国学文化网站设计与实现【附源码】

基于SSM的国学文化网站设计与实现（源码+L文+说明文档）

4 系统设计

国学文化网站的设计方案比如功能框架的设计，比如数据库的设计的好坏也就决定了该系统在开发层面是否高效，以及在系统维护层面是否容易维护和升级，因为在系统实现阶段是需要考虑用户的所有需求，要是在设计阶段没有经过全方位考虑，那么系统实现的部分也就无从下手，所以系统设计部分也是至关重要的一个环节，只有根据用户需求进行细致全面的考虑，才有希望开发出功能健全稳定的程序软件。

4.1系统概要设计

本次拟开发的系统为了节约开发成本，也为了后期在维护和升级上的便利性，打算通过浏览器来实现系统功能界面的展示，让程序软件的主要事务集中在后台的服务器端处理，前端部分只用处理少量的事务逻辑。下面使用一张图（如图4.1所示）来说明程序的工作原理。

图4.1 程序工作的原理图

4.2系统功能结构设计

在分析并得出使用者对程序的功能要求时，就可以进行程序设计了。如图4.2展示的就是管理员功能结构图，管理员主要负责填充绘画信息，并对已填充的数据进行维护，包括修改与删除，管理员也需要对文学管理,舞蹈管理,音乐管理等。

图4.2 系统功能结构图

4.3数据库设计

程序功能操作不管是添加，修改，还是删除等功能产生的数据都是经由数据库进行数据保存和更新的，所以一个数据库设计的好坏也是程序是否好坏的判定标准，因为程序的成功，有一半的功劳都是靠数据库的优秀设计。数据库一旦设计得良好是可以减轻开发人员的开发负担的。

4.3.1数据库E-R图设计

这个部分的设计需要使用到E-R图绘制工具，常用的工具就是Visio工具来绘制E-R模型图，这款工具不仅可以快速创建需要的E-R模型图，而且该工具提供的操作界面很简单，可以短时间内修改绘图界面的图形或者是文字的属性。在绘制E-R模型图时，要分清楚各个图形代表的含义，以免绘制出错，E-R模型图由长方形（实体），椭圆形（属性），菱形（关系）这三部分图形符号组成，绘制期间要区分开来，用准确的图形符号代表相应的数据元素。

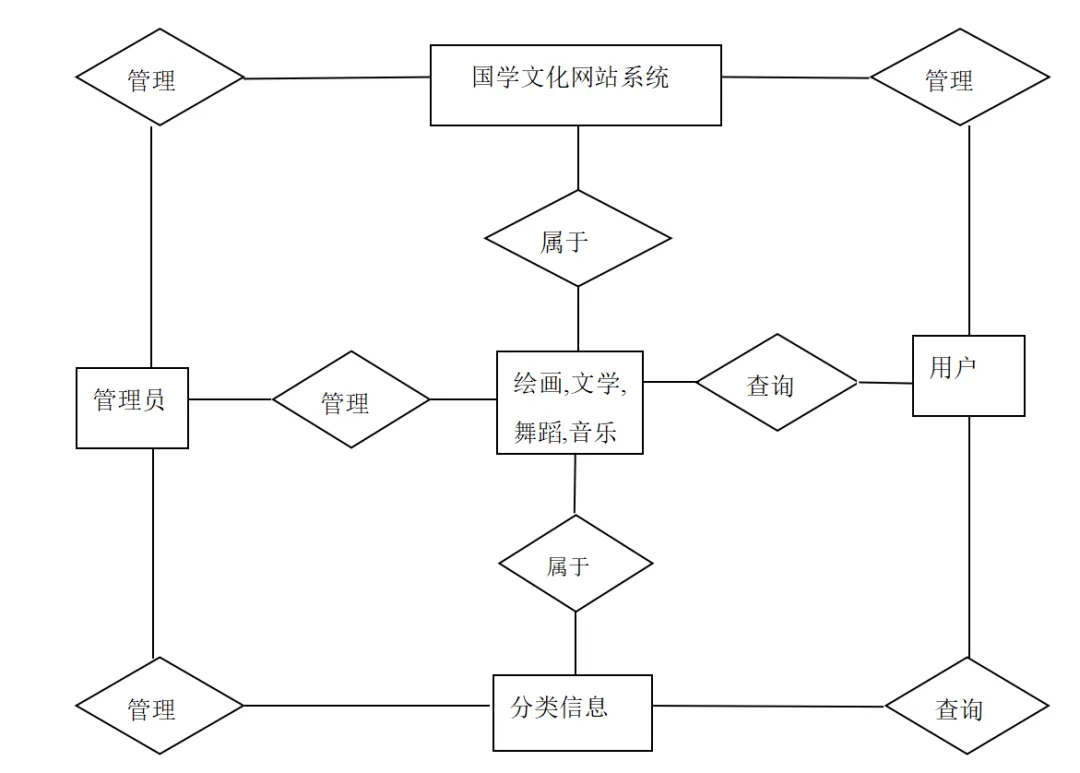

各个实体之间的联系用下图的E-R图表示。绘制的系统E-R图见图4.8。

图4.8 系统E-R图

4.3.2 数据库表结构设计

数据库系统一旦选定之后，需要根据程序要求在数据库中建立数据库文件，并在已经完成创建的数据库文件里面，为程序运行中产生的数据建立对应的数据表格，数据表结构设计就是对创建的数据表格进行字段设计，字段长度设计，字段类型设计等，当数据表格合理设计完成之后，才能正常存储相关程序运行产生的数据信息。

表4.1字典表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
2	dic_code	String	字段	是
3	dic_name	String	字段名	是
4	code_index	Integer	编码	是
5	index_name	String	编码名字	是
6	super_id	Integer	父字段id	是
7	create_time	Date	创建时间	是

表4.2绘画表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
8	huihua_name	String	绘画名	是
9	huihua_photo	String	绘画图片	是
10	huihua_content	String	绘画内容	是
11	insert_time	Date	绘画时间	是
12	create_time	Date	创建时间	是

表4.3单页数据表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
13	single_seach_name	String	名字	是
14	single_seach_types	Integer	数据类型	是
15	single_seach_content	String	内容	是
16	create_time	Date	创建时间	是

表4.4文学表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
17	wenxue_name	String	文学名	是
18	wenxue_photo	String	文学图片	是
19	wenxue_content	String	文学内容	是
20	insert_time	Date	绘画时间	是
21	create_time	Date	创建时间	是

表4.5舞蹈表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
22	wudao_name	String	舞蹈名	是
23	wudao_photo	String	舞蹈图片	是
24	wudao_video	String	舞蹈视频	是
25	wudao_content	String	舞蹈详情	是
26	create_time	Date	创建时间	是

表4.6舞蹈收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
27	wudao_id	Integer	舞蹈id	是
28	yonghu_id	Integer	用户id	是
29	insert_time	Date	收藏时间	是
30	create_time	Date	创建时间	是

表4.7音乐表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
31	yinyue_name	String	音乐名	是
32	yinyue_photo	String	音乐封面	是
33	yinyue_music	String	音乐文件	是
34	yinyue_content	String	音乐详情	是
35	create_time	Date	创建时间	是

表4.8音乐收藏表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
36	yinyue_id	Integer	音乐id	是
37	yonghu_id	Integer	用户id	是
38	insert_time	Date	收藏时间	是
39	create_time	Date	创建时间	是

表4.9用户表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
40	yonghu_name	String	用户姓名	是
41	sex_types	Integer	用户性别	是
42	yonghu_id_number	String	用户身份证号	是
43	yonghu_phone	String	用户手机号	是
44	create_time	Date	创建时间	是

表4.10用户表表

序号	列名	数据类型	说明	允许空
1	Id	Int	id	否
45	role	String	角色	是
46	addtime	Date	新增时间	是

5 系统实现

系统实现部分就是将系统分析，系统设计部分的内容通过编码进行功能实现，以一个实际应用系统的形式展示系统分析与系统设计的结果。前面提到的系统分析，系统设计最主要还是进行功能，系统操作逻辑的设计，也包括了存储数据的数据库方面的设计等内容，系统实现就是一个最终的实施阶段，将前面的设计成果进行物理转化，最终出具可以运用于实际的软件系统。

5.1 管理员功能介绍

5.1.1 用户管理

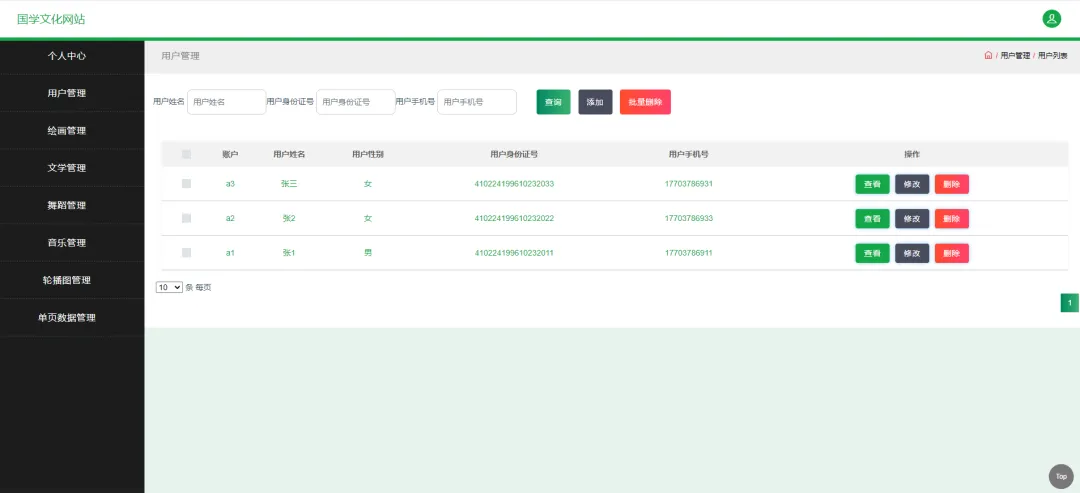

如图5.1显示的就是用户管理页面，此页面提供给管理员的功能有：新增用户,删除用户,修改用户。

图5.1 用户管理页面

5.1.2 绘画管理

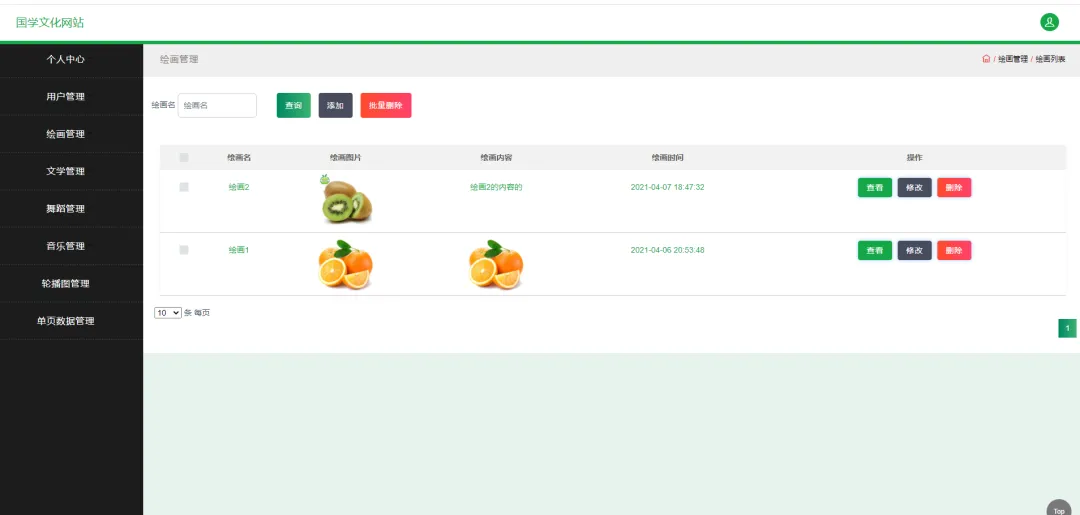

如图5.2显示的就是绘画管理页面，此页面提供给管理员的功能有：新增绘画,修改绘画,删除绘画。

图5.2 绘画管理页面

5.1.3 文学管理

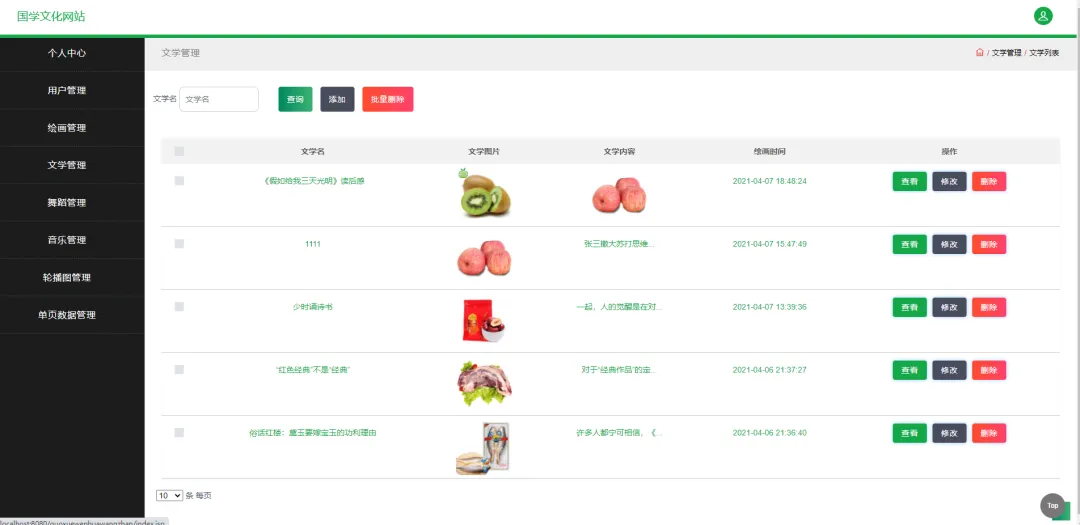

如图5.3显示的就是文学管理页面，此页面提供给管理员的功能有：新增文学,修改文学,删除文学。

图5.3 文学管理页面

5.1.4 舞蹈管理

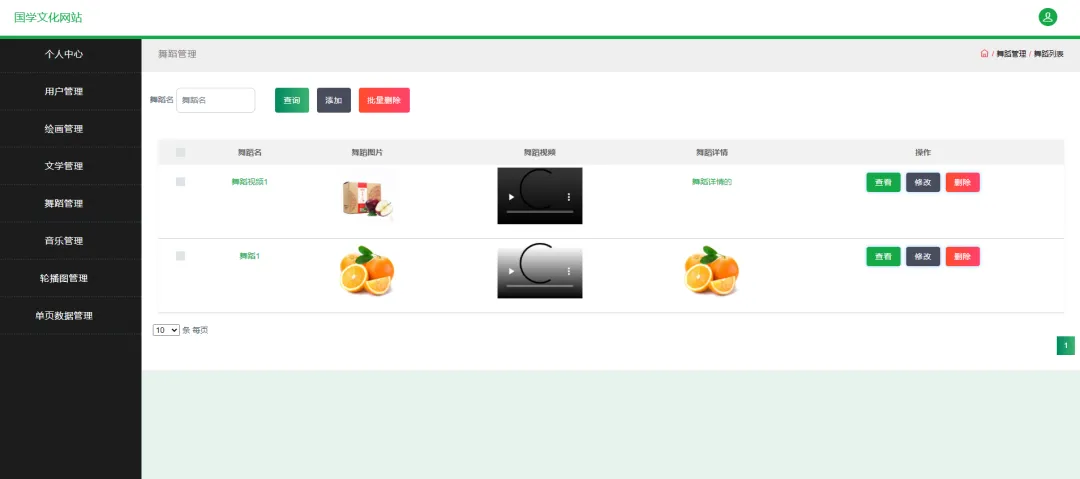

如图5.4显示的就是舞蹈管理页面，此页面提供给管理员的功能有：新增舞蹈视频,修改舞蹈视频,删除舞蹈视频。

图5.4 舞蹈管理页面
