三坐标测量知识PDF课件

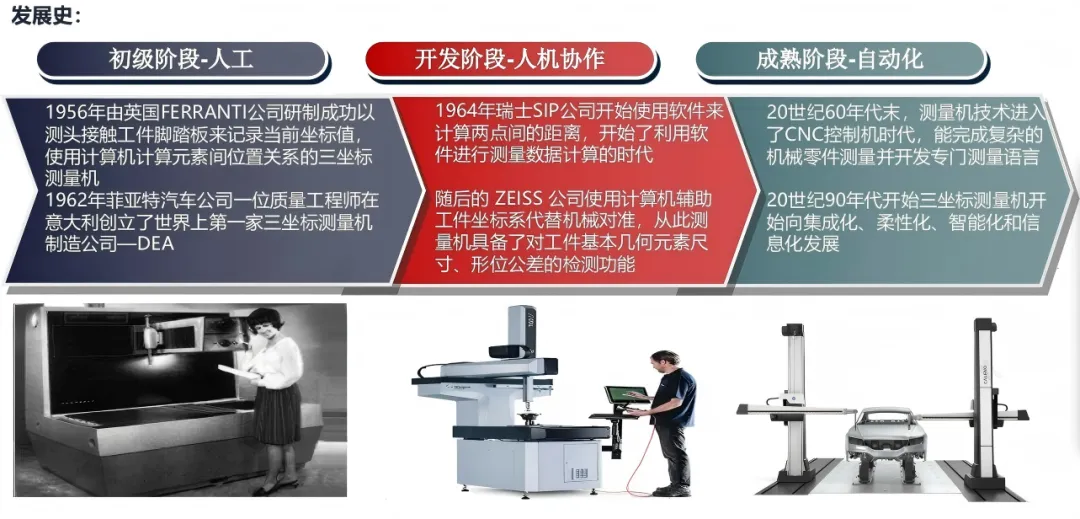

发展史

初级阶段 - 人工1956 年由英国 FERRANTI 公司研制成功以测头接触工件脚踏板来记录当前坐标值，使用计算机计算元素间位置关系的三坐标测量机1962 年菲亚特汽车公司一位质量工程师在意大利创立了世界上第一家三坐标测量机制造公司 —DEA。

开发阶段 - 人机协作1964 年瑞士 SIP 公司开始使用软件来计算两点间的距离，开始了利用软件进行测量数据计算的时代随后的 ZEISS 公司使用计算机辅助工件坐标系代替机械对准，从此测量机具备了对工件基本几何元素尺寸、形位公差的检测功能。

成熟阶段 - 自动化20 世纪 60 年代末，测量机技术进入了 CNC 控制机时代，能完成复杂的机械零件测量并开发专门测量语言20 世纪 90 年代开始三坐标测量机开始向集成化、柔性化、智能化和信息化发展。

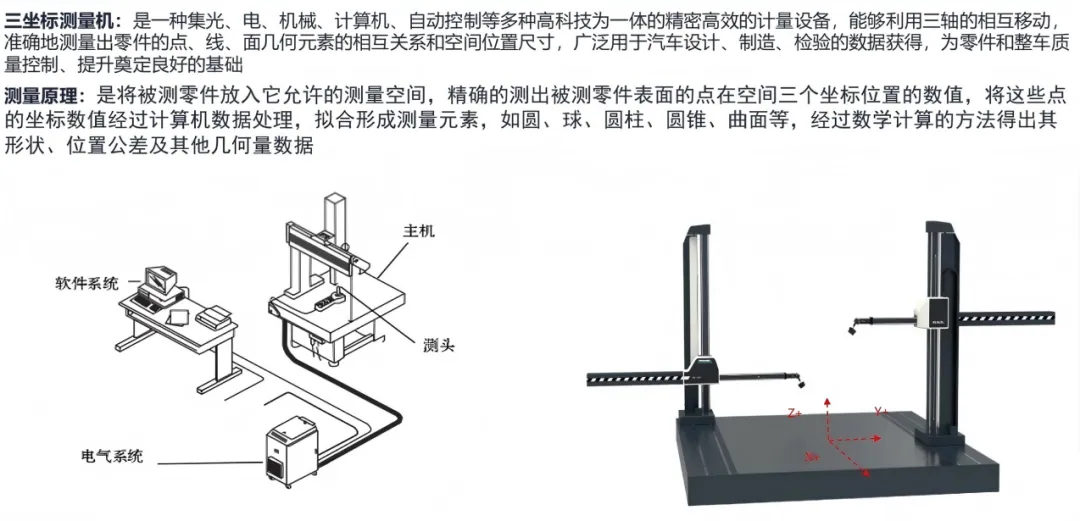

三坐标测量机定义

三坐标测量机：是一种集光、电、机械、计算机、自动控制等多种高科技为一体的精密高效的计量设备，能够利用三轴的相互移动，准确地测量出零件的点、线、面几何元素的相互关系和空间位置尺寸，广泛用于汽车设计、制造、检验的数据获得，为零件和整车质量控制、提升奠定良好的基础。

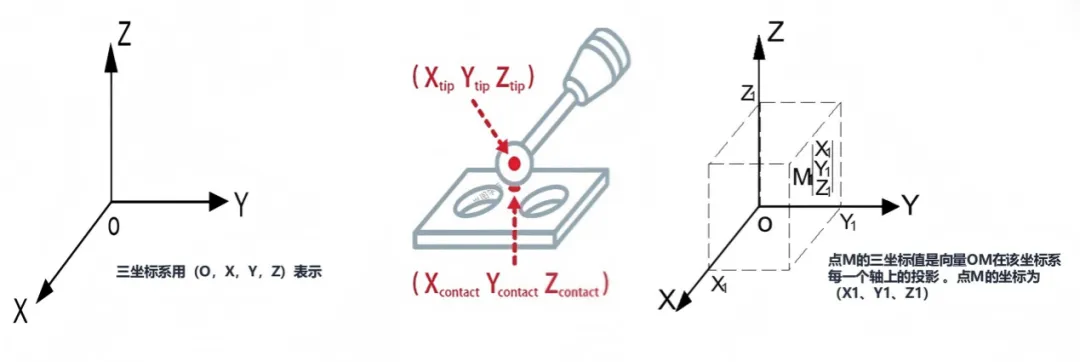

测量原理

测量原理：是将被测零件放入它允许的测量空间，精确的测出被测零件表面的点在空间三个坐标位置的数值，将这些点的坐标数值经过计算机数据处理，拟合形成测量元素，如圆、球、圆柱、圆锥、曲面等，经过数学计算的方法得出其形状、位置公差及其他几何量数据。
