三菱M80系列定制画面安装包制作与安装

1.NC Designer2软件

2.读卡器以及SD卡

3.支持画面开发功能的NC

4.开发完毕的画面

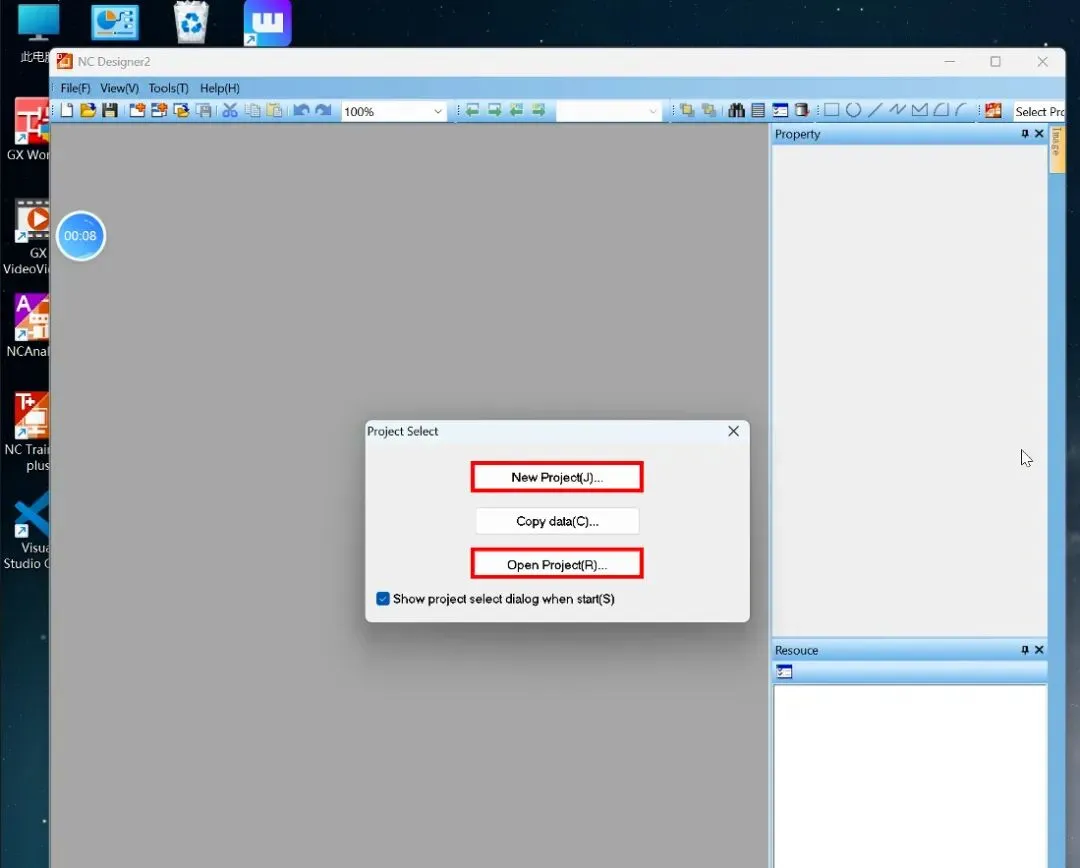

打开NC Designer软件，根据有无项目选择新建或打开项目。

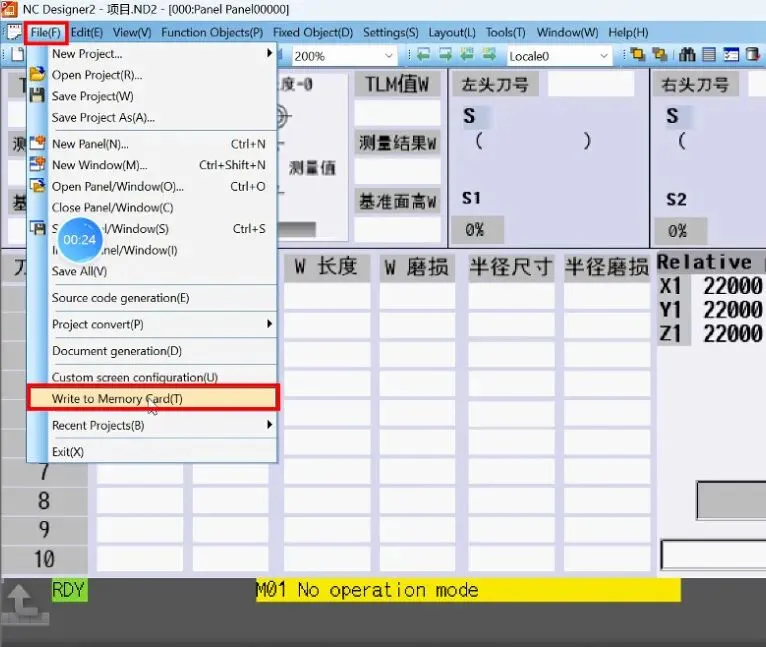

进入画面后在左上角找到File点击，再次找到Write to Memory Card并点击。

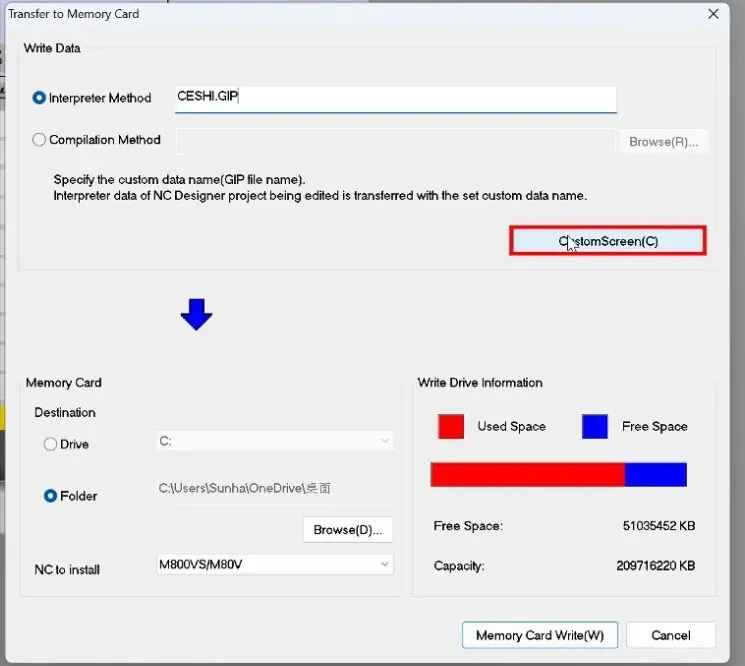

1.找到CustomScreen点击进入

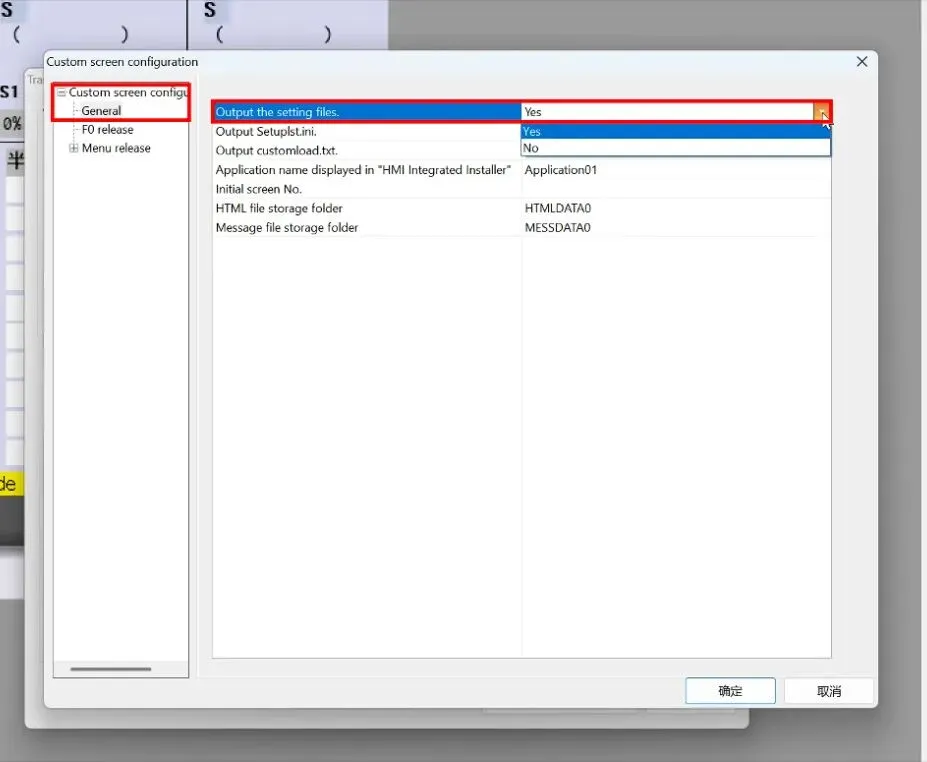

2.在项目树中找到General，点击后在右侧将Output the setting files设置为Yes。

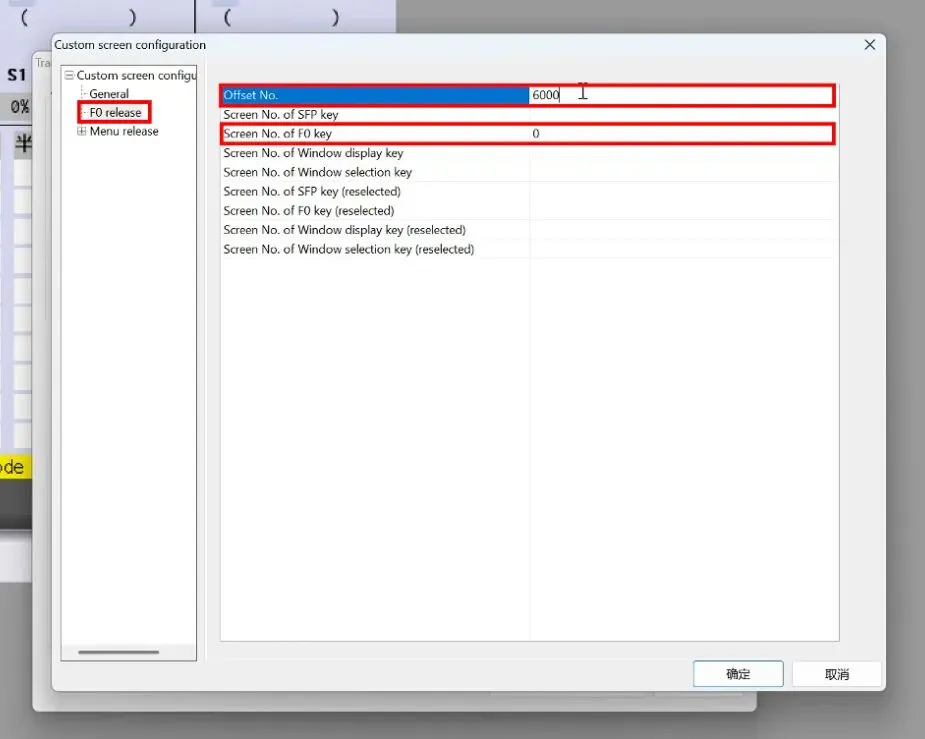

3.在项目树中找到F0 release，点击后在右侧找到Offset No和Screen No of F0 key，分别设置为6000和画面对应编号。然后点击确定。

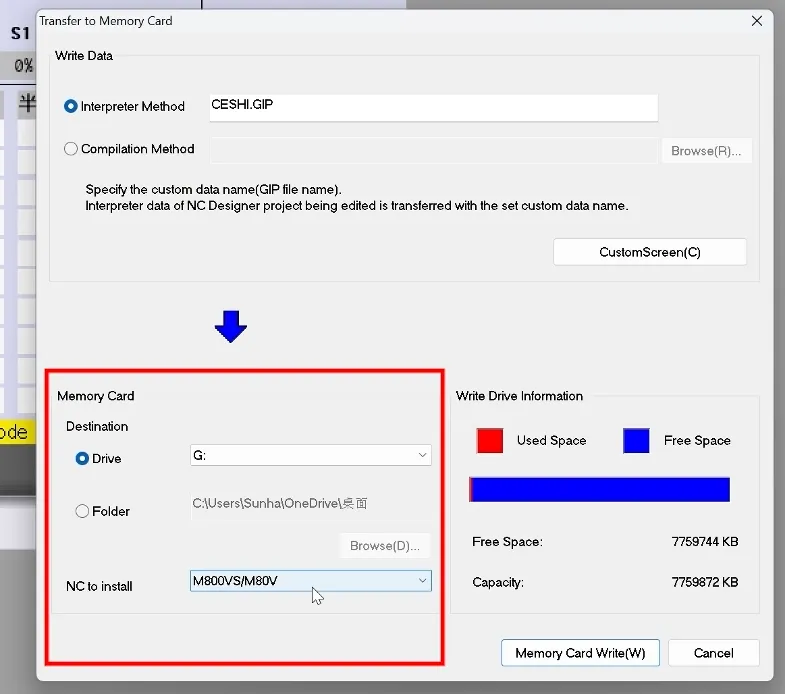

4.在左下角的Memory Card中设置保存位置以及NC型号。

5.设置完成后点击右下角的Memory Card Write导出配置文件。

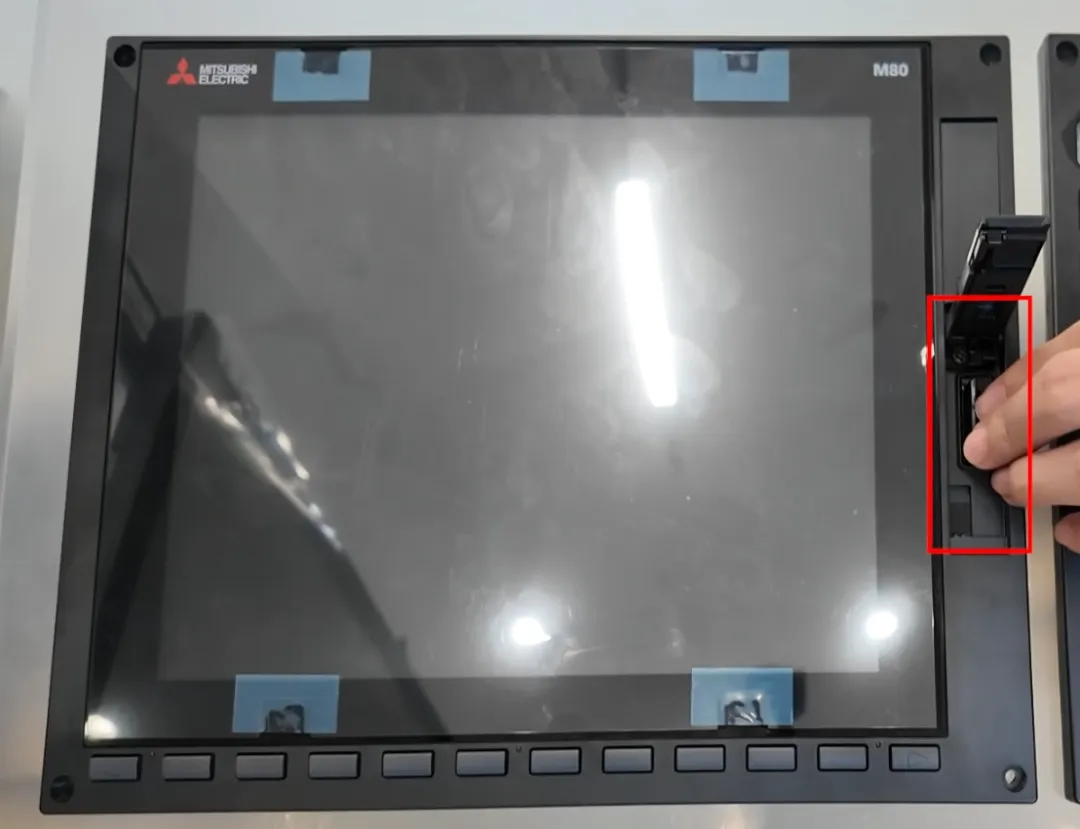

1.将装有配置文件的SD卡插入NC中

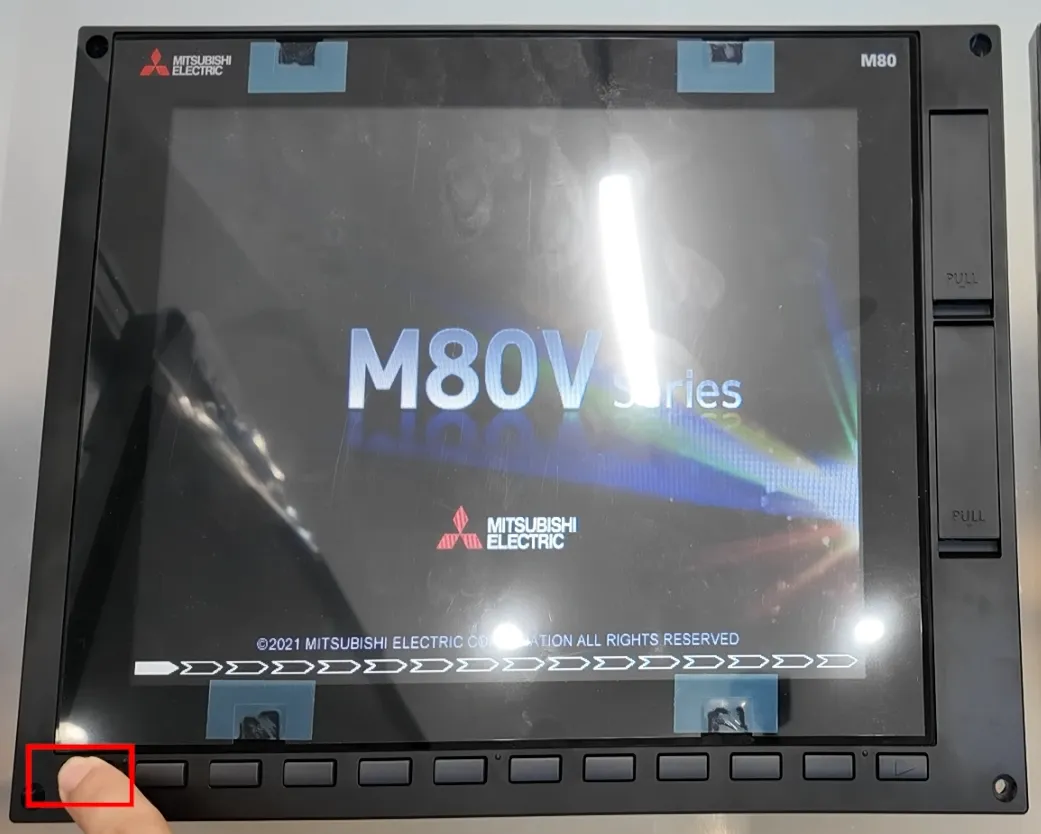

2.按住向左翻页键

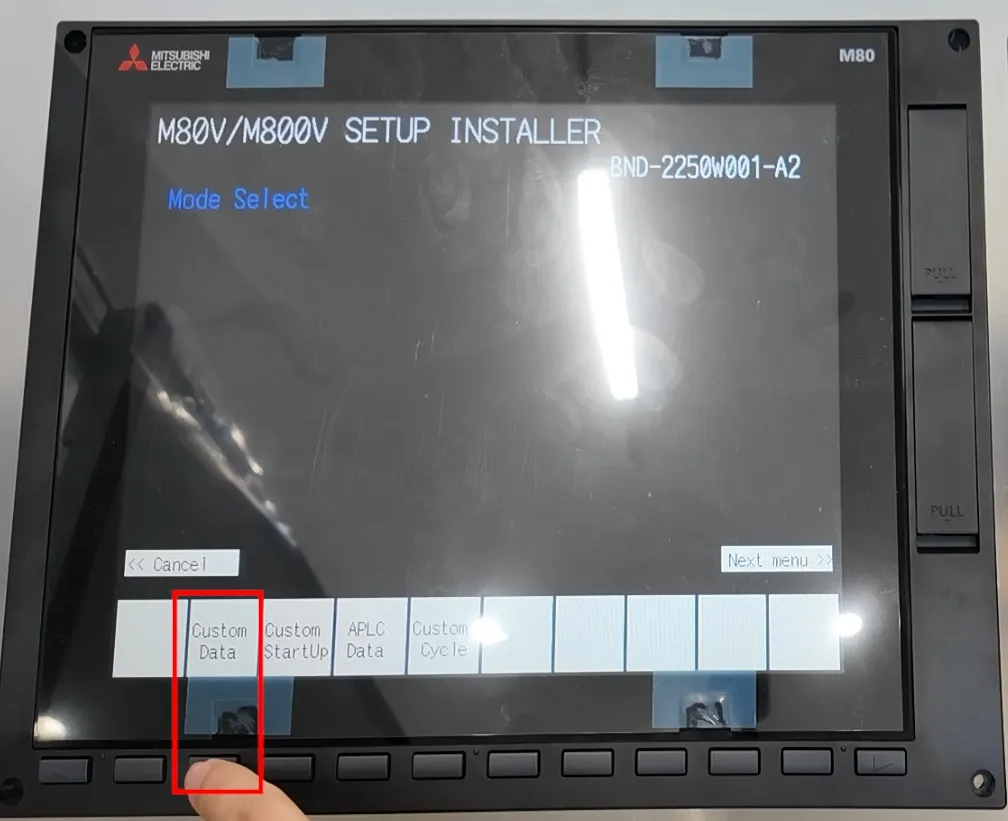

3.进入此界面后按Custom Data

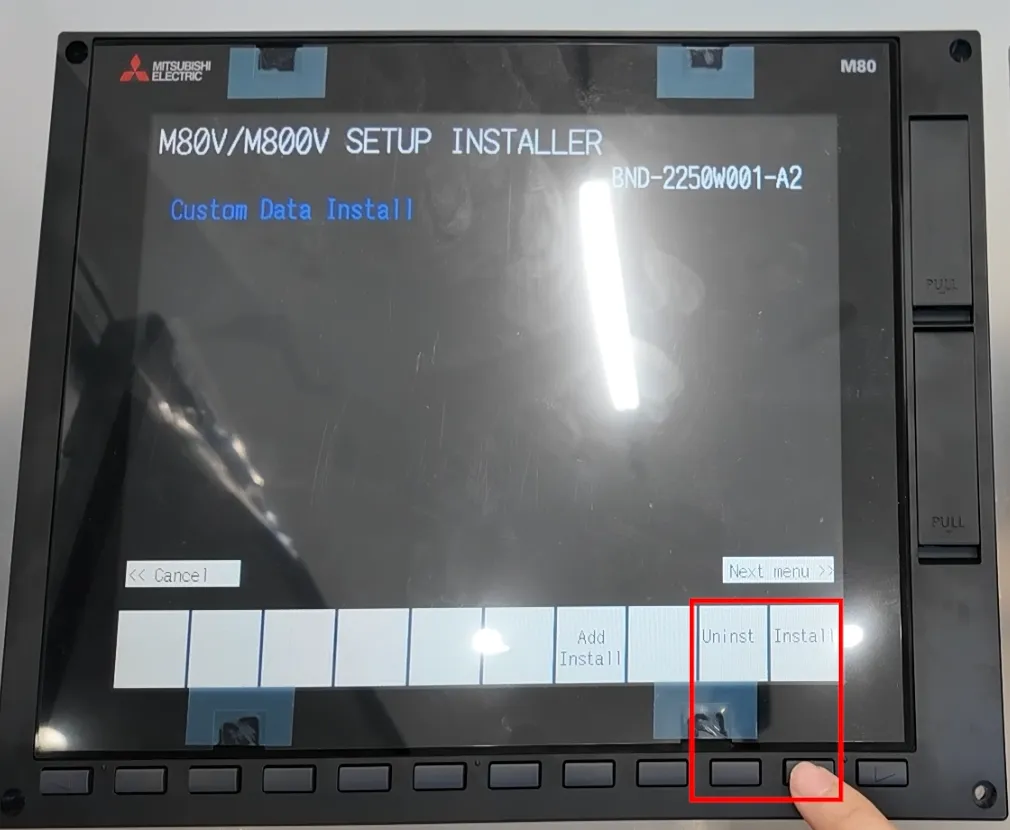

4.安装按Install，卸载按Uninst

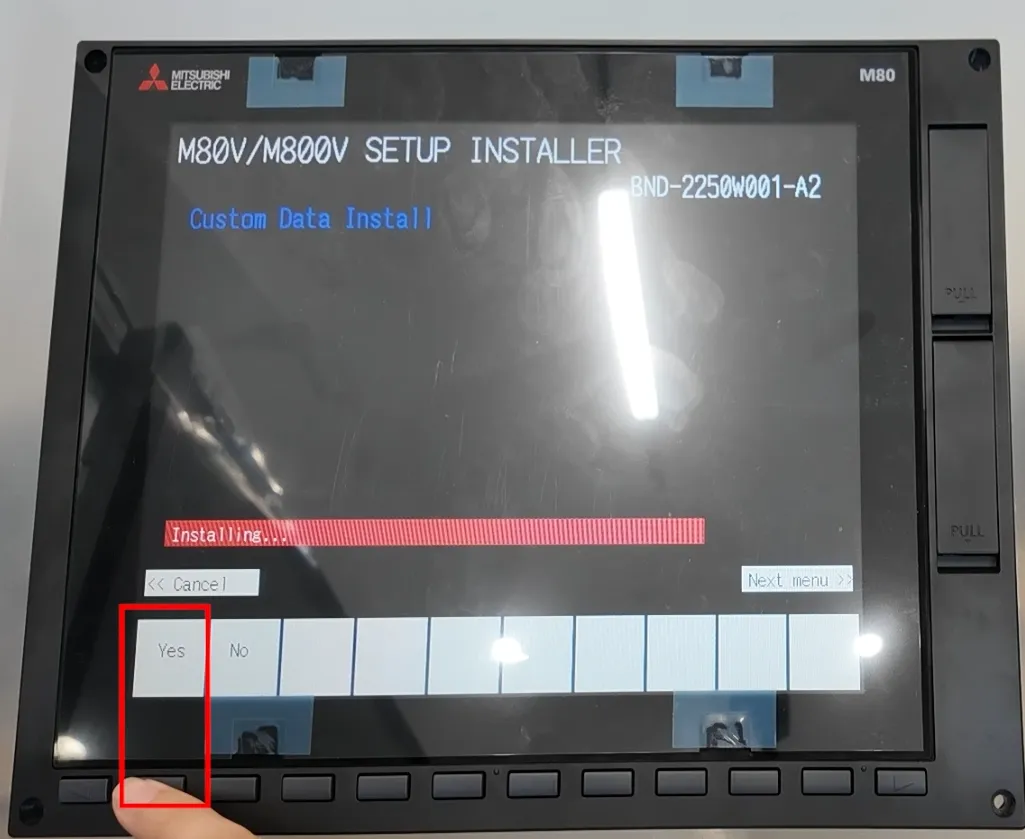

5.按Yes安装

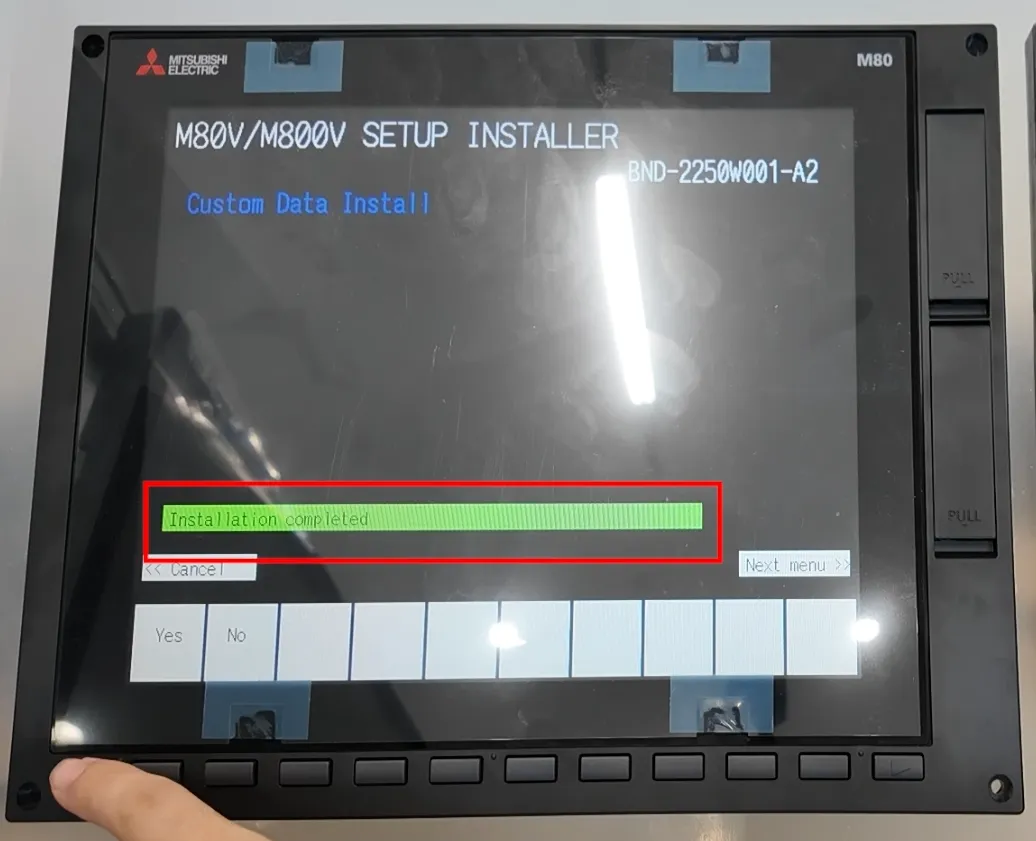

6.弹出Installaction completed后重启NC

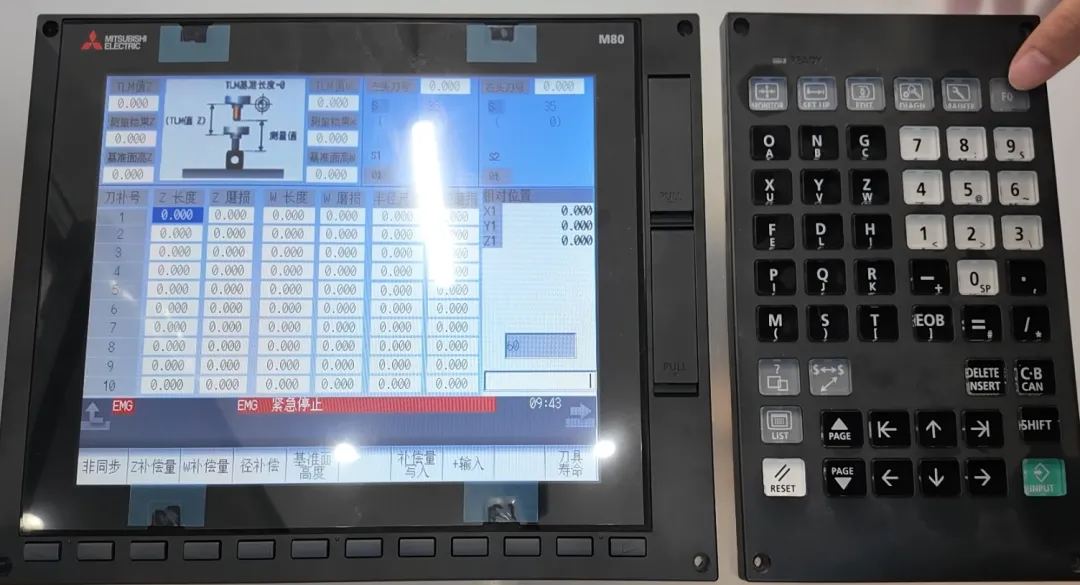

7.按F0键检查画面

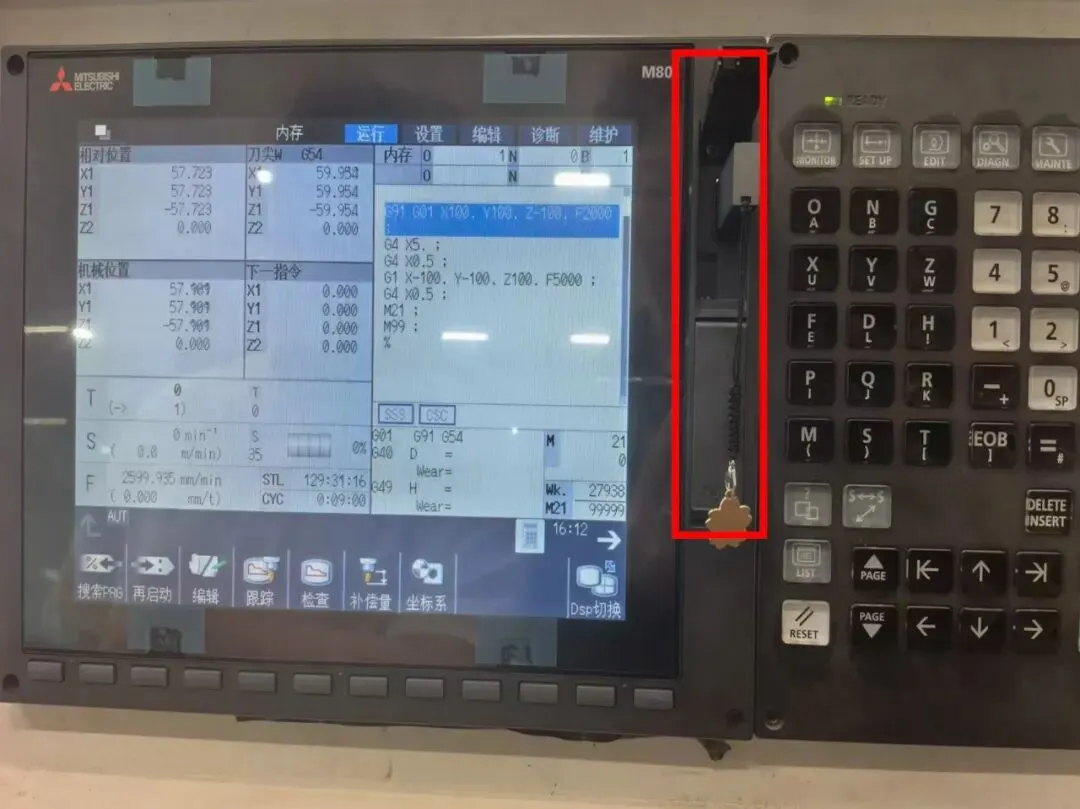

1.将带有配置文件的SD卡或U盘插入NC

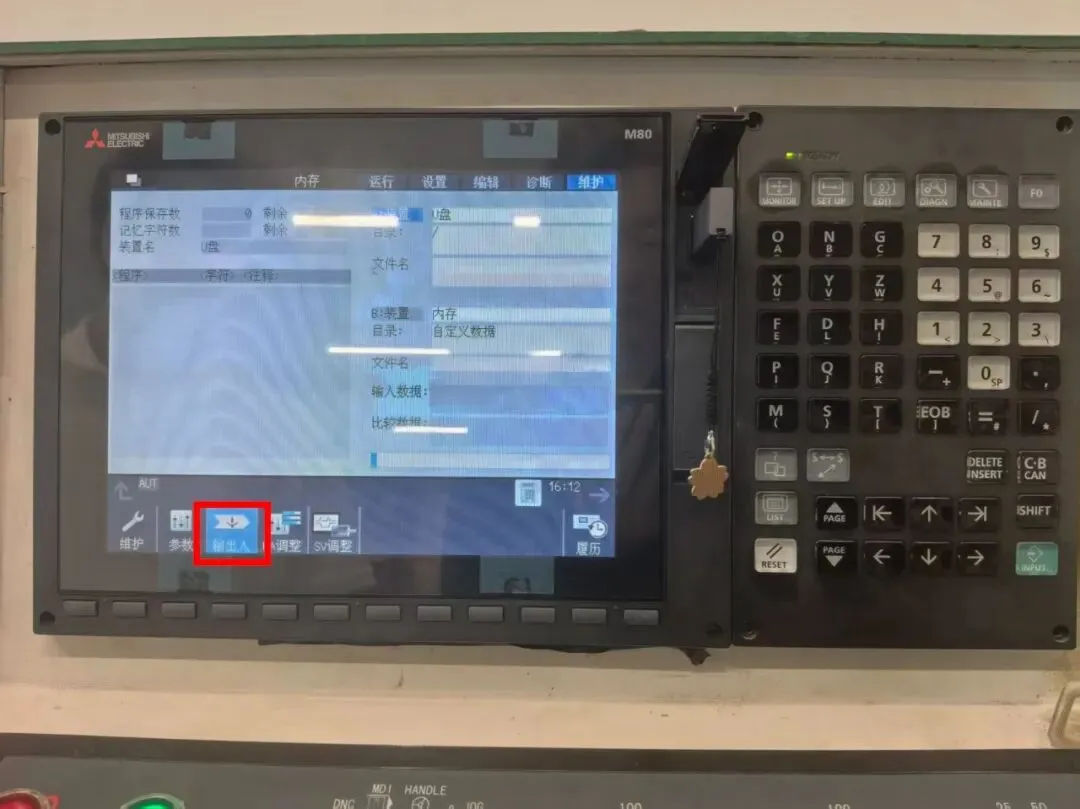

2.进入维护界面，按输出入

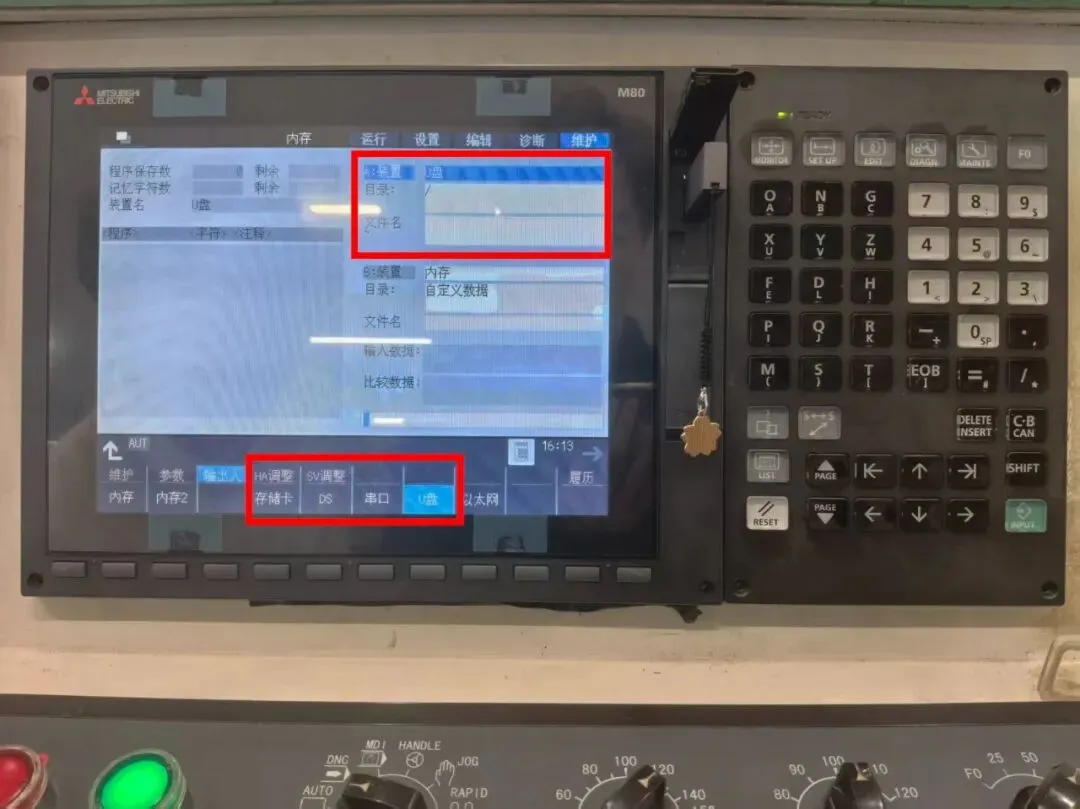

3.选择A装置，SD卡或U盘，找到配置文件

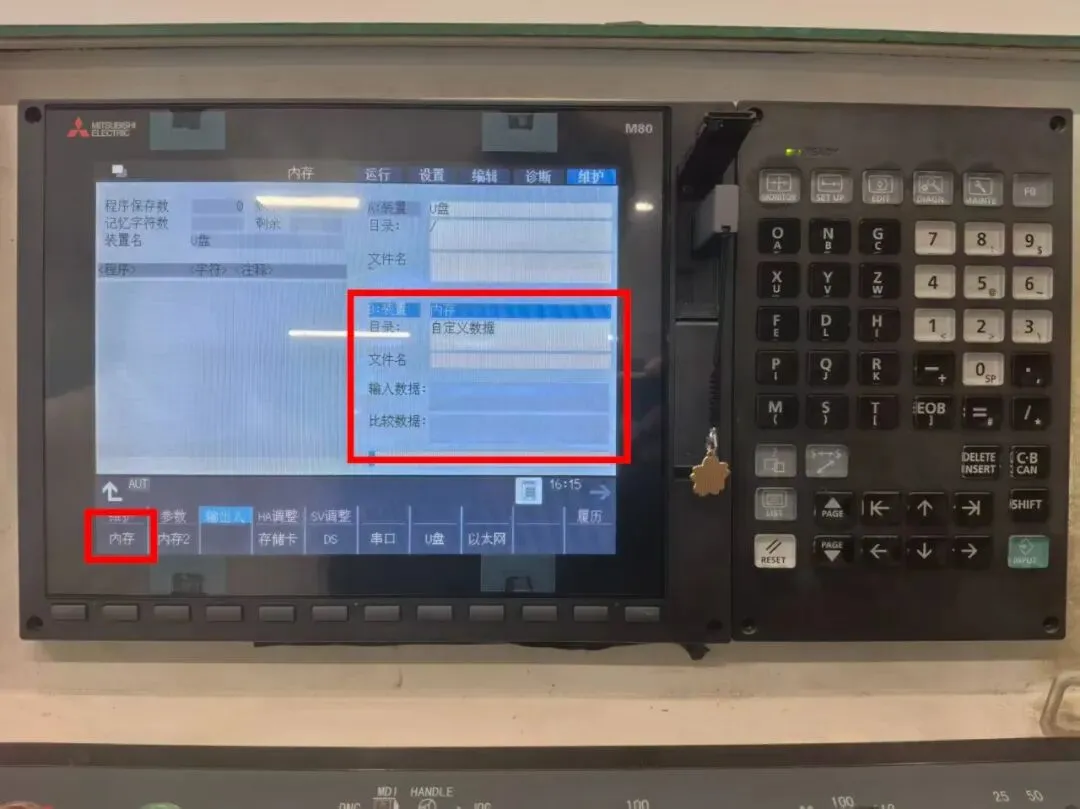

4.选择B装置为内存

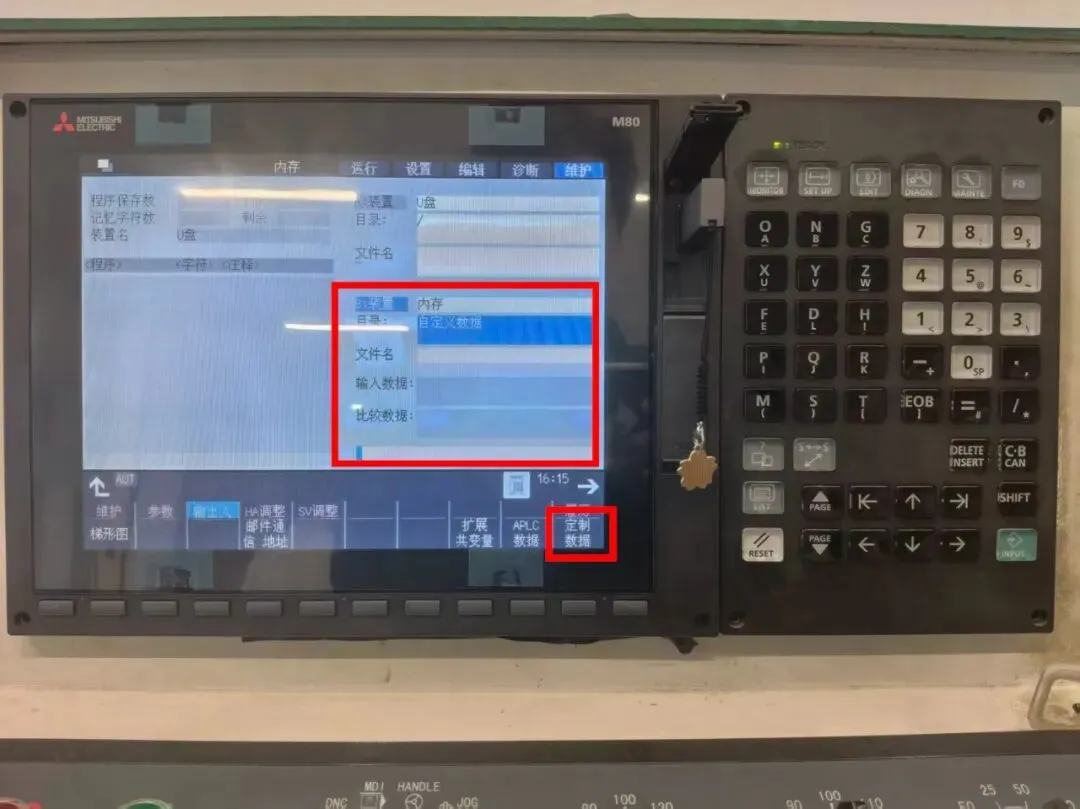

5.B装置目录选择定制数据

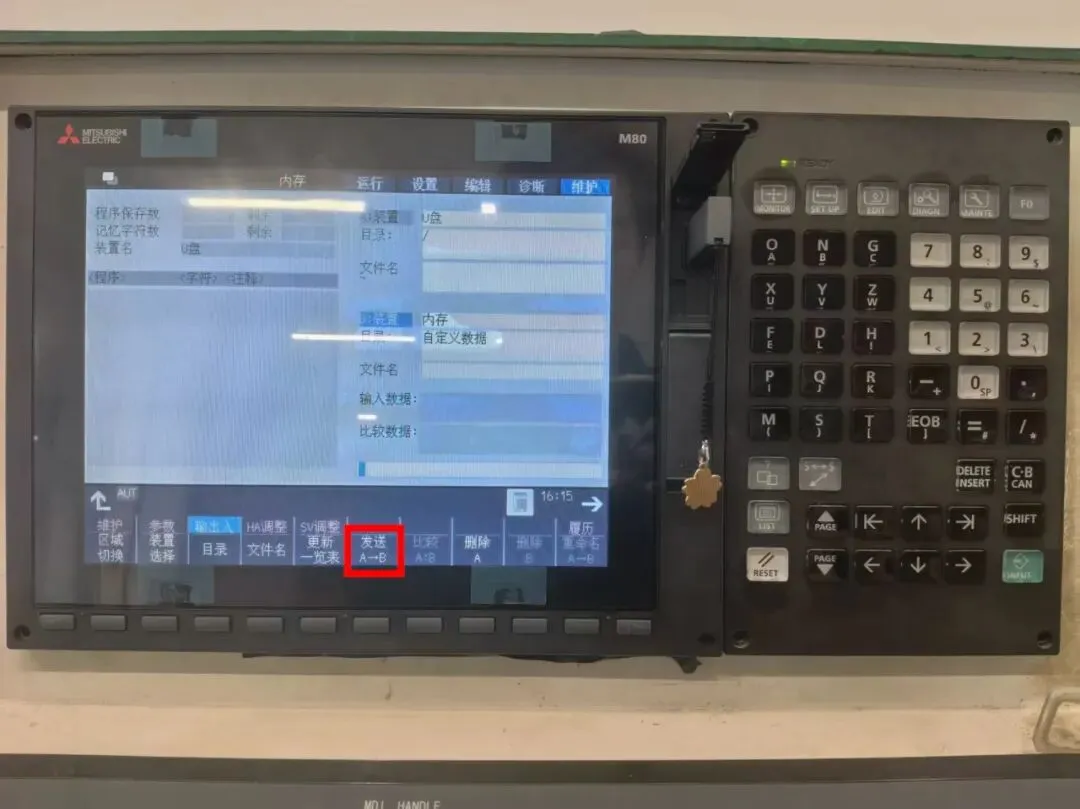

6.按发送A到B

7.按F0键检查画面
