继电保护小软件-分享

继电保护是保证电力系统和电力设备安全运行，大家都知道，继电保护设计时应满足可靠性、选择性、灵敏性和速动性的四项基本原则，简单的理解如下：

可靠性–就是该动作时动作，不该动作时不动作；

选择性–就是上下级之间有配合，不能越级跳；

灵敏性–就是小的故障也能及时检测到，并正确动作；

速动性–就是要求尽快切除故障；

那么以下以几个Q&A来说明一下继电保护常遇到的问题：

Q:继电保护一般应该由谁来计算？

A: 这个有一定的争议，笔者查阅了建设部的《深度规定》，需要提供的计算文件中还真没有要求继电保护的计算书，不过从实际工作出发，谁设计10KV站就应该对该全部的设计负责，需要提供系统的短路电流计算、保护整定计算、灵敏度校验等。通常，一些地方供电公司的规定，变电站一般由供电公司的设计部门来设计，那么，这一块应该由供电公司设计部门来计算，而通常工业项目中或一些大型项目中，10KV配电站更多由设计院来做，那么这一块就容易成为争议项，如果由设计院提供定值，那么计算文件还需要供电部门进行审核，对计算的原始数据、上下级的配合等问题核对，最终对项目的继电保护进行整定。

笔者认为，作为设计的一项基本技能，继电保护电气设计师必须掌握，别因为懒惰给自己造成技能漏洞，只有掌握了才有本钱去谈，否则只能是被别人认为你不懂。

Q：继电保护的计算需要哪些基础数据?

A: 拿一个市政接入的10kV站举例，那么在继电保护计算前需要先计算系统的短路电流，需要市政出口处馈线柜的继电保护整定值、市政对继电保护的要求、出口处的最大运行方式和最小运行方式下的短路电流或短路容量、市政10kV电缆规格、电缆敷设方式、电缆长度、10kV配电站的运行方式、各进出线的开关容量、10/0.4kV变压器的基础数据等；

Q：变压器继电保护过电流计算常见问题？

A: 继电保护数据的计算都是按照变压器最大运行负荷来计算，而变压器实际运行可能因为季节、产能等因数等，负荷率波动较大，所以过电流的数据与实际运行差距较大，过电流只是保证了变压器尖峰运行的保护，所以大多数情况下按照计算得过电流值偏大，一般不会动作。

Q: 有的地方的经验数据是什么？

A: 笔者在一些项目中，供电公司确实有一套自己的整定原则，过电流采用1.2倍额定电流，速断采用5倍额定电流，不过笔者还是建议详细计算，毕竟10KV因为不计算直接用经验数据，后期发生故障后责任重大！

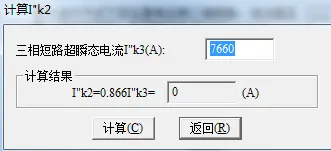

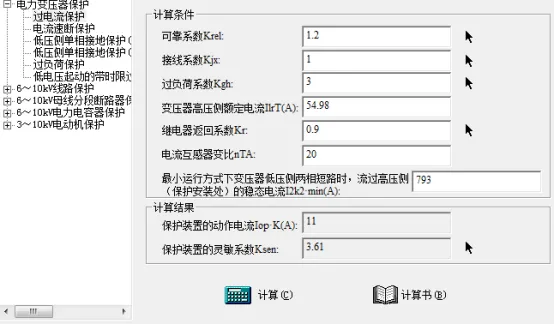

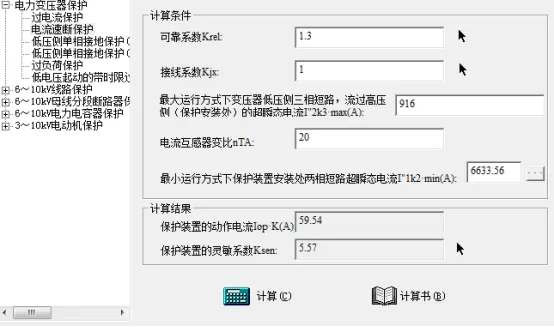

跑题了，笔者由于某次计算偶得继电保护的小计算软件，可输入参数后直接出计算结果并可以出具计算书，实测数据靠谱。本文简单把如何使用介绍一下：把最常用的变压器计算分享给大家，在变压器的继电保护中，我们主要常做两段保护，过电流以及电流速断，那么本文简单把两段保护如何用小软件计算来介绍一下，由于继电保护本身是一门大的课程，大部分整定都是有供电公司的专业部门来计算，故本文仅进行软件介绍，并不对整定的原理、方法进行探讨，不足之处请之处。
