机械类案件图纸时常要转版本或导格式。

客户用的CAD、Solidworks版本较高，低版本开不了，需要转兼容版本。

遇到Pro/E图纸，没装有软件，看不了，还要转格式。

反复沟通倒腾，挺麻烦的。

最近发现一个小工具——2D·3D看图，WPS附带的功能，能转换多种图纸格式，很好用。

操作简单，转换挺快的，还支持生成剖视图、爆炸图。使用方法如下：

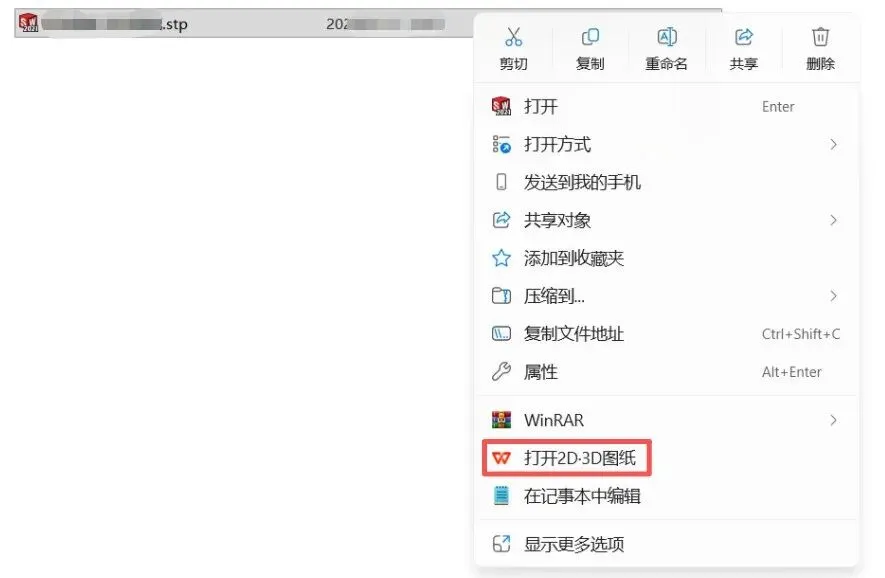

1.选中文件，右键，点击“打开2D·3D”

要先安装WPS，然后选待转换的图纸，右键，点击“打开2D·3D图纸”。

2.打开转换界面

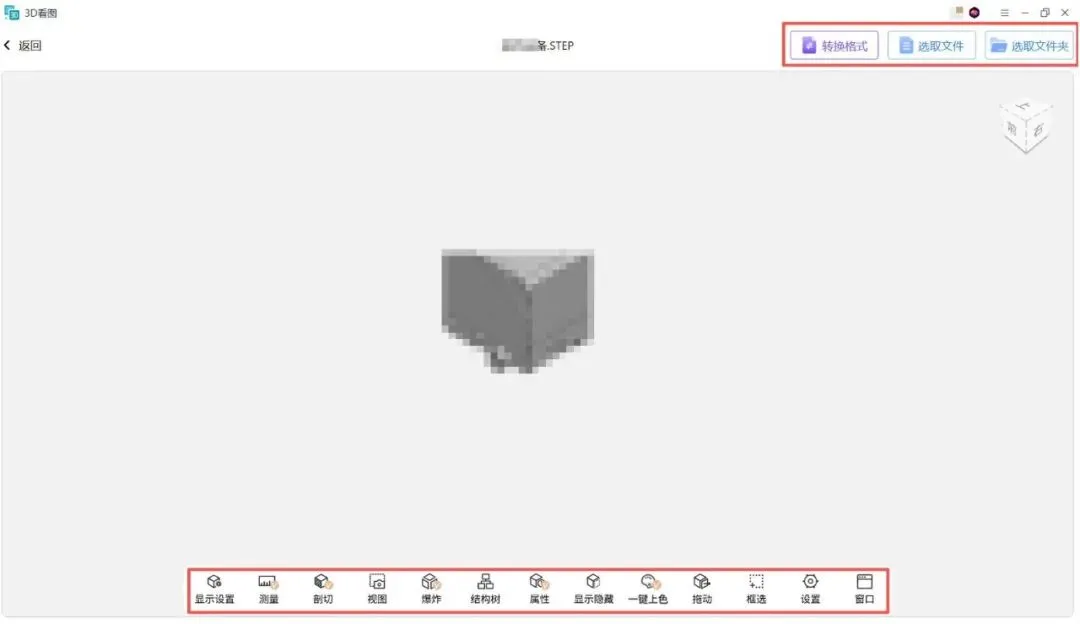

右上角的”转换格式”是将图纸转换为何种格式，“选择文件”表示可打开新的图纸。

下方有“剖视”、“爆炸”等菜单选项，可根据需要选用，调整好后再转换格式。

部分是会员功能，如开有WPS会员就能解锁全部功能，不用单独付费。

3.选择图纸输出格式

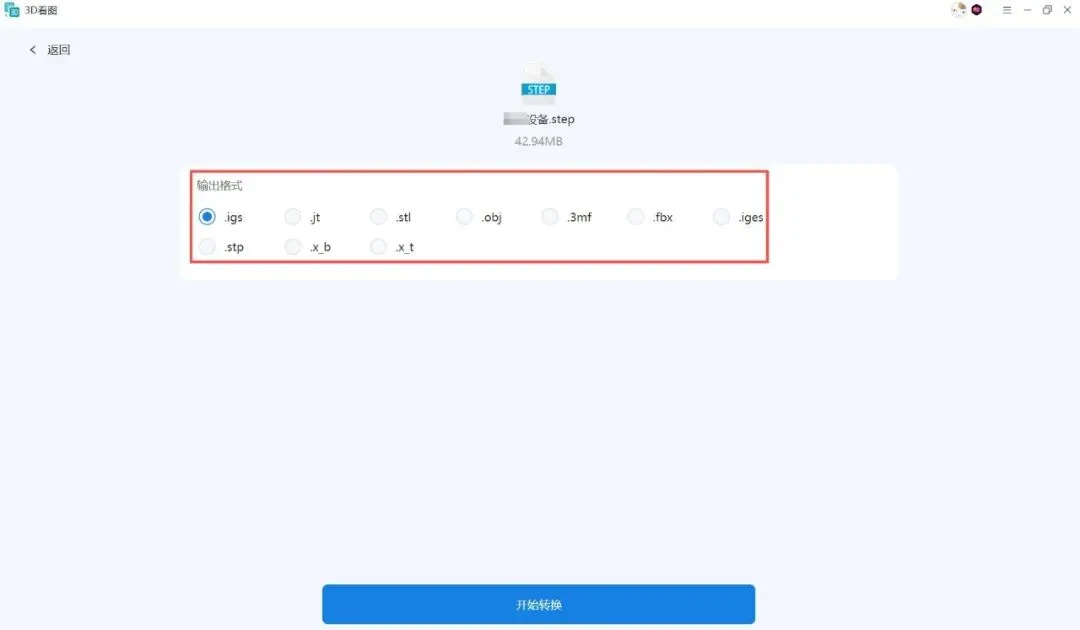

输出的格式有3D设计的“prt”、“stp”，3D打印的“stl”、“3mf”等，可根据需要来选择。

4.下载打开图纸

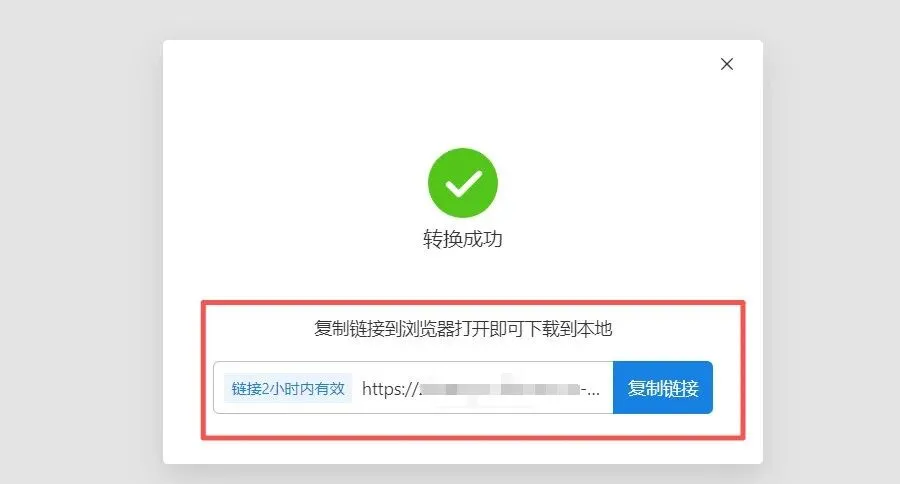

转换完成后，把链接复制到浏览器打开，即可下载转换后的图纸。

5.返回主界面

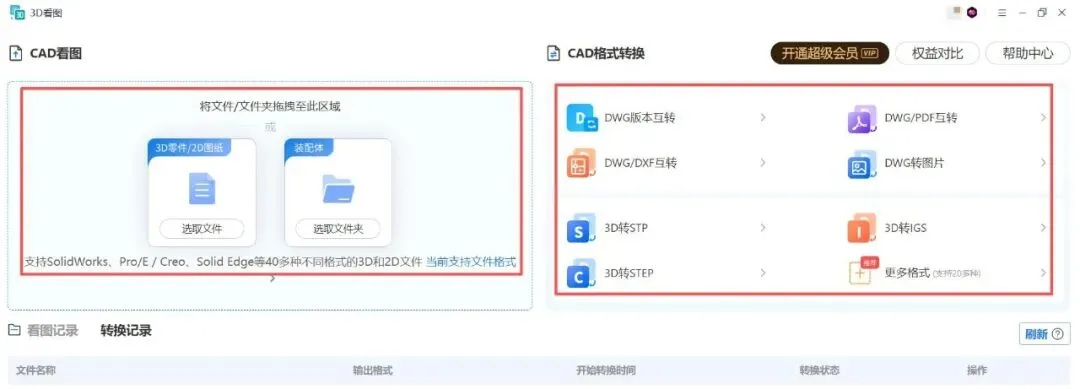

转换完成后，点击左上角的“返回”可以回到主界面，左侧显示支持的图纸格式，右侧是转换的格式，下方是转换记录。

把待转换的图纸直接拖到左侧窗口就能打开。

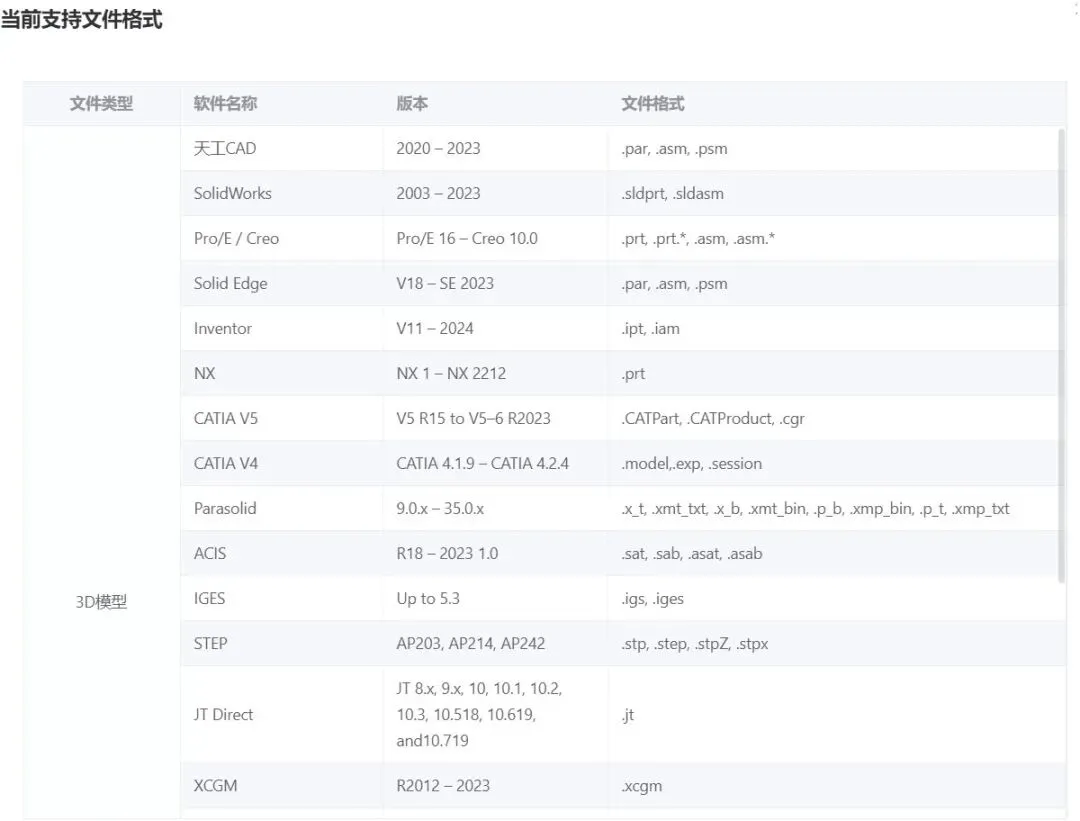

下图是当前支持打开的图纸格式，基本涵盖主流的软件。

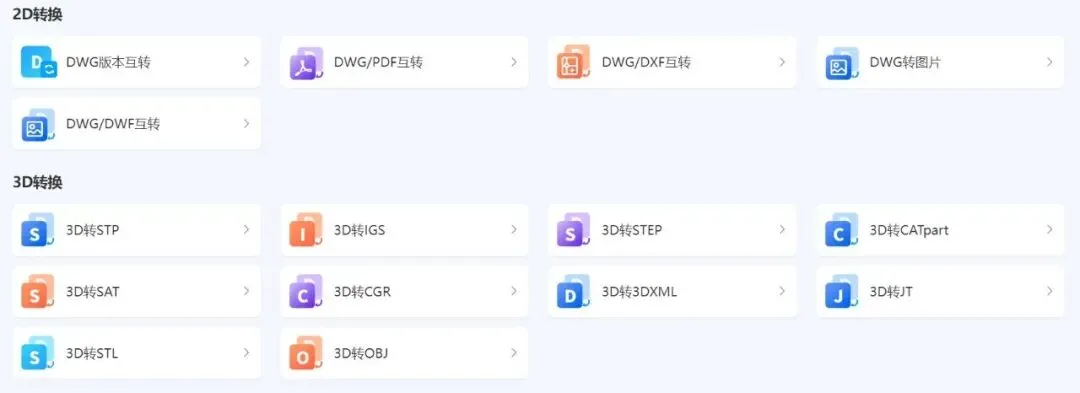

图纸支持2D转换、3D转换，可根据需要选择。

对机械领域的专利代理师而言，安装的软件主要有CAD、SolidWorks。

当图纸版本不兼容、没有安装相应软件时，可使用WPS的“打开2D·3D图纸”功能转换图纸，减少因图纸格式与客户反复沟通，提高效率。
