立体桁架结构必看,大多数人都没考虑,软件压根没算

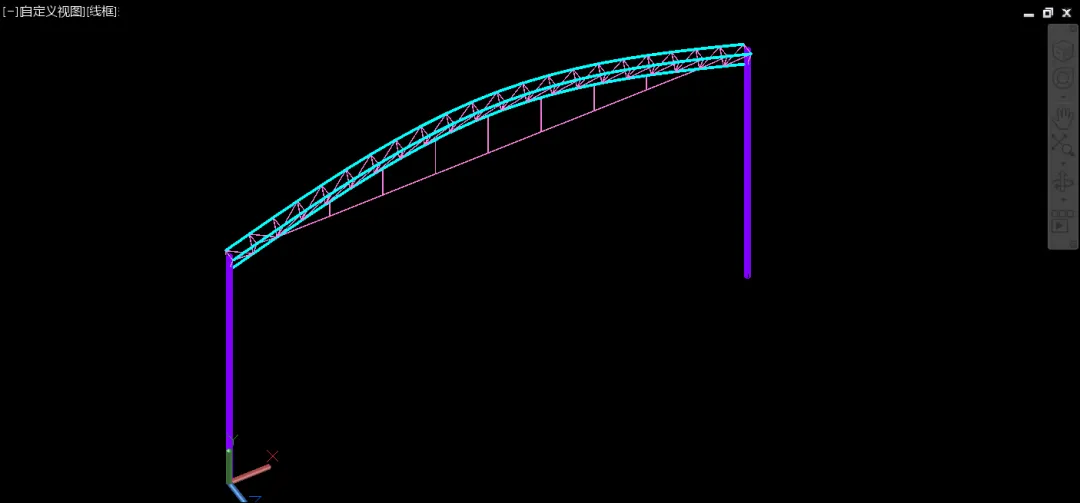

遇到这样一个三角桁架，桁架厚度1.0m，跨度21m，跨中矢高3m，柱顶高11m。

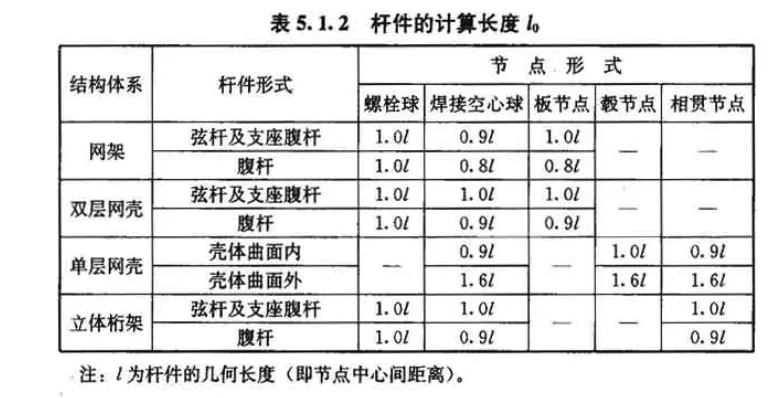

空间桁架稳定最核心的参数是构件计算长度，常规是按照钢结构设计标准和空间网格结构技术规程规定选取。
为了省事（设计费太低），无论弦杆和腹杆我会直接取节间几何长度。

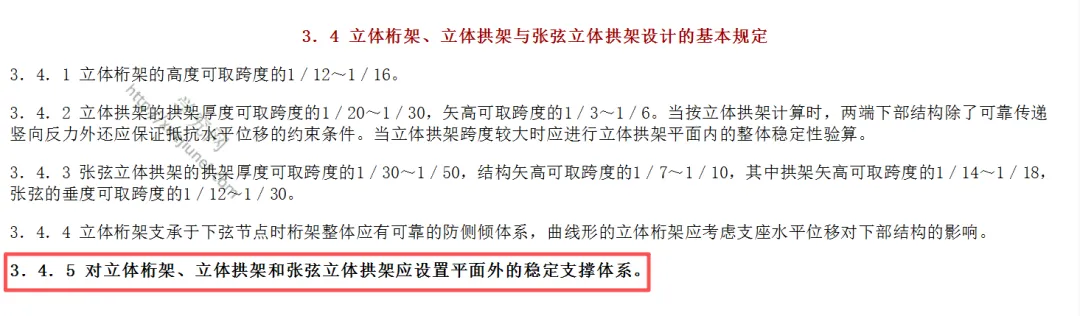

平面桁架一般会在上下弦杆设置面外支撑，这样在弦杆计算时取面外支撑间即可计算桁架的面外稳定。
但在空间桁架中，弦杆取节间几何长度，仅计算了杆件自身的强度和稳定。

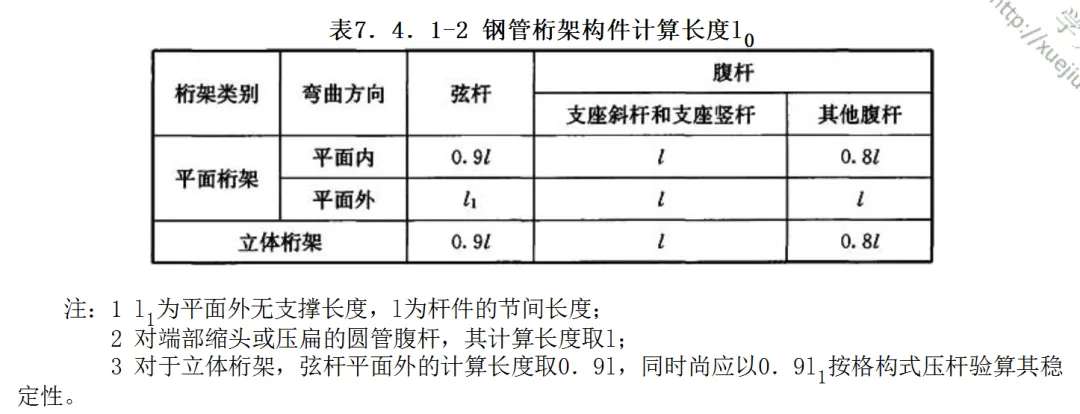

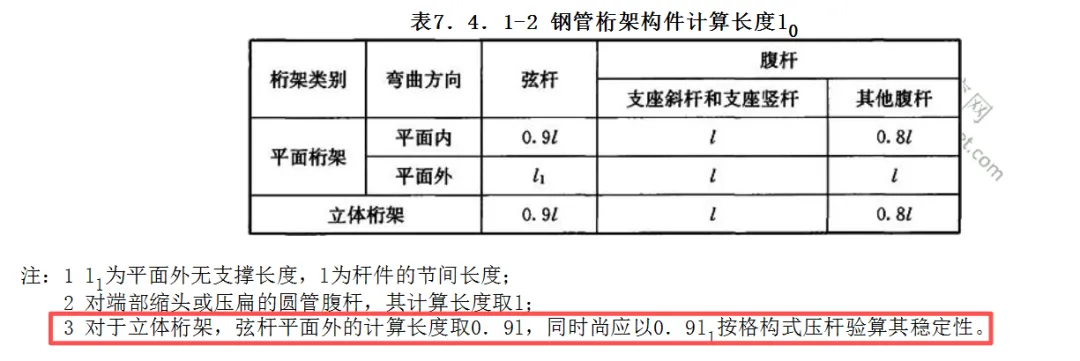

钢结构设计技术标准7.4.1明确规定：对于立体桁架尚应以0.9L（支撑间距）按格构式压杆验算其稳定性。
目前，主流的结构软件都没有按立体桁架按格构柱计算整体的面外稳定，因此，不少工程师实际是忽视了空间桁架的面外稳定计算，也少有人去手动复核。
1.提取桁架内力，把单榀空间桁架当着格构柱，用格构柱的压弯公式人工验算整体稳定；
2.考虑结构初始缺陷，采用几何非线性，输出结构整体稳定系数（仅几何非线性，K不小于4.2）；
3.把弦杆面外计算长度调整为支撑间距，直接用构件稳定结果代替整体稳定。（第3条我没有验证过，但确实很多人就是这么干的！唉，还不是钱少事多的锅）
不过，在当前甲方和施工单位要求既要好、又要快、还要省，且还不好拿钱的行情下，在他们口中，好像啥都是很简单，谁TM还有那心思去算这破稳定呢？！
