设计为城市主干路，电力管沟地质条件及周边环境复杂，施工技术难度高，安全风险大。为保证给排水工程管线顺利完成，通过认真研究设计文件并借鉴现有成熟施工经验、技术，综合考虑综合线路周边环境的特点、地质条件、机具设备配套能力、交通疏导等方面因素编制了本方案指导施工。本方案编制范围为道路建设工程给排水工程。

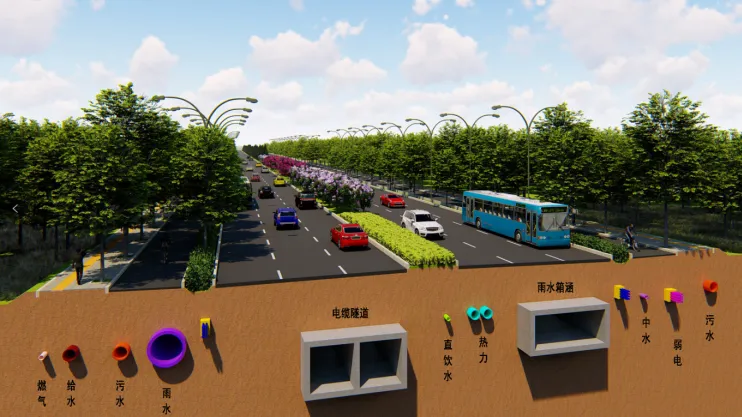

道路全长700m。道路规划红线宽40m，城市主干道。本着以人为本，优先保障慢性空间的原则，同时兼顾交通功能，充分考虑道路绿化效果，并结合周边道路综合考虑交通组织，该道路横断面划分：中央3m分隔带+两侧各18.5m（机动车道10.5m+1.5m绿化带+3.5m非机动车道+3m人行道）。本次实施K0+380～K1+080段，长700m。

(1) 雨水工程

雨水设计采用双侧布置，北侧布置D1200雨水管，位于新建非机动车道内，距规划道路中线14.2m处，雨水排向自东向西排入裴家营路待建雨水沟；南侧布置4.0×1.5m~4.7x1.6m雨水沟，位于新建机动车道内，距规划道路中线8.0m处，雨水排向自东向西排入裴家营路待建雨水沟。设计道路沿线设置预埋支管，管径D600/D800，长度超出道路红线2.0m。

①管材、基础、接口

雨水管道主管采用D600、D800、D1200、D1400钢筋混凝土承插管，雨水沟采用4.0x1.5m、4.5x1.5m、4.7x1.5m、4.7x1.6m现浇钢筋混凝土雨水沟，双、四、六篦雨水口，支管管材采用D400二级钢筋混凝土承插管，雨水管接口采用橡胶圈承插管接口。管道基础采用180°砂石基础，地基承载力不小于100KN/m²。

②检查井

路段雨水检查井间距小于60m，管径D600时雨水采用Φ1250圆形混凝土雨水检查井，管径D≥800时雨水采用矩形直线混凝土雨水检查井，有支管接入处采用矩形90°三/四通混凝土雨水检查井，跌差大于1.0m的检查井应采用阶梯式混凝土跌水井。地基承载力不小于100KN/m²。

检查井流槽采用M10水泥砂浆砌MU15砖，1:2防水水泥砂浆抹面；抹面、勾缝、座浆、抹三角灰均用1:2防水水泥砂浆。检查井与混凝土管道接口处，管外壁做凿毛处理，确保接口处密实，检查井流槽采用砖砌或混凝土现浇，接入支管超挖部分用级配碎石、混凝土或砖填实。

③检查井井盖

检查井井盖规格采用Φ700，材质采用球墨铸铁材质，在车行道上的检查井盖承载力采用D400类型直承式重型检查井井盖，在非机动车道上的检查井盖承载力采用D400类型倒承式重型检查井井盖，人行道检查井井盖承载力采用B125轻型球墨铸铁方型井盖。

④雨水口

雨水口设置在车行道立沿石处，路段雨水口间距小于50m之间，小型出入口及雨水支管接入处雨水口位置可做适当调整。雨水口支管采用D400钢筋混凝土承插口排水管，坡度1%，坡向检查井。雨水口采用钢筋混凝土偏沟式双、四篦雨水口，雨水篦子及支座采用球磨铸铁材质，防沉降雨水篦子及支座，承载能力采用D400型，雨水口设置沉泥坑，深0.2m，位于道路上偏沟式雨水口具有防偷、防噪、防沉降功能。

⑤管道加固

道路下覆土小于0.8m的管道，均需要采用C20混凝土360°满包加固20cm处理，确保管道后期运行安全。

(2) 污水工程

污水采用双侧布置，道路北侧布置D500污水管，管道位于道路北侧非机动车道下，距规划道路中线16.3m，一区段桩号范围K0+400~K1+000，污水管径D500，污水排向由东向西排入裴家营路规划污水管道：二区段桩号范围K1+020~K1+080，污水管径D500，污水排向由东向西排入风箫路D600污水管道；道路南侧布置D500~D600污水管，管道位于道路南侧人行道下，距规划道路中线19.5m，本道路排水系统划分2个区段，一区段桩号范围K0+400~K1+000，污水管径D500，污水排向由东向西排入裴家营路D800污水管道；二区段桩号范围K1+020~K1+080，污水管径D600，污水排向由东向西排入风箫路D600污水管道。污水最终排入规划新建污水处理厂。

道路沿线设置预埋支管，管采用D500污水管道，长度超出道路红线2.5m，局部位置可结合现状条件局部调整。

①管材、基础、接口

污水管道采用D500、D600、D800钢筋混凝土承插管，管道接口采用橡胶圈承插接口。

②检查井

检查井间距小于60m，管径500≤D≤800采用Φ1250的圆形混凝土污水检查井。跌差大于1.0m的检查井应采用竖槽式混凝土跌水井。沉泥井设置间距每间隔1-2个检查井设置一处沉泥井。

检查井流槽采用M10水泥砂浆砌MU15砖，1:2防水水泥砂浆抹面；抹面、勾缝、座浆、抹三角灰均用1:2防水水泥砂浆。检查井与混凝土管道接口处，管外壁做凿毛处理，确保接口处密实，接入支管超挖部分用级配碎石、混凝土或砖填实。

③检查井井盖

检查井井盖规格采用Φ700，检查井井盖均采用球墨铸铁材质，在非机动车道上的检查井盖承载力采用D400类型倒承式重型检查井井盖，人行道检查井井盖承载力采用B125轻型球墨铸铁方型井盖。

④管道加固

道路下覆土小于0.8m的管道，均需要采用C20混凝土360°满包加固20cm处理，确保管道后期运行安全，存在交叉其他专业浅埋管线时，建议同步施工避免二次开挖深度较大。

(3)  给水工程

新建DN500给水管道，位于规划道路中心线北侧18.5m人行道下，覆土不小于1.5m。

6.1.1施工方法及控制要点

(1) 施工准备

① 既有管道及线路调查

管道施工前对地下既有管线进行调查，对有保护要求的管线进行标识，以防施工损坏。对需要改建、迁移的管道提前安排，确保施工中各种管道畅通。

② 施工放样

根据设计坐标和控制点正确地进行管道的测量放样工作，主要测定管道中线、附属构造物位置、堆土界线、中心桩、方向桩，并设置牢固可靠的护桩，对既有管线作出标识，并划出有效保护范围。临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固并应采取保护措施；开槽铺设管道的沿线临时水准点，每200m不宜少于1个。

③ 管材

A、管材质量检验

承口和插口工作面光洁平整，局部凹凸度用尺量不超过2mm，无蜂窝、灰渣、刻痕和脱皮现象，钢筋保护层厚度不超过止胶台高度。

管体内外表面无漏筋、空鼓、蜂窝、裂纹、脱皮、碰伤等缺陷。管体外表面要有合格证、管材型号、出厂水压试验结果、制造及出厂日期等标识。

B、接口胶圈质量检验

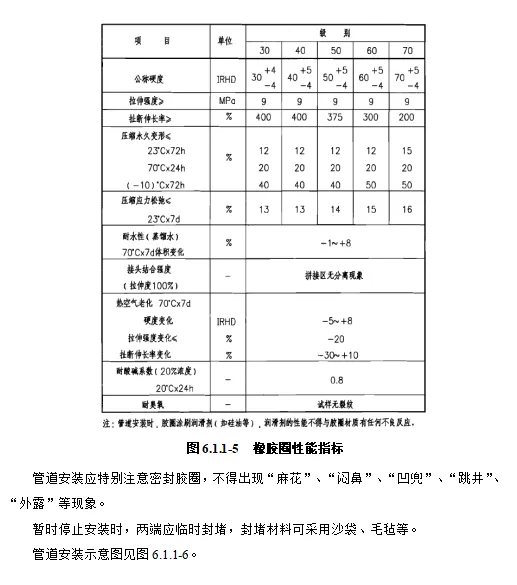

密封胶圈必须逐个检查，不得有割裂、破损、气泡、飞边等缺陷；其硬度、压缩率、抗拉力、几何尺寸等要符合有关规范和设计的规定。

检查证明胶圈出厂检验质量合格的检验报告；产品达到现场后，要抽检5%的密封胶圈的硬度、压缩率、抗拉力，其值不得小于出厂合格标准。

C、装卸车时保护

管材装卸车时，必须采用吊装带、专用钢制扁担梁，防止吊装中碰坏管口。

D、机具准备

根据管道直径的大小，选择合适的汽车吊、挖掘机、自卸车、推土机、压路机、冲击夯、发电机、手拉葫芦等机具组合进行管道的安装和回填施工。

(2) 沟槽开挖

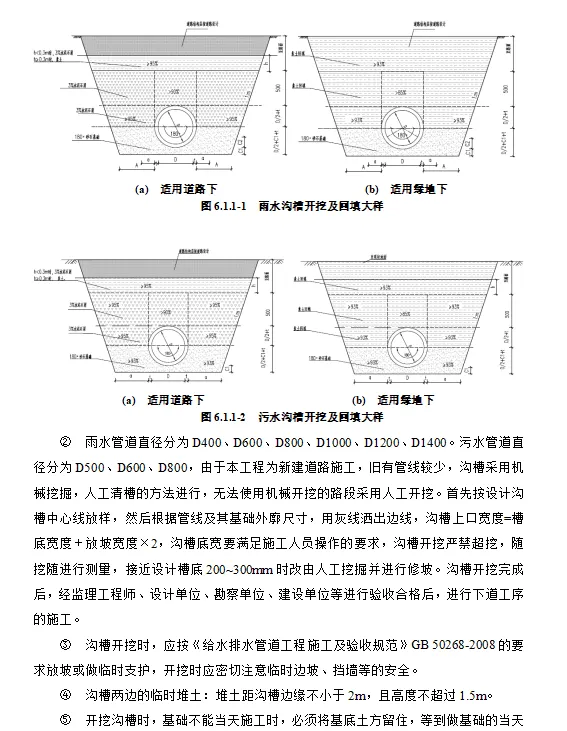

① 放坡开挖及管道回填大样图见图6.1.1-1、6.1.1-2。

。。。。。。
