用 AI 工具模拟鞘层带电粒子运动
等离子体工艺 · 动图导读
鞘层是等离子体与材料表面之间的带电边界。电子被负电壁面排斥，离子则被电场加速着撞向表面；下面用一张 GIF，把这段过程变成连续画面。
依据 Lieberman & Lichtenberg《Principles of Plasma Discharges and Materials Processing（2nd ed.）》第 6 章。
把硅片放进刻蚀机或镀膜腔，真正决定表面反应的，往往不是腔体中央的辉光，而是紧贴表面的那层暗区：鞘层（sheath）。
电子质量远小于离子，因此热运动速度更快。表面接触等离子体后，会先收集一部分电子并带上负电；这个负电势随后排斥更多电子、吸引正离子，于是表面附近形成离子多、电子少的净正空间电荷区。
鞘层的电势降、厚度和电场分布，最终决定离子以多大能量撞击材料表面，也会影响刻蚀方向性、薄膜致密程度和表面损伤。

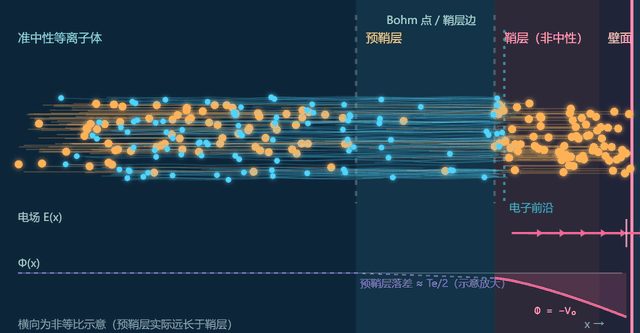

图 1｜动画采用一维示意，重点展示运动方向与相对变化。琥珀色：离子在预鞘层中逐渐加速，进入鞘层后继续获得能量，最后撞向壁面；青色：电子热速度更高，但会被负电壁面排斥，主要在鞘层边缘附近折返；品红色：电势 / 电场电势向壁面方向下降，电场在鞘层内部增强，推动正离子向表面运动。
离子运动方向 → 电势从约 0 降至 −V₀
在准中性等离子体中，离子密度和电子密度大致相等，电场很弱。进入预鞘层后，离子逐渐加速；到达 Bohm 点时，离子速度至少要达到 Bohm 速度，才能维持稳定鞘层。
鞘层边缘的离子不能静止不动。Bohm 判据给出了离子进入鞘层所需的最低速度：
其中e是元电荷，Te是电子温度，M是离子质量。为了让离子达到这个速度，鞘层外侧通常还需要一个较长的预鞘层，预鞘层电势落差约为Te/2。
当鞘层内电子已经大幅减少，电流主要由持续向壁面运动的离子贡献。离子本身形成的空间电荷，又会反过来影响电势分布，这就是空间电荷限制。
这条关系说明：电势降V0越高，离子流密度越强；鞘层厚度s越大，同样电压下的空间电荷限制电流越小。
电压翻倍：在其他条件不变时，电流密度约变为原来的 2.83 倍。
厚度翻倍：电流密度变为原来的 1/4。
电势分布：Child 鞘层中，|Φ| 通常按 x4/3增长，靠近壁面时电场更强。
高电压突然施加到电极上时，鞘层通常先经历“离子矩阵”阶段，随后才逐渐进入离子持续运动的 Child 稳态阶段。
离子还来不及明显移动，鞘层中的正空间电荷近似由原有离子背景提供。电势分布接近二次型，离子流仍在建立。
离子已经穿过鞘层并持续撞向壁面，空间电荷、电势和离子流达到自洽分布。
预鞘层负责把离子加速到 Bohm 速度，Child 鞘层负责描述离子流与空间电荷之间的自洽平衡。
实际装置还会受到碰撞、二次电子发射、射频调制、磁场和曲面电极等因素影响，因此这张动图更适合建立物理直觉，而不是直接替代工程计算。
具体的模拟动画 html 可以私信后台关键词获取：鞘层。
参考资料
M. A. Lieberman, A. J. Lichtenberg,Principles of Plasma Discharges and Materials Processing, 2nd ed., Wiley, 2005，第 6 章 “Direct Current (DC) Sheaths”。
本文公式对应原书式 (6.2.4)、(6.2.12)、(6.3.5)、(6.3.12)、(6.3.14)–(6.3.19)。
