这个插件有用?为用户搞了个CAD小插件居然升级了!
周站长推荐：
1、点击学习180套+近万个各类设计软件视频教程：点击学习
2、购周站长CAD图书（黄色那本）获重磅福利：点此查看。如需图书笔记：点击查看，可订阅。
前面给一个用户写了一个槽型轮廓生成的插件，最近又优化了一下，分享给大家，主要是优化了两个地方。
1、封口方式增加“不封口”。
2、拐角处增加倒角，倒角支持“保持槽宽倒角”或“保持圆角半径倒角”。

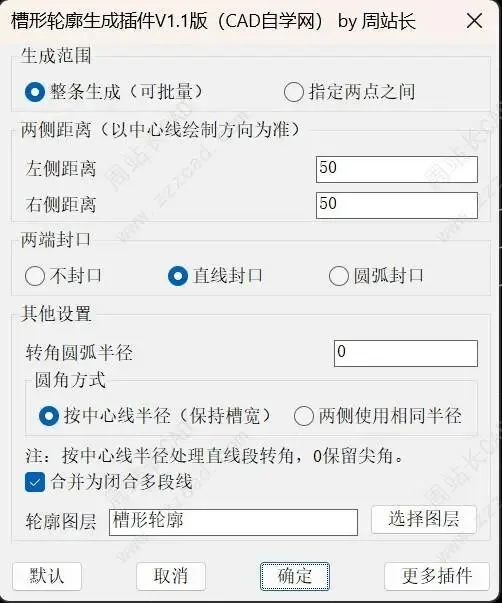

新版插件界面如图。
CAD槽形轮廓生成插件V1.1版下载链接：
网站注册用户链接：
https://www.cadzxw.com/63729.html
非注册用户链接（或文尾左下角阅读原文）：
https://www.zzzcad.com/autocadchajian/tycadcj/13610.html
插件介绍：
槽形轮廓生成插件 V1.1 是周站长为 CAD 用户开发的辅助绘图工具。只需选择已有的直线或二维多段线，设置左右距离、封口方式和转角半径，即可生成槽形轮廓，减少反复偏移、倒圆角、封口和合并的操作，适合线槽、槽道及其他双线轮廓的平面绘制。
插件采用中文对话框，常用参数集中设置，原始中心线保持不变，方便继续修改和参考。
主要功能包括：
- 整条生成，支持批量处理
：可点选或框选多条直线、二维多段线，按统一参数生成轮廓，完成后显示成功、失败和跳过的数量。 - 指定两点，生成局部轮廓
：只需要其中一段时，选择中心线并指定两个位置，即可生成对应区段的轮廓，无需提前打断原线。 - 左右距离分别设置
：既能绘制对称轮廓，也能设置不同的左右距离。例如左侧 30、右侧 70，直线段的总宽度为 100。 - 三种端部处理方式
：支持不封口、直线封口和圆弧封口，可根据需要保留两侧边线，或生成封口轮廓。 - 两种转角圆角方式
：“按中心线半径”可保持转弯处槽宽不变；“两侧使用相同半径”可让内外两侧采用相同的圆角半径，但转弯处槽宽会变化。半径设为 0 时保留尖角。 - 可合并为闭合多段线
：对开口路径，选择封口并勾选合并后，可生成一条闭合多段线，方便后续选择、编辑和填充。整条闭合路径则保留内外两条闭合边界。 - 统一管理结果图层
：可从当前图纸中选择已有图层，也可输入新图层名称，生成时自动创建。 - 记忆参数，支持撤销
：在当前图纸会话中保留已确认的设置，也可点击“默认”恢复初始参数。本次生成的结果可使用 U命令统一撤销。
使用时，在 AutoCAD 中输入 APPLOAD，加载插件，然后输入 CXS打开设置窗口。设置好参数并点击“确定”后，按提示选择对象；整条模式选完按回车，局部模式则继续指定两个位置。
使用中需注意：左右方向以原中心线的绘制方向为准，距离和半径均按当前图纸单位输入。新增转角圆角仅处理两段直线相接的位置，原有圆弧段会保留；采用中心线圆角方式时，半径应大于转弯内侧的偏移距离，并留有足够的线段长度。选择“不封口”后，闭合合并选项会自动取消并禁用。
插件适用于 Windows 版 AutoCAD 2007+、中望2026+、浩辰2027+，处理对象为平面直线和二维多段线，不支持三维、网格或拟合多段线。
下面我们看一下使用方式吧，比较简单。

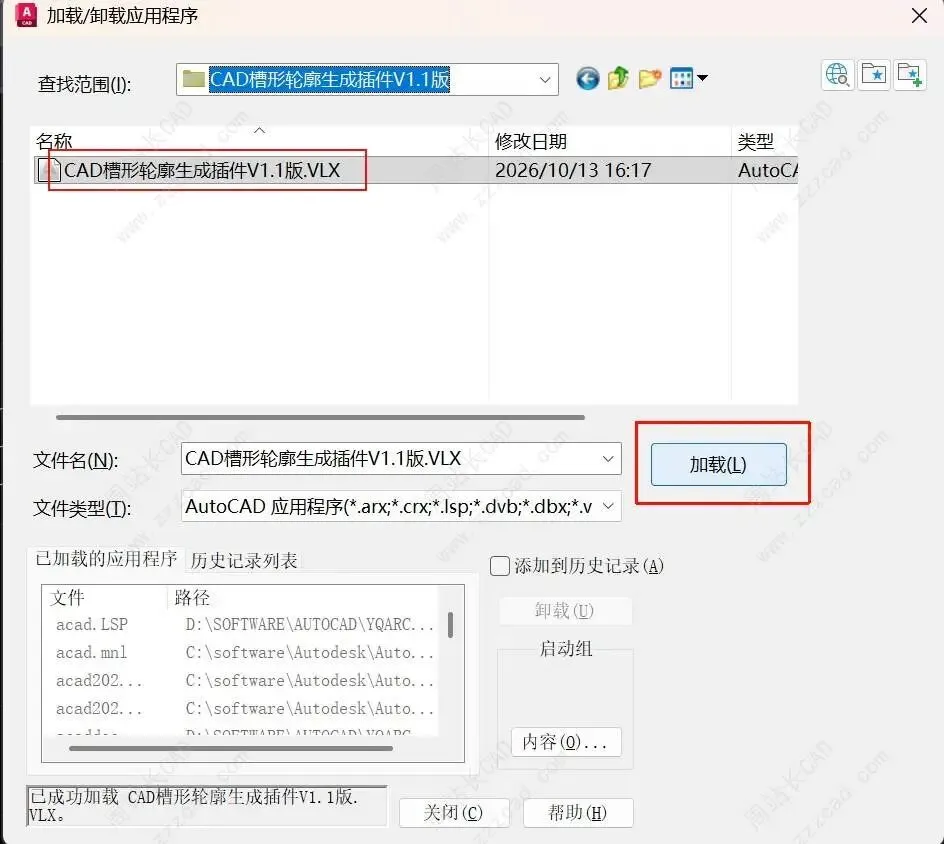

在CAD中输入快捷键AP回车，弹出“加载/卸载应用程序”对话框，选择我们需要加载的插件，点击确定
输入快捷键CXS调用插件。

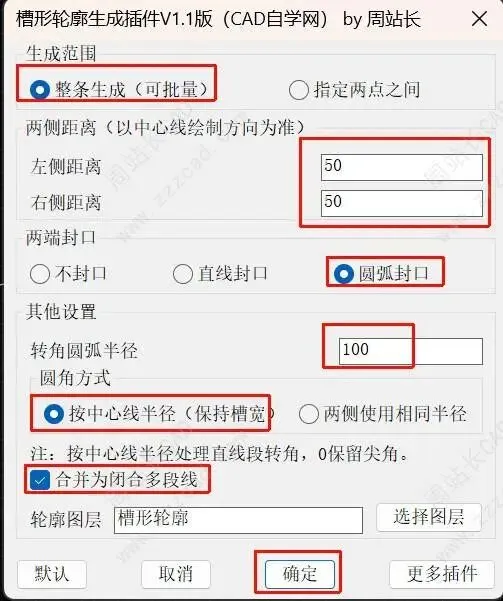

根据需要设置参数。比如我这边设置圆弧封口，转角的圆弧半径我是按保持槽宽设置。

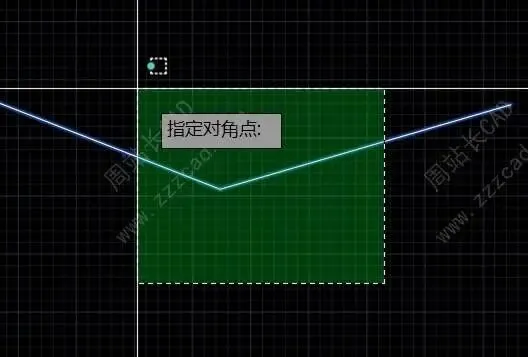

选择对象即可生成槽型轮廓。

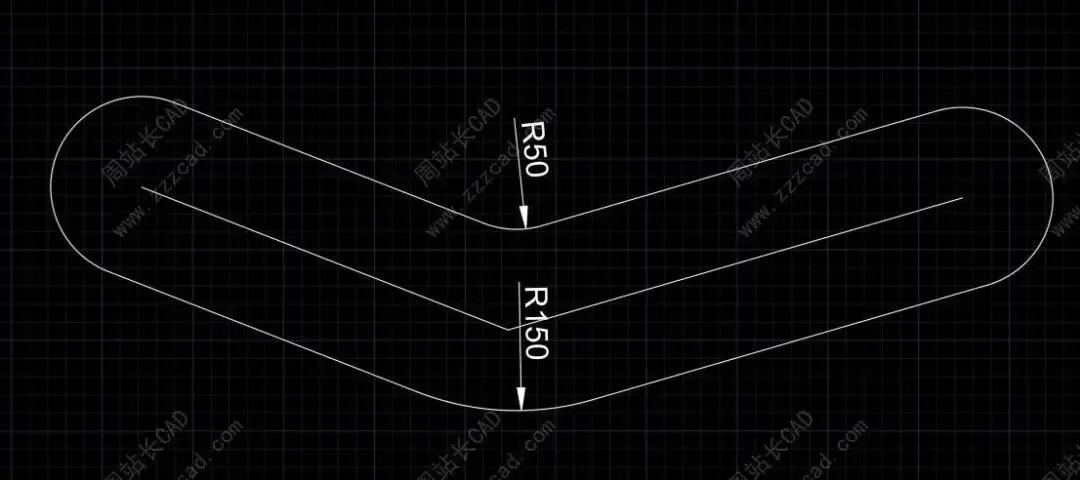

最终如图，我们保持槽形轮廓的宽度是一样的，所以两侧的半径会不一样。

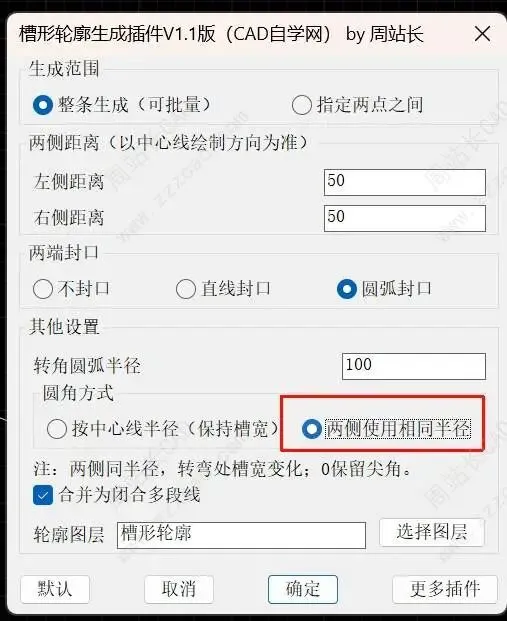

比如我们相同的参数，我们设置转角处的两侧半径是一样的。

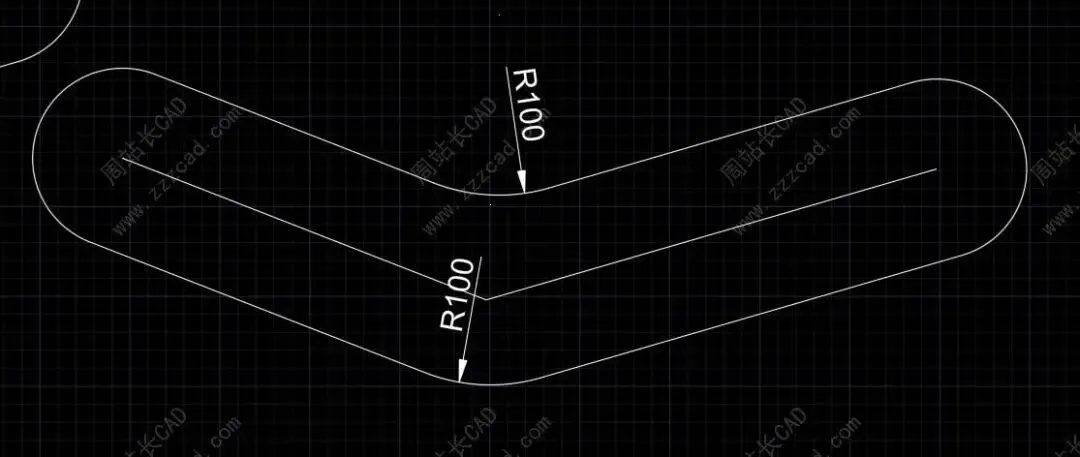

最终如图，转角处两侧的半径是一样的。

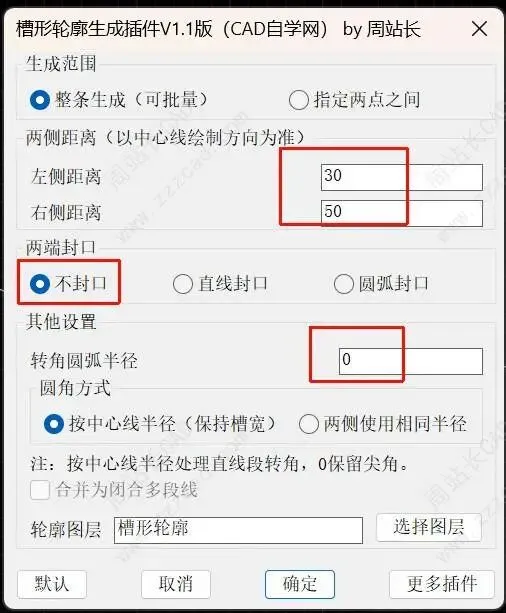

比如我们设置两端不封口，也可以设置两侧的偏移距离，这样我们可以同时将一条线往两侧按不同的距离进行偏移。

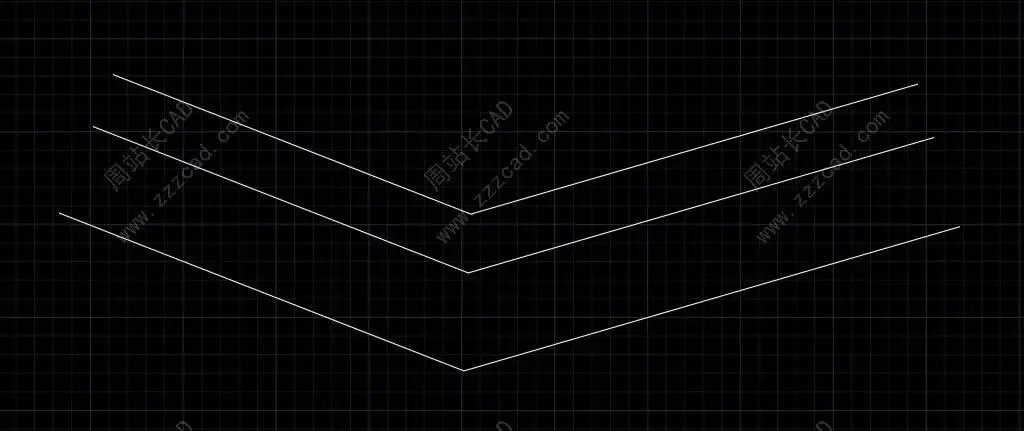

也可以达到向两侧设置指定距离进行偏移的效果。
完。
