2026电赛A题复现先导课：PLECS仿真、PFC控制方案与硬件联调路线

做电源类赛题，需要把题目要求、电路结构、控制算法和测量结果对应起来。模型中的反馈信号要能对应实际采样点，控制器要能按固定周期在单片机上执行，调参后的变化也要能通过波形解释。

2026电赛A题复现系列的先导课，主要介绍了这套学习路线，并展示了仿真模型、控制方案对比及实物接线教学片段。本文整理其中的技术重点，补充几个便于理解的关系式，并给出一套按模块推进的学习与调试顺序。

1. 从赛题要求建立系统与测试的对应关系

读题时，建议同时整理“需要实现什么”和“怎样验证”。

先导课涉及前级PFC整流、后级逆变及相关控制内容。学习时，应分别追踪每个环节的功率路径与反馈路径，明确各项指标由哪些硬件和程序共同实现。

2. 模块化仿真与离散化仿真分别解决什么问题

课程展示了两种PLECS模型组织方式。

2.1 模块化模型：理解环路和信号关系

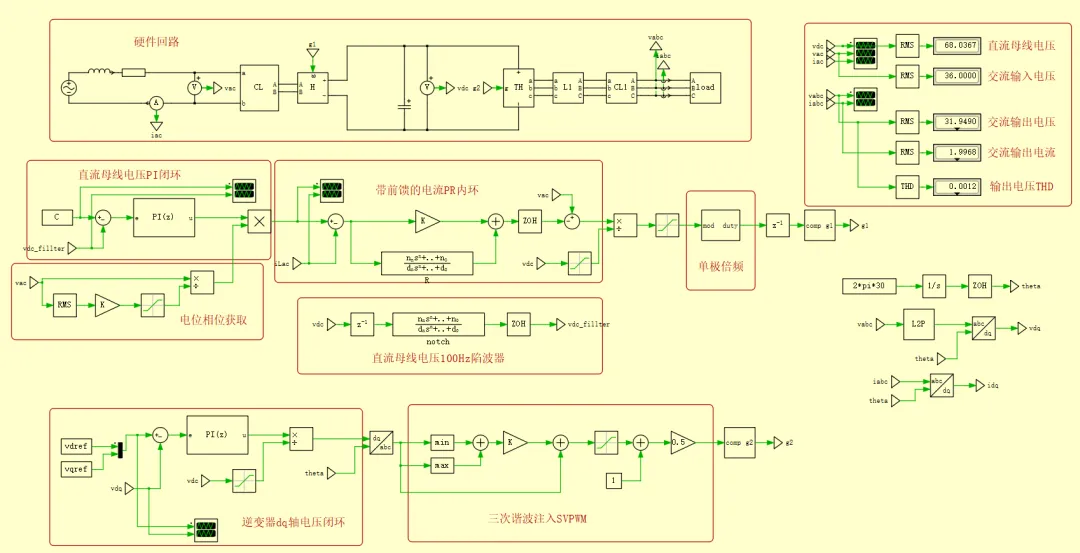

模块化模型把电路、采样、控制器和调制环节拆开，便于观察各部分的作用。先导课展示了PI、PR以及调制相关模块。

阅读模型时，可以从一个反馈量开始追踪：它从哪个测量点取得，经过哪些处理，与哪个参考值比较，控制器输出最终送到哪个调制环节。

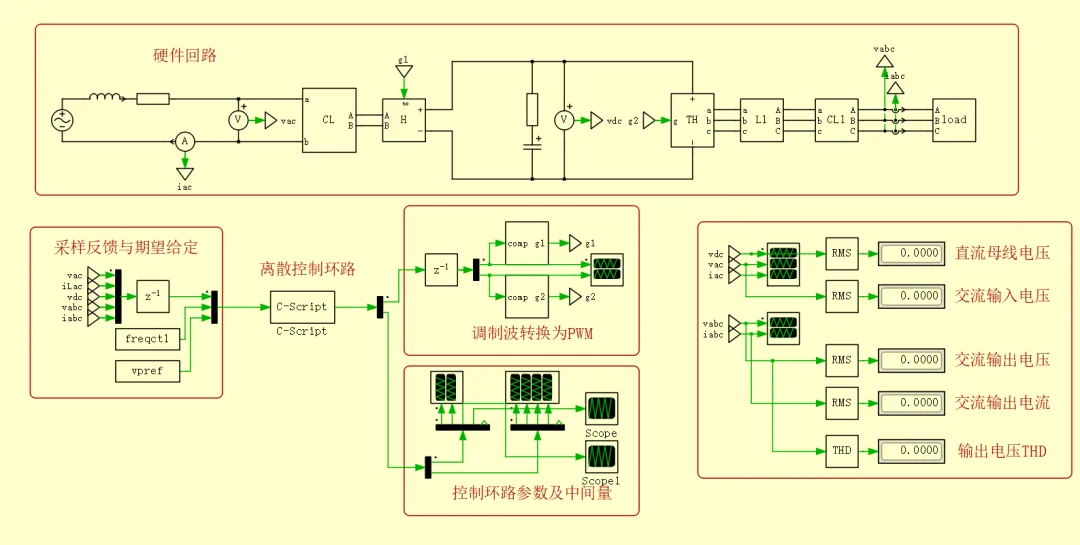

2.2 离散化模型：对应单片机程序实现

离散化模型进一步把控制计算与C语言代码对应起来。学习重点包括采样周期、历史状态、计算顺序，以及各个控制函数之间的数据传递。

可以给每个控制模块整理一张对应表：

先导课也展示了控制代码与头文件内容，涉及PFC、PR、不同调制方式及离散化实现。对照两种模型学习，有助于理解一个控制框图怎样变成每个采样周期执行的程序。

3. 相位参考获取：幅值归一化与SOGI锁相环

前级PFC部分提出了两种方式的比较：瞬时值除以有效值，以及SOGI锁相环。

3.1 先明确“瞬时值除以有效值”的幅值

为便于理解，先考虑理想正弦电压：

于是：

如果希望得到峰值为1的正弦参考，应采用：

因此，看模型与代码时，要同时检查分母采用有效值还是峰值，以及后续是否还有幅值缩放。幅值归一化后的瞬时波形也需要结合输入波形质量来理解。

先导课展示了输入波形存在畸变时的参考波形对比。后续比较应关注波形畸变如何进入参考信号，以及这种变化怎样影响电流控制。

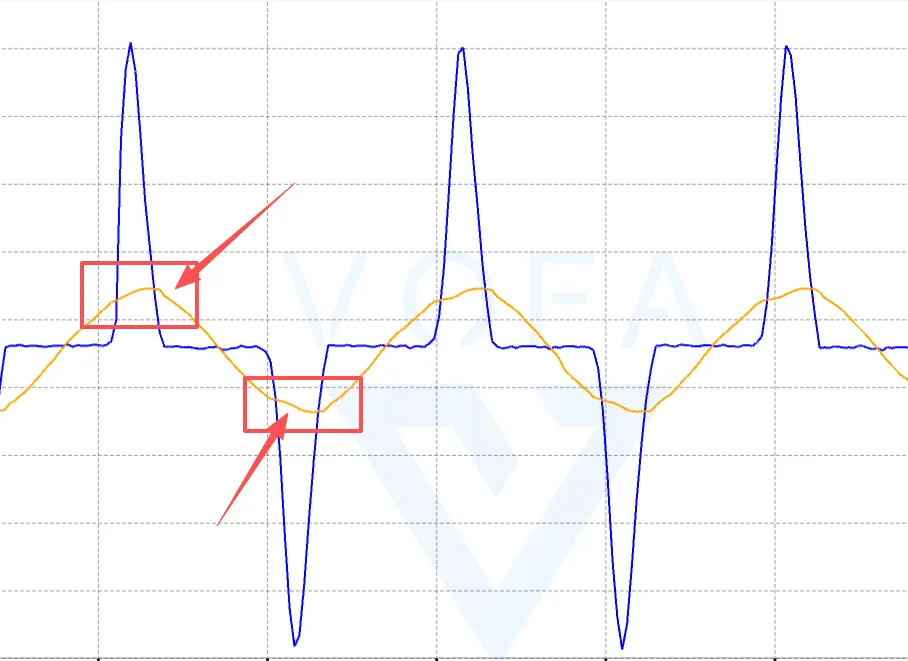

课件把这张图标注为“瞬时值除有效值”方案。红框指出了参考波形的局部起伏。阅读时，可以对照输入波形与参考波形在同一时间位置的变化，理解输入畸变进入参考信号后的表现。

3.2 SOGI锁相环：观察相位输出与动态过程

SOGI指二阶广义积分器。基于SOGI的单相锁相环通过正交信号生成等环节获取输入电压的相位信息，并可输出相位对应的正弦、余弦参考。相关实现可参考TI的SPLL_1PH_SOGI官方文档。

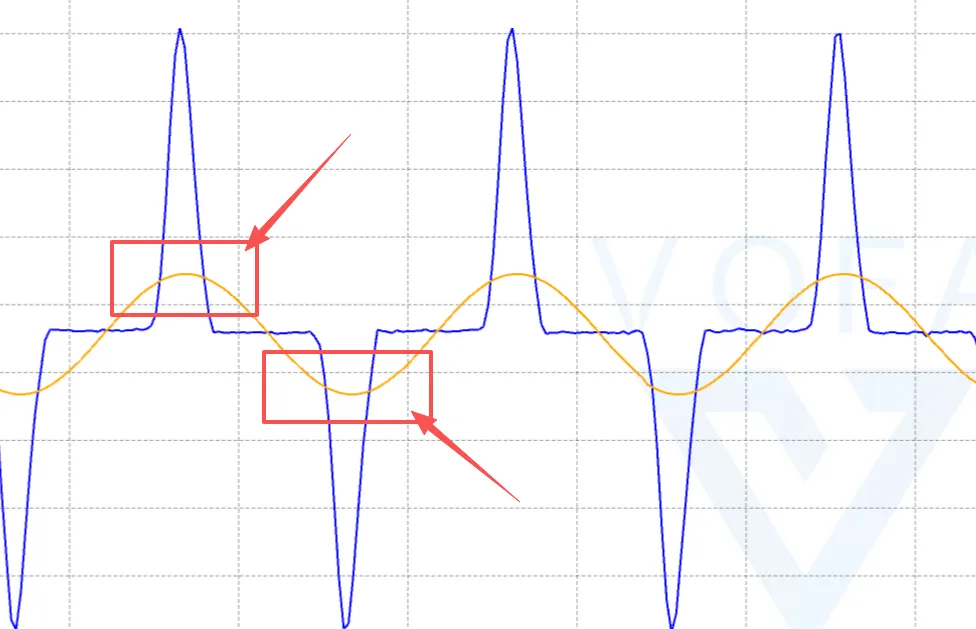

在课件展示的SOGI方案中，红框内的参考曲线较平滑。这个例子帮助观察两种方案对输入畸变的不同表现，后续还需要结合相位误差、动态响应与执行时间进行比较。

课程会结合波形、控制效果和单片机运算情况比较两种方式。建议把比较条件固定下来，包括输入电压、负载、采样周期，以及参数调整方式，再记录相位参考、实际电流和动态变化。

计算开销也应定义清楚。若算法执行时间为，中断周期为，则可用下式记录该算法对中断周期的时间占比：

这个数值对应被计时的算法。统计CPU总负载时还需要计入其他任务，内存占用则应另外记录。测试时应注明计时范围、主频、编译优化设置与执行条件。

4. 电感电流与负载电流反馈，为什么需要分别看

先导课展示了逆变桥、串联电感、并联滤波电容和负载的结构，并比较不同电流采样位置的控制效果。

在这个结构中，若电感电流流向输出节点，负载电流与电容电流从该节点流出，则有：

对理想电容，还可以写成：

这说明两个测量点包含的电流成分不同。更换反馈点时，需要同时核对控制目标、控制结构和采样定义，并重新观察系统响应。

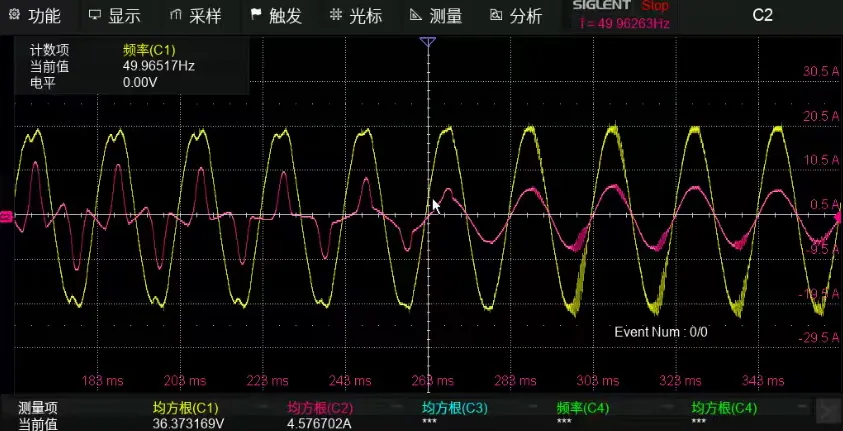

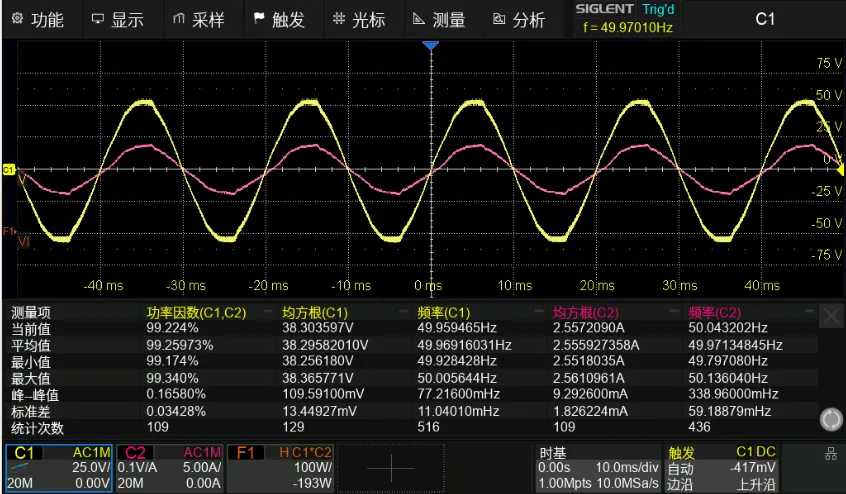

上图在课件中对应负载电流反馈。波形区与测量栏共同保留了电压、电流及功率相关信息，可用来追踪该采样位置下的实际表现。

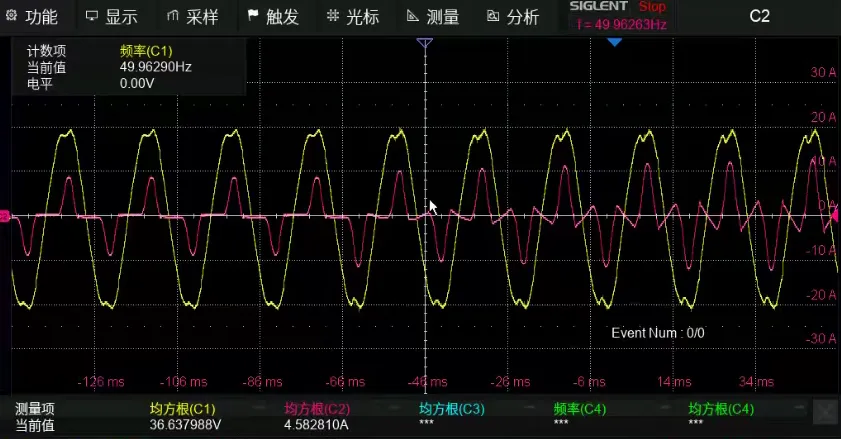

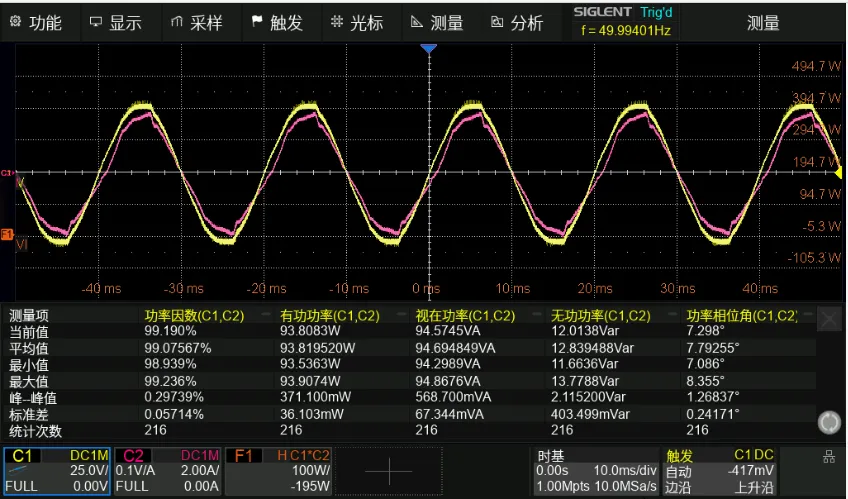

上图在课件中对应电感电流反馈。对照两张图时，应一起读取通道量程、波形形状、相位关系及测量栏，再结合运行条件分析差异。

先导课提出的比较维度包括动态性能、带宽、波形与THD等，也展示了示波器上的相关测量结果。整理实验时，可以记录以下项目：

有了这些条件，才能判断波形差异来自反馈位置、参数配置，还是运行工况的变化。

5. 软启动：把启动波形与程序过程对应起来

先导课展示了PFC软启动相关的仿真与实测波形，后续也会讲解代码实现。

学习这部分时，可以沿着时间轴同时观察母线电压、输入电流和参考值的变化。需要弄清参考值怎样建立、控制输出怎样变化，以及启动结束后如何进入正常运行。

5.1 仿真：观察直流量与交流量的建立

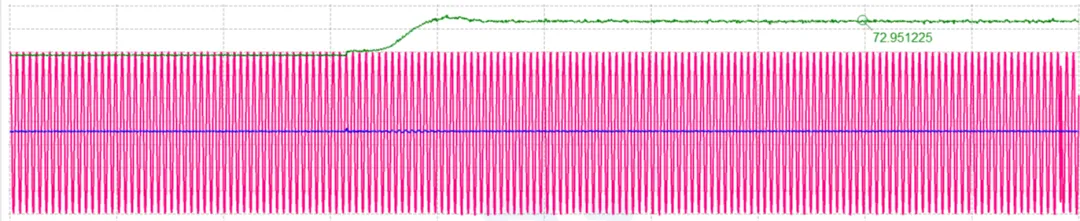

绿色曲线逐步抬升并进入平台，体现了先导课中母线电压建立的过程。可围绕启动时刻、上升过程和进入平台后的变化，进一步检查控制参考与反馈的对应关系。

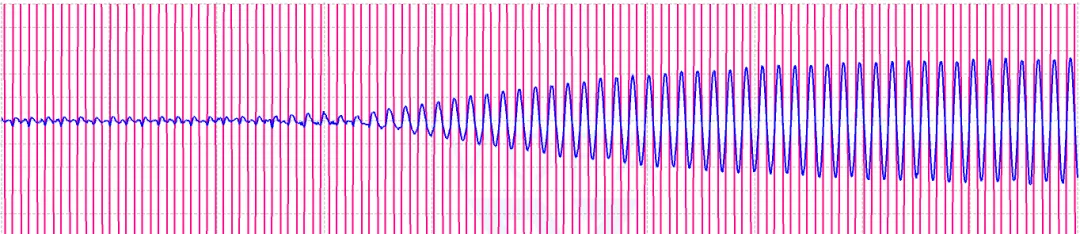

蓝色波形的幅值逐渐增加，课程用这一段展示电流建立的过程。对照代码时，可以跟踪启动参考、控制计算与实际电流变化之间的关系。

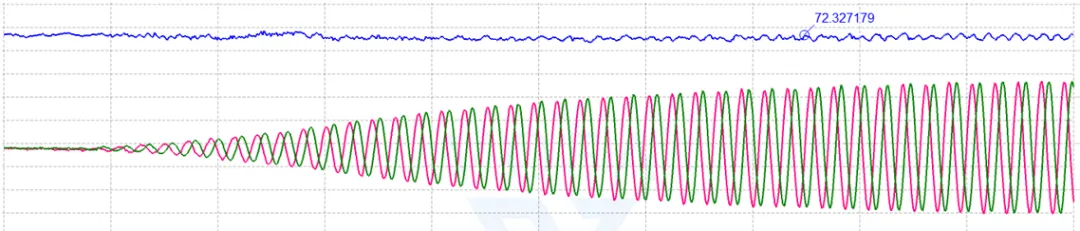

这组图中，上方直流量维持在工作点附近，下方交流量逐步建立。观察多条曲线时，要对应各自的物理量、量程与时间范围，分别判断它们的变化。

5.2 实测：观察启动相关波形的变化

下面三张图沿用课件的展示顺序，分别保留各自的时间轴和测量栏。

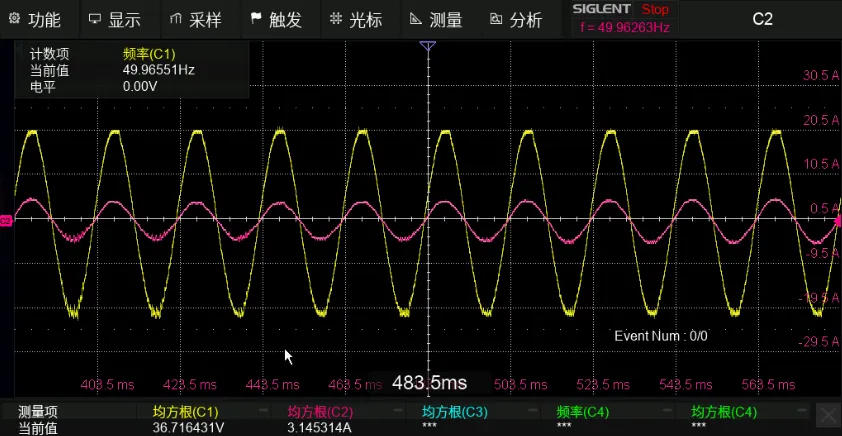

片段一中，粉色电流波形存在较明显的尖峰及局部畸变。可以围绕这些时间位置检查启动状态、控制输出与采样信号。

建议在仿真与实测中保留相同类型的记录：启动前的状态、启动时刻、参考值变化过程、母线电压上升过程及电流波形。发现差异后，再检查模型假设、实际采样与程序时序。

先导课中的电压数值对应所展示的示例工况。复现实验时，应按照实际模型与硬件配置确认参考值和运行条件。

6. 硬件学习要覆盖接口、供电与测量

配套课件按模块规划了后续实操内容：

课件中的隔离驱动方案使用UCC21520。该器件支持可编程死区，相关配置应对照实际电路和TI官方数据手册确认。

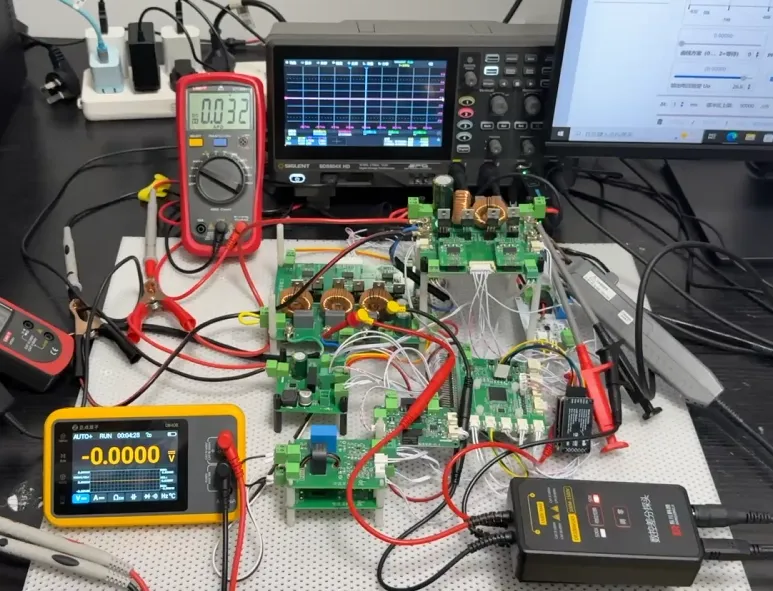

视频特别强调了做线与接线：连接器如何制作，各路供电如何连接，PWM与采样接口如何对应，信号线与功率线如何布置。测试工具的连接，包括电压探头和下载器，也会结合实物演示。

先对照模块总览确认板卡分工，再检查每块板的供电、控制与采样接口。实操时也可以按这张图建立自己的模块清单。

辅助电源部分从线束与输出测量开始，逐路确认供电关系及测量结果，再接入对应模块。

主控接线需要把PWM输出与ADC采样分别对应到实际接口，并在工程中核对通道配置。

示波器、差分探头与下载器也是联调链路的一部分。课程会结合实物说明连接方式，让仪器读数与程序状态能够相互核对。

7. 按模块推进软件调试与整机联调

先导课展示了STM32F407相关支持包、代码工程说明，以及上位机软件的安装与使用资料。学习时可以按下面的顺序推进。

1. 确认开发环境。
    打开工程，核对目标器件、支持包与下载器配置，完成编译和下载。
2. 检查基础功能。
    确认程序运行、显示与按键响应，并核对PWM和采样相关接口。
3. 核对采样数据。
    将程序中的电压、电流变量与仪表读数对照，检查偏置、比例和极性。
4. 验证通信。
    确认上位机显示的数据与发送的参数含义正确，记录单位与更新方式。
5. 观察控制变化。
    在明确的测试条件下调整参数，保存修改前后的数据和波形。
6. 完成整机测试。
    对照题目要求逐项记录结果，再结合硬件测量与程序数据定位差异。

每次调试都可以保留一条简短记录：

测试条件：输入、负载、工作模式。程序版本：本次使用的工程。修改内容：参数或配置。观察结果：波形与数据。下一步：需要验证的问题。

这类记录能把一次调参变成可以回看、可以比较的实验，也能帮助区分接线、采样、程序和控制参数方面的问题。

8. 系列课程的学习入口

先导课已经给出了后续的学习路线：先拆解赛题，再对照模型理解控制，接着完成硬件接线与程序调试，最后进入整机联调。

可以先画一张自己的系统连接图，再对照仿真追踪每个反馈变量，逐步建立模型、代码与实物之间的对应关系。后续课程会继续展开各模块的原理与操作过程。

本篇作为2026电赛A题复现系列的学习入口，后续将围绕仿真搭建、控制代码与硬件调试继续展开。欢迎结合自己的复现过程交流具体问题。仿真资料后台回复“仿真”
