MXCore RTL 源码解读:参数化 Microscaling 矩阵乘法加速器

Microscaling（MX）是 OCP 提出的一类窄位宽格式。
核心思想很直接：一组数据共享一个块缩放因子。

MX 把 32 个元素 编成一组，共享一个 8 位指数型缩放因子。元素只负责“相对精度”，绝对范围交给整组共享的缩放因子承担。

MXCore 是面向这类格式的 HWPE 矩阵乘法加速器。它是一个全参数化框架，围绕自研的 MXDOTP 点积单元构建，目标是把 PE 粒度、数据流、内存带宽 这三件事放进同一个设计空间里探索。

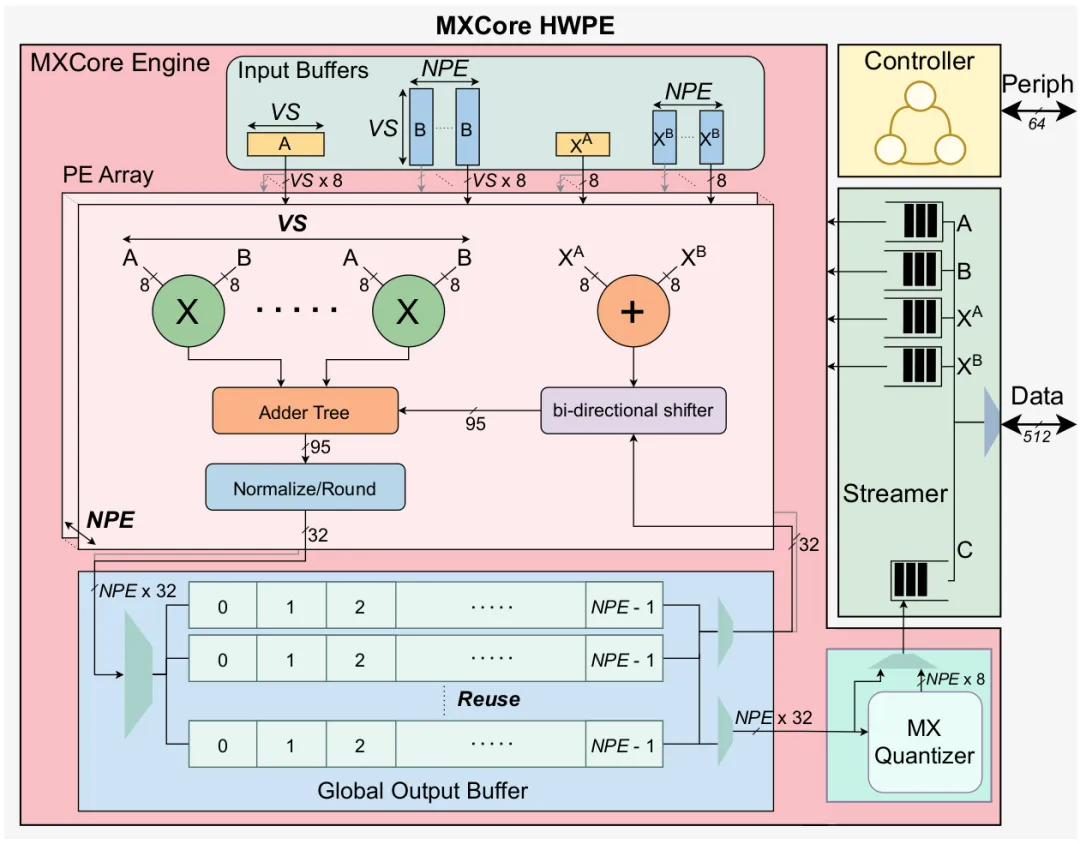

先看 MXCore 的硬件架构。这张图是后文所有模块讨论的落点：

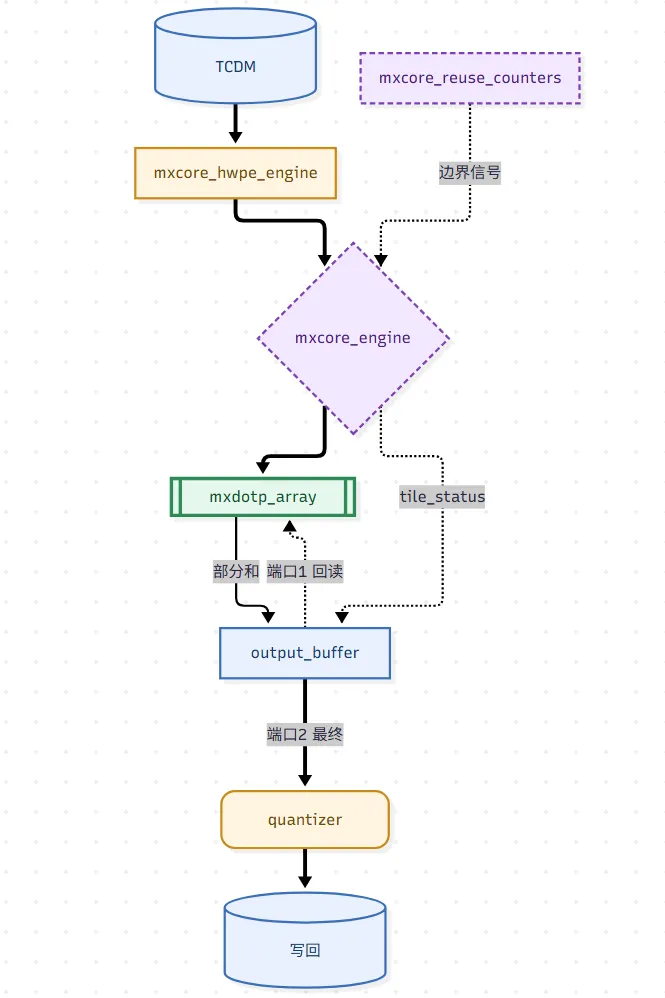

再看一次 tile 计算的数据流。实线是操作数通路，虚线是控制与状态信号，粗线是可能并发的双通道：

阵列与缓冲区之间的粗实线是部分和写入。
虚线回读是端口 1 的累加回路。
通往量化器的粗线是端口 2 的最终结果通道。

先记住主线：数据进来 → 阵列做外积 → 缓冲区攒部分和 → 边界信号决定何时最终化 → 量化器转格式 → 写出。下面逐层展开。🧭

📑 目录

一、源码分层
一·五、先认识三种源格式
二、参数化与吞吐公式
二·五、矩阵视角：从标量到分块
三、引擎顶层
四、点积阵列与核心公式
五、输出缓冲区
六、迭代计数
七、HWPE 包装层
八、在线量化公式
九、数据流全景
十、设计取舍
结语

一、源码分层：计算核心与外围包装 🗂️

README 把 MXCore 的硬件分成三层，源码目录正好对应这个划分。

三层分别对应：计算、控制、搬运。
这是 HWPE 模板的标准切分方式。

mxcore-rtl/src 的组织与这三层对应：

• • 根目录下是 纯计算核心，对应 Engine 的算术部分。
• • hwpe/ 子目录是 总线与流式接口，对应 Controller 与 Streamer。

目录不完全按三层切：
Engine 的包装层也在 hwpe/。

但工程边界很清晰：计算核心看到的是“操作数向量”与“结果向量”，而不是 AXI 事务。它并不关心数据是从 TCDM 来的还是从别的总线来的。

这意味着计算核心可以脱离 HWPE 框架单独验证。

上表只列角色，不列文件名。
文件名较长，移动端阅读不便，下文按模块名引用。

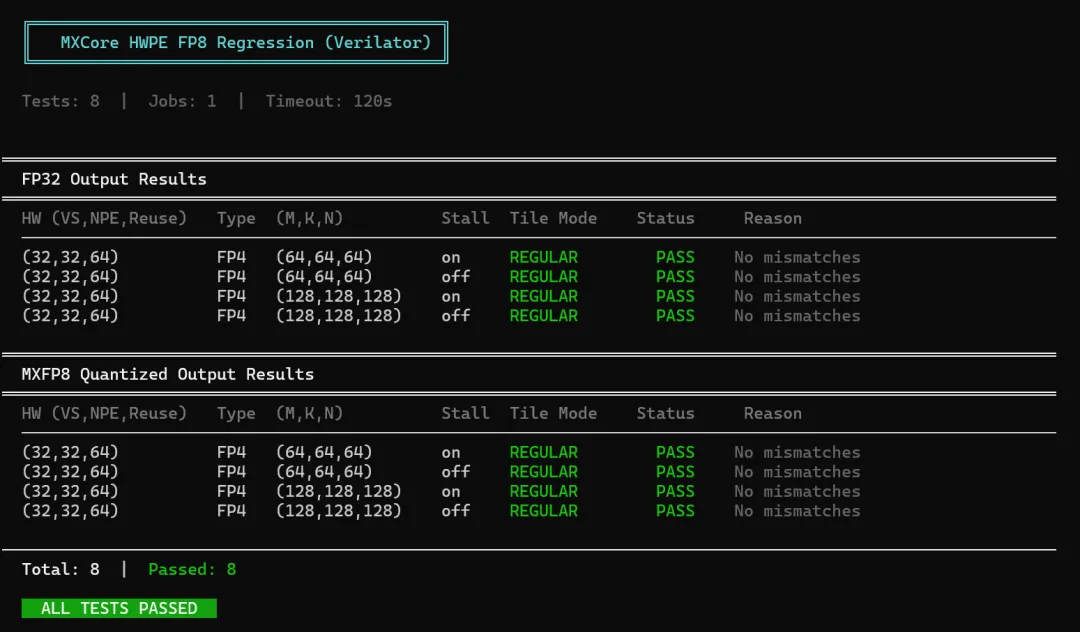

仓库中除 mxcore-rtl/ 外，还有 PyGolden/（Python 黄金模型，位精确参考）与 testvectors/（生成的测试向量）。前者是软件侧的参考答案，后者是 RTL 仿真的输入。

RTL 与黄金模型逐位比对，才判定 PASS。
这是后文第十节仿真结果的前提。

这种分层带来两个直接好处：

• • 计算核心不依赖总线协议，便于独立验证。测试平台只需要驱动操作数向量，不必模拟完整的 AXI 握手。
• • 外围层可随 HWPE 模板演进替换，不触动算术通路。总线协议升级时，算术部分无需重新验证。

从工程角度看，这是“算术与集成分离”的组织策略。
也是 PULP 系加速器一贯的做法。

另有一个隐含好处：参数化实验的收敛范围更小。

• • 改三个核心参数时，只需重验计算核心。外围层的协议逻辑不受参数影响，可以复用已有的验证环境。
• • HWPE 层的握手与协议逻辑不受影响。这意味着面积与时序的实验可以集中在计算核心内部。
• • 面积与时序的权衡实验可快速迭代。每换一组参数，回归范围是可预期的，而不是全芯片重跑。

分层的价值不只在“好看”，更在于把变化关进小盒子里。
参数一改，需要重验的范围被限制在计算核心内部。📦

一·五、先认识三种源格式 📐

MXCore 的源操作数只支持三种 MX 格式。README 给出的格式表如下：

量化遵循 OCP MX 规范。
按 32 元素共享指数块进行，目标编码为 E5M2 或 E4M3。

理解这三种格式的关键不在“8 位还是 4 位”，而在指数位与尾数位怎么分。

E 代表指数，M 代表尾数。
位宽固定时，指数多则范围宽，尾数多则精度高。

MXFP8 E5M2 把 8 位中的 5 位留给指数，2 位留给尾数。它的指数范围最宽，适合数值跨度大的场景，但尾数精度最粗。由于指数位多，它能表示非常大或非常小的数，代价是相邻可表示值之间的间隔更大。

MXFP8 E4M3 反过来，4 位指数、3 位尾数。它的动态范围比 E5M2 窄，但尾数多 1 位，量化误差更小。E4M3 能表示的最大值是 448，这也是 MXFP8 块缩放计算时常用的参考上界。精度更高意味着它更适合数值分布集中、但要求误差小的场景。

同一组 8 位，E5M2 和 E4M3 不能兼得。
选范围还是选精度，取决于数值分布。

MXFP4 E2M1 只有 4 位：2 位指数、1 位尾数。它的可表示值只有 16 个，正负各 8 个：

E2M1 的尾数只有 1 位，所以可表示值在相邻 2 的幂之间非常稀疏。它的优势不在精度，而在存储密度：每个元素 4 位，相比 FP32 压缩了 8 倍。对带宽受限的加速器来说，这个压缩比本身就是性能来源。

MXFP4 的数值瓶颈不靠元素位宽解决。
靠的是“每 32 元素共享一个 E8M0 缩放因子”。

三种格式共享同一个结构约定：元素之外，每 32 个值有一个块缩放因子。这个缩放因子是 E8M0，只有 8 位指数、没有尾数，只能表示 2 的幂。正因为它只能表示 2 的幂，硬件里缩放因子的融合才可以用指数加法完成。

• • 共享缩放因子：每组 32 个元素共用一个 E8M0 指数。它只能表示 2 的幂，因此硬件中只需指数加法，不需要真正的乘法器。
• • 窄位宽元素：每个元素只存尾数与短指数。元素越窄，存储与带宽压力越小，但越依赖共享缩放来撑住动态范围。
• • 块对齐要求：K 维迭代必须按 32 元素对齐。否则同一个点积里会混入不同块的缩放因子，结果无法统一还原。
• • 硬件含义：点积单元必须同时接收元素与缩放因子。缩放因子的分发路径与操作数路径必须同步，否则会错拍。
• • 软件含义：量化与反量化以块为单位。软件侧看到的不是逐元素的独立浮点，而是“元素 + 块缩放”的组合。

元素位宽越窄，块缩放承担的责任越重。
这正是 MX 格式“窄存储、宽动态”的机制来源。

回到 MXCore 的代码命名：后文出现的 MXFP8 通常指 E5M2 路径，MXFP8ALT 指 E4M3 路径，MXFP4 指 E2M1。EnMxdotpSrcFpFmtConfig = 9'b000101001 恰好开启这三个格式位。理解了这三者的位分配，后面看到格式使能位时就不会困惑。

二、参数化与吞吐公式 ⚙️

mxcore_package.sv 是整个设计的配置中枢。

它用编译宏覆盖的方式，定义了三个决定硬件规模的核心参数：

parameter int unsigned VectorSize = `ifdef VECTOR_SIZE `VECTOR_SIZE `else 32 `endif;
parameter int unsigned NPE        = `ifdef NPE `NPE `else 32 `endif;
parameter int unsigned Reuse      = `ifdef REUSE `REUSE `else 64 `endif;

• • VectorSize：每个 PE 一次点积覆盖的元素个数。它决定了单个 PE 内部加法树的深度，也决定了流水级数的下界。
• • NPE：并行处理单元个数。它决定了外积方向的并行度，也就是每周期能同时推进多少个输出元素的部分和。
• • Reuse：输出缓冲区深度。它决定了在写回之前能累积多少个部分和，等价于 K 维方向上一次能推进多深。
• • 格式裁剪：未使用的 MX 格式可在综合时被裁掉。综合工具会做常量传播，把不用的译码路径直接优化掉。

核心公式 1：峰值吞吐

理论峰值 MAC 吞吐可以写成：

• • VectorSize 对应内积方向展开长度。它越大，单个 PE 一次能消化的 K 维元素越多。
• • NPE 对应外积方向并行度。它越大，一次能同时处理的输出元素越多。
• • 两者相乘，就是每周期能完成的乘累加次数。这是吞吐的上界，实际吞吐还要受数据供给和缓冲区回读限制。
• • 若 VectorSize = 32、NPE = 32，则 。这是 README 中验证过的配置之一。
• • 若 VectorSize = 8、NPE = 128，则 。吞吐相同，但结构完全不同。

总吞吐固定时，内积长度与并行度可以互换。
README 的三组 1K-MAC 配置正是同一吞吐的三种分解。

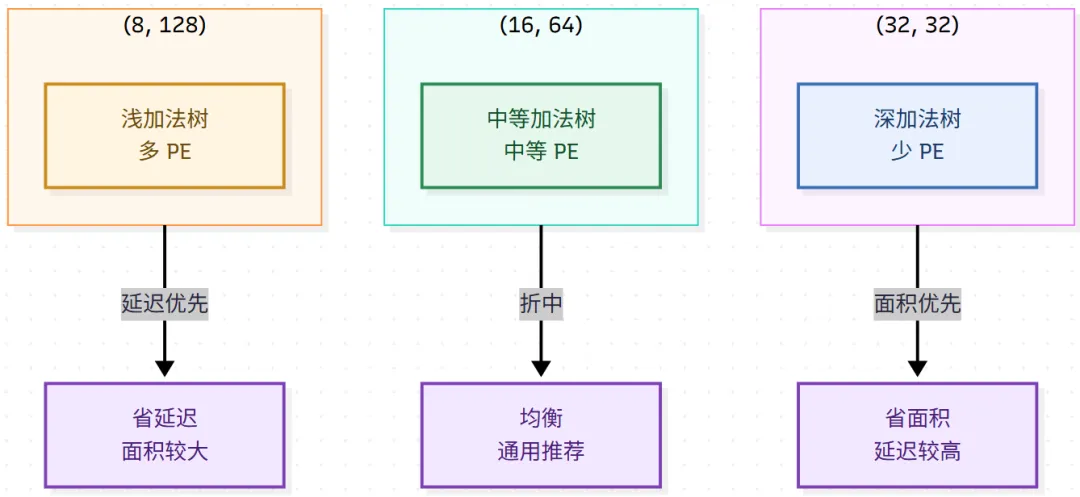

• • (8,128)：加法树浅，单 PE 内加法链短。关键路径更容易收敛到高频，但 PE 数量多，广播网络更宽。
• • (32,32)：PE 数量少，面积更省。但单 PE 内加法树深，需要更多流水寄存器来打拍。
• • (16,64)：折中形态，面积与频率平衡。通常是没有强约束时的默认选择。
• • Reuse 独立可调：32、64、128 三档。它不改变 MAC 吞吐，只改变缓冲区深度和稳态阶段长度。

三者的乘积是吞吐，Reuse 是缓冲深度。
四者共同决定一个具体的设计点。

README 验证过的配置组合如下：

这三组配置构成同一个吞吐的三种分解。
后文第十节的仿真结果，正是在这些配置下跑出来的。

当前只支持规则 tile。GEMM 形状必须是硬件配置的整数倍，部分 tile 支持尚未合入。这条约束会贯穿后文的迭代计数与边界信号，也是仿真能全部通过的前提之一。

参数不是越多越好，而是越正交越好。
VectorSize 管内积、NPE 管外积、Reuse 管缓冲，三者职责不重叠。

二·五、矩阵视角：从标量到分块 🧱

前面几个公式都在单个 PE 的标量层面。真实加速器处理的是矩阵，所以需要把标量视角提升到矩阵视角。

核心公式 M1：GEMM 的定义

矩阵乘法的基本形式是：

• •  是  矩阵， 是  矩阵。
• •  是  结果矩阵。
• • 求和沿 K 维进行，K 维也叫内积维度。
• • 这个公式是后面所有分块形式的起点。

核心公式 M2：MX 矩阵的嵌套表示

MX 格式下， 不是单一矩阵，而是元素矩阵 + 缩放向量的嵌套结构。把 K 维按 32 分块， 可以写成：

• • 每个  是  的子矩阵。它是  在 K 维的第  个块。
• •  是块的总数。K 必须是 32 的整数倍，否则需要补零或掩码。
• • 每个子矩阵  共享一组缩放因子，按行分布。
• • 这种“矩阵套子矩阵”的结构，就是 MX 的嵌套表示。

理解这个嵌套结构，就理解了 MXCore 为什么需要“块对齐”。
因为块是缩放因子的最小单位，也是硬件迭代的最小单位。

核心公式 M3：嵌套子矩阵的展开

每个  再展开成元素矩阵与缩放向量的乘积：

• •  是  的窄位宽元素矩阵。
• •  是长度为  的缩放向量，每个元素对应  的一行。
• •  把向量变成对角矩阵。
• • 这个式子对应硬件的“广播缩放”结构：一行的 32 个元素共用一个缩放。

从矩阵角度看，缩放不是逐元素的，而是逐行逐块的。
这就是“嵌套”的含义：外层块共享缩放，内层元素共享指数。

三、引擎顶层：把三块拼在一起 🔗

mxcore_engine.sv 是计算核心的集成点。

README 指出，Engine 内部由三块构成：参数化 PE 阵列、共享全局输出缓冲区、MX 量化器。引擎顶层做的，就是把这三块连起来。

// MXDOTP Array Signals
logic [NPE-1:0] mxdotp_in_valid, mxdotp_in_ready;
// Output Buffer Signals
logic obuff_result_valid, obuff_result_ready;
// Iteration Status Signals
logic first_iter, last_iter;

• • mxdotp_in_valid/ready：逐 PE 握手向量。对应 PE 阵列。每个 PE 独立握手，意味着阵列内部允许 PE 级反压，而不是整阵列粗粒度阻塞。
• • obuff_result_valid/ready：输出侧单路握手。对应输出缓冲区。它把缓冲区与下游隔开，下游慢时缓冲先吸收，避免直接反压到阵列。
• • first_iter：是否需要从缓冲区读回历史部分和。为真时走“首次计算”路径，跳过回读。
• • last_iter：本次写入是否应被标记为最终结果。为真时槽位被标记为“可输出”。
• • ireuse_i：复用计数输入，告诉计数器总迭代数。它让计数器与具体 tile 尺寸解耦。
• • flush_i：清空流水或缓冲状态。典型用途是在一个 tile 序列结束时丢弃未完成的部分和。

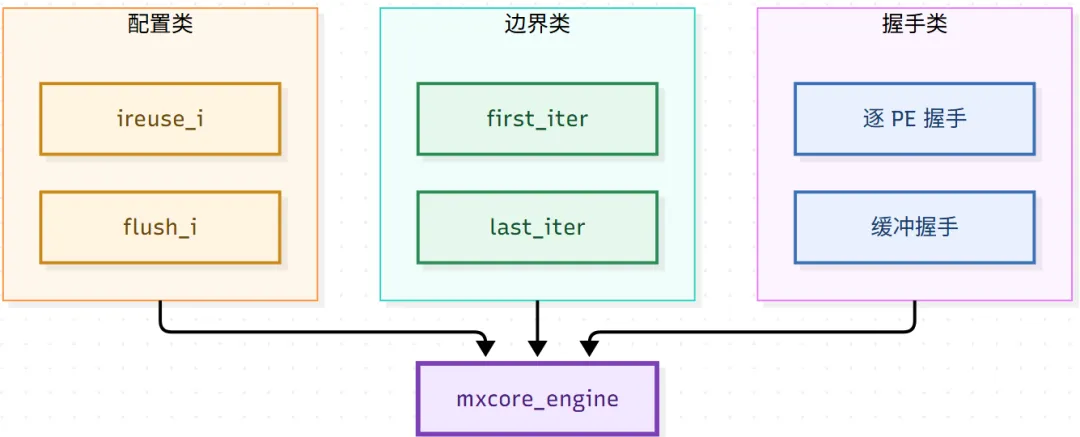

• • 握手类：负责数据流动的节拍控制。它们决定“数据什么时候能走”，不决定“数据走去哪”。
• • 边界类：回答“第一次 / 最后一次”。它们是流水线的节奏标记，告诉缓冲区何时切换读口。
• • 配置类：决定 tile 序列长度与清理时机。它们来自上层，通常在一次 tile 序列内保持不变。
• • 集成点角色：只做连线与少量状态维护。引擎不产生算术，也不存储数据，它是纯粹的“连接器”。

这三块的分工，正好对应后文三节：
点积阵列、输出缓冲区、在线量化器。

这些信号透露出引擎的控制哲学：
不维护集中式大状态机串行调度 PE。

first_iter/last_iter 在正确时间点触发缓冲区读端口切换。

• • 好处一：参数变化时时序更容易收敛。边界信号只依赖计数比较，不随 NPE 或 VectorSize 变复杂。
• • 好处二：不需要为每个 PE 维护调度表。调度信息由数据流自身携带，而不是由中央控制器逐 PE 下发。
• • 好处三：控制逻辑面积小。少量比较器即可完成原本需要大状态机完成的工作。

这种“数据流驱动 + 少量边界信号”的方式，比集中式调度更轻。

中央调度器在参数变大时往往成为瓶颈。
把边界信息外置，相当于让流水线自己“知道走到哪了”。🧭

四、点积阵列与核心公式 🧮

mxcore_mxdotp_array.sv 的结构非常规整。

就是一个 generate for 循环，把 NPE 个相同的点积单元平铺开：

for (genvar i = 0; i < NPE; i++) begin : mxdotp_array
    fpnew_mxdotp_multi #(
        .VectorSize (VectorSize),
        .NumPipeRegs (NumPipeRegs),
        .PipeConfig (PipeConfig)
    ) i_fpnew_mxdotp_multi (
        .operands_a_i (operands_a_i[i]),
        .operands_b_i (operands_b_i[i]),
        ...
    );
end

• • fpnew_mxdotp_multi：底层算术单元，来自 README 提到的 MXDOTP 系列。它承担一个 VectorSize 长度的 MX 点积，内部完成缩放融合、窄位宽乘累加与 FP32 累加。
• • 同构性：所有实例 VectorSize 相同。计算延迟一致，握手与流水对齐因此变得简单，不需要为不同 PE 做延迟补偿。
• • NumPipeRegs：流水级数参数。它是调整关键路径的主要旋钮，增加级数可以缩短单级组合逻辑。
• • PipeConfig：流水配置参数。它允许在不改功能的前提下调整流水结构，例如是否在乘法与累加之间插入寄存器。
• • busy_o：所有 PE 的 busy 汇总。对外只呈现“阵列是否还有未完成计算”，而不是逐 PE 状态，便于上层粗粒度调度。
• • 逐 PE 握手：支持 PE 级不均匀反压。虽然当前规则 tile 下所有 PE 同步工作，但结构上为未来非规则场景留了空间。

这一层就是 README 所说“PE 粒度”的硬件落点。
改 VectorSize 或 NPE，改的就是这里的实例数与内部结构。

核心公式 2：单 PE 点积

单个 PE 在 VectorSize 长度上的点积，可以写成：

• • 、 是第  个 PE 的两个 MX 操作数元素。它们都是窄位宽数，单独看精度有限。
• • VectorSize 是求和长度，对应代码参数。它决定了这个求和式里有多少项。
• • 、 是 A/B 两侧的块缩放因子。它们负责把窄位宽元素恢复到真实数值量级。
• • 乘积  在硬件中以指数相加实现。因为两者都是 2 的幂，乘法退化为指数加法。
• • 累加在 FP32 中完成，保证长 K 维精度。窄位宽乘积不会在累加过程中丢失高位信息。
• • 这个公式对应 fpnew_mxdotp_multi 的核心算术行为。阵列里每个 PE 都在反复执行它。

这是整个加速器最核心的一条公式。
阵列里每个 PE 都在反复执行它。

核心公式 2b：矩阵级 MX 乘法

把公式 2 从单个 PE 提升到整个矩阵。对 MX 格式的  和 ，真实乘积是：

• • 外层求和沿 32 元素块进行，共  个块。
• • 内层求和是块内 32 个元素的点积。
• • 、 是第  个块的缩放因子。
• • 缩放因子在块级提出，避免逐元素乘法。
• • 这个式子等价于公式 M1，只是把 MX 的嵌套结构展开了。

写成矩阵形式：

• •  是  的第  个 K 维块，。
• •  是  的第  个 K 维块，。
• • 每个块内部乘积  是一个  的部分和。
• • 所有块的部分和按缩放加权后累加，得到最终结果。

这个公式把“大 GEMM”拆成了“小 GEMM 的加权和”。
硬件每次迭代算一个 ，缓冲区负责累加。

核心公式 3：缩放因子融合

两个块缩放因子在进入乘法前可以先融合：

• •  是 A 侧 E8M0 缩放因子。它只有指数，没有尾数。
• •  是 B 侧 E8M0 缩放因子。同样只有指数。
• • 融合后 ，硬件只需做指数加法。一个加法器替代了一个乘法器。
• • 避免了逐元素反量化，也避免了额外乘法器。缩放只在块级做一次，不随元素数量增长。
• • 这是 MX 格式能在窄位宽下保持动态范围的关键。范围由指数承担，精度由尾数承担，两者分工明确。

公式 2、2b、3 合起来，就是 MX 点积的全部数学。
其余都是围绕它们的数据搬运与控制。

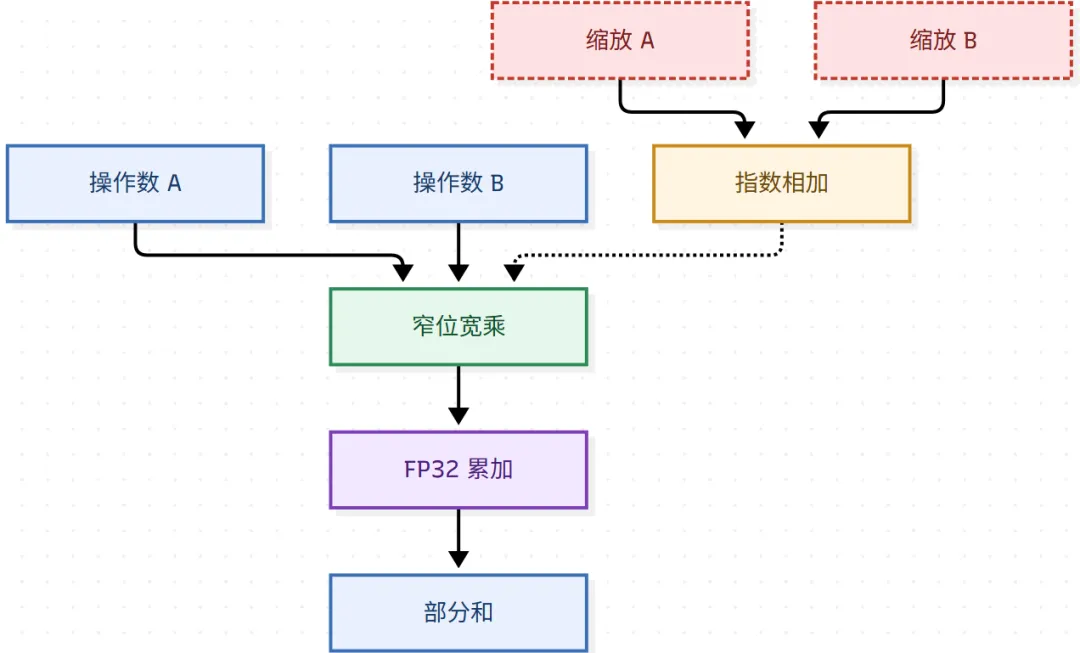

单个 PE 内部的算术流程如下：

• • 乘法前融合缩放：两个缩放因子先组合。这样乘法单元只需要处理窄位宽操作数，不必等待缩放。
• • FP32 累加：窄位宽乘积进入 FP32 累加器。累加器位宽足够，长 K 维下不会溢出或丢精度。
• • 部分和输出：结果可被回读累加。单次点积不是最终值，而是可与其他迭代结果合并的部分和。
• • 参数影响：VectorSize 越大，加法树越深。加法树变深意味着需要更多流水级来维持频率。

从数据流看，这个阵列实现的是 外积式并行。
A 侧在多个 PE 间复用，B 侧按 PE 切片并行。

这正是 GEMM 中 输出驻留 变体的典型形态。

• • 每个 PE 负责输出矩阵的一列。它把自己的部分和留在缓冲区里，等待 K 维迭代补齐。
• • K 维推进通过多次迭代累积到同一槽位。每次迭代都读回旧值、加上新乘积、再写回。
• • 槽位生命周期由 Reuse 深度决定。深度越大，同时驻留的输出列越多，K 维一次能推进越深。

输出驻留的好处是减少结果搬运。
部分和留在片上，只在最终化时才写出。💾

五、输出缓冲区：两个读端口的分工 🚪

mxcore_global_output_buffer.sv 是设计中最值得细看的部分。

README 称它为“共享全局输出缓冲区”。共享意味着所有 PE 的部分和都汇聚到这里；全局意味着它在阵列外部，不属于某个 PE。深度等于 Reuse，关键在两个独立读端口。深度只决定能存多少，双端口才决定能不能“边读边写”。

tile_status_d[write_addr_q] = last_iter_i;
obuff_result_valid_o = status_q[read_addr_q] && !tile_status_q[read_addr_q];
tile_result_valid_o  = tile_status_q[tile_addr_q];

• • 写端口：写入时记录 last_iter_i 为该槽位的 tile_status。这相当于给每个槽位打上“是否已最终化”的标签。
• • 读端口 1：面向部分和回读。它只在槽位有效且尚未最终化时工作，把旧部分和送回阵列。
• • 读端口 2：面向最终结果输出。它只在槽位已最终化时工作，把结果送往量化器或写回通路。
• • 地址分离：两个端口用不同地址，可同周期并发。回读旧部分和与输出新结果互不阻塞。
• • 双状态位：“有数据”与“已最终化”是两个独立维度。一个槽位可以有数据但尚未最终化，这正是部分和的状态。
• • 语义清晰：避免单一状态位的歧义。用一位同时表达“有效”和“最终”会让状态机难以维护。

核心公式 M4：缓冲区的矩阵表示

输出缓冲区可以看成一个部分和矩阵集合。它有 Reuse 个槽位，每个槽位存一个  的向量：

• •  是整个缓冲区的矩阵视图。
• • 每个  是一个输出列的部分和向量。
• • Reuse 是槽位数，也是  的列数。
• • 这种表示让“部分和累加”变成矩阵的列更新。

第  次迭代对第  个槽位的更新是：

• •  是第  次迭代 A 侧提供给第  个 PE 的列向量。
• •  是第  次迭代 B 侧的行向量。
• •  是外积，形状 。
• • 每次迭代对部分和矩阵做一次外积累加。
• • 这正是“输出驻留 + 外积”的矩阵表达。

硬件上，外积的每一列由一个 PE 完成。
所有 PE 合起来，就是一次完整的外积更新。

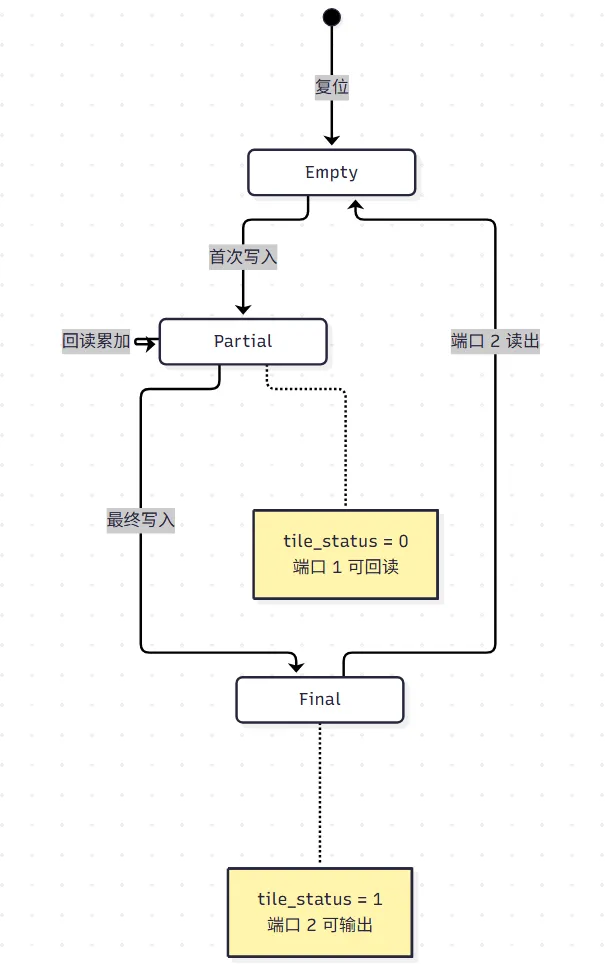

• • Empty：槽位无有效数据。复位后或输出完成后回到此状态。
• • Partial：存部分和，可被端口 1 回读。这是 K 维迭代过程中停留最久的状态。
• • Final：存最终结果，等待端口 2 输出。此状态通常很短，只等下游接收。
• • 自环：Partial 可多次回读与重写。每次 K 维迭代都会经过一次自环。
• • 并发性：不同槽位可处于不同状态。端口 1 服务 Partial，端口 2 服务 Final，两者可同时工作。

这一设计的价值在于 消除结构性冒险。

如果没有双端口，部分和回读会与最终结果写出争用同一个读口。

• • 后果：累加链在 tile 边界必然出现气泡。每次有结果要输出，累加就必须暂停。
• • 有了双端口：累加链连续推进。输出侧按自己的节奏搬走结果，不打断累加。

代价是读口数量和地址译码逻辑增加。

但在 Reuse 达到 64 或 128 时，这部分面积可以接受。

缓冲区面积随 Reuse 线性增长，读口逻辑只是常数开销。
深度越大，双端口的相对成本越低。📈

六、迭代计数与迭代次数 🧭

mxcore_reuse_counters.sv 是一个小模块。

但它生成的两个信号，决定了整条流水线的节奏。模块虽小，却是“什么时候该回读、什么时候该输出”的唯一判断者。

assign first_iter_o = (in_count_q < Reuse);
assign last_iter_o  = (out_count_q + Reuse >= ireuse_i);

• • first_iter_o：输入未填满一个窗口时为真。此时没有历史部分和可回读，引擎走首次计算路径。
• • last_iter_o：输出加窗口已达总迭代数时为真。此时当前写入就是最后一次累加，应被标记为最终。
• • 双侧计数器：输入填充与输出排空可有不同进度。缓冲区因此起到速率解耦作用，输入快时先攒着。
• • ireuse_i：总迭代数，使计数器与 tile 尺寸解耦。计数器不需要知道矩阵多大，只需知道要走多少步。
• • 浅组合逻辑：不会成为关键路径。两个信号只依赖计数比较，组合深度很浅，适合直接驱动缓冲区。

核心公式 4：K 维迭代次数

若一次 tile 的 K 维长度为 ，则迭代次数为：

• •  是矩阵乘法的内积维度。它决定一次输出需要累加多少项。
• • VectorSize 是单次点积覆盖的元素数。它决定每一步能消化多少项。
• • 非整数倍时向上取整。多出的部分需要掩码或补零，当前主分支尚未支持。
• • 当前主分支要求规则 tile，实际为整数倍。这也是仿真验证能全部通过的前提之一。
• • 这个值作为 ireuse_i 的参考送入计数器。计数器据此判断何时到达最后一次迭代。

核心公式 M5：分块迭代的矩阵展开

把公式 2b 的块求和与迭代过程结合，第  次迭代的矩阵更新是：

• •  是第  次迭代后的部分和矩阵。
• •  是当前迭代取出的 A 子矩阵。
• •  是当前迭代取出的 B 子矩阵。
• • 、 是当前块的缩放因子。
• • 初始 ，最终 。

对应到硬件结构， 就是输出缓冲区的部分和矩阵 。每次迭代读取  的部分列，加上新的外积贡献，再写回。

公式 M5 把“K 维迭代”写成了矩阵递推。
硬件里每一步都是“读回 — 累加 — 写回”。

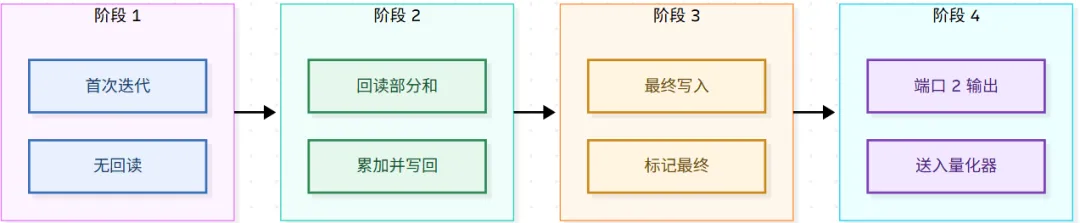

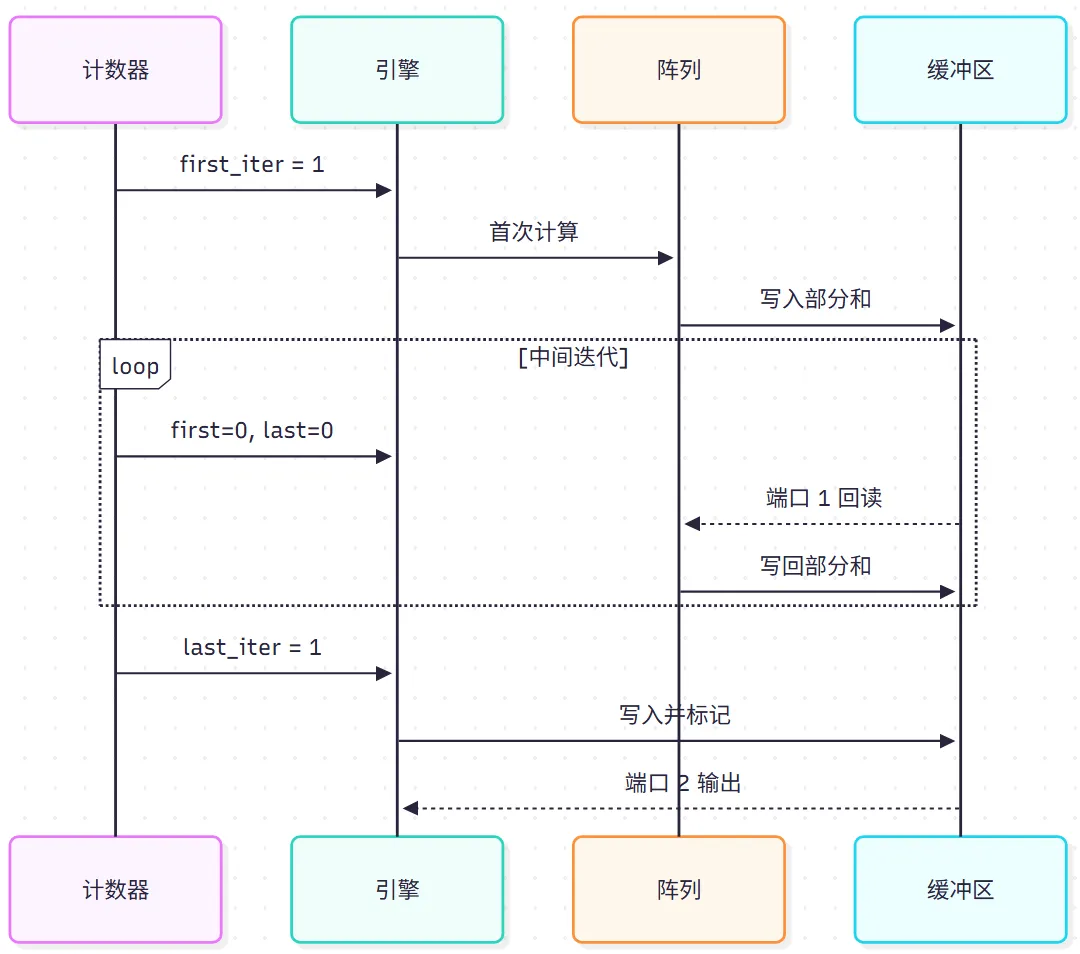

一段典型 K 维迭代的时序关系如下：

• • 首次迭代：跳过回读，直接写入首个部分和。此时缓冲区里还没有可读的历史值。
• • 中间迭代：读写交替，流水线吞吐最高。端口 1 回读与写端口写入形成稳定循环。
• • 最后一次：写入被标记为最终结果。last_iter 拉高，tile_status 置 1。
• • 速率解耦：输入与输出计数独立推进。输入可以先填满窗口，输出再慢慢排空。
• • 验证要点：ireuse_i 必须与 K 维长度一致。不一致会导致 last_iter 在错误时机拉高，结果被提前标记。

把边界判断从数据通路中剥离出来，是这类加速器的常见做法。

各模块分工因此变得很纯粹：

• • 算术单元只关心“算”。它不需要知道自己是第几次迭代。
• • 缓冲区只关心“存”。它不需要知道总共有多少次迭代。
• • 计数器统一回答“什么时候算完了”。它是唯一的节奏来源。

这种“单一职责”的划分，让每个模块的验证用例都更容易构造。
计数器只需验证比较逻辑，缓冲区只需验证状态转换。🧪

七、HWPE 包装层：从流到并行向量 🔀

hwpe/mxcore_hwpe_engine.sv 负责把流式数据重排成并行操作数。

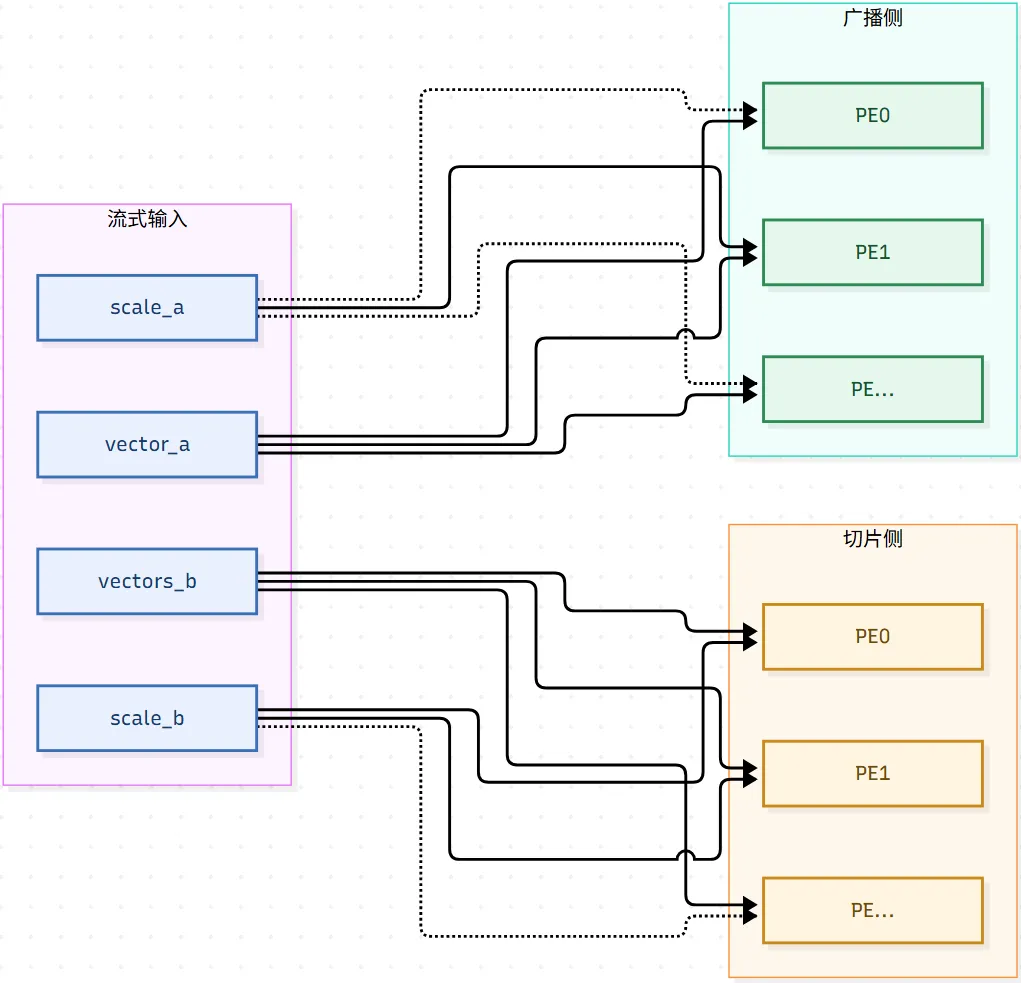

它对应 README 里的 Streamer 与 Controller：前者负责搬运，后者负责节拍。二者一起把“协议世界”的数据翻译成“算术世界”的向量。

assign operands_a = vectors_b_i.data;
assign operands_b = {NPE{vector_a_i.data}};
assign operands_c[i][0] = scale_b_i.data[i*SCALE_WIDTH+:SCALE_WIDTH];
assign operands_c[i][1] = scale_a_i.data;

• • operands_b 广播：A 侧数据被复制 NPE 份。每个 PE 拿到相同的 A 侧操作数，对应外积中复用的那一维。
• • operands_a 切片：B 侧数据按 PE 切分。每个 PE 拿到不同的 B 侧片段，对应外积中并行的那一维。
• • scale_b 逐 PE 截取：与 B 侧切片模式一致。缩放因子的分发必须与操作数分发同步，否则会错位。
• • scale_a 整体广播：与 A 侧广播模式一致。A 侧缩放对每个 PE 相同。
• • 命名暗示：vector 与 vectors 的单复数差异。A 侧单个向量，B 侧向量组。
• • 纯连线：不参与算术，延迟可控。这一层只做位宽重排与复制，不含乘法或加法。

• • 广播侧：vector_a 与 scale_a 同步广播。两者必须同时到达各 PE，否则缩放与操作数会错拍。
• • 切片侧：vectors_b 与 scale_b 按通道切分。切分粒度必须与 MX 的 32 元素分组一致。
• • 模式一致：数据与缩放因子分发必须匹配。这是这一层最容易出错的地方。
• • 连接成本：广播是连线，切片是截取，都无算术。因此这一层的延迟主要是布线延迟。

从系统视角看，这一层是“协议世界”与“算术世界”的翻译器。

它完成两件事：

• • 把窄数据宽度聚合成宽并行格式。AXI-Stream 的窄数据在这里被拼成计算核心需要的宽向量。
• • 把块缩放因子对齐到对应通道。缩放因子必须跟着操作数走，不能独立流动。

MX 规范要求每 32 个元素共享一个缩放因子。
切片逻辑必须与 VectorSize 保持一致，否则缩放会错位。

错位的后果不是精度下降，而是数值完全错误。
所以这一层的验证重点是“对齐”，而不是“计算”。🎯

八、在线量化与量化公式 🎯

hwpe/fp32_to_mxfp8_quantizer.sv 把 FP32 累加结果转回 MXFP8。

README 称它为“在线量化器”。在线意味着它挂在流水线末级，与累加同步工作；加速器因此可直接输出块缩放格式，不需要软件后处理。它闭合了“MX 输入 → FP32 累加 → MX 输出”的完整链条。

parameter bit Encoding = 0;  // 0 - E5M2, 1 - E4M3
parameter bit Saturate = 1;

• • Encoding：选择目标编码。E5M2 范围宽，E4M3 精度高，对应不同的下游需求。
• • Saturate：控制溢出行为。饱和模式钳位，非饱和模式产生 Inf/NaN，便于上层检测异常。

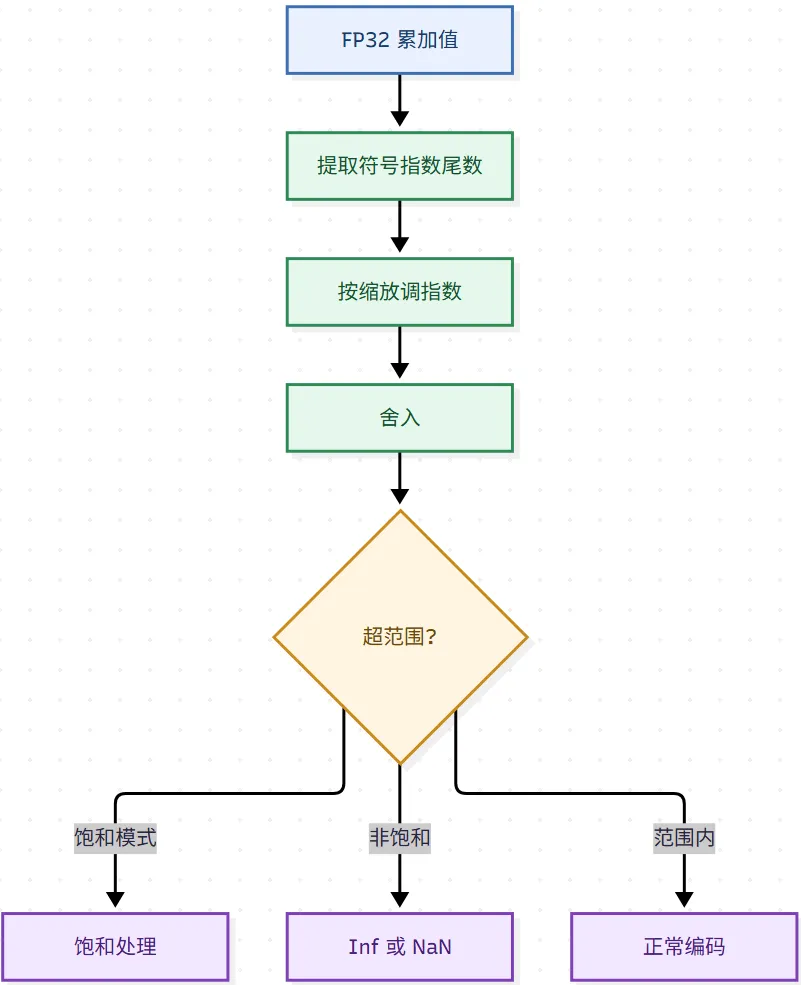

• • 内部流程：提取 → 调指数 → 舍入 → 溢出处理。四个步骤对应量化公式的各个部分。
• • 特殊值：零、NaN、Inf 需分别处理。它们在两种编码下的位模式不同，不能走常规路径。
• • 流水末级：与累加链形成流水。量化不阻塞累加，只要下游能接收。

核心公式 5：量化与舍入

FP32 结果到 MXFP8 的量化，可以写成：

• •  是 FP32 累加结果。它是长 K 维累加后的高精度值。
• •  是该 32 元素块共享的缩放因子。它把 FP32 值平移到目标格式的可表示区间。
• •  是块的 E8M0 指数。它只有指数，没有尾数。
• • round 采用 guard/round/sticky 舍入。三位信息保证舍入误差可控。
• • 结果  被压入 E5M2 或 E4M3 位宽。位宽越窄，舍入误差越大。
• • 反量化时乘以  即可恢复近似值。整个流程可逆，但精度有损。

核心公式 M6：矩阵级再量化

把公式 5 提升到矩阵层面，最终结果  被重新分块量化：

每个  是  的子矩阵，共享一组缩放因子 。量化后：

• •  表示逐元素除以对应缩放。
• •  是量化后的 MXFP8 子矩阵。
• • 量化后整个矩阵仍保持嵌套结构。
• • 下游可以按同样的分块方式读取与反量化。

公式 5 与公式 M6 构成闭环：
块缩放 → 点积 → FP32 累加 → 矩阵再量化。

• • 提取与调整：指数先按共享缩放平移。这一步把 FP32 的量级搬到目标格式能表示的范围。
• • 舍入：guard/round/sticky 保证误差可控。只保留目标位宽所需的信息，其余按规则舍入。
• • 溢出分支：饱和钳位，或产生 Inf/NaN。两种行为对应不同的下游处理策略。
• • 特殊值：零、NaN、Inf 单独编码。它们不参与常规舍入路径。
• • 编码选择：Encoding 决定最终位模式。同一份逻辑可输出 E5M2 或 E4M3。

在线量化的意义在于 闭合数据通路。

完整链条是：MX 输入 → FP32 累加 → MX 输出。

• • 相比“FP32 输出 + 软件量化”：省去一次完整搬运。结果不必先写回内存再由软件处理。
• • 代价：硬件中多一组舍入与特殊值逻辑。面积增加有限，但换来了端到端的格式闭合。

对调用者来说，加速器对外表现就是“MX 进、MX 出”。
中间的高精度累加对软件透明。🧱

九、数据流全景 🗺️

开头那张架构图是模块落点，开头那张数据流图是通路关系，这里只补一次完整 tile 的时间轴展开。

• • 填充阶段：只写不读，建立第一个部分和。此时缓冲区在填充，流水线尚未进入稳态。
• • 稳态累加：读写交替，流水线吞吐最高。这是整个 tile 计算中耗时最长的阶段。
• • 收尾阶段：写入被标记为最终结果。此时该槽位不再参与累加。
• • 输出阶段：端口 2 接管。结果被送往量化器，然后写回。
• • 吞吐关键：稳态越长，填充与收尾开销占比越小。K 维较长时，这个占比会显著下降。

填充与收尾是固定开销，稳态是可变开销。
Reuse 越大，固定开销的占比越小。📊

回到开头两张图：数据从左侧流入，经过阵列的外积计算，部分和在缓冲区里反复累加，最终化后经端口 2 送入量化器。整条链路的节奏，由计数器给出的 first_iter/last_iter 控制。

十、设计取舍与当前边界 ⚖️

综合来看，MXCore 的 RTL 在几个关键点上做了明确取舍。

并行度组织

• • 选择“内积长度 × 外积并行度”的二维参数化
• • 而不是固定一种形态

(32,32)、(16,64)、(8,128) 三组配置说明：
同样吞吐下，深加法树配少 PE 与 浅加法树配多 PE 各有取舍。

前者省面积，后者省延迟。

• • 深加法树：加法链长，PE 数量少。适合面积受限、频率要求不高的场景。
• • 浅加法树：延迟短，PE 数量多。适合频率要求高、面积相对宽松的场景。
• • 共同点：总 MAC 吞吐相同。验证环境可以复用，只需重新生成参数。

缓冲策略

• • 选择双读端口的全局输出缓冲区
• • 用额外读口换取累加链连续性

这是典型的“用存储带宽换流水效率”决策。
在 Reuse 较大时收益明显。

• • Reuse = 32：缓冲浅，面积小。适合小规模、短 K 维的场景。
• • Reuse = 64：折中，适合多数场景。稳态与开销之间比较平衡。
• • Reuse = 128：缓冲深，适合长 K 维。稳态阶段长，固定开销被摊薄。

格式支持

• • 源格式：MXFP8、MXFP8ALT、MXFP4
• • 累加格式：FP32
• • 量化输出：MXFP8
• • 通过参数使能允许裁剪

覆盖了 MX 生态中最常用的组合。

• • E5M2：指数范围优先。适合数值跨度大的场景。
• • E4M3：尾数精度优先。适合数值集中、要求误差小的场景。
• • MXFP4：存储宽度最小。适合带宽受限、精度要求不高的场景。

验证边界与仿真实证

当前主分支仅支持规则 tile：

• • mdim 必须是 Reuse 的整数倍
• • kdim 必须是 VectorSize 的整数倍
• • ndim 必须是 NPE 的整数倍

边界处理、部分 tile 的掩码与填充逻辑尚未完全合入。
构造激励时需保证维度对齐。

在规则 tile 配置下，设计已经通过 Verilator 仿真验证。下图是仿真终端的输出：

• • 仿真器：Verilator，开源、速度快，适合回归。它把 SystemVerilog 编译成 C++，仿真速度比事件驱动仿真器快很多。
• • 结果：终端输出显示所有测试用例 PASS。没有 FAIL，也没有超时。
• • 覆盖范围：对应规则 tile 配置下的功能验证。覆盖了点积、回读、最终化、输出这条完整链路。
• • 与本文对应：验证的正是前文的点积、缓冲、边界信号链条。公式 2 到公式 M6 的行为都在其中。
• • 意义：说明这套参数化结构在规则维度下功能正确。结构不是纸面设计，而是可跑通的实现。

这张图是“设计可跑通”的直接证据。
也说明分层验证策略是有效的：计算核心可独立仿真。

此外，控制状态机与缩放因子生成细节，需直接查看仓库对应文件。本文描述集中在计算核心与已展开的外围模块。

MXCore 采用开源许可：硬件源码为 Solderpad 0.51，软件源码为 Apache 2.0。如果用于学术工作，README 给出了引用格式，对应论文标题是 MXCore: Rethinking Matrix Multiplication Accelerators for Microscaling (MX) Arithmetic。

源码之外，README 还列出了 MX 规范、MX 数据格式与 MXDOTP 三篇参考文献。
它们分别对应格式定义、精度评估与点积单元来源。

结语 🌟

MXCore 的价值不在于某一个模块的巧妙。

而在于它把三件事组织成了一套可复用的结构：

• • MX 格式的数值特性。窄位宽元素 + 共享块缩放，撑起动态范围。
• • HWPE 的集成范式。Engine、Controller、Streamer 三层分离，便于独立验证。
• • 参数化的硬件粒度。三个参数正交可调，覆盖多个设计点。

各模块各司其职：

• • 参数包回答“做多大”。它把设计空间压缩成少数几个数字。
• • 引擎回答“怎么连”。它只做集成，不做算术。
• • 阵列回答“怎么算”。它执行公式 2 到 3，以及矩阵形式 2b。
• • 缓冲区回答“怎么攒”。它用双端口消除结构性冒险，执行公式 M4。
• • 量化器回答“怎么出”。它执行公式 5 与 M6，闭合数据通路。

数学上只有六条核心公式：
吞吐、点积、矩阵乘法、缩放融合、迭代次数、量化。

其余都是围绕这六条公式的数据搬运与控制。
沿这条线索阅读源码，比逐个文件死抠实现细节，更容易建立整体直觉。

从设计方法上看，MXCore 还提供了一个可借鉴的模板：

• • 参数先行：先把设计空间抽象成少数几个数字。参数正交，实验才可解释。
• • 分层验证：计算核心与外围层分开。回归范围可预期，问题定位更快。
• • 边界外置：把“什么时候算完”从数据通路中剥离。控制逻辑小，时序更稳。
• • 通道分离：用双读端口消除累加与输出的结构冒险。吞吐提升来自结构，而不是频率。
• • 矩阵嵌套：把 MX 的“元素 + 缩放”写成嵌套矩阵，硬件就自然分成块级与元素级两层。

这些做法不依赖具体格式，也不依赖具体工艺。
它们对其它窄位宽加速器同样适用。🚀
