AudioReach 源码分析(三):深入 PAL,Stream、Session、Device 是如何协作的?

系列第三篇。上一篇停在「Stream 建好、Session 打开后端」这一步，没有往下拆。这一篇进到 PAL 内部，把三类对象的关系讲清楚：Stream 管流、Session 管会话、Device 管设备，三者怎么分工、怎么协作，数据最后从哪个口子写出去。全文基于 SA8295P (Lemans) Android 13 Automotive 源码树，代码都标了文件名和函数名。

一、创建了 Stream，为什么还需要 Session

上一篇的结尾停在 pal_stream_open 建出 Stream 对象、StreamPCM::open 里打开后端。但一个 Stream 对象里同时挂了 session 指针和 mDevices 向量，这是为什么。拆成三个问题：

• Stream 和 Session 为什么不是同一个对象？
• 真正写 PCM 数据的代码在谁手里？
• Device 在什么阶段参与，它不开 PCM 又管什么？

答案先摆出来：Stream 对应一条 Android 音频流，管状态机和对外接口；Session 对应一次后端会话，是唯一碰 ALSA PCM 或 AGM 会话的地方；Device 对应一个逻辑输出端点（扬声器、耳机、蓝牙），管路由使能和媒体配置，不碰数据。三者是 Stream 持有 Session 和 Device，生命周期层层委托。

而且不是所有流都走同一种 Session。COMPRESSED、VOICE_CALL、NON_TUNNEL 各自有专属 Session，其余（含车载播放的 PLAYBACK_BUS）落到 SessionAlsaPcm。

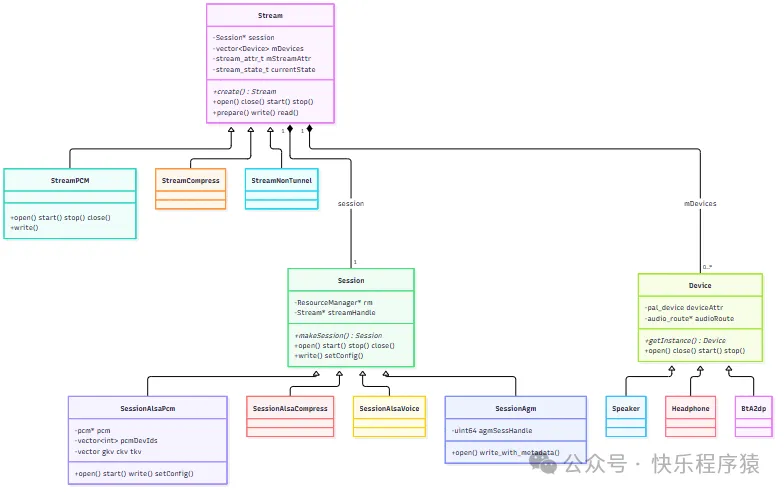

二、PAL 内部结构：先建立对象关系图

几个要点：

• Stream 是基类，派生类有 StreamPCM、StreamCompress、StreamNonTunnel、StreamInCall、StreamSoundTrigger 等。
• Stream 基类持有 Session* session（一个）和 std::vector<std::shared_ptr<Device>> mDevices（多个）。一个流对应一个会话，可以同时路由到多个设备。
• Session 是基类，派生类有 SessionAlsaPcm、SessionAlsaCompress、SessionAlsaVoice、SessionAgm。
• Device 是基类，按 pal_device_id 派生出 Speaker、Headphone、Handset、Bluetooth、DisplayPort、USB 等二十多个类。

三层的工厂方法分别是 Stream::create、Session::makeSession、Device::getInstance，都靠 switch 按类型分派。

三、Stream：音频流的组织层

Stream 基类（stream/inc/Stream.h）定义了流的状态机和对外接口。状态机是 stream_state_t：IDLE、INIT、OPENED、STARTED、PAUSED、SUSPENDED、STOPPED。接口是 open/close/start/stop/prepare/write/read/mute/pause/resume 这一套虚函数，外加一个静态 create 工厂。

create 是第一个分派点，在 stream/src/Stream.cpp，按 sAttr->type 决定子类：

switch (sAttr->type) {case PAL_STREAM_LOW_LATENCY:case PAL_STREAM_DEEP_BUFFER:case PAL_STREAM_GENERIC:case PAL_STREAM_VOIP_TX:case PAL_STREAM_VOIP_RX:case PAL_STREAM_PCM_OFFLOAD:case PAL_STREAM_VOICE_CALL:case PAL_STREAM_LOOPBACK:case PAL_STREAM_ULTRA_LOW_LATENCY:case PAL_STREAM_PROXY:case PAL_STREAM_PLAYBACK_BUS:case PAL_STREAM_HAPTICS:case PAL_STREAM_RAW:        stream = newStreamPCM(...);   // 十四种流都进这里break;case PAL_STREAM_COMPRESSED:        stream = newStreamCompress(...);break;case PAL_STREAM_NON_TUNNEL:        stream = newStreamNonTunnel(...);break;    ...}

车载常规播放（PLAYBACK_BUS）落在第一个 case，进 StreamPCM。十四种流共用一个子类，说明 StreamPCM 是 PCM 流的通用实现，覆盖低延迟、深缓冲、VOIP、环回、总线播放等大多数场景。

StreamPCM 的构造（stream/src/StreamPCM.cpp）里干了两件事，正好接上第一章的问题：

session = Session::makeSession(rm, sattr);          // 建会话for (int i = 0; i < no_of_devices; i++) {    dev = Device::getInstance(&dattr[i], rm);        // 建设备    mDevices.push_back(dev);}

Stream 建出来的时候，Session 和 Device 也跟着建好了，三者从构造期就绑在一起。

生命周期函数都在 StreamPCM 里做状态检查，然后委托出去。open 先开 Session 再开 Device：

if (currentState == STREAM_IDLE) {    status = session->open(this);            // 先会话for (i...) status = mDevices[i]->open(); // 再设备    currentState = STREAM_INIT;}

start 的输出分支顺序相反，先起设备再起会话：

rm->lockGraph();for (i...) status = mDevices[i]->start();    // 先设备status = session->prepare(this);status = session->start(this);               // 后会话rm->unlockGraph();

stop 反过来，先停会话再停设备；close 先关会话再关设备。write 最直接，就是转给 session：

status = session->write(this, SHMEM_ENDPOINT, buf, &size, 0);

Stream 不管 PCM 也不管路由，只把一次流的生命周期拆成对 Session 和对 Device 的调用，顺序和状态机在这里定。

四、Session：音频会话如何连接底层

Session 的工厂是 makeSession（session/src/Session.cpp）：

switch (sAttr->type) {case PAL_STREAM_COMPRESSED:  s = newSessionAlsaCompress(rm); break;case PAL_STREAM_VOICE_CALL:  s = newSessionAlsaVoice(rm);    break;case PAL_STREAM_NON_TUNNEL:  s = newSessionAgm(rm);          break;default:                     s = newSessionAlsaPcm(rm);      break;}

PLAYBACK_BUS 不在前三个 case，落 default，建 SessionAlsaPcm。SessionAlsaPcm 是绝大多数 PCM 流的落点。

SessionAlsaPcm::open（session/src/SessionAlsaPcm.cpp）做的是前端分配和前后端连接。它先 allocateFrontEndIds 拿到前端 PCM 设备号，getBackEndNames 拿到后端名，getVirtualAudioMixer 拿到虚拟声卡的 mixer，然后交给 SessionAlsaUtils::open，由后者通过 mixer 控制把前端连到后端：

pcmDevIds = rm->allocateFrontEndIds(sAttr, 0);   // 分配前端号rm->getBackEndNames(associatedDevices, rxAifBackEnds, txAifBackEnds);rm->getVirtualAudioMixer(&mixer);status = SessionAlsaUtils::open(s, rm, pcmDevIds, rxAifBackEnds);

SessionAlsaUtils::open 里的动作是 FE_CONTROL、FE_METADATA、FE_CONNECT 这几个 mixer 控制，把前端（PCM 流）和后端（通往 DSP 的 AIF/DAI）接上。

PCM 设备的打开在 start 里。SessionAlsaPcm::start 先用流的媒体配置填 pcm_config，然后 pcm_open：

config.rate     = sAttr.out_media_config.sample_rate;config.format   = SessionAlsaUtils::palToAlsaFormat(sAttr.out_media_config.aud_fmt_id);config.channels = sAttr.out_media_config.ch_info.channels;...pcm = pcm_open(rm->getVirtualSndCard(), pcmDevIds.at(0), PCM_OUT, &config);

随后 pcm_start。数据写入在 SessionAlsaPcm::write，最终调 pcm_write：

status = pcm_write(pcm, data, sizeWritten);

关闭在 close，pcm_close。SessionAlsaPcm 的数据通路就是 tinyalsa 的 pcm_open / pcm_start / pcm_write / pcm_stop / pcm_close，作用在 ResourceManager 扫到的虚拟声卡上。

SessionAgm 走的是另一条路。它只被 PAL_STREAM_NON_TUNNEL 选中，而且在整个 AIDL HAL 目录里 grep 不到 PAL_STREAM_NON_TUNNEL 的产生点，这个 build 的 AIDL HAL 不会触发它。它的 open 用的是 AGM 会话接口而不是 tinyalsa：

status = agm_session_open(sessionId, AGM_SESSION_NON_TUNNEL, &agmSessHandle);status = agm_session_register_cb(sessionId, eventCallback, AGM_EVENT_DATA_PATH, ...);status = agm_session_set_non_tunnel_mode_config(agmSessHandle, ...);

数据走 agm_session_write_with_metadata / agm_session_read_with_metadata。两条路的差异：SessionAlsaPcm 把数据写进 ALSA PCM 设备，图在 ALSA 后端那一侧；SessionAgm 把数据交给 AGM 会话，图由 AGM 直接管理。两者名字里都带 non-tunnel，别混。

五、Device：设备对象究竟负责什么

Device 的工厂是 getInstance（device/src/Device.cpp），按 pal_device_id 分派到具体子类：PAL_DEVICE_OUT_SPEAKER 到 Speaker，PAL_DEVICE_OUT_WIRED_HEADSET 到 Headphone，PAL_DEVICE_OUT_BLUETOOTH_A2DP 到 BtA2dp，等等。

Device 不碰 PCM 数据。它的职责在 open/start/close/stop 里看。open 的一段：

rm->getBackendName(deviceAttr.id, backEndName);SessionAlsaUtils::setDeviceMediaConfig(rm, backEndName, &deviceAttr);rm->getAudioRoute(&audioRoute);rm->getSndDeviceName(deviceAttr.id, mSndDeviceName);enableDevice(audioRoute, mSndDeviceName);

enableDevice 在 PalAudioRoute.h 里是个内联函数，就一行：

inlinevoidenableDevice(struct audio_route *ar, char *device_name){audio_route_apply_and_update_path(ar, device_name);}

audio_route_apply_and_update_path 是 tinyalsa audio_route 库的接口，把一条命名路由（比如 "speaker"）在 mixer 上使能，也就是打开 codec 侧到功放、扬声器的通路。close 对称地 disableDevice。start 里再设一次设备媒体配置，可能带 custom payload。

Device 管的是「端点路由」：把一个 PAL 逻辑设备映射成内核里一条命名 sound device 路由，在合适的时机 enable/disable。这和 Session 的 FE/BE 连接是两件事：Session 把 PCM 前端接到 DSP 后端，Device 把后端里的具体声学端点（扬声器、耳机）使能。

这四个层次要分清：

Device 类的名字容易让人以为它直接代表硬件，它只是把这些内核资源的使能动作封装成一个对象，开关动作都落在 mixer 控制和 audio_route 上。

六、把一条真实播放链路串起来

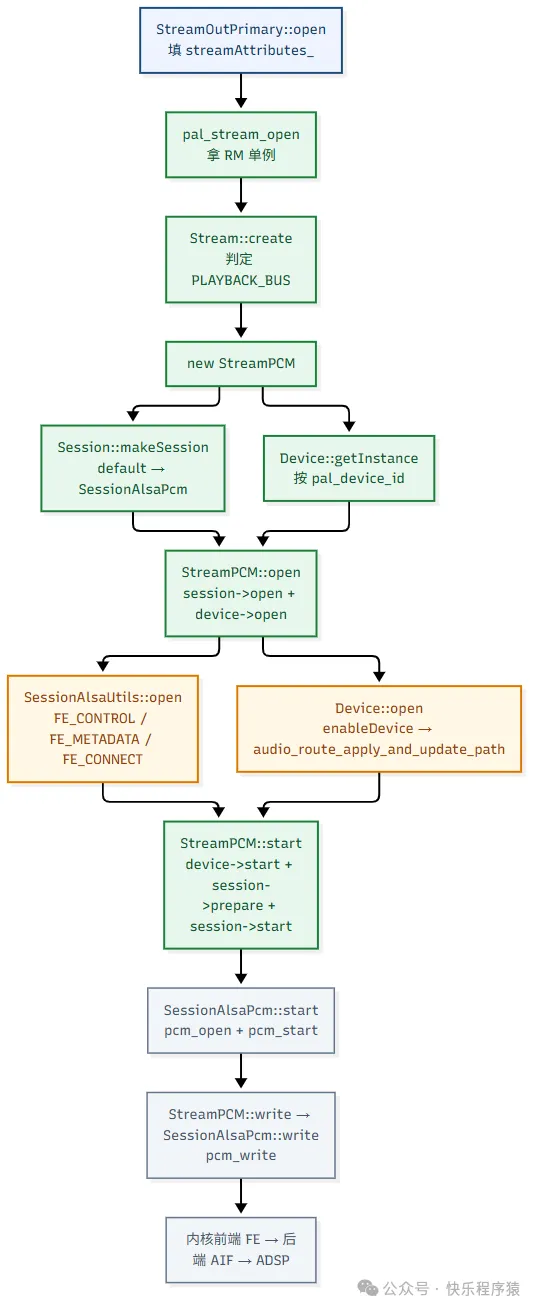

把前几节合到一起，一条 BUS 播放流的完整链是：

1. StreamOutPrimary::open 填好 streamAttributes_，调 pal_stream_open。
2. pal_stream_open 拿 ResourceManager 单例，调 Stream::create。
3. Stream::create 判定 PLAYBACK_BUS，new StreamPCM。
4. StreamPCM 构造里 makeSession 建 SessionAlsaPcm，getInstance 建 Device。
5. StreamPCM::open：session->open（分前端、连 FE/BE），再 device->open（使能路由）。
6. StreamPCM::start：device->start（设设备媒体配置），session->prepare，session->start（pcm_open 加 pcm_start）。
7. 运行期写数据：StreamPCM::write 到 SessionAlsaPcm::write 到 pcm_write，采样数据进内核前端，经后端 AIF 进 ADSP。

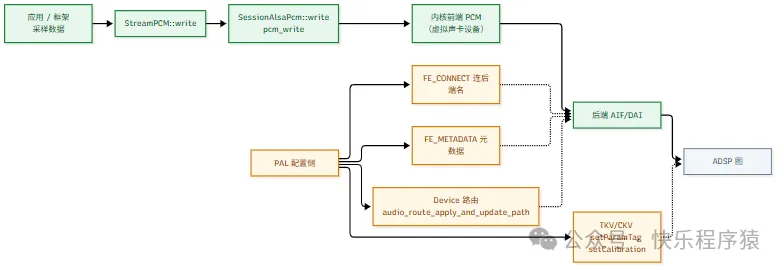

七、PAL 与 AudioReach DSP 的关系

• 软件对象组织：Stream/Session/Device 的分层和委托，全部在 PAL 源码里，直接可读。
• ALSA PCM 数据：SessionAlsaPcm 的 pcm_open/pcm_write 走虚拟声卡前端，进内核 ALSA。
• mixer 配置：FE/BE 连接（FE_CONNECT）、元数据（FE_METADATA）、TKV/CKV（setParamTag/setCalibration）、设备路由（audio_route_apply_and_update_path）都是 mixer 控制。
• DSP 图：前端通过 FE_CONNECT 连到某个后端名，那个后端名对应通往 ADSP 的 AIF。图在这一侧的实例化由 AGM/Graphite/GPR 完成，PAL 只负责发配置和喂数据。

八、总结：三类对象的职责边界
