压力表:原理、种类、应用与选型安装指南

在工业生产、能源供应、科研实验等领域，压力作为关键的工艺参数，其精确监测与控制直接关系到生产安全、产品质量和设备寿命。压力表作为测量流体压力的核心仪表，通过将压力信号转化为可读取的机械或电子信号，为工程实践提供了直观的压力数据。坤杬将系统解析压力表的定义、工作原理、主要种类、应用场景，以及选型与安装的关键要点。

一、压力表的定义与核心功能

压力表是用于测量气体、液体或蒸汽等流体压力的仪器，其基本功能是将被测介质的压力值转化为指针偏转、数字显示或电信号输出，从而实现对压力参数的实时监测。根据测量范围，压力表可分为真空表（测量负压）、压力真空表（同时测量正负压）和普通压力表（测量正压）；按精度等级可分为精密压力表（如0.1级、0.25级）和普通工业用压力表（如1.0级、1.6级），不同精度适用于不同场景的测量需求。

二、压力表的工作原理

压力表的工作原理基于“弹性元件形变”或“压力传感器转换”，主要分为机械型和电子型两大类：

1、机械型压力表（以弹簧管压力表为例）

弹簧管压力表是最常见的机械压力表，其核心部件为一根弯曲成C形或螺旋形的空心金属管（弹簧管）。当被测介质进入弹簧管时，管内压力会使弹簧管发生弹性形变，自由端产生位移，通过连杆、齿轮等机械传动机构，将位移放大并转化为指针在刻度盘上的转动，从而直观显示压力值。此类压力表结构简单、成本低、维护方便，广泛应用于工业现场。

2、电子型压力表（以压力传感器为核心）

电子压力表通过压力传感器（如应变片式、电容式、压电式等）将压力信号转化为电信号，再经放大、滤波、A/D转换后，由微处理器处理并通过数字显示屏输出。例如，应变片传感器利用金属应变片在压力作用下的电阻变化，将压力转化为可测量的电信号；电容式传感器则通过压力改变极板间距，引起电容量变化实现测量。电子压力表具有精度高、响应快、支持数据传输等优势，适用于自动化控制系统。

三、压力表的主要种类

根据结构、测量原理和应用场景，压力表可分为以下几类：

1、按测量原理分类

⑴、弹簧管式压力表：

包括单圈弹簧管（普通压力表）、多圈弹簧管（高精度压力表），适用于中低压测量（一般≤60MPa）。

⑵、膜片式压力表：

采用金属膜片（如不锈钢、铜合金）作为弹性元件，适用于测量粘稠、腐蚀性介质（如泥浆、酸碱溶液），避免介质堵塞弹簧管。

⑶、波纹管式压力表：

通过波纹管的伸缩实现压力测量，灵敏度高，常用于低压或微压场景（如通风系统、燃气管道）。

⑷、数字压力表：

结合压力传感器与电子显示单元，支持数字读数、峰值记录、报警输出，广泛应用于实验室、自动化生产线。

2、按用途分类

⑴、普通工业压力表：

用于常规管道、容器的压力监测，如自来水管道、液压系统。

⑵、耐腐蚀压力表：

采用不锈钢材质或衬四氟乙烯，适用于酸碱、海水等腐蚀性介质。

⑶、防爆压力表：

具备隔爆外壳或本安电路设计，用于易燃易爆环境（如石油、化工、煤矿）。

⑷、高温压力表：

通过散热管或耐高温元件设计，可在200℃以上环境使用（如蒸汽管道、锅炉）。

⑸、差压表：

测量两个压力点的差值，用于过滤器堵塞监测、液位测量（如差压式液位计）。

四、压力表的典型应用场景

压力表的应用覆盖工业、能源、民生等多个领域，以下为常见场景：

1、工业生产

⑴、机械制造：

监测液压系统、气动设备的工作压力，确保机床、冲压设备的稳定运行。

⑵、化工行业：

在反应釜、蒸馏塔中实时监测介质压力，防止超压引发爆炸或泄漏。

⑶、电力系统：

用于锅炉蒸汽压力、汽轮机润滑油压力的监测，保障发电设备安全。

2、能源与交通

⑴、石油天然气：

井口压力、输油管道压力监测，避免管道破裂或泄漏。

⑵、汽车工业：

轮胎气压表、制动系统压力检测，保障行车安全。

3、民生与环保

⑴、供水系统：

城市自来水管道压力监测，确保供水稳定。

⑵、HVAC系统：

空调、供暖管道的压力控制，优化能源效率。

⑶、医疗领域：

麻醉机、氧气瓶的压力监测，保障医疗设备安全运行。

⑷、科研实验

实验室中用于高精度压力校准、材料力学测试（如压力容器爆破试验）。

五、压力表的选型指南

选型需综合考虑测量范围、介质特性、环境条件等因素，具体步骤如下：

1、确定测量范围

实际工作压力应在压力表量程的1/32/3之间，避免长期满量程或低量程使用（如工作压力为1.0MPa，宜选量程01.6MPa的压力表）。

测量波动压力时，量程需预留1.5~2倍的安全余量，防止冲击损坏仪表。

2、考虑介质特性

⑴、腐蚀性介质：

选择不锈钢材质（304/316）或衬四氟压力表，避免金属元件被腐蚀。

⑵、粘稠/含颗粒介质：

采用膜片式压力表或带隔离装置的压力表，防止堵塞。

⑶、高温介质：

需搭配散热管（如U型冷凝管），避免高温直接作用于仪表元件。

3、环境条件

⑴、防爆要求：

易燃易爆场所（如加油站、化工厂）需选用防爆型压力表，防爆等级需符合现场划分（如Ex dⅡCT4）。

⑵、振动环境：

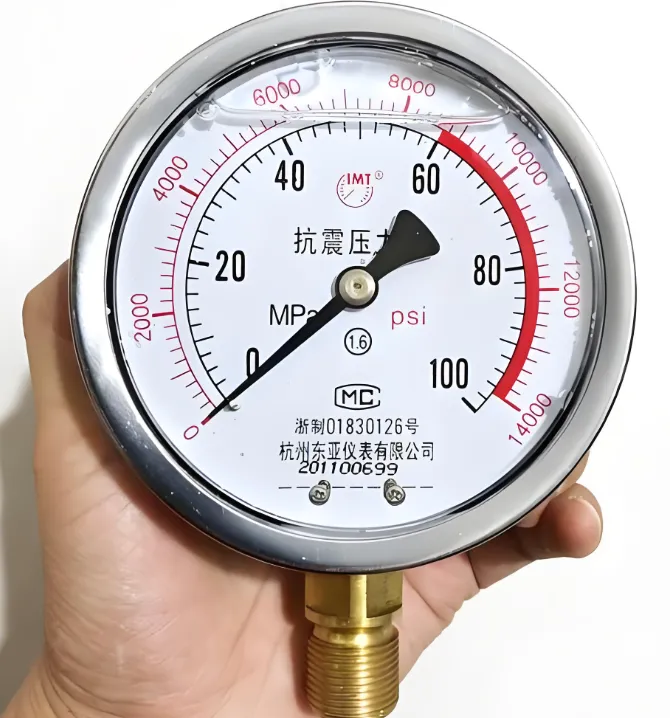

选择充油耐震压力表（内部填充硅油或甘油），减少指针抖动，提高读数稳定性。

⑶、安装空间：

根据现场空间选择径向（指针轴向垂直）或轴向（指针轴向水平）安装方式。

⑷、精度与功能需求

计量检定、实验室等场景需高精度压力表（0.25级及以上）；工业现场一般选用1.0级或1.6级。

自动化系统中需选择带4~20mA或RS485信号输出的数字压力表，实现远程监控。

六、压力表安装注意事项

正确安装是确保压力表测量准确、延长使用寿命的关键，需注意以下要点：

1、安装位置选择

避免安装在振动剧烈、温度过高（>60℃）或阳光直射的位置，必要时加装减震支架或隔热罩。

应安装在便于观察、维护的地方，高度以操作人员平视读数为宜。

测量气体时，取压点应在管道上方（避免积液）；测量液体时，取压点应在管道侧面（避免气泡）。

2、管道连接与密封

连接螺纹需匹配（如M20×1.5、G1/2等），安装时使用密封垫（铜垫或四氟垫），避免泄漏。

高压系统中应加装截止阀，便于压力表校验或更换时切断介质。

3、排气与排污

测量液体时，安装前需排尽管道内的气体；测量蒸汽时，需通过冷凝管将蒸汽冷凝为水，避免高温蒸汽直接进入仪表。

对于含杂质的介质，应在压力表前安装过滤器，防止颗粒堵塞弹簧管。

4、定期校验与维护

压力表需按计量法规定期校验（一般每年1次），确保精度符合要求。

机械压力表若出现指针卡顿、示值不准，需及时检修或更换；电子压力表需定期检查电源、信号线路是否正常。

七、结语

压力表作为压力监测的“眼睛”，在保障生产安全、优化工艺参数中发挥着不可替代的作用。从传统的机械弹簧管表到智能数字压力表，其技术发展始终围绕“高精度、高可靠性、智能化”的方向。在实际应用中，需根据场景需求科学选型、规范安装，并加强日常维护，才能充分发挥压力表的监测价值，为工业生产与民生保障提供可靠的数据支持。
