UGCAM-刀具库及参数模版下载-槽切削-硬质合金刀具45钢合金钢参数Hi，各位机械加工的同行和编程学习者，大家好！

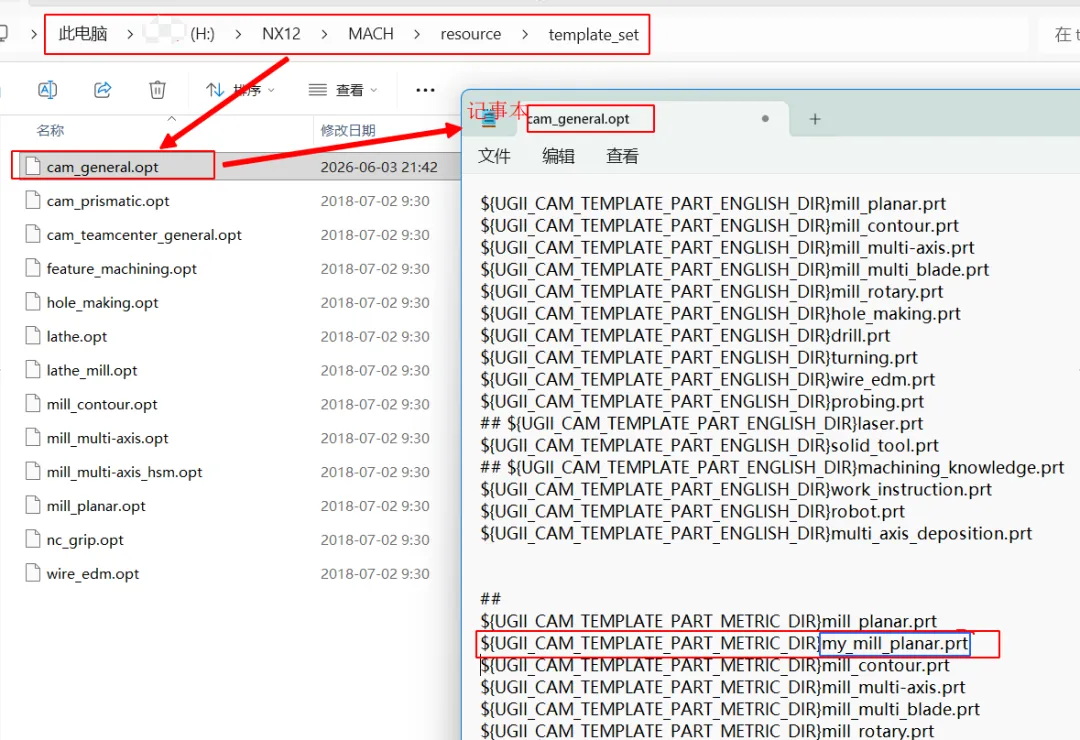

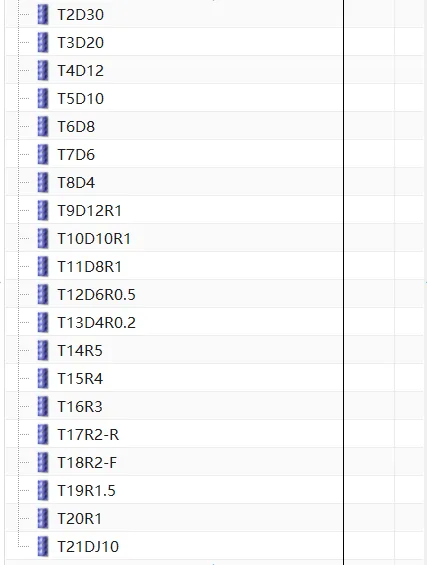

前面文章“UGCAM-刀具加工数据库，参数直接引，快速高效省时”中提到的刀具库模版设置，直接用“mill_planar.prt”文件作为刀具库模板，打开NX软件加载后，无法出现所设置的刀具库，所以，还是要取“不同的模板名称”，但是，不在列表中的“模板名称”会导致每次打开NX软件后都要在“加工环境”对话框中选择“要创建的CAM组装”模板时，从H:\NX12\MACH\resource\template_part\metric文件夹中导入，为了彻底解决这个问题，可以直接修改“template_set”下的“cam_general.opt”文件设置。具体步骤见图1所示。在文件内的 metric 区新增一行（文件名：my_mill_planar.prt）${UGII_CAM_TEMPLATE_PART_METRIC_DIR}my_mill_planar.prt前面不能加 ##（# 代表注释不加载），保存文件。将“my_mill_planar.prt”放入：NX安装目录\MACH\resource\template_part\metric\中，右键→属性，取消只读。将NX\MACH\updates\template_part\metric里面的同名文件mill_planar.prt后缀“.prt”修改为“.bak”（即：mill_planar.bak），NX 将优先读取 resource 里的模板。已将图2所示常用刀具及切削参数做成模版，如需，请自行百度网盘下载保存并复制到：安装目录\MACH\resource\template_part\metric文件夹，按照上述方法进行设置。图2
所设参数是硬质合金刀具加工45钢或合金钢，仅供参考。
所设参数都仅限于4 刃刀具参数 ，2 刃或 3 刃刀具参数在 4 刃刀具参数下各降低 20%；所有的进给数值需根据实际的切深切宽数值作适当调整；相同的参数在不同材质、不同机床性能和不同加工环境下，加工的参数也是不一样的，通常情况下需要根据自身现场工况来进行适当的调整。
通过网盘分享的文件：my_mill_planar.prt，百度网盘链接:https://pan.baidu.com/s/19RXqW-zyqESmI3HGgg9-Kw 提取码: pj93
复制上面的蓝色链接与提取码后打开百度网盘手机App,直接下载或转存文件。
