照明:对被检查的部件应当有足够的照明

工作台表面的照明至少应该达到1000lux[约93英尺烛光]。应该选择不会产生阴影的光源。

注:选择光源时,光的色温是一个需要考虑的重要因素。色温在3000-5000K范围的光源,清晰度会逐步增加,使用户能够鉴别出印制板的各种特征和污染物。

辅助检查:检查装置放大倍数(连接盘宽度)

连接盘宽度或连接盘直径
检验放大范围
最大仲裁
> 1 mm [0.04 in]
1.5 倍 - 3 倍
4 倍
> 0.5 至 ≤ 1 mm [0.02 至 0.04 in]
3 倍 - 7.5 倍
10 倍
≥ 0.25 至 ≤ 0.5 mm [0.01 至 0.02 in]
7.5 倍 - 10 倍
20 倍
< 0.25 mm [0.01 in]
20 倍
40 倍
持拿PCBA及元器件的通用规则(物损坏、ESD防护及污染)
1、保持工作台的清洁和整洁。在工作区域内不应有任何食品、饮料、吸烟制品。
2、为预防出现损坏,把PCBA及元器件的持拿操作缩减到最低限度。
3、使用手套时,为避免脏手套产生的污染,必须经常更换手套。
4、切不可用裸手或手指去接触待焊接表面,因为人手分泌出的油脂、盐、酸等会降低可焊性,引起腐蚀和晶状体生长,还会导致后续工序敷形涂层和包封装层物粘结不牢。
5、不可使用保护皮肤的油脂涂手或各种含有硅树脂的洗涤剂,它们均能造成可焊性及敷形涂层粘接性能方面的问题。
6、切不可将PCBA堆叠起来,那样会发生物理性损伤,在工作区域应配置有专用的各类托架。
7、工作中如果不明确是否属于SEDS产品,都应当做ESDS产品处理。
8、所有操作者都应经过ESD知识培训和相应的实际练习才能上岗。
9、除非进行了适当的包装保护,否则不要运送ESDS元器件。

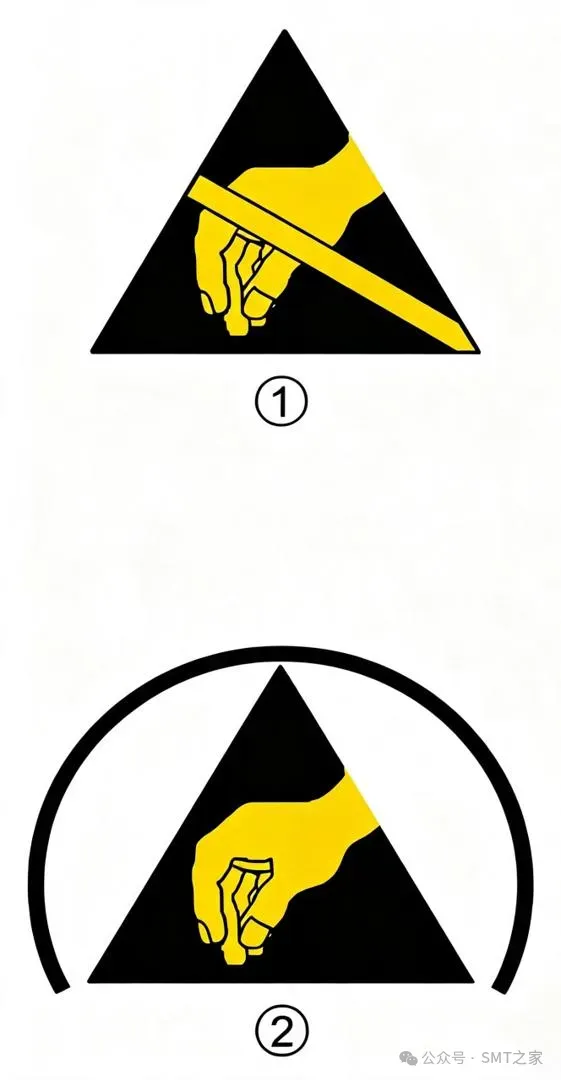

1 ESD敏感标志

2 ESD防护标志

最佳

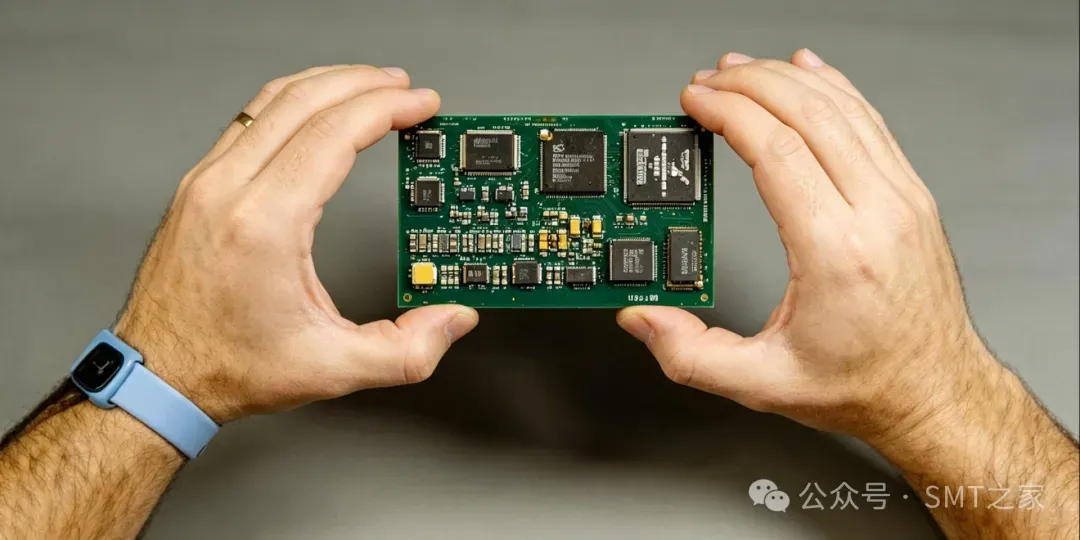

干净的手套持拿,并且具有完善的EOS/ESD防护措施。

在清洗工序中使用能满足所有EOS/ESD防护要求的耐溶剂手套。

合格

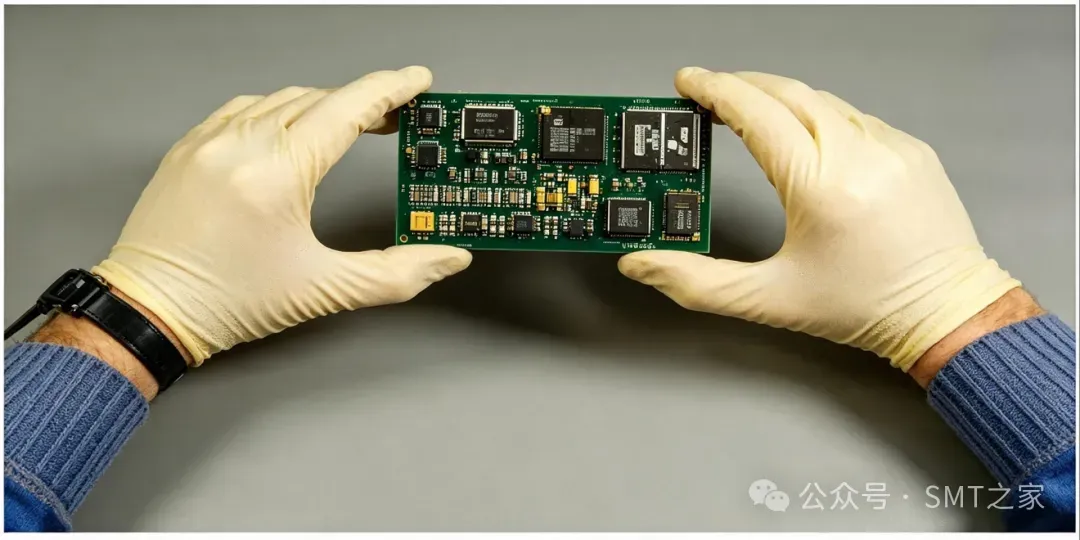

用干净的手持拿电路板边缘,并有完善的EOS/ESD防护措施。

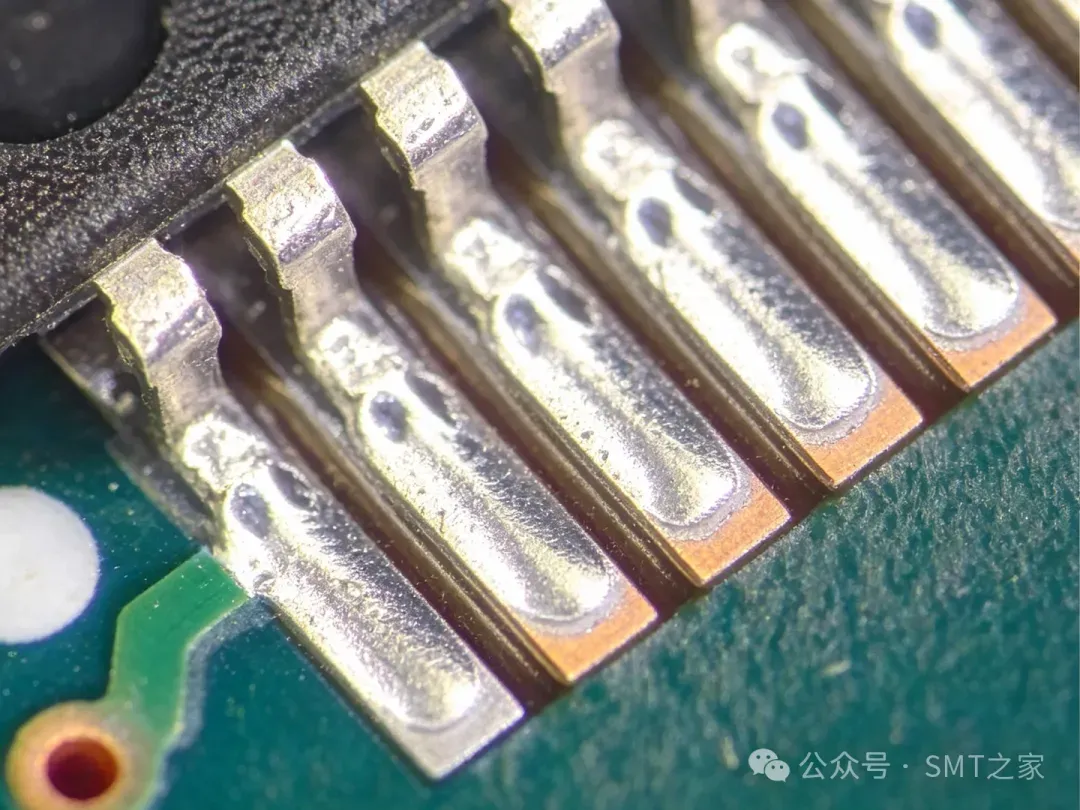

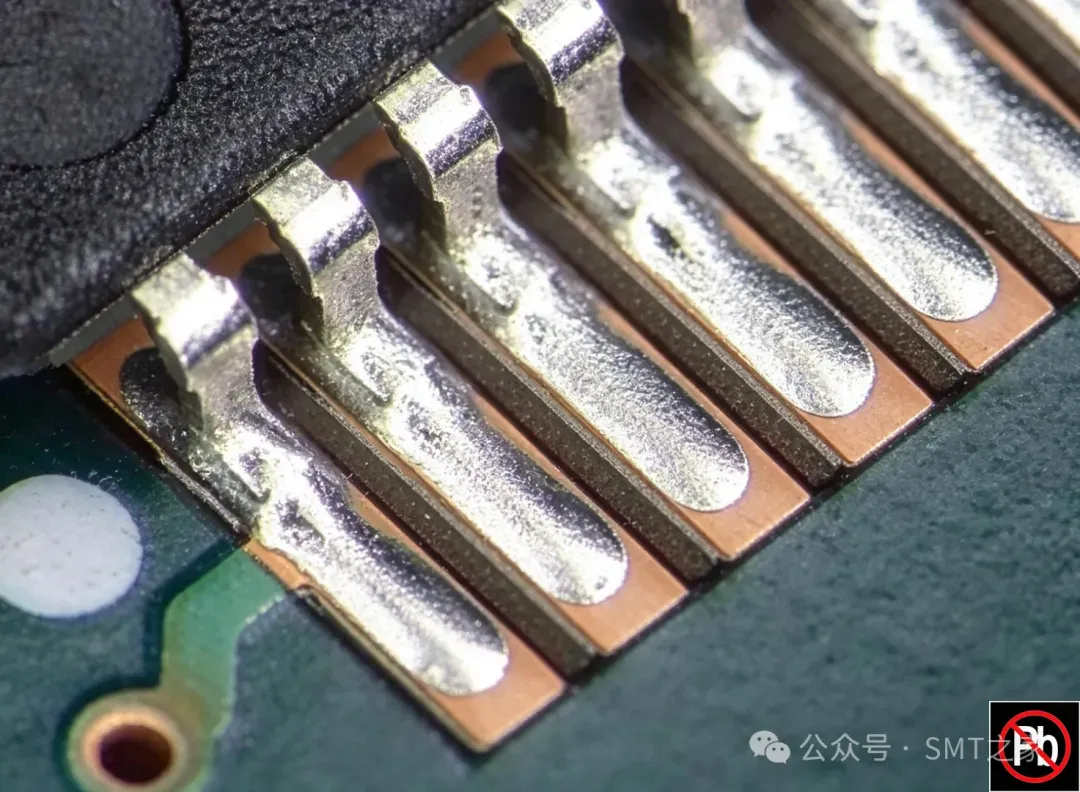

锡铅焊料;免洗工艺 SnPb Solder,
No Clean Process

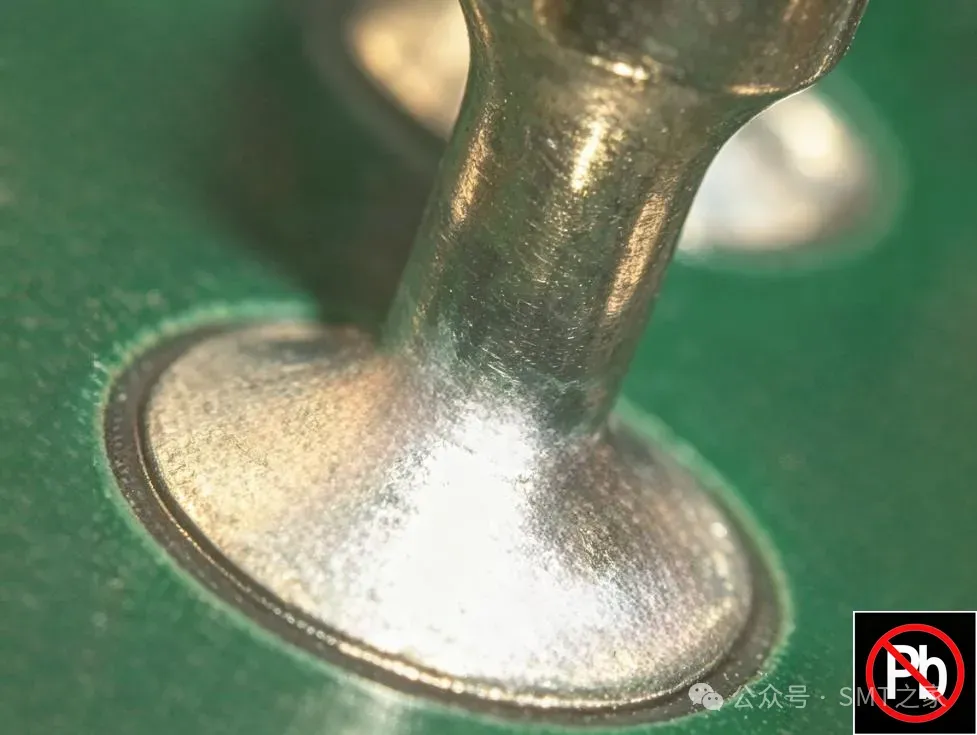

锡银铜焊料,免洗工艺

SnAgCu SolderNo Clean Process
锡铅焊料,水洗焊剂
SnPb SolderWater Soluble Flux

锡银铜焊料,水洗焊剂

SnAgCu SolderWater Soluble Flux

锡铅焊料,水洗焊剂

SnPb Solder

锡银铜焊料,水洗焊剂

SnAgCu SolderWater Soluble Flux

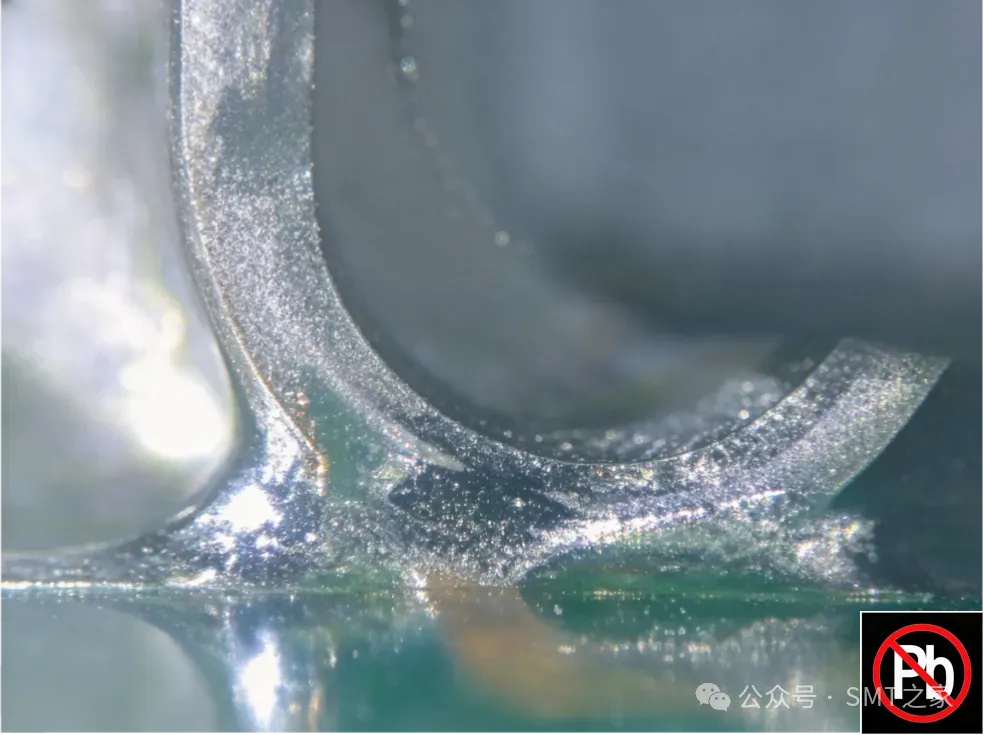

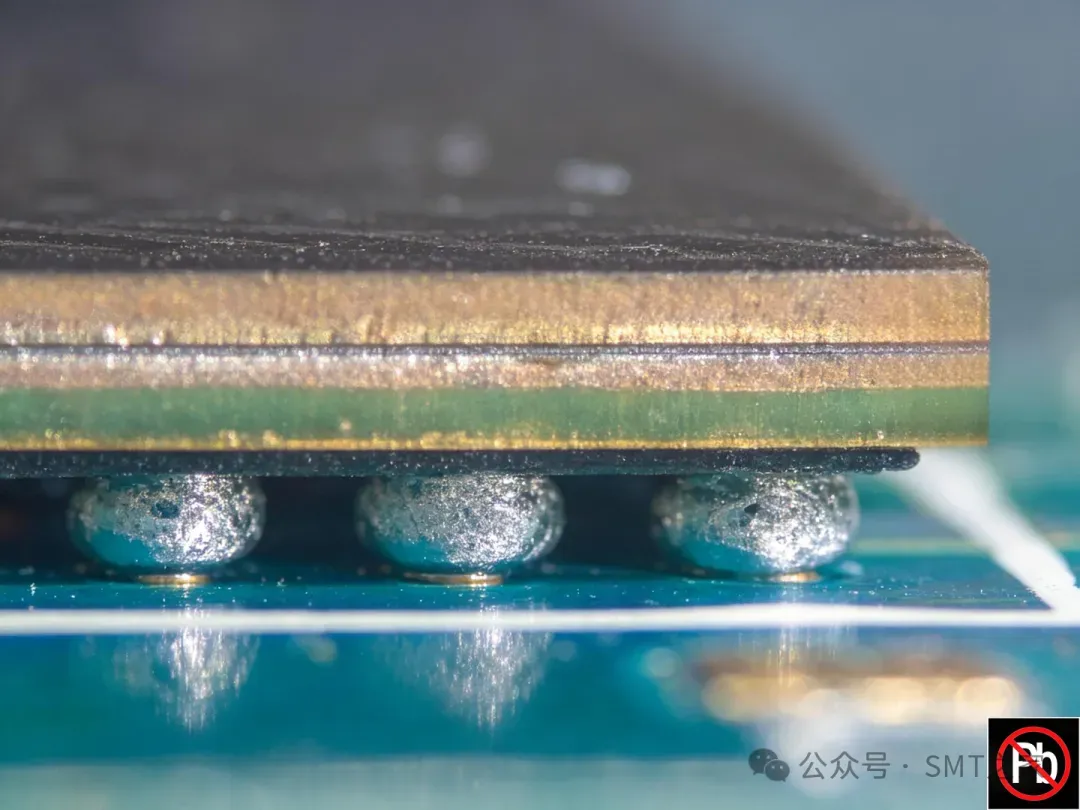

锡银铜焊料,免洗工艺,氮气回流焊

SnAgCu SolderNo Clean Process,N2 Reflow

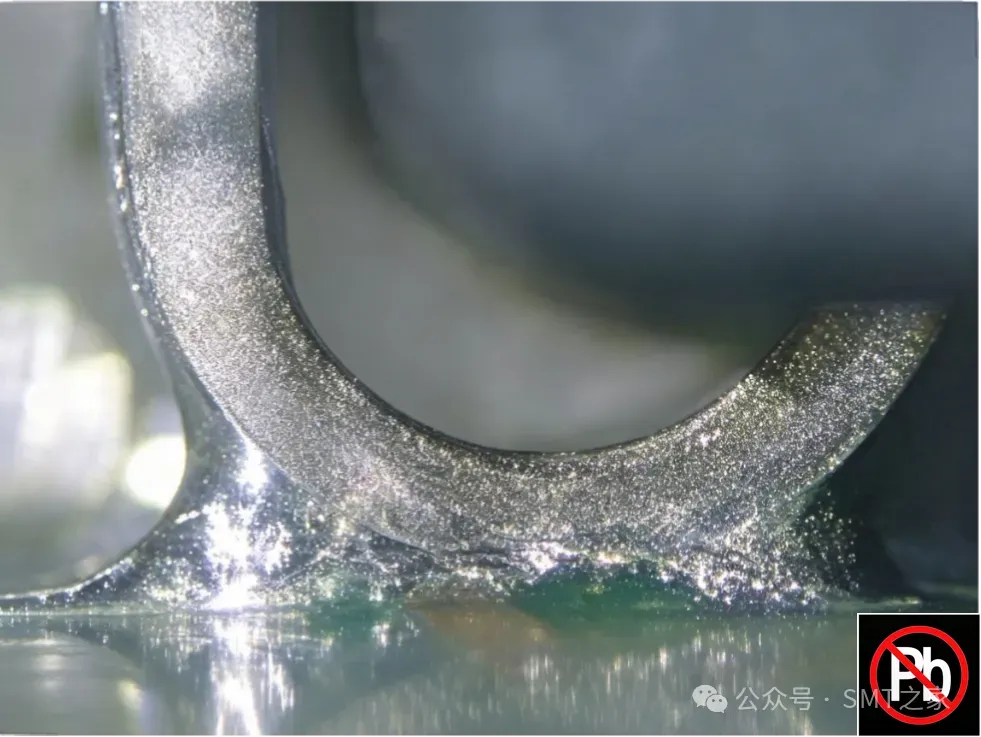

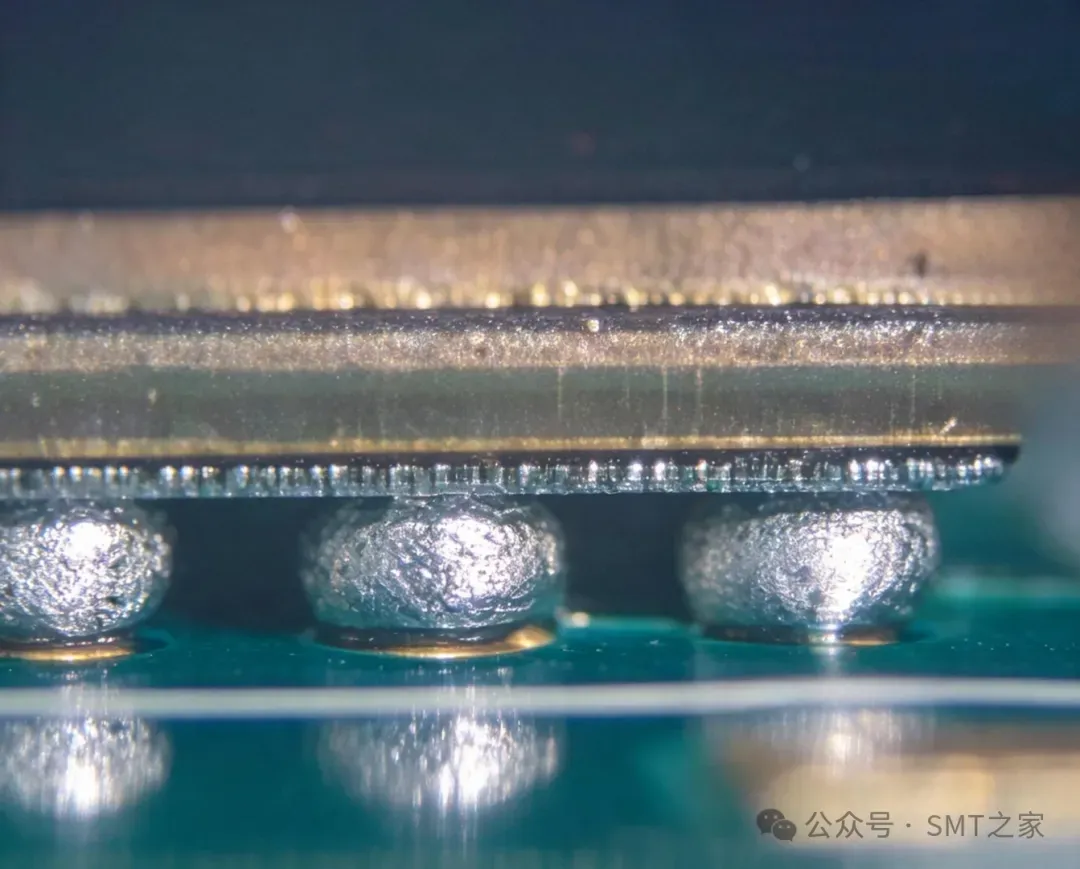

锡银铜焊料,免洗工艺,空气回流焊

SnAgCu SolderNo Clean ProcessAir Reflow

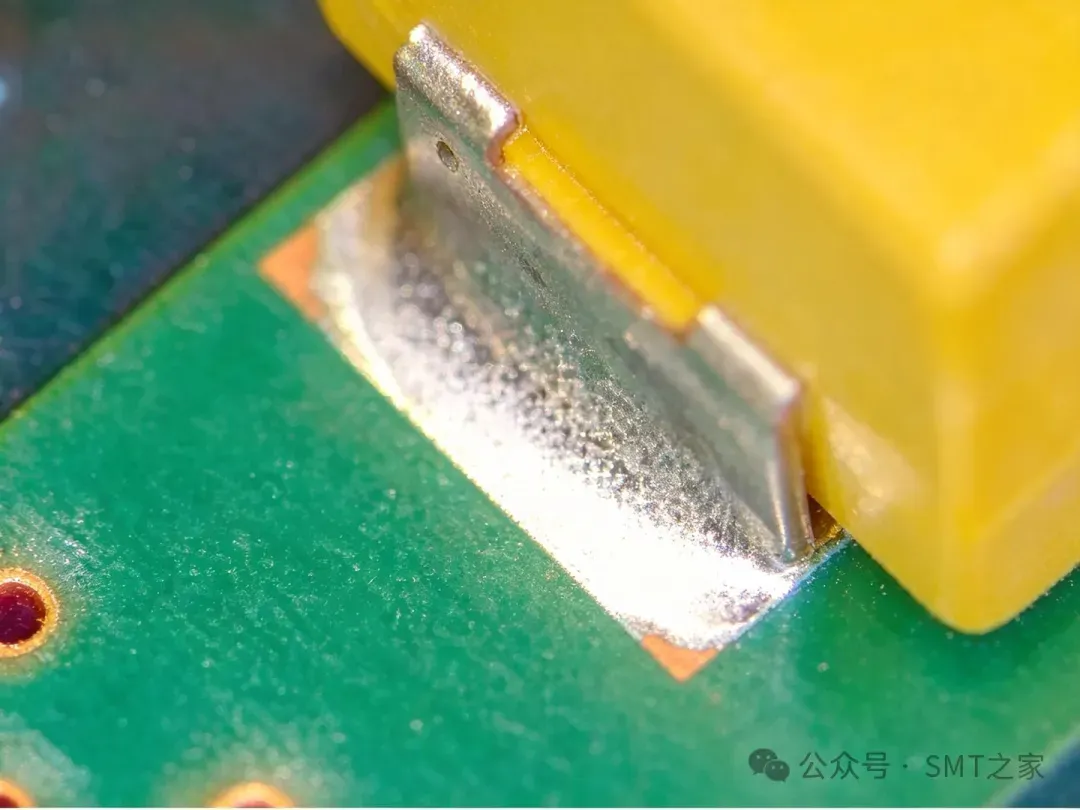

锡铅焊料,免洗工艺

SnPb SolderNo Clean Process

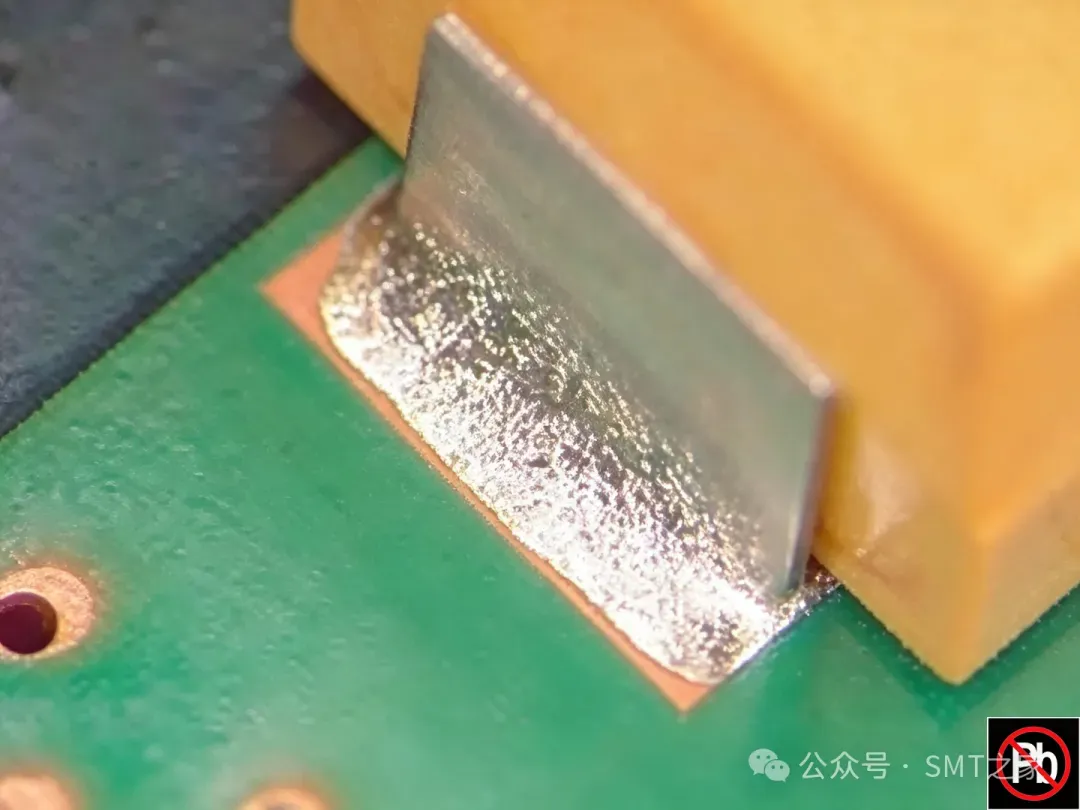

锡银铜焊料,免洗工艺

SnAgCu SolderNo Clean Process

锡铅焊料,免洗工艺

SnPb SolderNo Clean Process

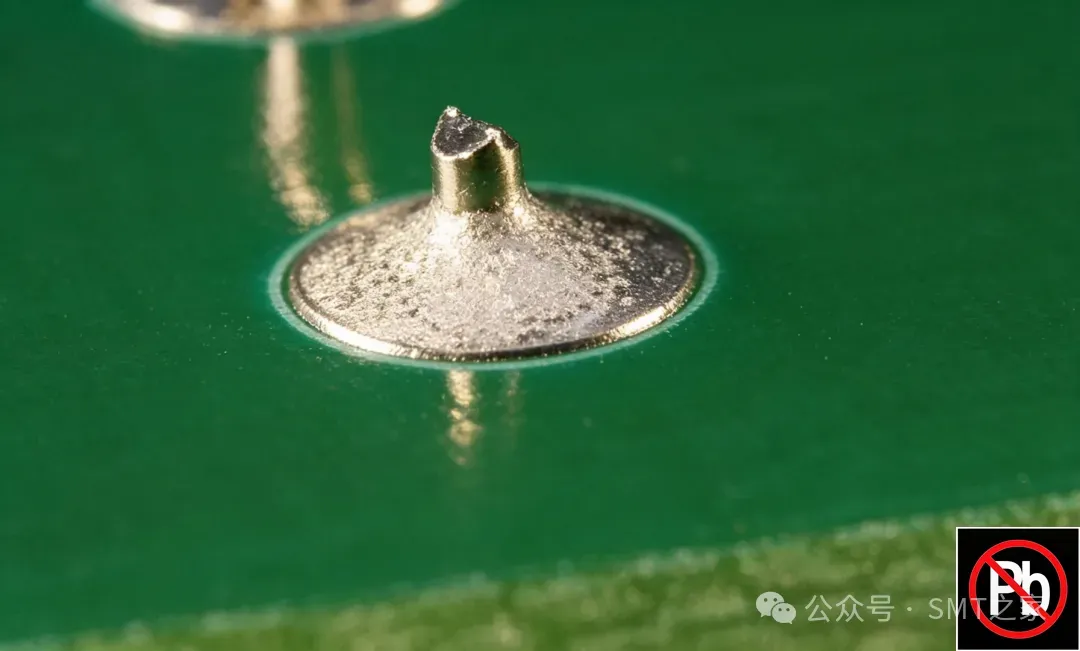

锡银铜焊料,免洗工艺

SnAgCu SolderNo Clean Process

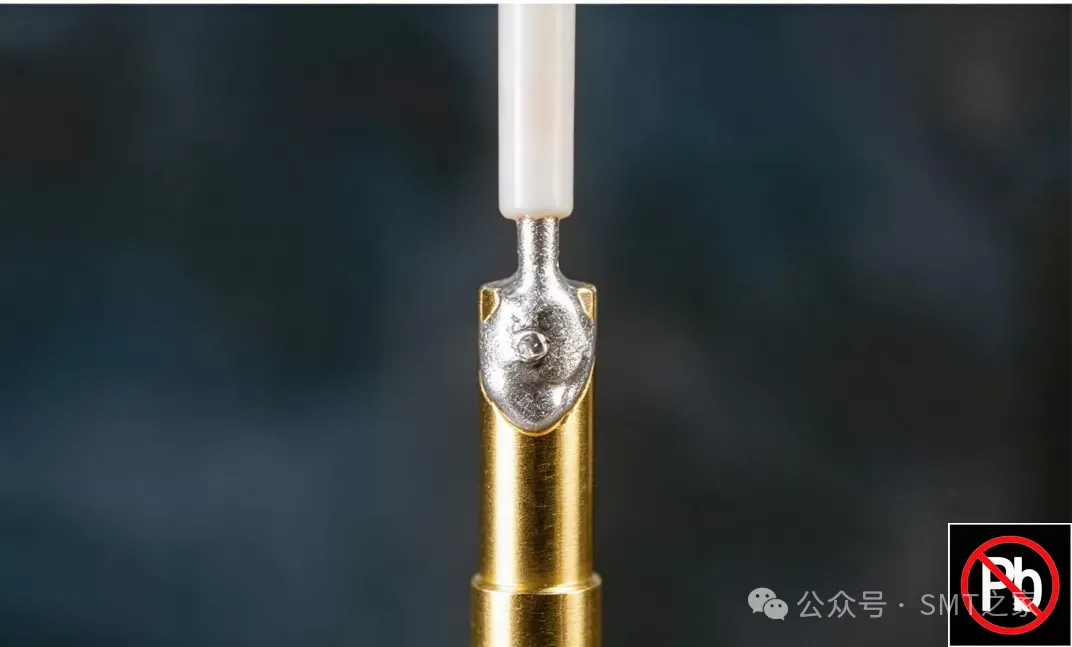

锡铅焊料

SnPb Solder

锡银铜焊料

SnAgCu Solder

锡铅焊料

SnPb Solder

锡银铜焊料

SnAgCu Solder

锡铅焊料,OSP表面处理

SnPb SolderOSP Finish

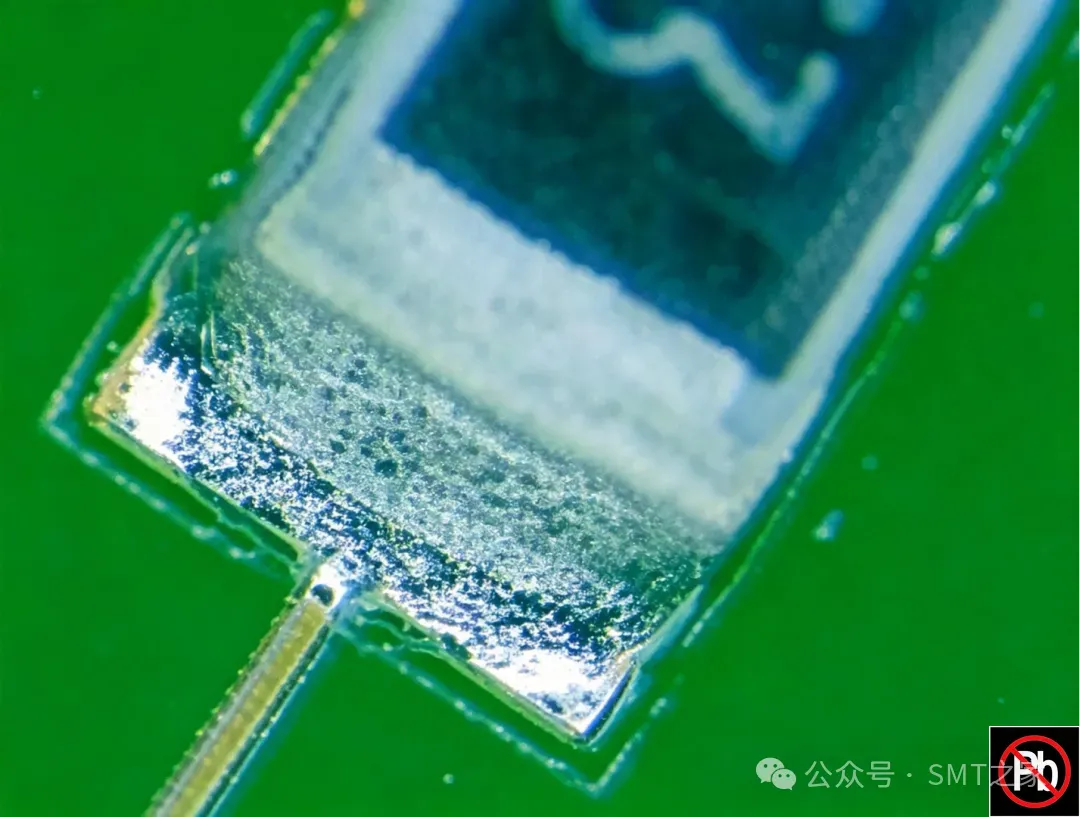

锡银铜焊料,OSP表面处理

SnAgCu SolderOSP Finish

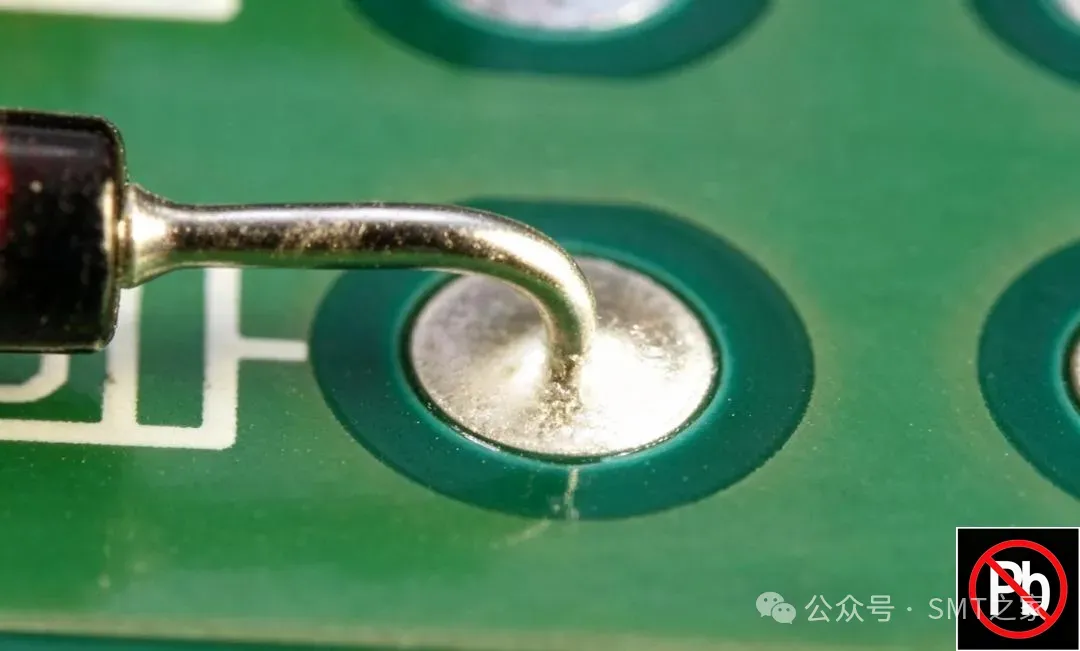

锡银铜焊料

SnAgCu Solder

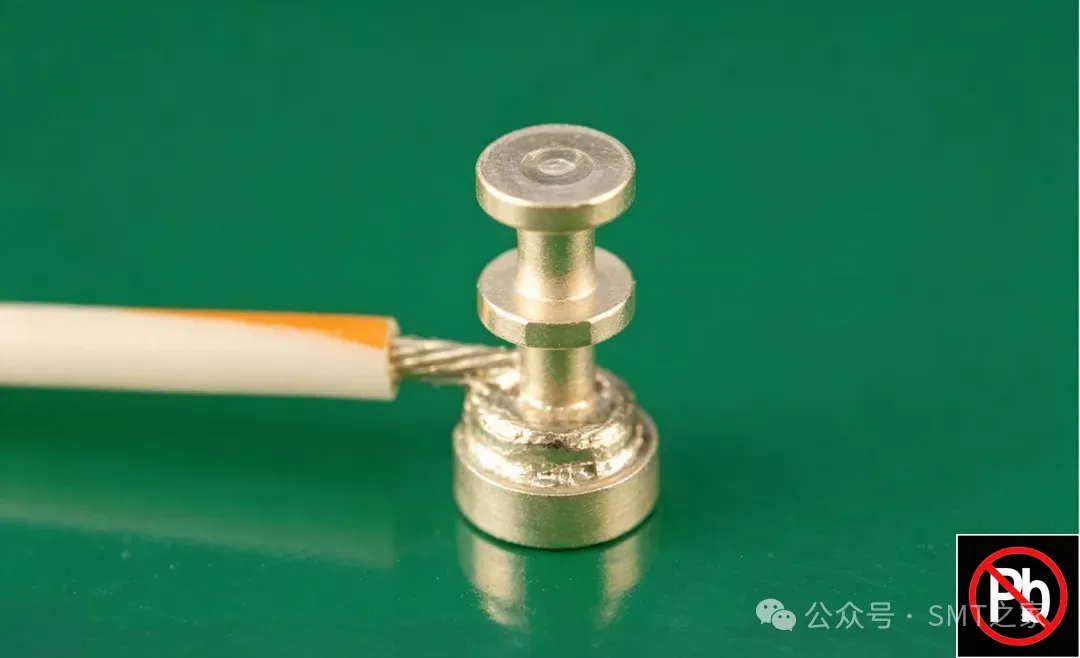

锡银铜焊料

SnAgCu Solder

锡银铜焊料

SnAgCu Solder

锡银铜焊料

SnAgCu Solder

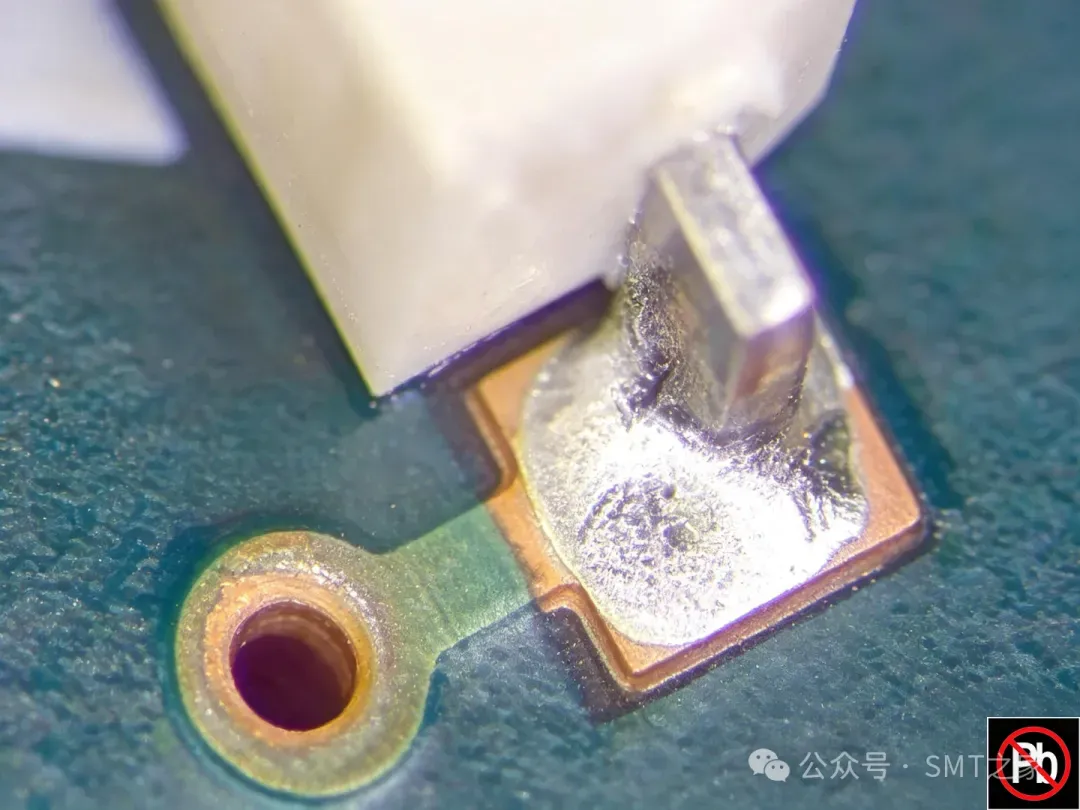

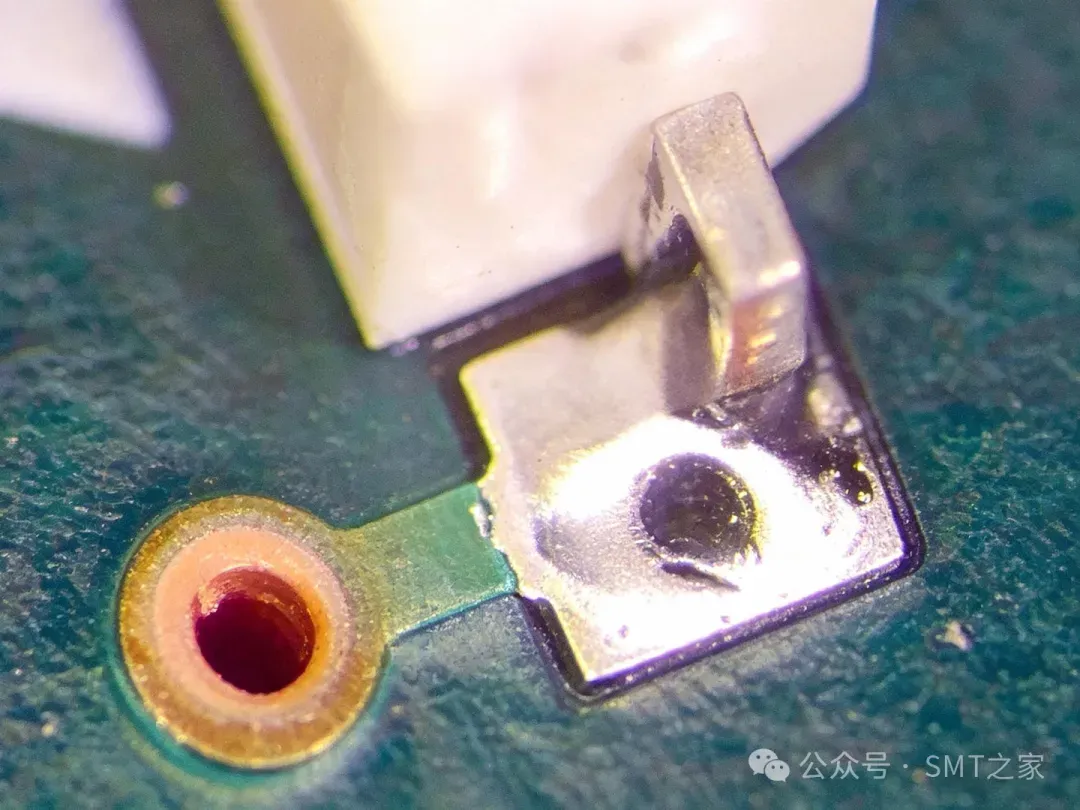

合格的插件引脚或焊盘基体金属暴露

合格

l导体的厚度面上暴露基体金属

l引线头(引线端面)上暴露基体金属

l有机可焊保护涂层(OSP)焊盘上暴露金属

l不要求有焊缝的地方暴露金属

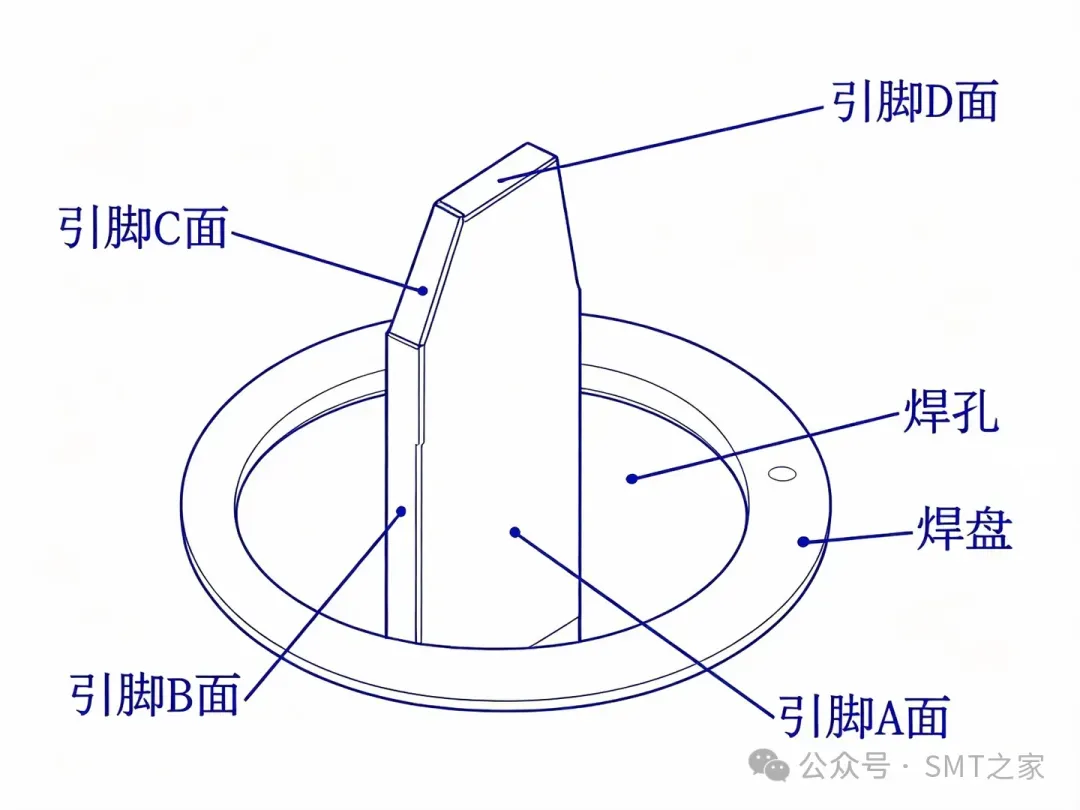

注:作为特例,对于具有矩形引线结构的元器件,见下图:
如果来料时其矩形引线末尾一段经过了倒角处理(上图中引脚C面),则这些经倒角处理过的端面,与引脚D面一样,一律视同圆形引线端面。

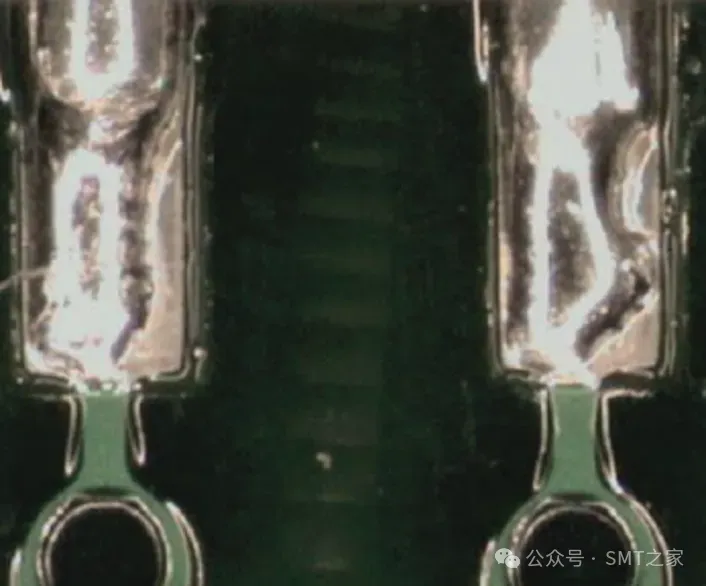

基体金属暴露

合格-级别1

工艺警告-级别2

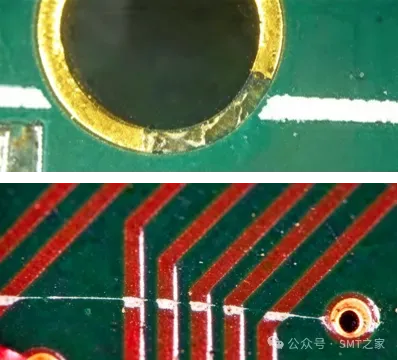

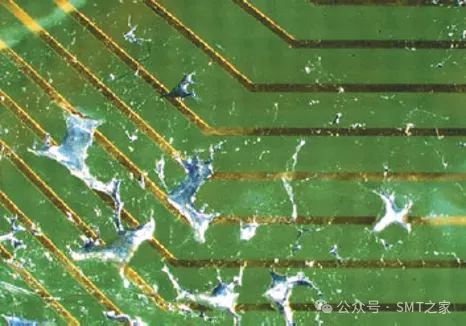

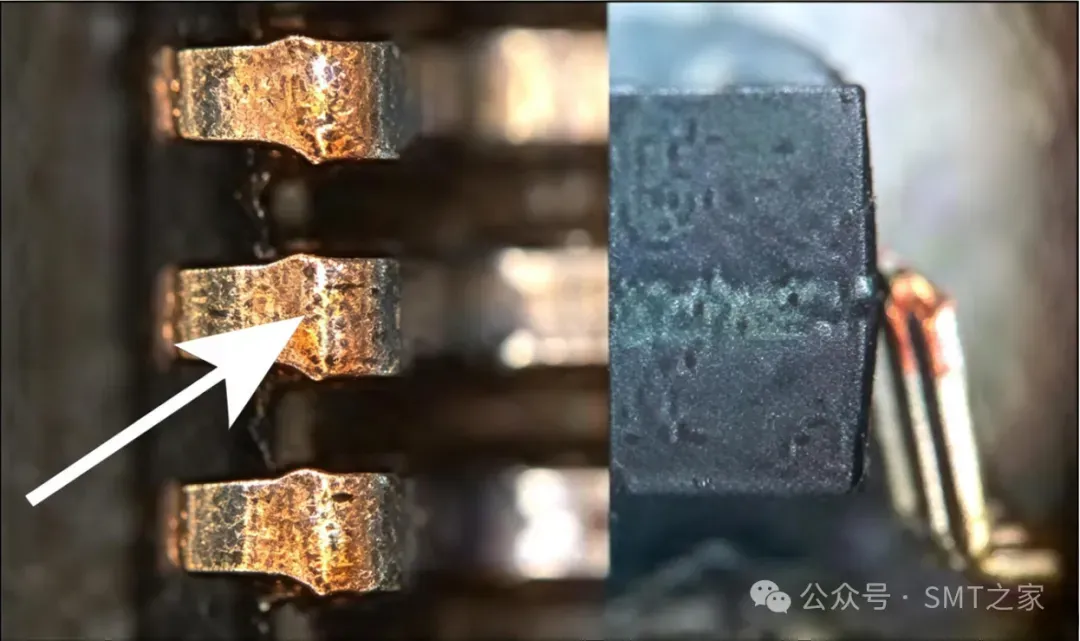

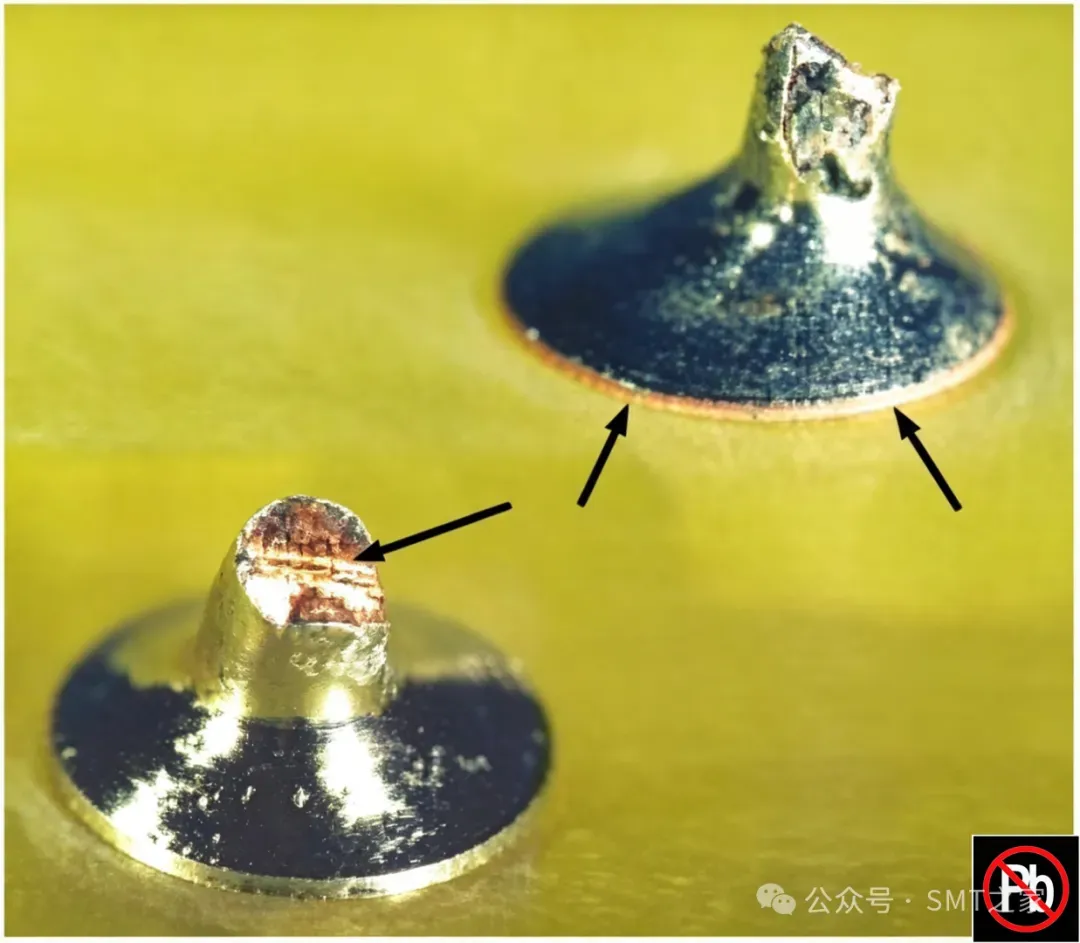

因缺痕,划伤,或其他的缺陷,引致在元件引线(除了端头)、导体、焊盘上裸露基底金属,并且不符合《PCBA检验标准

缺陷-- 1,2,3级

  • 引线被损伤或变形超过其直径、宽度或厚度的 10%。

  • 引线由于多次或粗心弯曲造成的变形。

  • 严重的凹痕,如齿状的钳子压痕。

缺陷-1 级

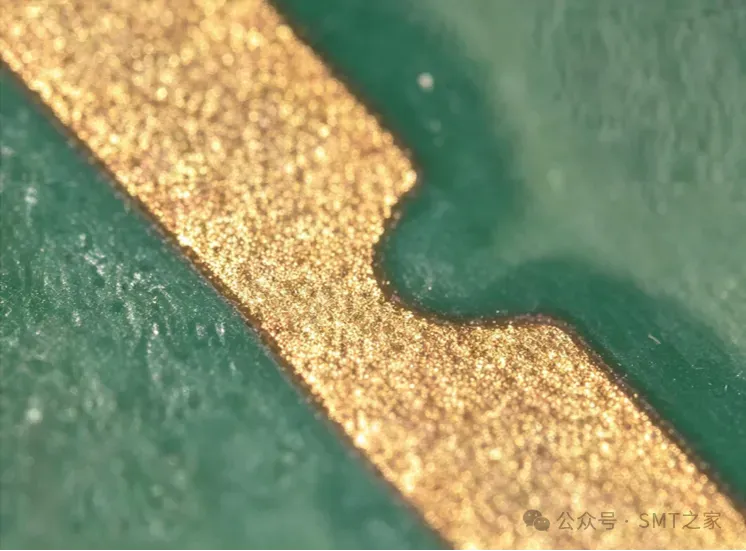

· 印制导体宽度的减少大于30%。

· 连接盘宽度或长度的减少大于30%。

缺陷-2,3级

· 印制导体宽度的减少大于20%。

· 连接盘宽度或长度的减少大于20%。

注 :即使横截面积上微小的改变也会对射频电路的阻抗产生很大的影响。可能需要为射频电路开发不同于此的要求。

可接受- 1级

制程警⽰- 2,3级

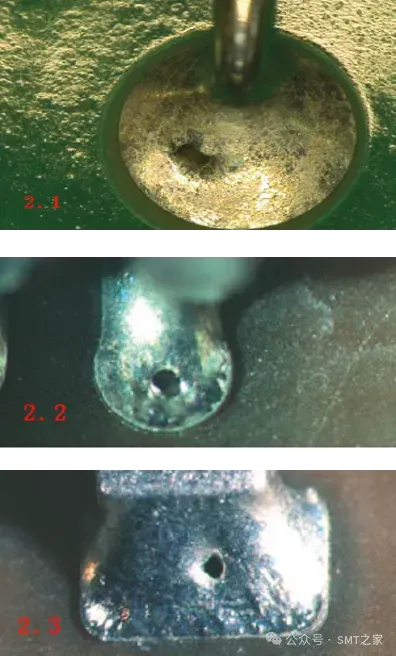

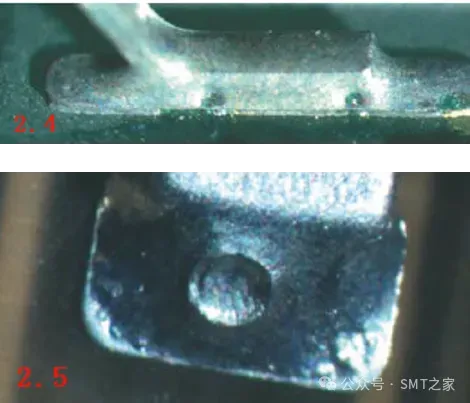

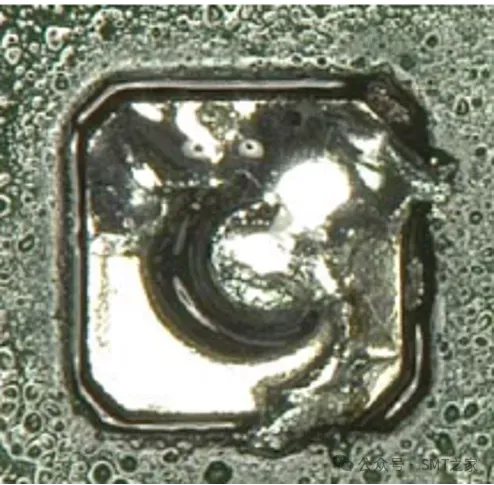

• 有吹孔(图2.1,图2.2)、针孔(图2.3)、空洞(图2.4,图2.5)等,只要焊接连接满足所有其他要求。

缺陷- 1,2,3级

• 针孔、吹孔、空洞等使焊接连接降低至最低要求以下。

缺陷- 1,2,3级

• 焊膏再流不完全(冷焊,生锡,不熔锡,半生田)。

缺陷- 1,2,3级

• 焊料没有润湿要求焊接的焊盘或端子。

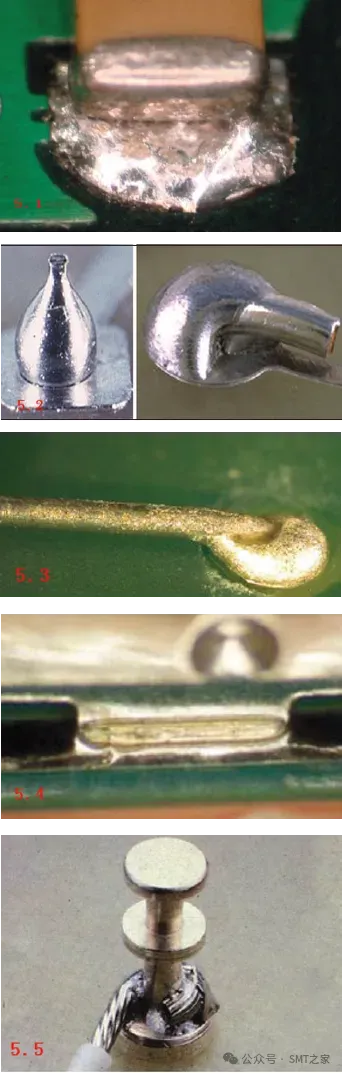

(图5.1、图5.2、图5.3为元器件端子;图5.4

为屏蔽层端子;图5.5为导线端子。)

• 焊料覆盖率未满足具体类型端子。

缺陷- 1,2,3级

• 焊接连接呈现不良的润湿,可能有截留的松香迹象,导致待连接的表面分离。

缺陷- 1,2,3级

•  退润湿现象导致焊接连接不满足表面贴装或通孔插装的焊料填充要求。

目标- 1,2,3级

• 无泼锡或锡网。

可接受- 1,2,3级

• 泼锡或金属颗粒满足下列要求:

–连接/裹挟/包封于PCBA表面或阻焊膜,或焊接于金属表面。

–未违反最小电气间隙(0.13mm)。

缺陷- 1,2,3级

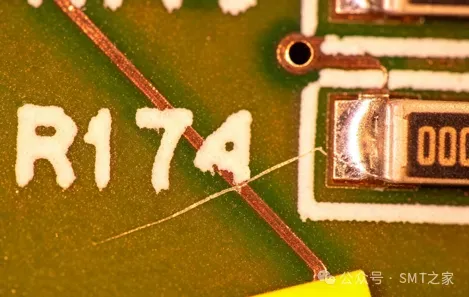

• 锡网。

• 泼锡未被连接、裹挟、包封。

• 金属元器件表面的泼锡影响外形、装配或功能,如损伤气密性元器件的密封罩。

• 违反最小电气间隙。

注:裹挟/包封/连接意指产品的正常工作环境不会引起焊料移动。

可接受- 1,2,3级

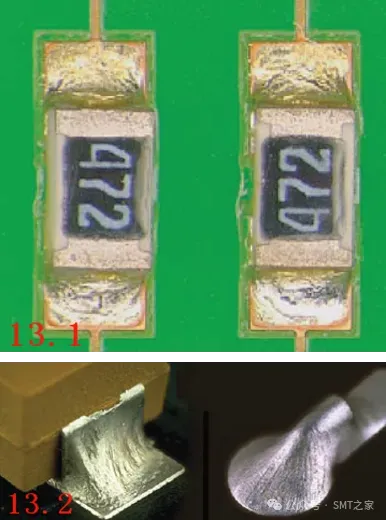

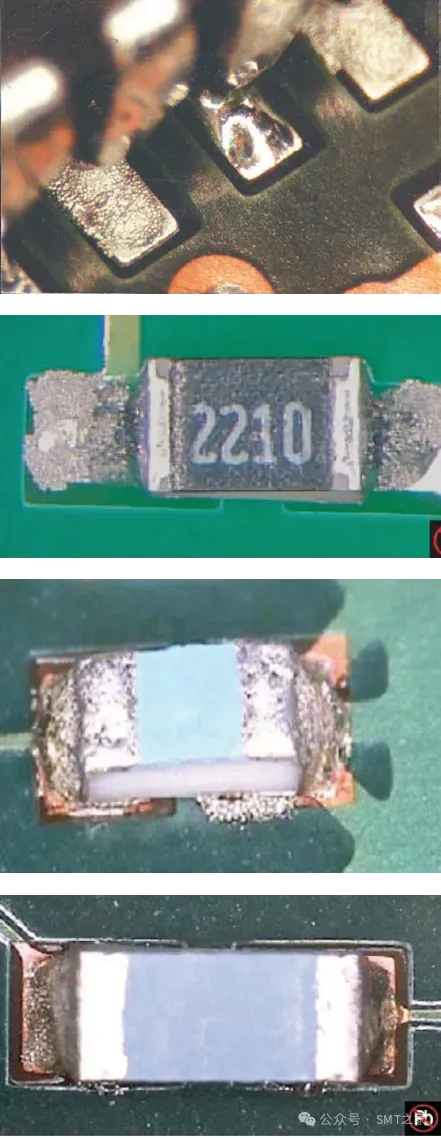

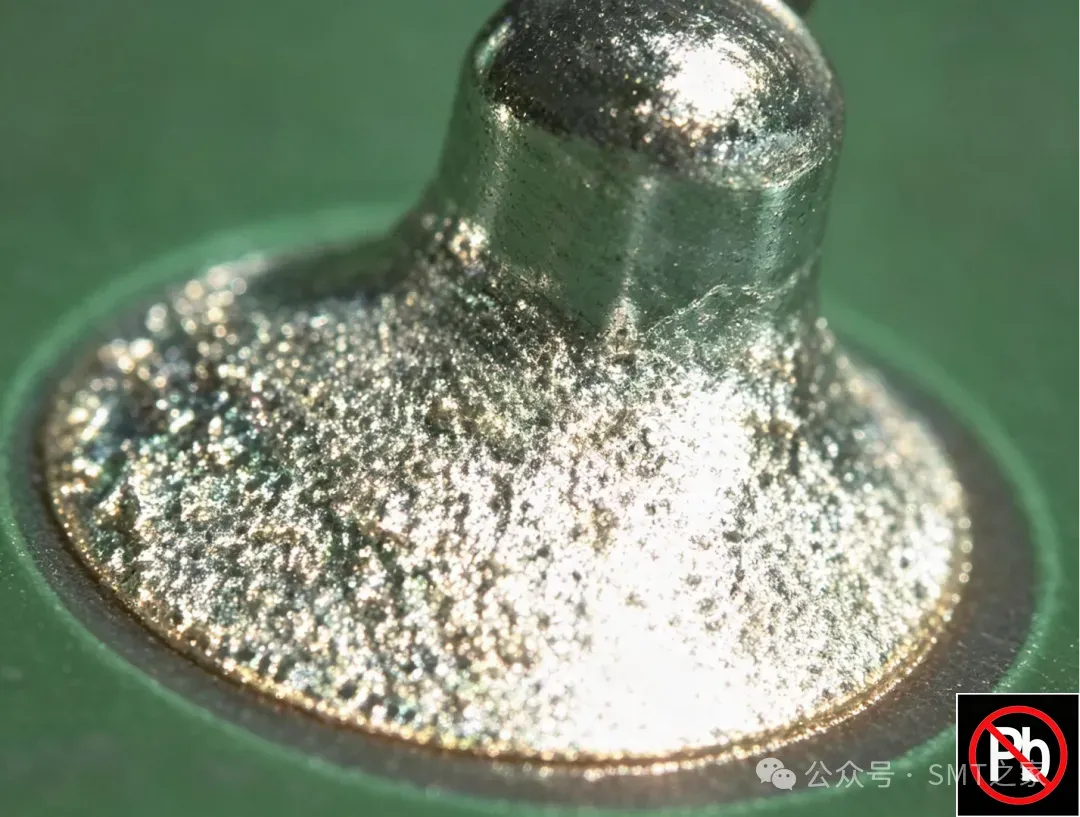

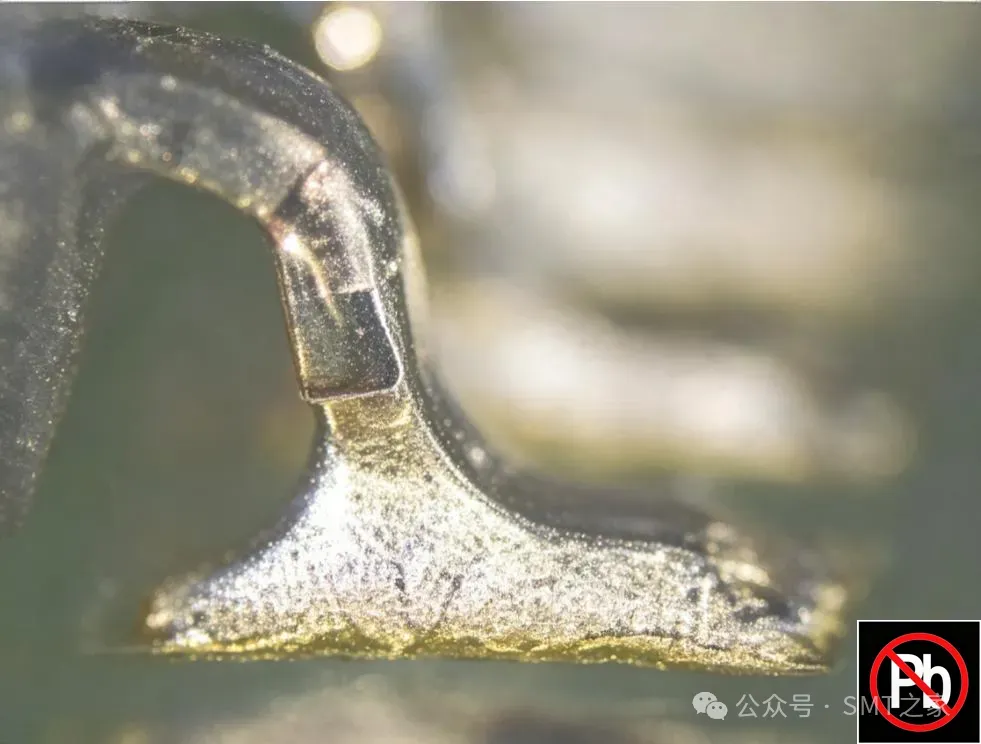

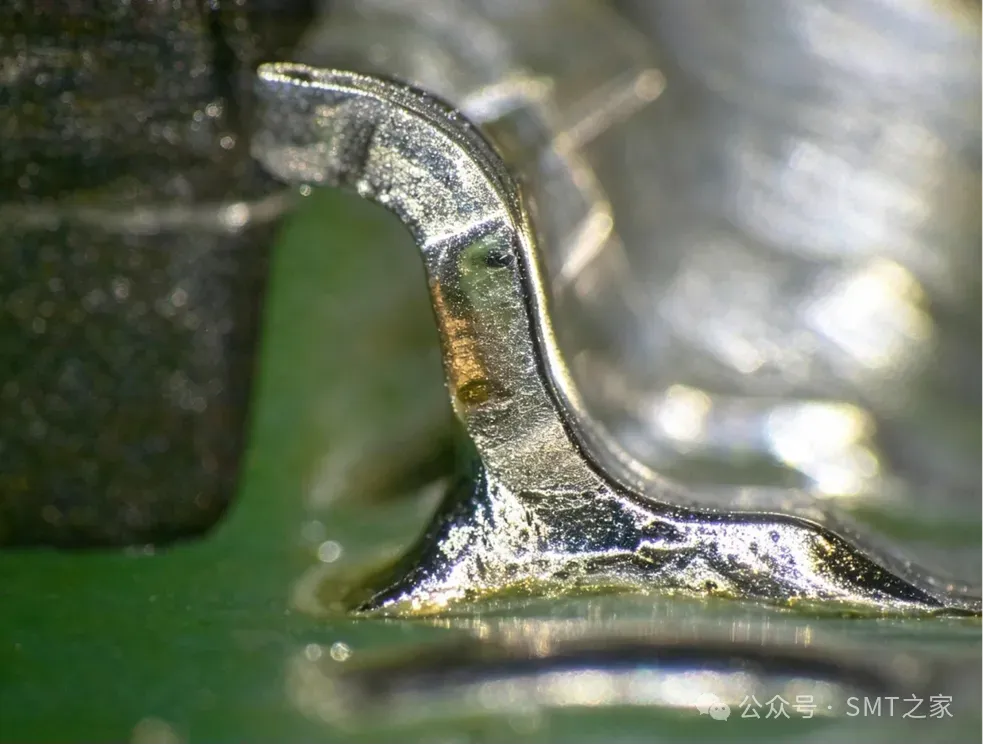

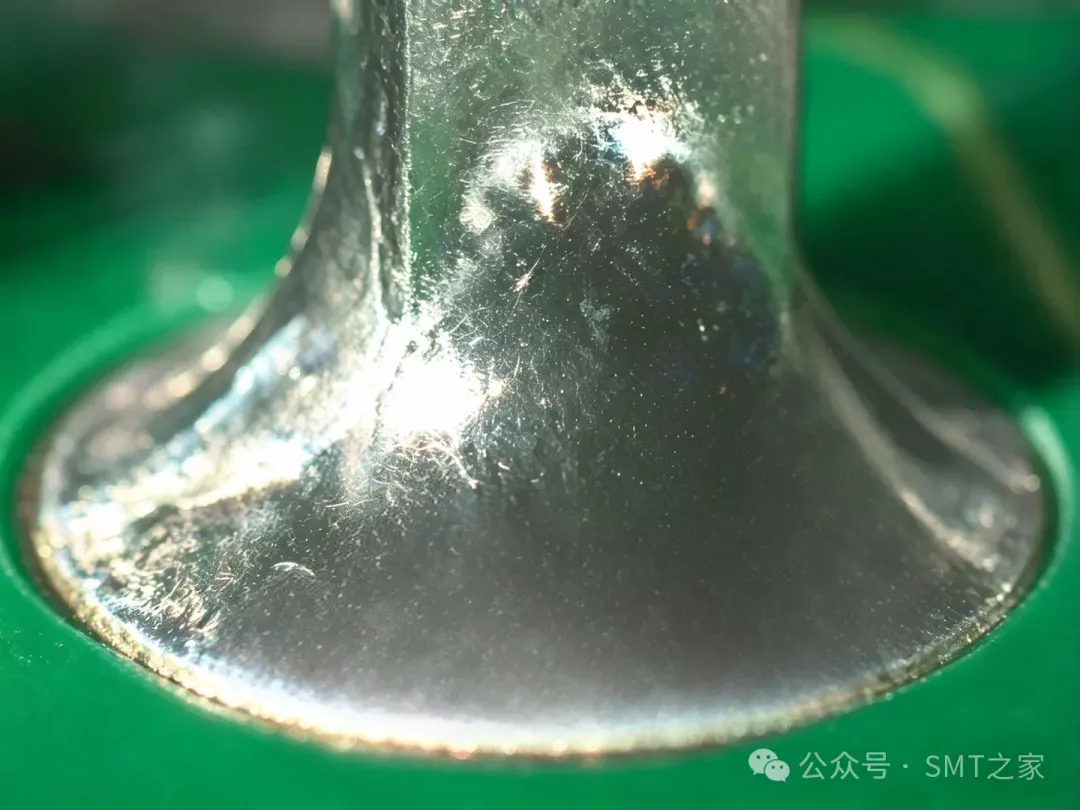

• 无铅和锡铅焊接连接呈现:冷却纹,图13.1。二次再流,图13.2。

缺陷- 1,2,3级

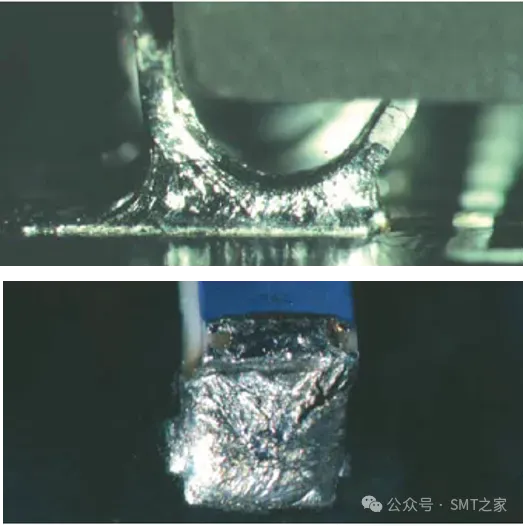

•  焊点冷却期间因移动而形成的特征为表面不平坦的受扰焊点。

缺陷- 1,2,3级

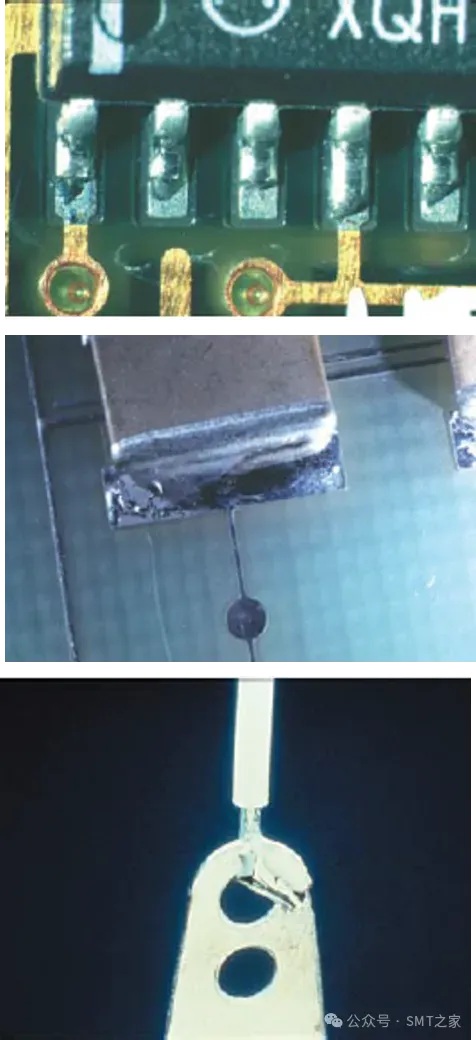

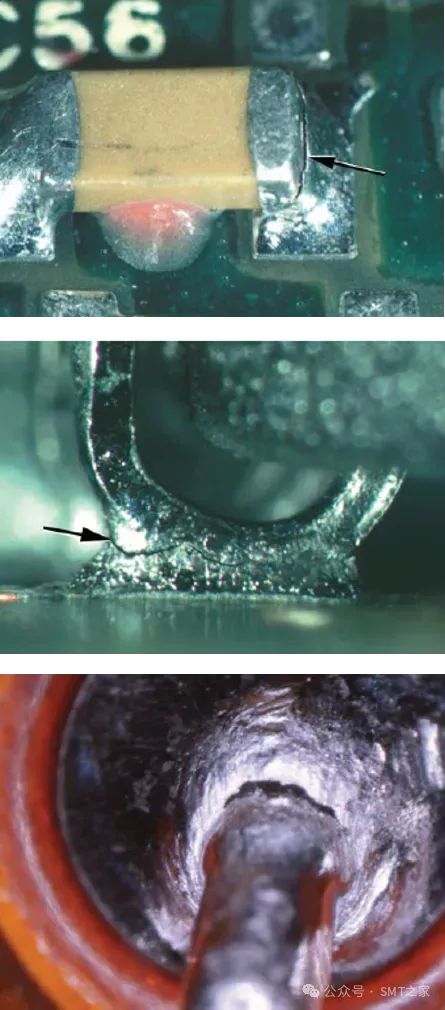

• 焊料破裂或有裂纹

缺陷- 1,2,3级

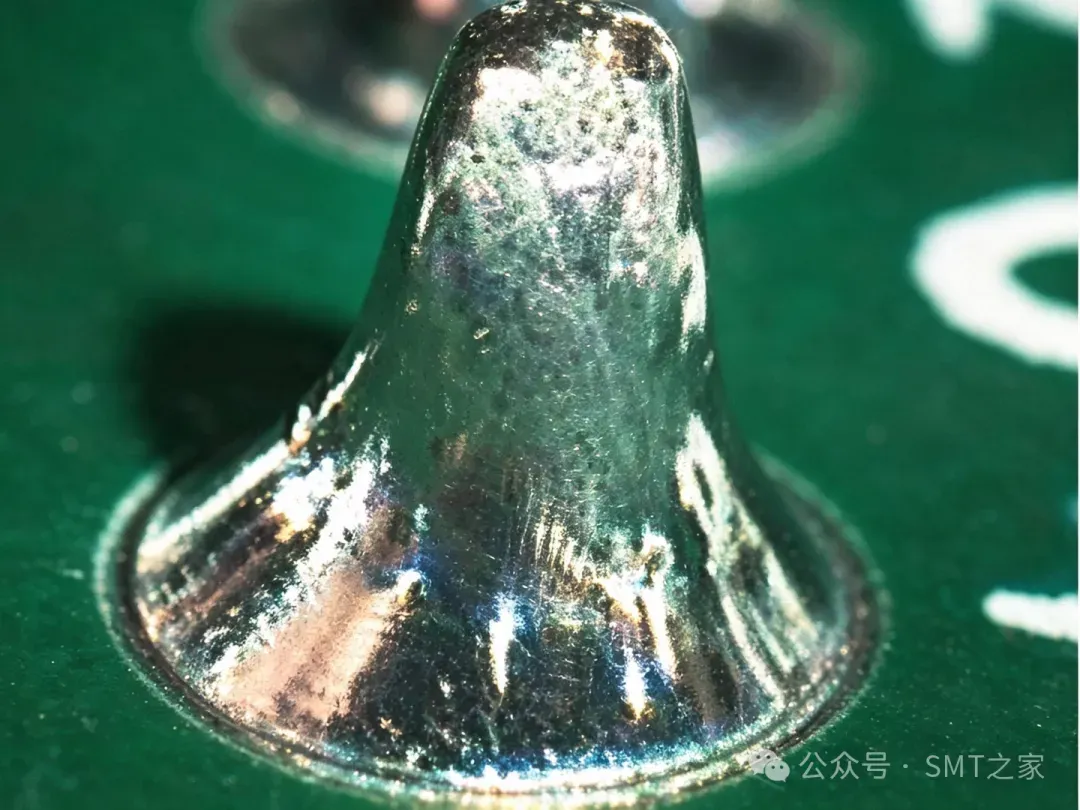

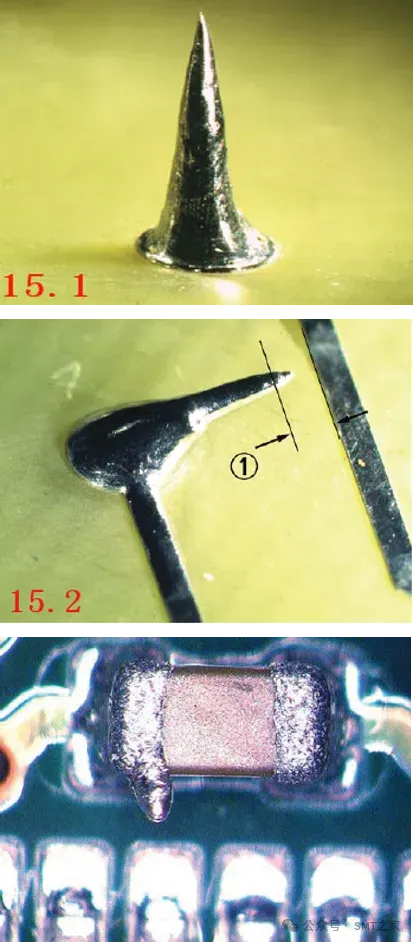

• 锡尖,如图15.1,违反组件最大高度要求或引线伸出要求。

• 锡尖,如图15.2,违反最小电气间隙。

可接受- 1,2,3级

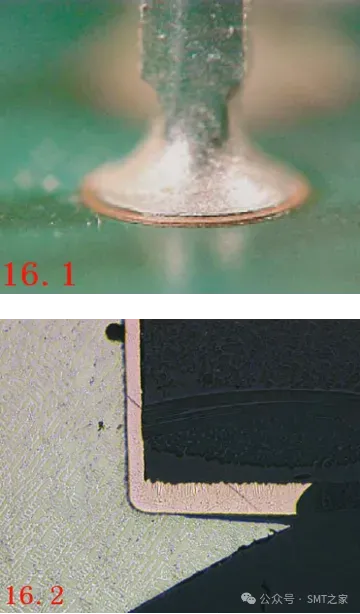

• 填充起翘- 焊料底部与焊盘顶部分离。有填充起翘的连接必须满足其他验收要求。

注:(来自IPC-T-50)填充起翘是在流动焊接工艺中填充焊料升起与板上焊盘分离的现象。

该现象更可能发生于暴露在流动焊接中的焊接主面(焊接终止面),而不是辅面(焊接起始面)。图16.2是填充起翘的显微剖面图。无与该异常相关的缺陷。

注:与可能由填充起翘导致的连接盘损伤有关

的要求

目标- 1,2,3级

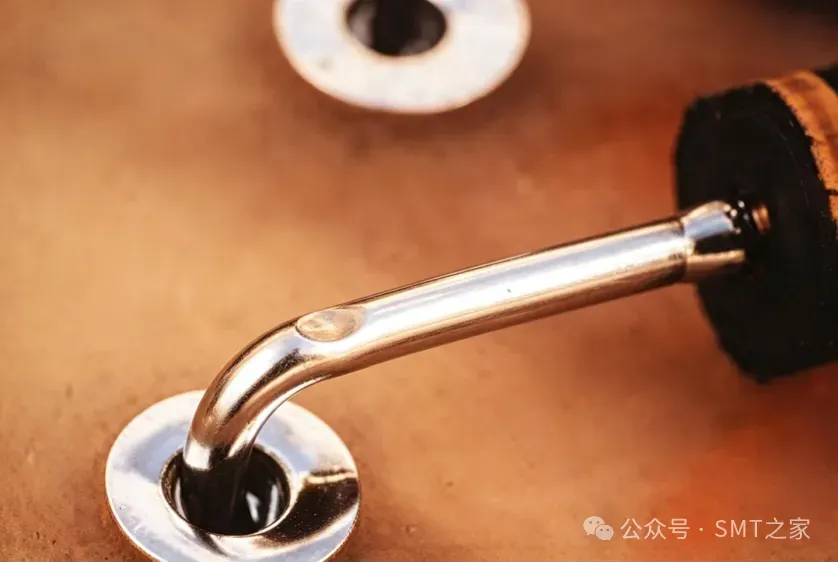

• 有100%填充。

可接受- 1,2,3级

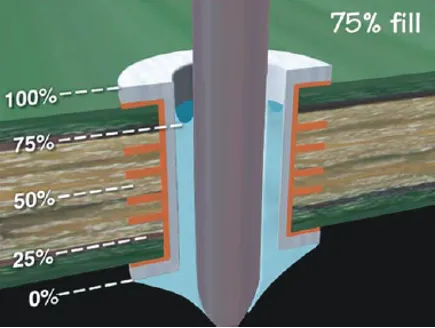

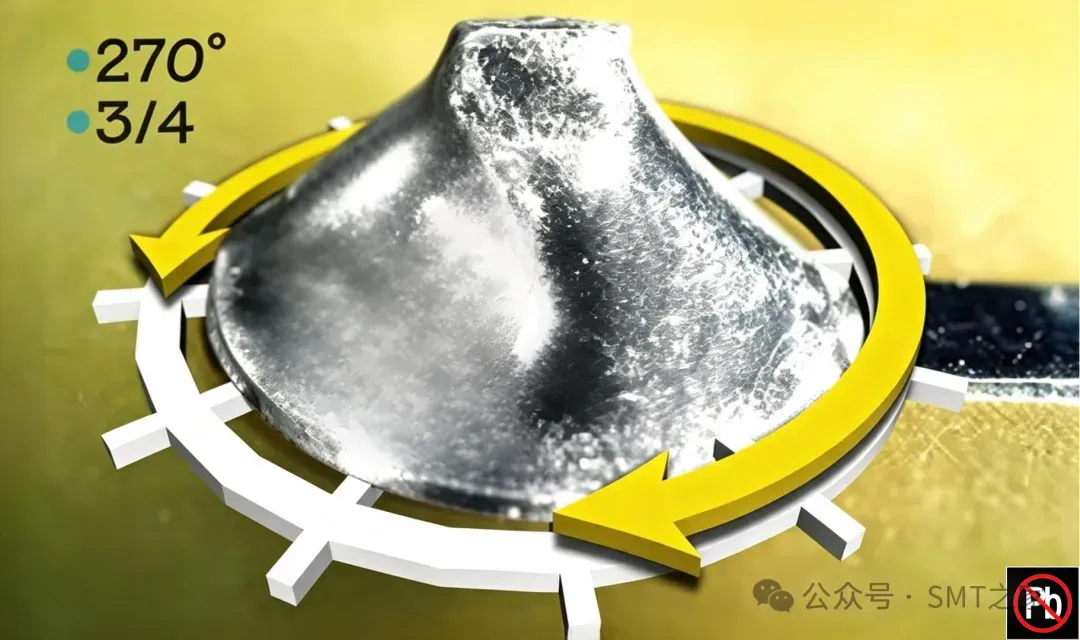

• 最少75%填充。允许包括主面和辅面一起最多25%的下陷。

缺陷- 2,3级

• 孔的垂直填充少于75%

可接受- 1级

• 焊料至少润湿子板每一侧焊盘(L)

  与PCA(母板)辅面(焊接起始面)的宽度(X)的 50%。

• 焊料至少润湿子板每一侧焊盘(L)

  与PCA(母板)主面(焊接终止面)的宽度(X)的50%。

可接受- 2级

• 焊料至少润湿子板每一侧焊盘(L)与PCA(母板)辅面(焊接起始面)的宽度(X)的 75%。

• 焊料至少润湿子板每一侧焊盘(L)与PCA(母板)主面(焊接终止面)的宽度(X)的 75%。

缺陷- 1,2级

• 子板与母板的安装有角度,使安装到通孔内的耳片承受应力。

• 要求的机械固定装置未出现或未适当安装。

• 焊料垂直填充小于75%。

• 焊料未润湿子板每一侧的焊盘或PCA(母板)焊盘。

缺陷- 1级

• 焊料对PCA(母板)辅面(焊接起始面)焊盘与子板每一面焊盘(L)的宽度(X)的润湿小于50%。

• 焊料对子板每一侧焊盘(L)与PCA(母板)主面(焊接终止面)的宽度(X)的润湿小于50%。

缺陷- 2级

• 焊料对PCA(母板)辅面(焊接起始面)焊盘与子板每一面焊盘(L)的宽度(X)的润湿小于75%。

• 焊料对子板每一侧焊盘(L)与PCA(母板)主面(焊接终止面)的宽度(X)的润湿小于75%。

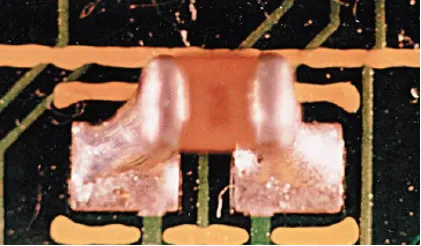

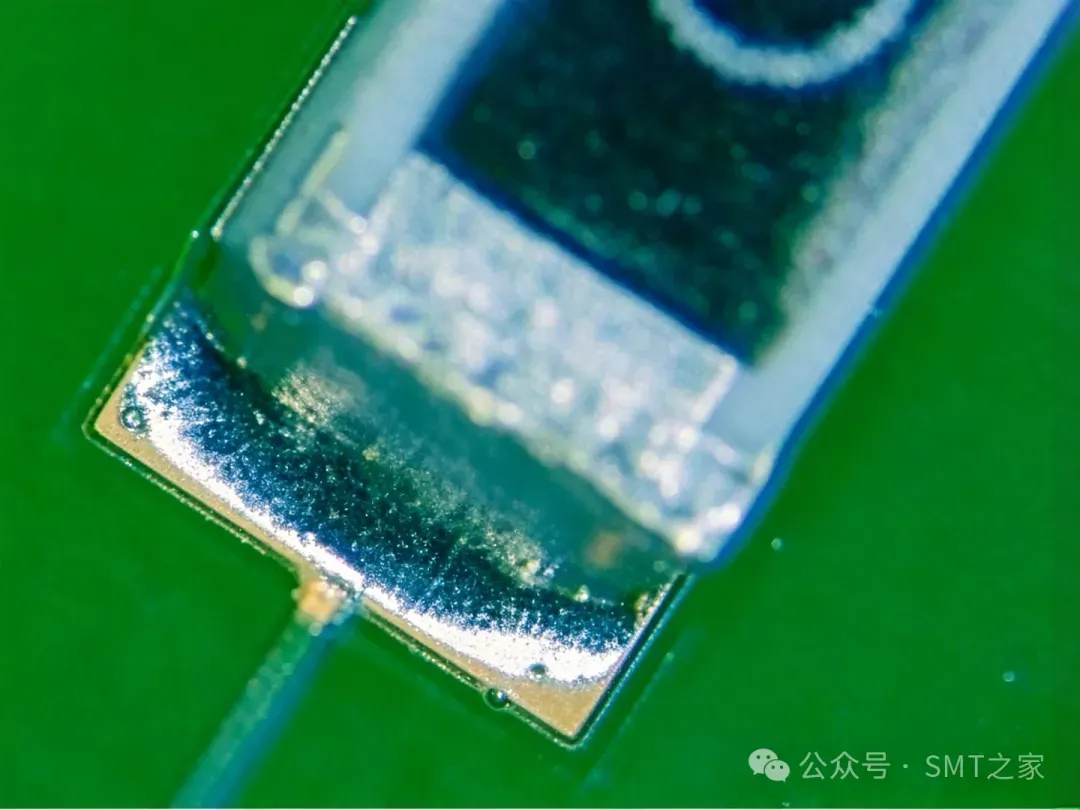

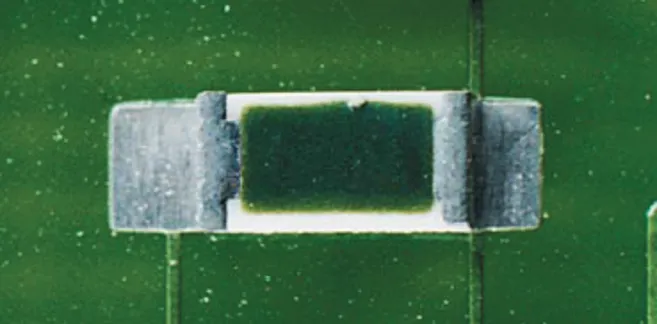

目标- 1,2,3级

• 无侧面偏移。

可接受- 1,2级

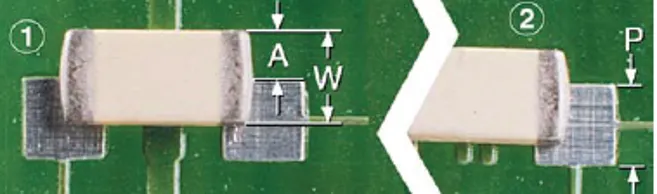

• 侧面偏移(A)小于或等于元器件端子宽度(W)的50%,或焊盘宽度(P)的50%,取两者中的较小者。

可接受- 3级

• 侧面偏移(A)小于或等于元器件端子宽度(W)的25%,或焊盘宽度(P)的25%,取两者中的较小者。

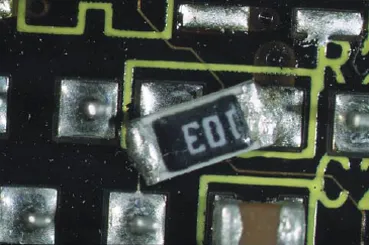

缺陷- 1,2级

• 侧面偏移(A)大于元器件端子宽度(W)的50%,或焊盘宽度(P)的50%,取两者中的较小者。

缺陷- 3级

• 侧面偏移(A)大于元器件端子宽度(W)的25%,或焊盘宽度(P)的25%,取两者中的较小者。

目标- 1,2,3级

• 无末端偏移。

缺陷- 1,2,3级

• 端子偏出焊盘。
