欧姆定律及动态电路分析
1
非静电力
一、闭合电路欧姆定律
1．非静电力
⑴在电源外部的电路中，自由电
荷在静电力的作用下移动，
静电力做正功，电势能转化
为其他形式的能。
正极
电源
负极
正极
电源
负极
⑵在电源内部的电路中，自由电荷移动的方向与静电力方向
相反
所以移动电荷的力不再是静电力
叫做非静电力
相反，所以移动电荷的力不再是静电力，叫做非静电力。
非静电力做功，将电荷“移送”到电势能高的电极，增加
电势能
电势能。
2．电动势
内电路中非静电力移送电荷量q做功，所做的功与被移送电荷q的比定
义为电动势E
W
E
非
物理意义：E越大，意味着产生电能本领越大，它表示电源具有其它
形式的能转化为电性能强弱的物理量
在数值上等于非静电力把1C
q
形式的能转化为电性能强弱的物理量。在数值上等于非静电力把1C
正(负)电荷在电源内从负(正)极移送到正(负)极所做的功。
3．闭合电路欧姆定律(全电路欧姆定律)
——电流表达式
E
I
R
r
闭合电路的电流强度跟电源电动势成正比，跟整个电路的全电阻成反比。
R
r
外电路
内电路
内电路
⑴对于确定的电源，E、r是定值
⑵电压表达式
E＝U ＋U ＝I(R＋r)＝U＋Ir
E＝U外＋U内＝I(R＋r)＝U＋Ir
⑶表达式：I＝E/R＋r ，此式只适用于纯电阻电路。
⑷常用变形式：U＝E－Ir ，
其中U是路端电压，此
式适用于
切电路
式适用于一切电路。
1

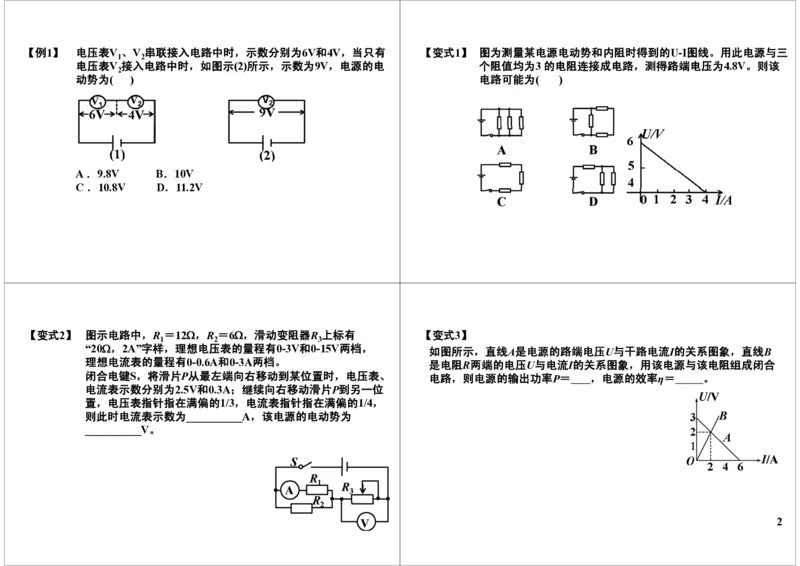

【例1】
电压表V1、V2串联接入电路中时，示数分别为6V和4V，当只有
电压表V 接入电路中时
如图示(2)所示
示数为9V
电源的电
电压表V2接入电路中时，如图示(2)所示，示数为9V，电源的电
动势为( )
A ．9.8V B．10V
C
10 8V
D
11 2V
C ．10.8V D．11.2V
【变式1】图为测量某电源电动势和内阻时得到的U-I图线。用此电源与三
个阻值均为3 的电阻连接成电路
测得路端电压为4 8V
则该
个阻值均为3 的电阻连接成电路，测得路端电压为4.8V。则该
电路可能为( )
A
【变式2】
图示电路中，R1＝12，R2＝6，滑动变阻器R3上标有
“20
2A”字样
理想电压表的量程有0 3V和0 15V两档
“20，2A”字样，理想电压表的量程有0-3V和0-15V两档，
理想电流表的量程有0-0.6A和0-3A两档。
闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、
闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、
电流表示数分别为2.5V和0.3A；继续向右移动滑片P到另一位
置，电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，
则此时电流表示数为__________A，该电源的电动势为
__________V。
【变式3】
如
直线
电
的路端电
与
路电流的关系
象
直线
如图所示，直线A是电源的路端电压U与干路电流I的关系图象，直线B
是电阻R两端的电压U与电流I的关系图象，用该电源与该电阻组成闭合
电路
则电源的输出功率P＝
电源的效率η＝
电路，则电源的输出功率P＝
，电源的效率η＝
。
2
【变式4】电池甲和乙的电动势分别为E1和E2，内阻分别为r1和r2。若用这
两节电池分别向阻值为R的电阻供电时
这个电阻消耗的功率
两节电池分别向阻值为R的电阻供电时，这个电阻消耗的功率
相同，若用它们分别向一个阻值比R大的电阻供电时，电阻消
耗的功率为P1和P2，已知E1>E2 ，则(
)
耗的功率为P1和P2，已知E1>E2 ，则(
)
A.r1>r2
B. r1<r2
C P >P
D P =P
C. P1>P2
D. P1=P2
动态电路问题
【例2】
电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连
接成如图所
的电路
当滑动变
的触头由中点滑向端时
接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，
下列说法正确的是( )
A 电压表和电流表读数都增大
A.电压表和电流表读数都增大
B.电压表和电流表读数都减小
C.电压表读数增大，电流表读数减小
C.电压表读数增大，电流表读数减小
D.电压表读数减小，电流表读数增大
【变式1】
如图所示是一实验电路图，在滑动触头由a端滑向b端的过程
中
下列表述正确的是(
)
中，下列表述正确的是( )
A．路端电压变小
B
电流表的示数变大
B．电流表的示数变大
C．电源内阻消耗的功率变小
电路的总电
变大
D．电路的总电阻变大
【变式2】
M、N是平行板电容器的两个极板，R0为定值电阻，R1、R2
为可调电阻
用绝缘细线将质量为
带正电的小球悬于电容
为可调电阻，用绝缘细线将质量为、带正电的小球悬于电容
器内部。闭合电键S，小球静止时受到悬线的拉力为F。调节
R1、R2，关于F的大小判断正确的是(
)
R1、R2，关于F的大小判断正确的是( )
A．保持R1不变，缓慢增大R2时，F将变大
保持
不变
缓慢增大
时
将变小
B．保持R1不变，缓慢增大R2时，F将变小
C．保持R2不变，缓慢增大R1时，F将变大
保持
变
缓慢增大
时
将变
D．保持R2不变，缓慢增大R1时，F将变小
3
【变式3】
如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电
阻相接
只合上开关S
三个灯泡都能正常工作
如果再合上
阻相接。只合上开关S1，三个灯泡都能正常工作。如果再合上
S2，则下列表述正确的是( )
A
电源输出功率减小
A．电源输出功率减小
B．L1上消耗的功率增大
C．通过R1上的电流增大
1
D．通过R3上的电流增大
【变式4】
有三个电阻串联，如图所示，电流表是完好的，合上开关S后
发现电流表的示数为0
在不拆开电路的前提下
通过电压
，发现电流表的示数为0，在不拆开电路的前提下，通过电压
表测量各连接点的电压值，可判断故障原因．电压表测量数据
为U b=U d=0 ，Ub ≠0 ，则该电路的故障原因可能是(
)
为Uab Ucd 0 ，Ubc≠0 ，则该电路的故障原因可能是(
)
A．R1断路
B．R2断路
2
C．R3断路
D．R1R2R3均断路
【变式5】
如图所示，开关S闭合后，白炽灯L1L2均不亮，用电压表测量
各段的电压
结果是
U
0
U
6V
U 6V
U
6V
已
各段的电压，结果是：Uab=0 ，Uac=6V ，U=6V ，Ubd=6V 。已
知电路中只有一处开路，则下面判断正确的是(
)
A
灯L 断
B
灯L 断
A．灯L1断
B．灯L2 断
C．电阻R断
D．电源断
【变式6】
在如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P
向下滑动时
四个理想电表的示数都发生变化
电表的示数
向下滑动时，四个理想电表的示数都发生变化，电表的示数
分别用I、U1、U2和U3表示，电表示数变化量的大小分别用
ΔI、ΔU1、ΔU2和ΔU3表示。下列比值正确的是(
)
ΔI、ΔU1、ΔU2和ΔU3表示。下列比值正确的是( )
(A)U1/I不变，ΔU1/ΔI不变。
(B)U /I变大
ΔU /ΔI变大
(B)U2/I变大，ΔU2/ΔI变大。
(C)U2/I变大，ΔU2/ΔI不变。
(D)U /I变大
ΔU /ΔI不变
(D)U3/I变大，ΔU3/ΔI不变。
4
