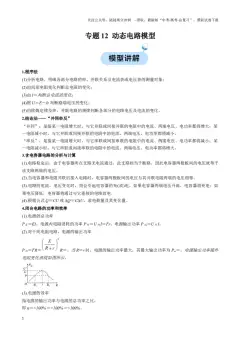

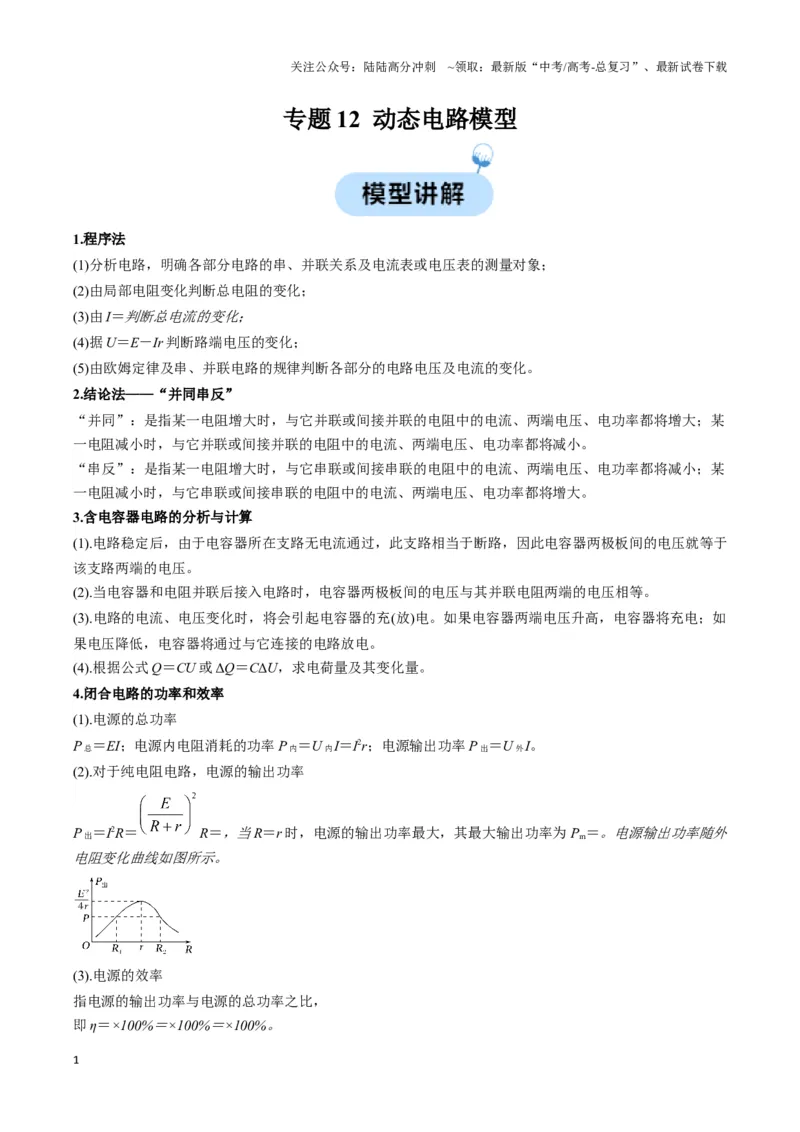

专题12 动态电路模型
1.程序法
(1)分析电路，明确各部分电路的串、并联关系及电流表或电压表的测量对象；
(2)由局部电阻变化判断总电阻的变化；
(3)由I＝判断总电流的变化；
(4)据U＝E－Ir 判断路端电压的变化；
(5)由欧姆定律及串、并联电路的规律判断各部分的电路电压及电流的变化。
2.结论法——“并同串反”
“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某
一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小。
“串反”：是指某一电阻增大时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将减小；某
一电阻减小时，与它串联或间接串联的电阻中的电流、两端电压、电功率都将增大。
3.含电容器电路的分析与计算
(1).电路稳定后，由于电容器所在支路无电流通过，此支路相当于断路，因此电容器两极板间的电压就等于
该支路两端的电压。
(2).当电容器和电阻并联后接入电路时，电容器两极板间的电压与其并联电阻两端的电压相等。
(3).电路的电流、电压变化时，将会引起电容器的充(放)电。如果电容器两端电压升高，电容器将充电；如
果电压降低，电容器将通过与它连接的电路放电。
(4).根据公式Q＝CU 或ΔQ＝CΔU，求电荷量及其变化量。
4.闭合电路的功率和效率
(1).电源的总功率
P 总＝EI；电源内电阻消耗的功率P 内＝U 内I＝I2r；电源输出功率P 出＝U 外I。
(2).对于纯电阻电路，电源的输出功率
P 出＝I2R＝
R＝，当R＝r 时，电源的输出功率最大，其最大输出功率为Pm＝。电源输出功率随外
电阻变化曲线如图所示。
(3).电源的效率
指电源的输出功率与电源的总功率之比，
即η＝×100%＝×100%＝×100%。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

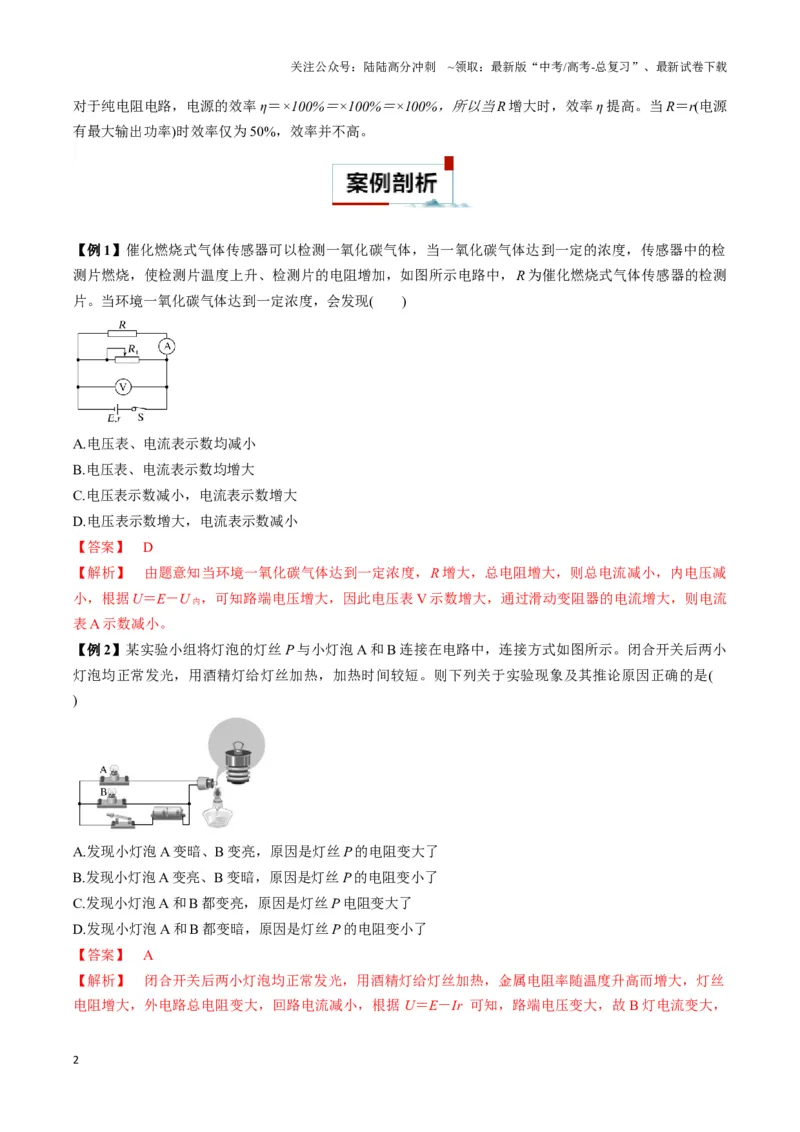

对于纯电阻电路，电源的效率η＝×100%＝×100%＝×100%，所以当R 增大时，效率η 提高。当R＝r(电源
有最大输出功率)时效率仅为50%，效率并不高。
【例1】催化燃烧式气体传感器可以检测一氧化碳气体，当一氧化碳气体达到一定的浓度，传感器中的检
测片燃烧，使检测片温度上升、检测片的电阻增加，如图所示电路中，R 为催化燃烧式气体传感器的检测
片。当环境一氧化碳气体达到一定浓度，会发现( )
A.电压表、电流表示数均减小
B.电压表、电流表示数均增大
C.电压表示数减小，电流表示数增大
D.电压表示数增大，电流表示数减小
【答案】 D
【解析】 由题意知当环境一氧化碳气体达到一定浓度，R 增大，总电阻增大，则总电流减小，内电压减
小，根据U＝E－U 内，可知路端电压增大，因此电压表V 示数增大，通过滑动变阻器的电流增大，则电流
表A 示数减小。
【例2】某实验小组将灯泡的灯丝P 与小灯泡A 和B 连接在电路中，连接方式如图所示。闭合开关后两小
灯泡均正常发光，用酒精灯给灯丝加热，加热时间较短。则下列关于实验现象及其推论原因正确的是(
)
A.发现小灯泡A 变暗、B 变亮，原因是灯丝P 的电阻变大了
B.发现小灯泡A 变亮、B 变暗，原因是灯丝P 的电阻变小了
C.发现小灯泡A 和B 都变亮，原因是灯丝P 电阻变大了
D.发现小灯泡A 和B 都变暗，原因是灯丝P 的电阻变小了
【答案】 A
【解析】 闭合开关后两小灯泡均正常发光，用酒精灯给灯丝加热，金属电阻率随温度升高而增大，灯丝
电阻增大，外电路总电阻变大，回路电流减小，根据U＝E－Ir 可知，路端电压变大，故B 灯电流变大，
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
变亮；总电流减小，故A 灯支路电流减小，A 灯变暗。

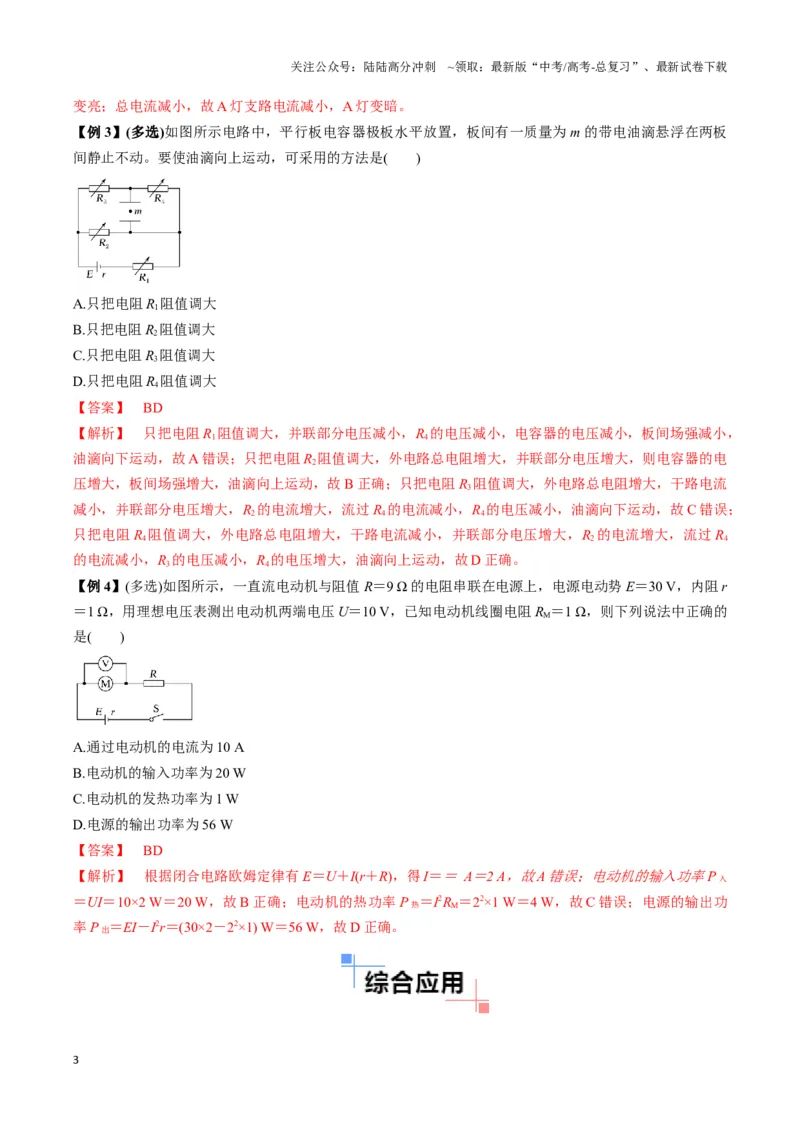

【例3】(多选)如图所示电路中，平行板电容器极板水平放置，板间有一质量为m 的带电油滴悬浮在两板
间静止不动。要使油滴向上运动，可采用的方法是( )
A.只把电阻R1阻值调大
B.只把电阻R2阻值调大
C.只把电阻R3阻值调大
D.只把电阻R4阻值调大
【答案】 BD
【解析】 只把电阻R1阻值调大，并联部分电压减小，R4的电压减小，电容器的电压减小，板间场强减小，
油滴向下运动，故A 错误；只把电阻R2阻值调大，外电路总电阻增大，并联部分电压增大，则电容器的电
压增大，板间场强增大，油滴向上运动，故B 正确；只把电阻R3阻值调大，外电路总电阻增大，干路电流
减小，并联部分电压增大，R2的电流增大，流过R4的电流减小，R4的电压减小，油滴向下运动，故C 错误；
只把电阻R4阻值调大，外电路总电阻增大，干路电流减小，并联部分电压增大，R2的电流增大，流过R4
的电流减小，R3的电压减小，R4的电压增大，油滴向上运动，故D 正确。
【例4】(多选)如图所示，一直流电动机与阻值R＝9 Ω 的电阻串联在电源上，电源电动势E＝30 V，内阻r
＝1 Ω，用理想电压表测出电动机两端电压U＝10 V，已知电动机线圈电阻RM＝1 Ω，则下列说法中正确的
是( )
A.通过电动机的电流为10 A
B.电动机的输入功率为20 W
C.电动机的发热功率为1 W
D.电源的输出功率为56 W
【答案】 BD
【解析】 根据闭合电路欧姆定律有E＝U＋I(r＋R)，得I＝＝ A＝2 A，故A 错误；电动机的输入功率P 入
＝UI＝10×2 W＝20 W，故B 正确；电动机的热功率P 热＝I2RM＝22×1 W＝4 W，故C 错误；电源的输出功
率P 出＝EI－I2r＝(30×2－22×1) W＝56 W，故D 正确。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

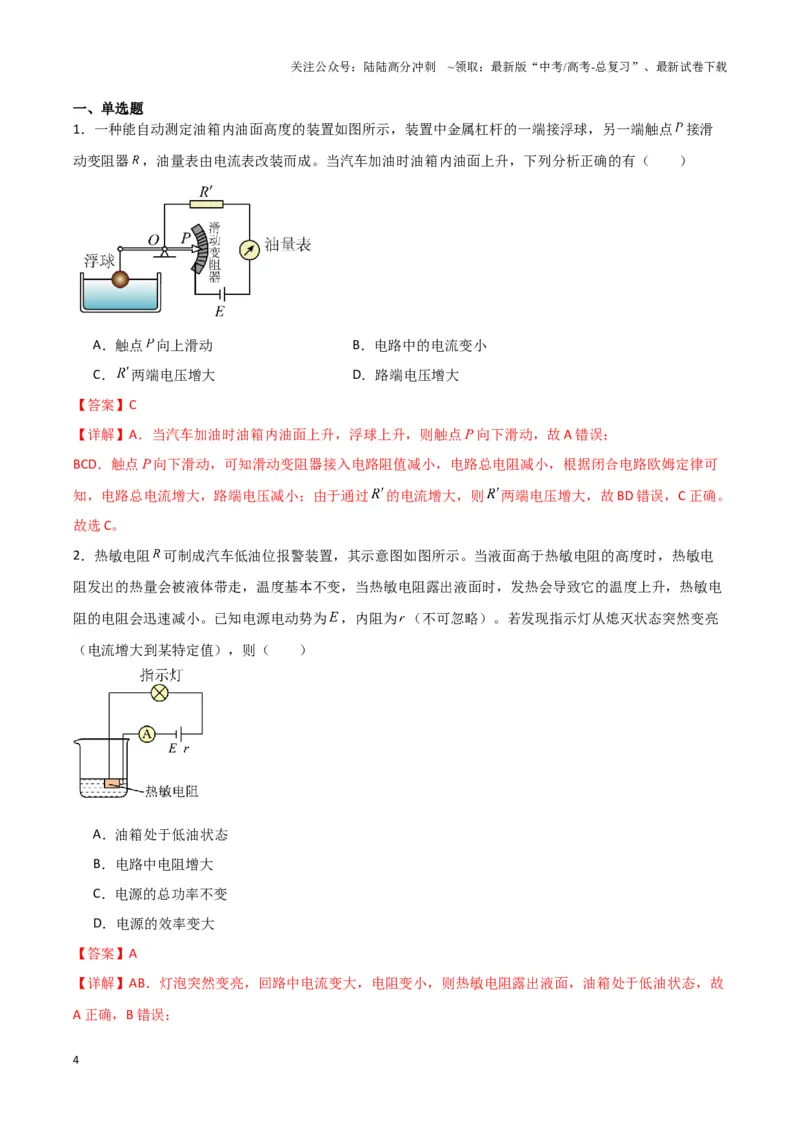

一、单选题
1．一种能自动测定油箱内油面高度的装置如图所示，装置中金属杠杆的一端接浮球，另一端触点
接滑
动变阻器
，油量表由电流表改装而成。当汽车加油时油箱内油面上升，下列分析正确的有（ ）
A．触点
向上滑动
B．电路中的电流变小
C．
两端电压增大
D．路端电压增大
【答案】C
【详解】A．当汽车加油时油箱内油面上升，浮球上升，则触点P 向下滑动，故A 错误；
BCD．触点P 向下滑动，可知滑动变阻器接入电路阻值减小，电路总电阻减小，根据闭合电路欧姆定律可
知，电路总电流增大，路端电压减小；由于通过
的电流增大，则
两端电压增大，故BD 错误，C 正确。
故选C。
2．热敏电阻
可制成汽车低油位报警装置，其示意图如图所示。当液面高于热敏电阻的高度时，热敏电
阻发出的热量会被液体带走，温度基本不变，当热敏电阻露出液面时，发热会导致它的温度上升，热敏电
阻的电阻会迅速减小。已知电源电动势为
，内阻为（不可忽略）。若发现指示灯从熄灭状态突然变亮
（电流增大到某特定值），则（ ）
A．油箱处于低油状态
B．电路中电阻增大
C．电源的总功率不变
D．电源的效率变大
【答案】A
【详解】AB．灯泡突然变亮，回路中电流变大，电阻变小，则热敏电阻露出液面，油箱处于低油状态，故
A 正确，B 错误；
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

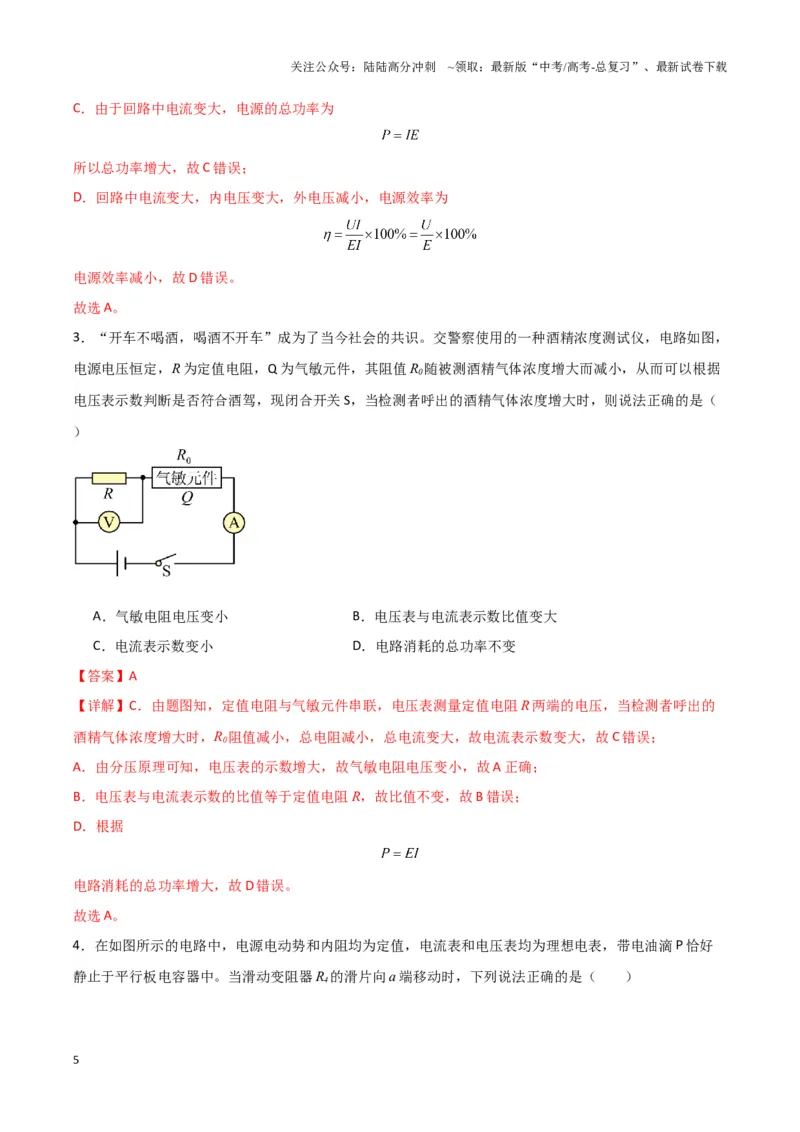

C．由于回路中电流变大，电源的总功率为
所以总功率增大，故C 错误；
D．回路中电流变大，内电压变大，外电压减小，电源效率为
电源效率减小，故D 错误。
故选A。
3．“开车不喝酒，喝酒不开车”成为了当今社会的共识。交警察使用的一种酒精浓度测试仪，电路如图，
电源电压恒定，R 为定值电阻，Q 为气敏元件，其阻值R0随被测酒精气体浓度增大而减小，从而可以根据
电压表示数判断是否符合酒驾，现闭合开关S，当检测者呼出的酒精气体浓度增大时，则说法正确的是（
）
A．气敏电阻电压变小
B．电压表与电流表示数比值变大
C．电流表示数变小
D．电路消耗的总功率不变
【答案】A
【详解】C．由题图知，定值电阻与气敏元件串联，电压表测量定值电阻R 两端的电压，当检测者呼出的
酒精气体浓度增大时，R0阻值减小，总电阻减小，总电流变大，故电流表示数变大，故C 错误；
A．由分压原理可知，电压表的示数增大，故气敏电阻电压变小，故A 正确；
B．电压表与电流表示数的比值等于定值电阻R，故比值不变，故B 错误；
D．根据
电路消耗的总功率增大，故D 错误。
故选A。

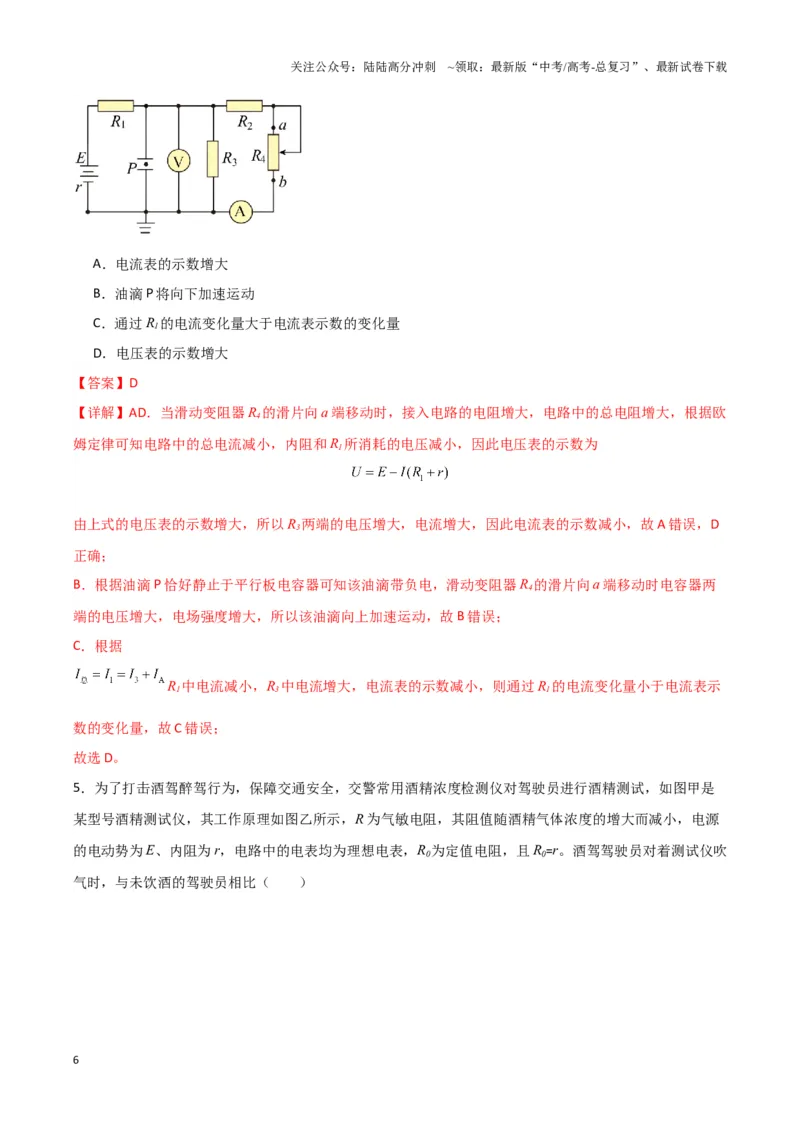

4．在如图所示的电路中，电源电动势和内阻均为定值，电流表和电压表均为理想电表，带电油滴P 恰好
静止于平行板电容器中。当滑动变阻器R4的滑片向a 端移动时，下列说法正确的是（ ）
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电流表的示数增大
B．油滴P 将向下加速运动
C．通过R1的电流变化量大于电流表示数的变化量
D．电压表的示数增大
【答案】D
【详解】AD．当滑动变阻器R4的滑片向a 端移动时，接入电路的电阻增大，电路中的总电阻增大，根据欧
姆定律可知电路中的总电流减小，内阻和R1所消耗的电压减小，因此电压表的示数为
由上式的电压表的示数增大，所以R3两端的电压增大，电流增大，因此电流表的示数减小，故A 错误，D
正确；
B．根据油滴P 恰好静止于平行板电容器可知该油滴带负电，滑动变阻器R4的滑片向a 端移动时电容器两
端的电压增大，电场强度增大，所以该油滴向上加速运动，故B 错误；
C．根据
R1中电流减小，R3中电流增大，电流表的示数减小，则通过R1的电流变化量小于电流表示
数的变化量，故C 错误；
故选D。

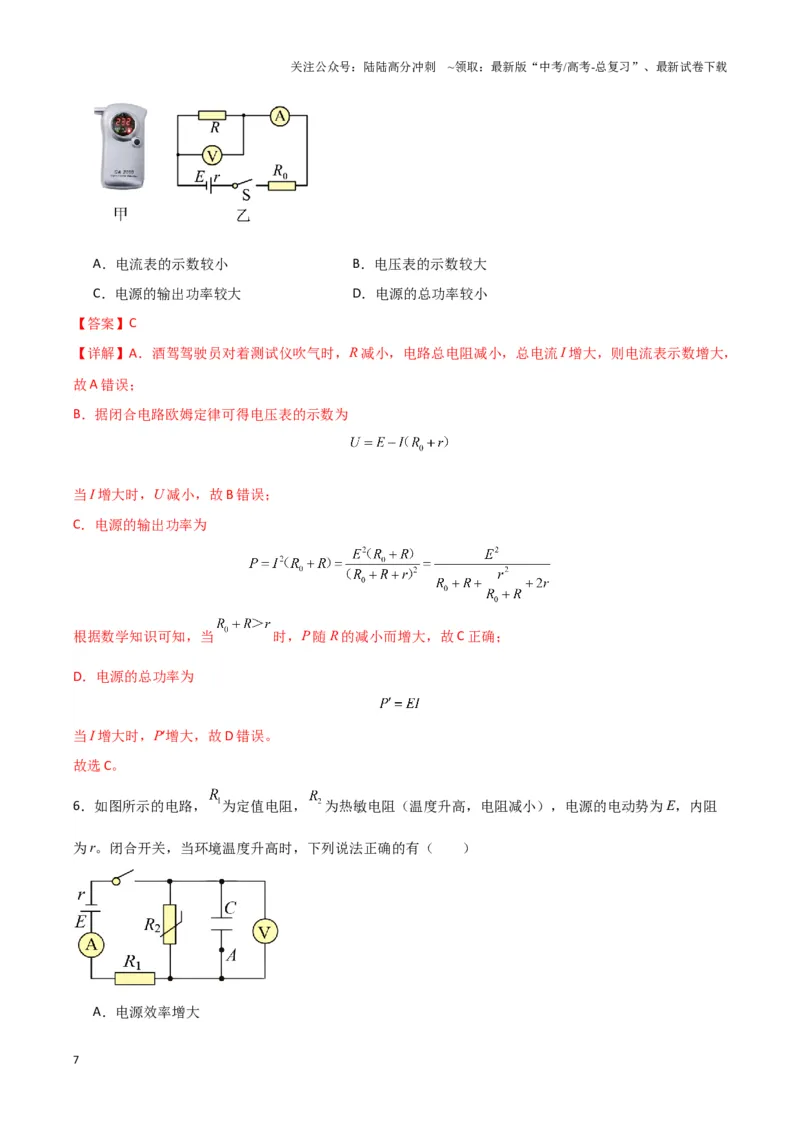

5．为了打击酒驾醉驾行为，保障交通安全，交警常用酒精浓度检测仪对驾驶员进行酒精测试，如图甲是
某型号酒精测试仪，其工作原理如图乙所示，R 为气敏电阻，其阻值随酒精气体浓度的增大而减小，电源
的电动势为E、内阻为r，电路中的电表均为理想电表，R0为定值电阻，且R0=r。酒驾驾驶员对着测试仪吹
气时，与未饮酒的驾驶员相比（ ）
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电流表的示数较小
B．电压表的示数较大
C．电源的输出功率较大
D．电源的总功率较小
【答案】C
【详解】A．酒驾驾驶员对着测试仪吹气时，R 减小，电路总电阻减小，总电流I 增大，则电流表示数增大，
故A 错误；
B．据闭合电路欧姆定律可得电压表的示数为
当I 增大时，U 减小，故B 错误；
C．电源的输出功率为
根据数学知识可知，当
时，P 随R 的减小而增大，故C 正确；
D．电源的总功率为
当I 增大时，P′增大，故D 错误。
故选C。
6．如图所示的电路，
为定值电阻，
为热敏电阻（温度升高，电阻减小），电源的电动势为E，内阻
为r。闭合开关，当环境温度升高时，下列说法正确的有（ ）
A．电源效率增大
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

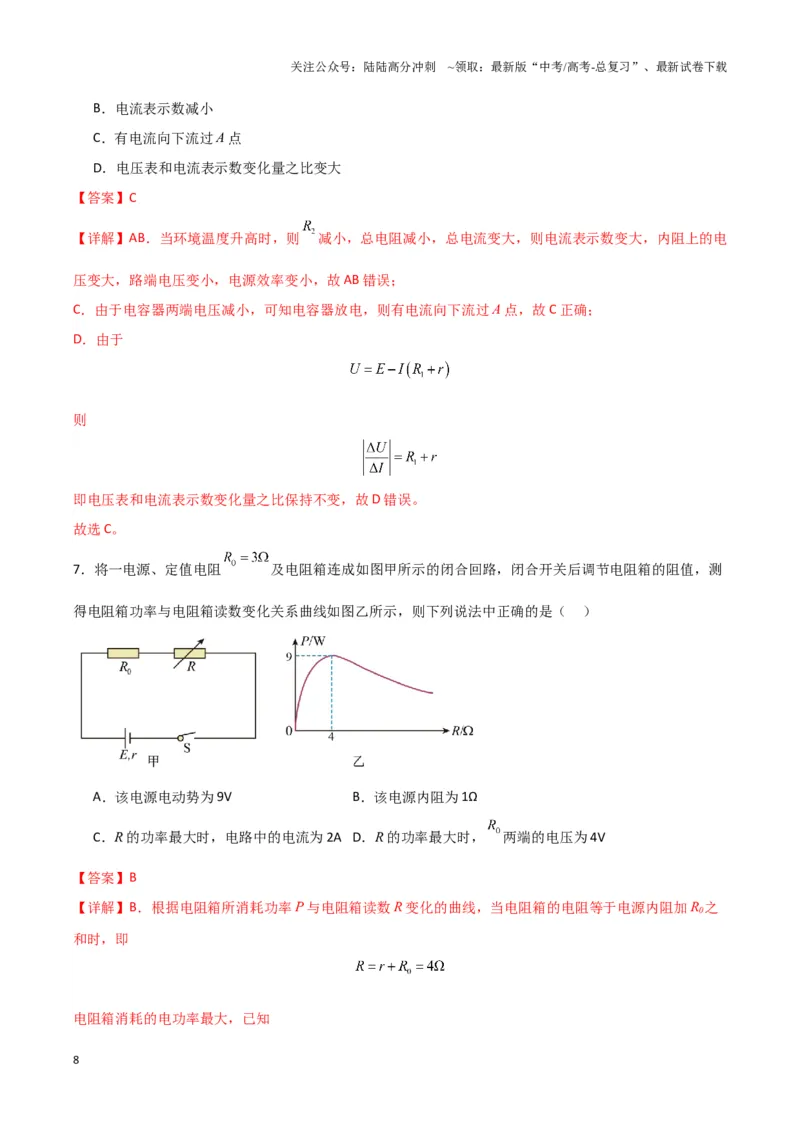

B．电流表示数减小
C．有电流向下流过A 点
D．电压表和电流表示数变化量之比变大
【答案】C
【详解】AB．当环境温度升高时，则
减小，总电阻减小，总电流变大，则电流表示数变大，内阻上的电
压变大，路端电压变小，电源效率变小，故AB 错误；
C．由于电容器两端电压减小，可知电容器放电，则有电流向下流过A 点，故C 正确；
D．由于
则
即电压表和电流表示数变化量之比保持不变，故D 错误。
故选C。
7．将一电源、定值电阻
及电阻箱连成如图甲所示的闭合回路，闭合开关后调节电阻箱的阻值，测
得电阻箱功率与电阻箱读数变化关系曲线如图乙所示，则下列说法中正确的是（ ）
A．该电源电动势为9V
B．该电源内阻为1Ω
C．R 的功率最大时，电路中的电流为2A D．R 的功率最大时，
两端的电压为4V
【答案】B

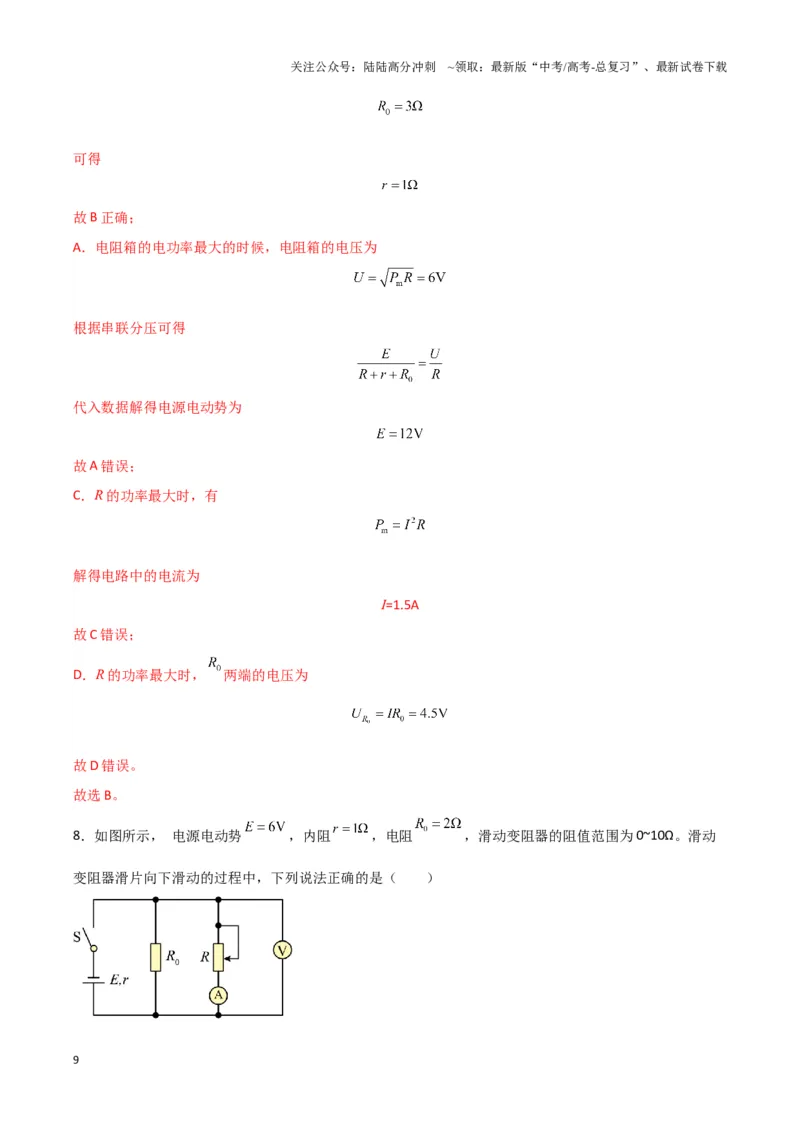

【详解】B．根据电阻箱所消耗功率P 与电阻箱读数R 变化的曲线，当电阻箱的电阻等于电源内阻加R0之
和时，即
电阻箱消耗的电功率最大，已知
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
可得
故B 正确；
A．电阻箱的电功率最大的时候，电阻箱的电压为
根据串联分压可得
代入数据解得电源电动势为
故A 错误；
C．R 的功率最大时，有
解得电路中的电流为
I=1.5A
故C 错误；
D．R 的功率最大时，
两端的电压为
故D 错误。
故选B。
8．如图所示， 电源电动势
，内阻
，电阻
，滑动变阻器的阻值范围为0~10Ω。滑动
变阻器滑片向下滑动的过程中，下列说法正确的是（ ）
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

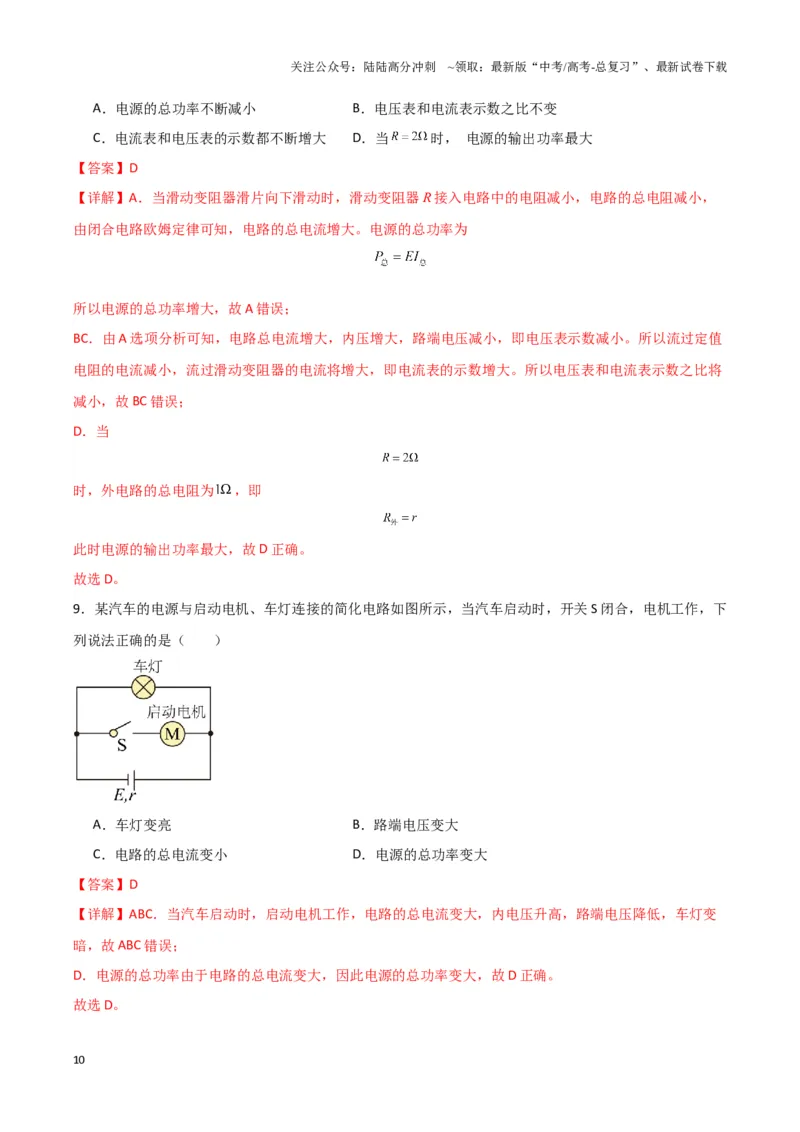

A．电源的总功率不断减小
B．电压表和电流表示数之比不变
C．电流表和电压表的示数都不断增大
D．当
时， 电源的输出功率最大
【答案】D
【详解】A．当滑动变阻器滑片向下滑动时，滑动变阻器R 接入电路中的电阻减小，电路的总电阻减小，
由闭合电路欧姆定律可知，电路的总电流增大。电源的总功率为
所以电源的总功率增大，故A 错误；
BC．由A 选项分析可知，电路总电流增大，内压增大，路端电压减小，即电压表示数减小。所以流过定值
电阻的电流减小，流过滑动变阻器的电流将增大，即电流表的示数增大。所以电压表和电流表示数之比将
减小，故BC 错误；
D．当
时，外电路的总电阻为
，即
此时电源的输出功率最大，故D 正确。
故选D。
9．某汽车的电源与启动电机、车灯连接的简化电路如图所示，当汽车启动时，开关S 闭合，电机工作，下
列说法正确的是（ ）
A．车灯变亮
B．路端电压变大
C．电路的总电流变小
D．电源的总功率变大
【答案】D
【详解】ABC．当汽车启动时，启动电机工作，电路的总电流变大，内电压升高，路端电压降低，车灯变
暗，故ABC 错误；
D．电源的总功率由于电路的总电流变大，因此电源的总功率变大，故D 正确。
故选D。
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
10．火警报警器的电路示意图如图所示。其中，
为用半导体热敏材料制成的传感器，这种半导体热敏材
料的电阻率随温度的升高而减小。电流表为值班室的显示器，电源两极之间接一报警器。当传感器
所在
处出现火情时，通过显示器的电流I、报警器两端的电压U 的变化情况是（ ）
A．I 变大，U 变小B．I 变大，U 变大
C．I 变小，U 变小
D．I 变小，U 变大
【答案】C
【详解】当传感器
所在处出现火情时，温度升高，
的电阻减小，则电路中的总电阻
减小，根据闭
合电路欧姆定律可知，电路中的总电流
变大，路端电压变小，则报警器两端的电压U 减小，电阻
两
端的电压
增大，根据分压原理可知，电阻
两端的电压
变小，则流过
的电流减小，即电流表示数
I 变小。
故选C。
二、多选题
11．某光控开关控制电路如图所示，R1为光敏电阻（电阻值随光照强度的减弱而增大），R2为滑动变阻器，
电源内阻忽略不计。当光控开关两端电压升高到一定值时，照明系统打开。以下说法正确的是（ ）
A．光照强度减弱时，光控开关两端电压降低
B．将R2的滑片P 向下滑动，能使傍晚时照明系统更早打开
C．将R2的滑片P 向上滑动，能使傍晚时照明系统更早打开
D．保持R2的滑片位置不变，换用电动势更大的电源，能使傍晚时照明系统更早打开
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】BD
【详解】A．光照强度减弱时，
电阻变大，
两端电压
可知
两端的电压变大，即光控开关两端电压升高，故A 错误；
BCD．要使系统更早打开，即在
阻值不变时增加
两端的电压，根据A 选项中的分析可知应减小
或增
大电源电动势可知达到目的，故可以将R2的滑片P 向下滑动或换用电动势更大的电源，能使傍晚时照明系
统更早打开。故BD 正确，C 错误。
故选BD。
12．如图所示的电路中，电压表和电流表均为理想电表，R1为滑动变阻器，R2、R3、R4均为定值电阻。当
滑动变阻器的滑片向左移动时，电压表的示数变化量绝对值为ΔU，电流表A1的示数变化量绝对值为ΔI1，
则滑动变阻器的滑片向左移动过程中（ ）
A．电流表A1示数变小
B．电流表A2示数变大
C．电压表V 示数变大
D．
变大
【答案】AC
【详解】AC．滑动变阻器的滑片向左移动过程中，滑动变阻器接入电路阻值变大，则电路总电阻变大，根
据闭合电路欧姆定律可知，电路总电流变小，路端电压变大，故电流表 A1示数变小，电压表V 示数变大，
故AC 正确；
B．由于路端电压变大，则通过R4的电流变大，又电路总电流变小，所以通过R2、R3并联部分的电流变小，
又R2、R3均为定值电阻，所以通过R2的电流变小，即电流表A2示数变小，故B 错误；
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
D．根据闭合电路欧姆定律可得
可得
可知
等于电源内阻，保持不变，故D 错误。
故选AC。
13．如图所示电路中，电源电动势为E，电源内阻为r，串联的固定电阻为R2，滑动变阻器的总阻值是
R1，电阻大小关系为R1 = R2 = r，则在滑动触头从a 端滑到b 端过程中，下列描述正确的是（ ）
A．电路的总电流先减小后增大
B．电路的路端电压先增大后减小
C．电源的输出功率先增大后减小
D．滑动变阻器R1上消耗的功率先增大后减小
【答案】ABD
【详解】A．当滑动变阻器从a→b 移动时R1作为并联电路总电阻先增大后减小，根据闭合电路欧姆定律可
知，电流是先减小后增大，故A 正确；
B．路端电压U = E − Ir，因为电流先减小后增大，所以路端电压先增大后减小，故B 正确；
C．当R 外 = r 的时候，电源的输出功率最大，当滑片在a 端或者b 端的时候，电路中R 外 = r，所以输出
功率是先减小后增大的，故C 错误；
D．将R2看成电源的内阻，等效电源的内阻为R2 + r = 2r，变阻器为外电路，显然外电阻R1小于内电阻
2r，外电阻先增大后减小，等效电源的输出功率，即R1上消耗的功率先增大后减小，故D 正确。
故选ABD。
14．如图所示，定值电阻R1、R2、R3的阻值均为R0，电源电动势为E，内阻为r，R 为滑动变阻器，电表均
为理想电表。开关S 闭合后，滑动变阻器的滑片从图示位置向左滑动的过程中，下列判断正确的是
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（ ）
A．电压表示数增大
B．R2消耗的功率减小
C．电源的效率增大
D．电流表示数增大
【答案】AC
【详解】A．依题意，滑动变阻器的滑片从图示位置向左滑动的过程中，外电路阻值增大，根据闭合电路
欧姆定律可知
干路电流I 减小，则内电压减小，路端电压增大，R1两端电压减小，所以电压表示数U 增大，故A 正确；
B．根据
R2两端电压即为电压表示数，电压表示数增大，所以R2消耗的功率增大，故B 错误；
C．电源的效率为
可知，外电路阻值增大，电源的效率增大，故C 正确；
D．由于电压表示数增大，则R2、R3两端电压增大，流过R2、R3的电流增大，但干路中电流减小，所以流
过R1的电流减小，即电流表示数减小，故D 错误。
故选AC。
15．在如图所示的电路中，两个灯泡均发光，当滑动变阻器R 的滑动触头向下滑动时，则（ ）
A．A 灯变暗
B．B 灯变暗
C．电源的总功率增大
D．电源的效率增大
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【答案】BD
【详解】ABC．当滑动变阻器R 的滑动触头向下滑动时，变阻器接入电路的电阻增大，电路的总电阻增大，
由闭合电路的欧姆定律可知，总电流减小，电源的总功率变小，A 灯的两端电压
电压增大，则A 灯变亮；流经
和A 灯的电流增大，总电流减小，则有流经B 灯的电流减小，B 灯变暗，
故AC 错误，B 正确；
D．电源的效率
由于外电路的电阻
增大，电源的效率
增大，D 正确。
故选BD。
16．如图所示，在滑动变阻器的滑片P 向下端滑动过程中，理想电压表V1、V2的示数变化量的绝对值分别
为ΔU1、ΔU2，理想电流表A1、A2、A3示数变化量的绝对值分别为ΔI1、ΔI2、ΔI3，下列说法正确的是（ ）
A．电压表V1示数减小，电流表A1示数增大
B．电压表V2示数与电流表A3示数的比值减小
C．
D．
【答案】ABC
【详解】AB．滑片P 向下滑动的过程中，滑动变阻器接入电路的电阻减小，电路中总电阻减小，干路电流
增大，即电流表A1示数增大，路端电压减小，电压表V1示数减小，电阻R1分压增大，并联支路电压减小，
即电压表V2示数减小，通过电阻R2的电流减小，即电流表A2示数减小，总电流等于通过电流表A2、A3的
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电流之和，所以电流表A3示数增大，电压表V2示数与电流表A3示数的比值减小，AB 正确；
C．由于电流表A1示数增大，A2示数减小，A3示数增大，且A1示数等于通过电流表A2、A3的电流之和，有
C 正确；
D．由闭合电路欧姆定律可得
则
，
D 错误。
故选ABC。
17．如图所示的电路中，电源的电动势为
、内阻为
为定值电阻，闭合开关
，当滑动变阻
器
的滑片向上滑动时，下列说法正确的是（ ）
A．电阻
的功率增大
B．电阻
的功率增大
C．通过
的电流增大
D．通过
的电流增大
【答案】AC
【详解】A．当滑动变阻器
的滑片向上滑动时，其接入电路的电阻增大，外电路总电阻增大，则干路电
流
减小，路端电压
增大，
两端的电压等于路端电压，则知
两端的电压增大，电阻
的功率增大，
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故A 正确；
B．则通过
电流
增大，通过
电流
I 减小，
增大，则
减小，故
的功率减小，故B 错误；
C．
减小，则
减小，而
则
增大，则通过
的电流增大。故C 正确；
D．通过
的电流
减小，
增大，则通过
的电流
减小，故D 错误。
故选AC。
18．如图，电源电动势为E，内阻为r，闭合开关S，小灯泡
、
的电阻分别为
、
。不考虑灯丝电
阻随温度的变化，电流表、电压表均为理想电表，当滑动变阻器的滑片由右端向左滑动时，下列说法正确
的是（ ）
A．电流表
示数变小，电流表A 示数变大，小灯泡
变亮
B．电流表A 示数变大，电压表V 示数变小，小灯泡
变暗
C．电压表示数变化
，电流表A 示数变化
，
D．电压表示数变化
，电流表A 示数变化
，
【答案】BC
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
【详解】AB．滑动变阻器滑片由右端向左滑动时，变阻器接入的阻值变小，根据“串反并同”可知，电流
表
示数变大，电流表A 示数变大，电压表V 示数变小，小灯泡
变亮，小灯泡
变暗，故A 错误，B
正确；
CD．根据闭合电路欧姆定律
，电压表测的是路端电压，电流表A 测的是干路电流，所以
故C 正确，D 错误。
故选BC。
19．如图，G 表为灵敏电流计，V 表为理想电压表，R1、R2为定值电阻，R3是一根盐水柱（封于橡皮管内，
与电路导通），平行板电容器两极板水平，开关S 闭合后，电容器两板间的带电油滴恰好静止。则握住盐
水柱两端将它竖直均匀拉伸的过程中（忽略温度对电阻的影响）（ ）
A．V 表示数减小
B．
C．油滴向上运动
D．G 表中有从c 到a 的电流
【答案】CD
【详解】A．握住盐水柱两端将它竖直均匀拉伸的过程中，盐水柱变长，横截面积变小，根据电阻定律
可知电阻
的阻值增大，总电阻增大，电流减小，电压表示数增大。A 错误；
B．由闭合电路欧姆定律和电阻特点可知
故B 错误；
C．
增大，则电路总电阻增大，总电流减小，所以
功率减小，电源内电压减小，路端电压增大，根据
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
串联电路分压规律可知
两端电压增大，即电压表示数增大，且电容器两端电压增大，两极板间电场强度
增大，油滴所受电场力增大，将向上运动，C 正确；
D．根据
两端电压增大，可知电容器所带电荷量增大，因为电容器上极板带正电，所以G 表中有从c 到a
的电流，D 正确。
故选CD。
20．在如图甲所示电路中，定值电阻
，R 为滑动变阻器，闭合开关后，多次改变滑片的位置，分
别记录电压表和电流表的示数，由测得数据作出如图乙所示
图线。下列判断正确的是（ ）
A．当滑片向右滑动时，电压表示数增大
B．电源的电动势测量值约为1.60V
C．电源的内阻测量值约为1.5Ω
D．当电源短路时，电路中电流为0.4A
【答案】AB
【详解】BC．根据
图像读出电源电动势为1.60V，根据图线斜率得到
故电源内阻为
选项B 正确，C 错误；
A．当滑片向右滑动时，电路总电阻增大，根据闭合电路欧姆定律可得总电流减小，根据
可得出电压表示数增大，故A 正确；
D．当电源短路时，根据闭合电路欧姆定律得
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
故D 错误。
故选AB。
21．如图甲所示，某节能路灯可通过光控开关自动随周围环境的亮度改变进行自动控制，图乙为其内部电
路简化原理图，
和
为定值电阻，
为光敏电阻（光照强度增大时，其电阻值减小），小灯泡电阻值
不变，电压表为理想电压表。当天逐渐变亮时，下列判断正确的是（ ）
A．电压表的示数变小
B．通过
的电流变小
C．小灯泡变暗
D．电源的效率减小
【答案】CD
【详解】ABD．当天逐渐变亮时，光照强度增大，光敏电阻
阻值减小，电路总电阻减小，根据闭合电路
欧姆定律可知，电路总电流变大，
两端电压变大，即电压表的示数变大；内阻上的电压变大，路端电压
减小，则并联支路的电压减小，灯泡所在支路的电流减小，小灯泡变暗，通过
的电流变大，故AB 错误，
C 正确；
D．电源的效率为
由于外电阻减小，则电源效率减小，故D 正确。
故选CD。
22．在如图所示电路中，当变阻器
的滑片
向
端移动时（ ）
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．电压表示数变大，电流表示数变小
B．电压表示数变小，电流表示数变小
C．
上消耗的功率变大
D．电源内部消耗的热功率变大
【答案】BD
【详解】ABC．当变阻器
的滑动头P 向b 端移动时，滑动变阻器接入电阻减小，则电路外电阻变小，根
据闭合电路欧姆定律可知，电路总电流增大，路端电压减小，则电压表示数变小；由于流过
的电流增大，
则
两端电压增大，所以并联部分的两端电压减小，即
两端电压减小，所以通过
的电流减小，则电
流表示数变小，
上消耗的功率变小，故AC 错误，B 正确；
D．根据
由于电路总电流增大，则电源内部消耗的热功率变大，故D 正确。
故选BD。
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
22
