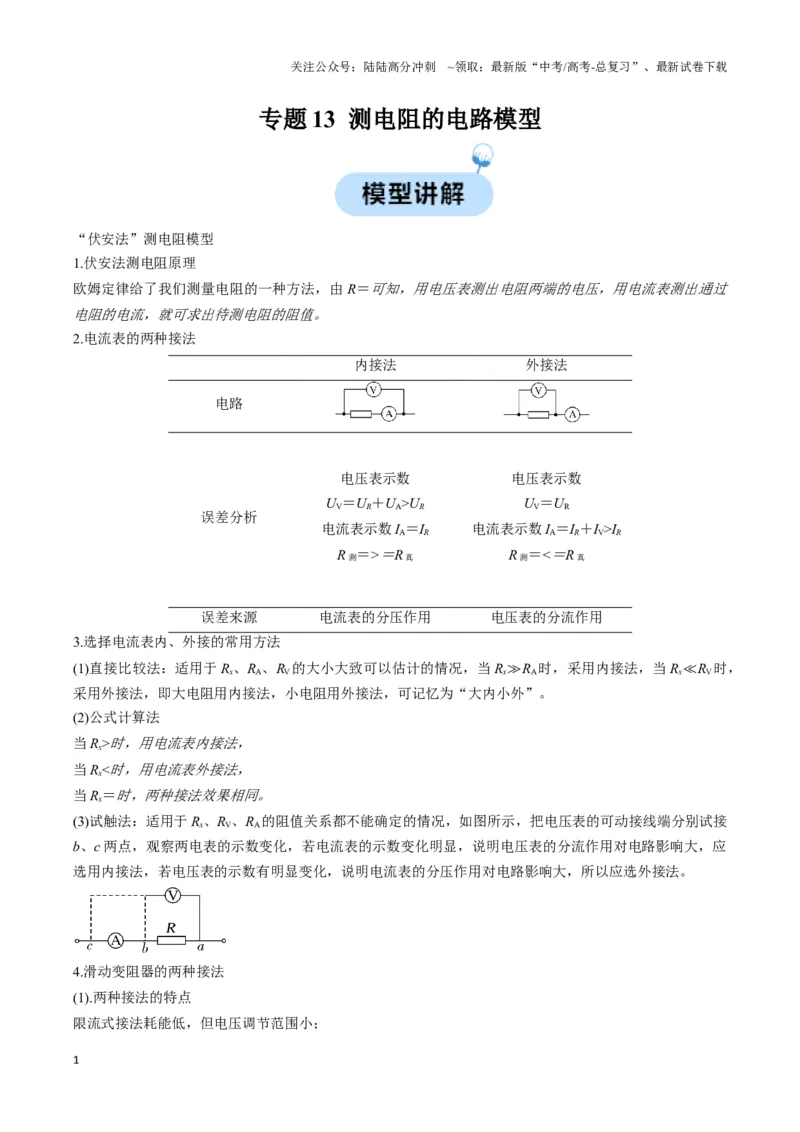

专题13 测电阻的电路模型
“伏安法”测电阻模型
1.伏安法测电阻原理
欧姆定律给了我们测量电阻的一种方法,由R=可知,用电压表测出电阻两端的电压,用电流表测出通过
电阻的电流,就可求出待测电阻的阻值。
2.电流表的两种接法
内接法
外接法
电路
误差分析
电压表示数
UV=UR+UA>UR
电流表示数IA=IR
R 测=>=R 真
电压表示数
UV=UR
电流表示数IA=IR+IV>IR
R 测=<=R 真
误差来源
电流表的分压作用
电压表的分流作用
3.选择电流表内、外接的常用方法
(1)直接比较法:适用于Rx、RA、RV的大小大致可以估计的情况,当Rx≫RA时,采用内接法,当Rx≪RV时,
采用外接法,即大电阻用内接法,小电阻用外接法,可记忆为“大内小外”。
(2)公式计算法
当Rx>时,用电流表内接法,
当Rx<时,用电流表外接法,
当Rx=时,两种接法效果相同。
(3)试触法:适用于Rx、RV、RA的阻值关系都不能确定的情况,如图所示,把电压表的可动接线端分别试接
b、c 两点,观察两电表的示数变化,若电流表的示数变化明显,说明电压表的分流作用对电路影响大,应
选用内接法,若电压表的示数有明显变化,说明电流表的分压作用对电路影响大,所以应选外接法。
4.滑动变阻器的两种接法
(1).两种接法的特点
限流式接法耗能低,但电压调节范围小;
1
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
分压式接法电压调节范围大,并且可从零开始变化。

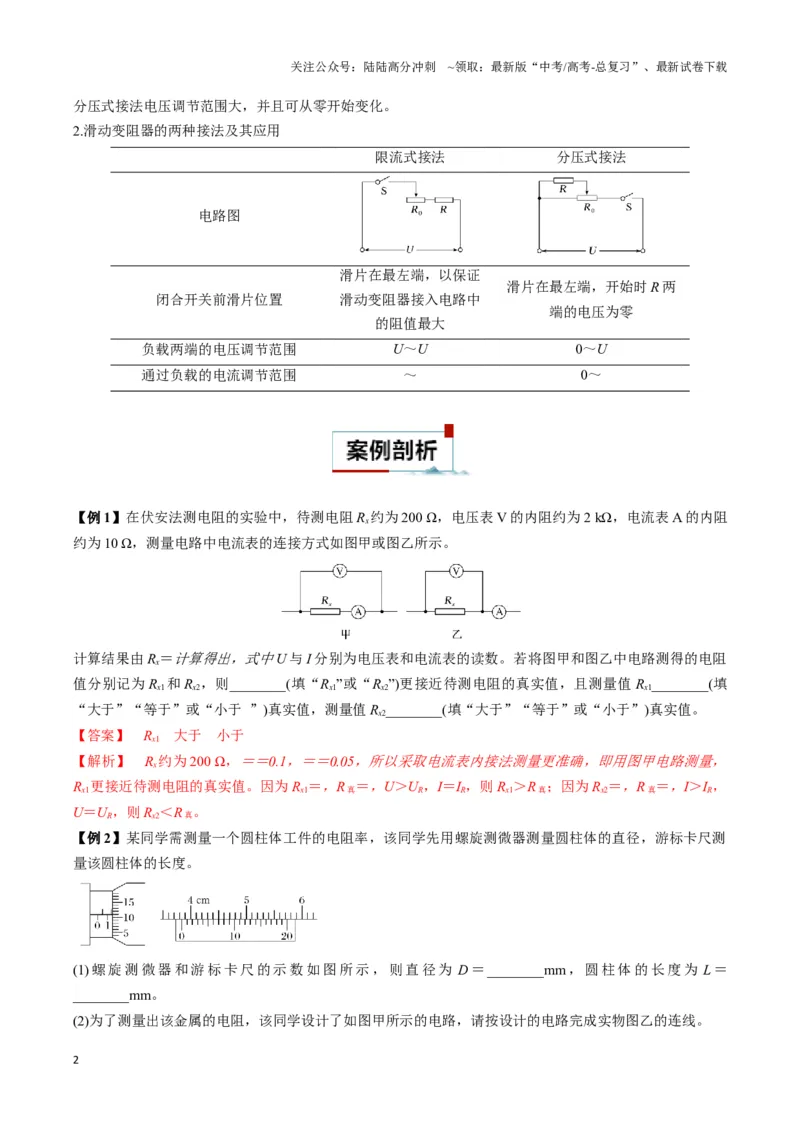

2.滑动变阻器的两种接法及其应用
限流式接法
分压式接法
电路图
闭合开关前滑片位置
滑片在最左端,以保证
滑动变阻器接入电路中
的阻值最大
滑片在最左端,开始时R 两
端的电压为零
负载两端的电压调节范围
U~U
0~U
通过负载的电流调节范围
~
0~
【例1】在伏安法测电阻的实验中,待测电阻Rx约为200 Ω,电压表V 的内阻约为2 kΩ,电流表A 的内阻
约为10 Ω,测量电路中电流表的连接方式如图甲或图乙所示。
计算结果由Rx=计算得出,式中U 与I 分别为电压表和电流表的读数。若将图甲和图乙中电路测得的电阻
值分别记为Rx1和Rx2,则________(填“Rx1”或“Rx2”)更接近待测电阻的真实值,且测量值Rx1________(填
“大于”“等于”或“小于 ”)真实值,测量值Rx2________(填“大于”“等于”或“小于”)真实值。
【答案】 Rx1 大于 小于
【解析】 Rx约为200 Ω,==0.1,==0.05,所以采取电流表内接法测量更准确,即用图甲电路测量,
Rx1更接近待测电阻的真实值。因为Rx1=,R 真=,U>UR,I=IR,则Rx1>R 真;因为Rx2=,R 真=,I>IR,
U=UR,则Rx2<R 真。
【例2】某同学需测量一个圆柱体工件的电阻率,该同学先用螺旋测微器测量圆柱体的直径,游标卡尺测
量该圆柱体的长度。
(1) 螺旋测微器和游标卡尺的示数如图所示,则直径为D =________mm ,圆柱体的长度为L =
________mm。
(2)为了测量出该金属的电阻,该同学设计了如图甲所示的电路,请按设计的电路完成实物图乙的连线。
2
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)如图丙所示,实验中当把电压表的右端分别接于a 点和b 点,发现电流表的示数有明显的变化。若实验
时把电压表的右端接于a 点,这时测得的电阻值比真实值偏________(选填“大”或“小”)。
(4)实验测得工件两端的电压为U,通过的电流为I,写出该工件材料电阻率的表达式ρ=________(用已测
量的物理量相应的字母表达)。
【答案】 (1)1.610 38.35 (2)见解析 (3)小 (4)
【解析】 (1)由图示螺旋测微器可知,其示数为:1.5 mm+11.0×0.01 mm=1.610 mm,由图示游标卡尺可
知,其示数为:38 mm+7×0.05 mm=38.35 mm。
(2)根据图示电路图连接实物电路图,实物电路图如图所示:
(3)若实验时把电压表的右端接于a 点,电压表测量值等于真实值,而电流表测量值大于真实值,因此依据
R=,此时测量值偏小。
(4)电阻R=
由电阻定律可知R=ρ=ρ
则电阻率为ρ=
【例3】科学探究之“半偏法”测电阻
小宇在进行电表的改装时,从实验室取了一块内阻约为100 Ω,量程为200 μA 的电流计。小宇首先设计了
如图所示的电路测量该电流计的内阻,已知电源为内阻可忽略不计的学生电源。
(1)小宇在测量电流计的内阻时,进行了如下的操作:小宇将可调电阻R1、R2的阻值调至最大,仅闭合电键
3
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
S1,调节电阻箱R1阻值为14 898 Ω 时,恰好观察到电流计达到满偏电流200 μA;然后________;(填序号)
A.保持电键S1闭合,闭合电键S2,同时调节电阻箱R1、R2,直到电流计读数为100 μA 为止,记下电阻箱
R2的阻值
B.保持电键S1闭合,闭合电键S2,仅调节电阻箱R2,直到电流计读数为100 μA 为止,记下电阻箱R2的阻
值
(2)通过(1)操作,若R2=102 Ω,则电流计的内阻为________;(填序号)
A.100 Ω
  B.102 Ω
C.204 Ω
  D.14 898 Ω
【模型提炼】
S2断开时:
电路总电阻:R 总=R1+Rg
S2闭合时:
电路总电阻:R 总=R1+R 并
【模型分析】
因电路中电流很小 ,所以电路中电阻很大,且电阻R1比Rg和R 并大的多,S2断开时:电路总电阻R 总=R1
+Rg≈R1;S2闭合时:电路总电阻R 总=R1+R 并≈R1,只要R1不变,S2闭合后电路总电阻可以认为不变。开
关闭合前,电流计调至满偏电流,开关闭合后,干路电流仍为满偏电流
所以当调整R2使灵敏电流计半偏时,通过R2的电流也为,R 测=R2
【详细解析】
(1)调节电阻R1使电流计满偏,闭合S2,若想保持电路总电阻几乎不变,干路电流不变,则需保持大电阻
R1不变,只能调节R2,故实验步骤只能选择B
(2)调整电流计半偏时,两支路的电流相等,则两支路的电阻也相等,Rg=R2=102 Ω
答案 (1)B  (2)B
【误差分析】
(1)误差来源:闭合开关S2后(半偏),电路的总电阻变小,总电流变大,流过电流表的电流为,所以流过电
阻箱的电流大于,两支路电阻略有差异。
(2)结论:并联电路,电流大的支路的电阻较小,所以R 测=R2<Rg
【例4】科学探究之“替代法”测电阻
4
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

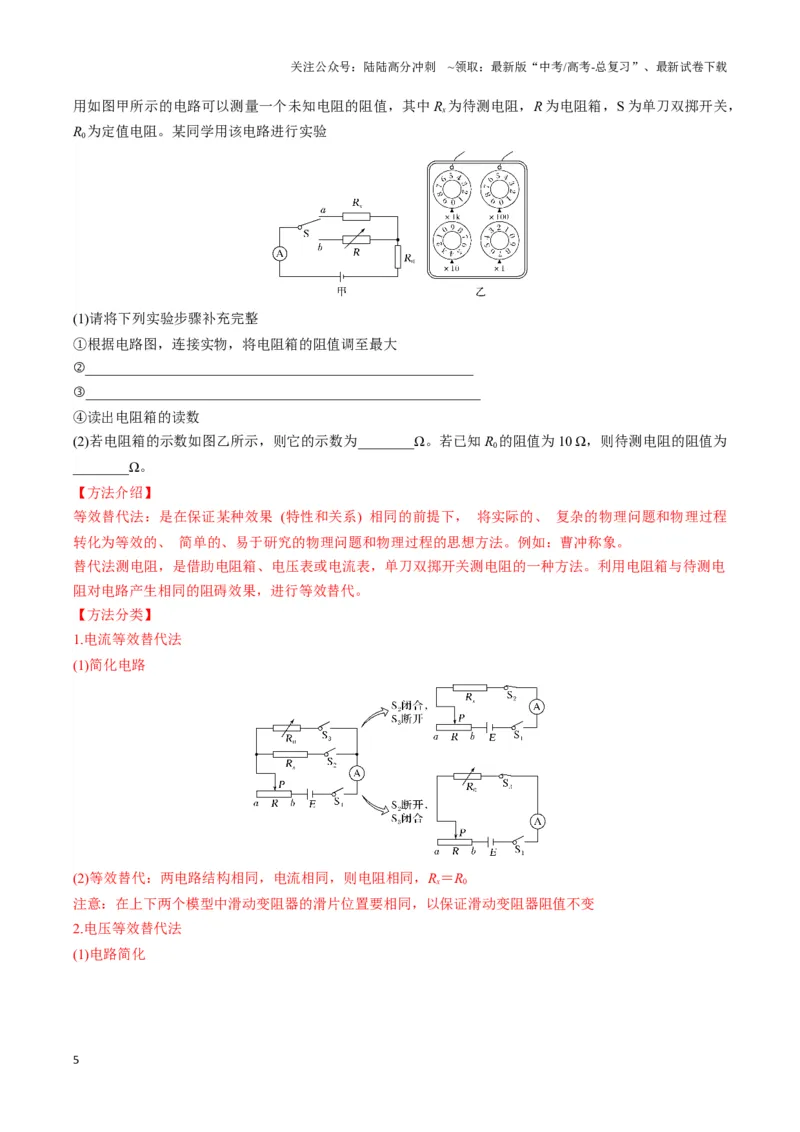

用如图甲所示的电路可以测量一个未知电阻的阻值,其中Rx为待测电阻,R 为电阻箱,S 为单刀双掷开关,
R0为定值电阻。某同学用该电路进行实验
(1)请将下列实验步骤补充完整
①根据电路图,连接实物,将电阻箱的阻值调至最大
_______________________________________________________
②
________________________________________________________
③
④读出电阻箱的读数
(2)若电阻箱的示数如图乙所示,则它的示数为________Ω。若已知R0的阻值为10 Ω,则待测电阻的阻值为
________Ω。
【方法介绍】
等效替代法:是在保证某种效果 (特性和关系) 相同的前提下, 将实际的、 复杂的物理问题和物理过程
转化为等效的、 简单的、易于研究的物理问题和物理过程的思想方法。例如:曹冲称象。
替代法测电阻,是借助电阻箱、电压表或电流表,单刀双掷开关测电阻的一种方法。利用电阻箱与待测电
阻对电路产生相同的阻碍效果,进行等效替代。
【方法分类】
1.电流等效替代法
(1)简化电路
(2)等效替代:两电路结构相同,电流相同,则电阻相同,Rx=R0
注意:在上下两个模型中滑动变阻器的滑片位置要相同,以保证滑动变阻器阻值不变
2.电压等效替代法
(1)电路简化
5
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(2)等效替代:两电路结构相同,电压相同,则电阻相同,Rx=R0
注意:在上下两个模型中滑动变阻器的滑片位置要相同,以保证滑动变阻器阻值不变
【详细解析】
(1)②将开关S 接a 点,读出电流表的示数记为I
③把开关S 接b 点,调节电阻箱R 的阻值使电流表的示数仍为I
(2)由图可以读出电阻箱电阻为47 Ω,则待测电阻的阻值也为47 Ω
【方法感悟】
等效替代法是我们常用的简化研究问题的方法。对于复杂的问题,怎样入手,可以类比思考。曹冲称象,
先称大象还是先称石头呢?当然先称大象。同理,在进行电阻等效替代时,应先接入未知电阻,测量电流
或电压。然后我们需将大象赶下,换称石头,这就好比单刀双掷开关,断开待测电阻,接入电阻箱。大象
和石头产生相同的排水量,就好比调节电阻箱使电路产生相同的电流或电压,表明此时电阻箱和待测电阻
阻值相同。用这种方法推而广之,可以帮你推开另一扇思考问题的大门。
1.用电流表和电压表测量电阻
的阻值,如图所示,分别使用甲图和乙图两种连接方式测量同一电阻,
使用甲图时,电流表示数为4.60mA,电压表示数为2.50V;使用乙图时,电流表示数为5.40mA,电压表
示数为2.30V。
(1)在电压表和电流表内阻未知的情况下,利用以上测量数据,根据计算判断,采用上面哪种连接方式测量
結果更精确?
(2)若电流表内阻
已知,采用哪种连接方式可测出
的真实值?写出
的表达式(用U、I、
表示)
6
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

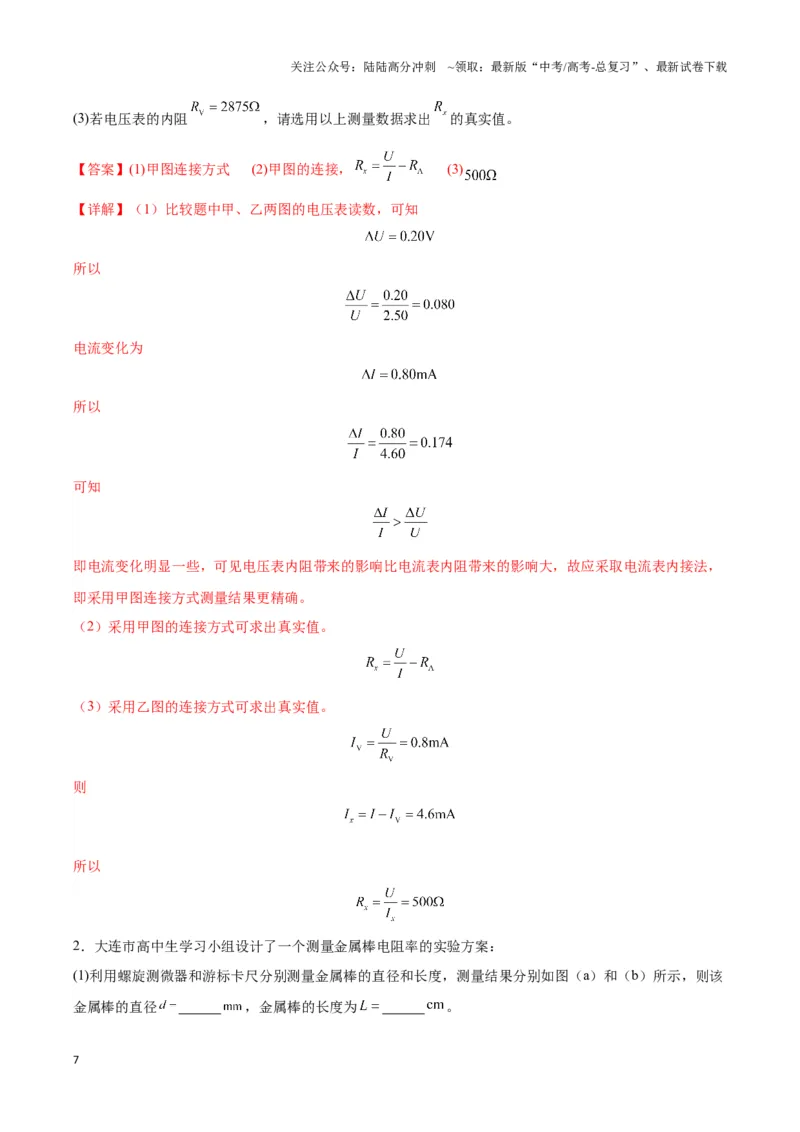

(3)若电压表的内阻
,请选用以上测量数据求出
的真实值。
【答案】(1)甲图连接方式   (2)甲图的连接,
   (3)
【详解】(1)比较题中甲、乙两图的电压表读数,可知
所以
电流变化为
所以
可知
即电流变化明显一些,可见电压表内阻带来的影响比电流表内阻带来的影响大,故应采取电流表内接法,
即采用甲图连接方式测量结果更精确。
(2)采用甲图的连接方式可求出真实值。
(3)采用乙图的连接方式可求出真实值。
则
所以
2.大连市高中生学习小组设计了一个测量金属棒电阻率的实验方案:
(1)利用螺旋测微器和游标卡尺分别测量金属棒的直径和长度,测量结果分别如图(a)和(b)所示,则该
金属棒的直径

,金属棒的长度为

。
7
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

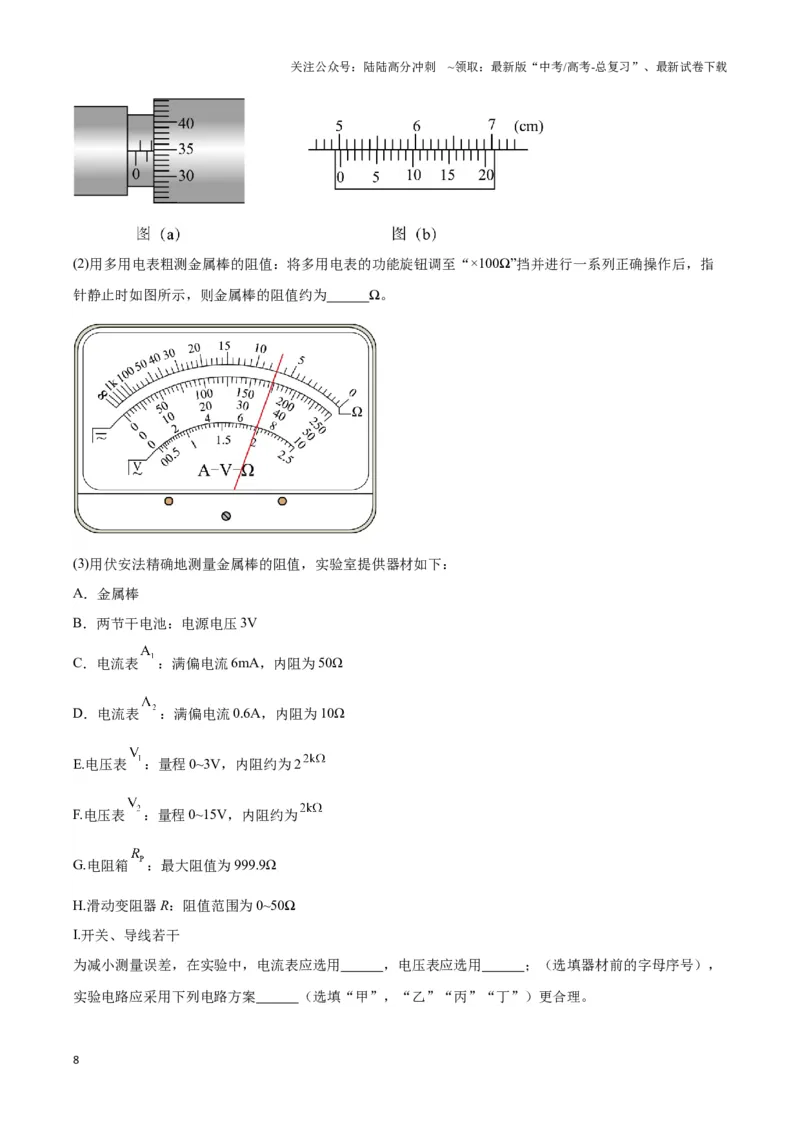

(2)用多用电表粗测金属棒的阻值:将多用电表的功能旋钮调至“×100Ω”挡并进行一系列正确操作后,指
针静止时如图所示,则金属棒的阻值约为      Ω。
(3)用伏安法精确地测量金属棒的阻值,实验室提供器材如下:
A.金属棒
B.两节干电池:电源电压3V
C.电流表
:满偏电流6mA,内阻为50Ω
D.电流表
:满偏电流0.6A,内阻为10Ω
E.电压表
:量程0~3V,内阻约为2
F.电压表
:量程0~15V,内阻约为
G.电阻箱
:最大阻值为999.9Ω
H.滑动变阻器R:阻值范围为0~50Ω
I.开关、导线若干
为减小测量误差,在实验中,电流表应选用      ,电压表应选用      ;(选填器材前的字母序号),
实验电路应采用下列电路方案      (选填“甲”,“乙”“丙”“丁”)更合理。
8
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载

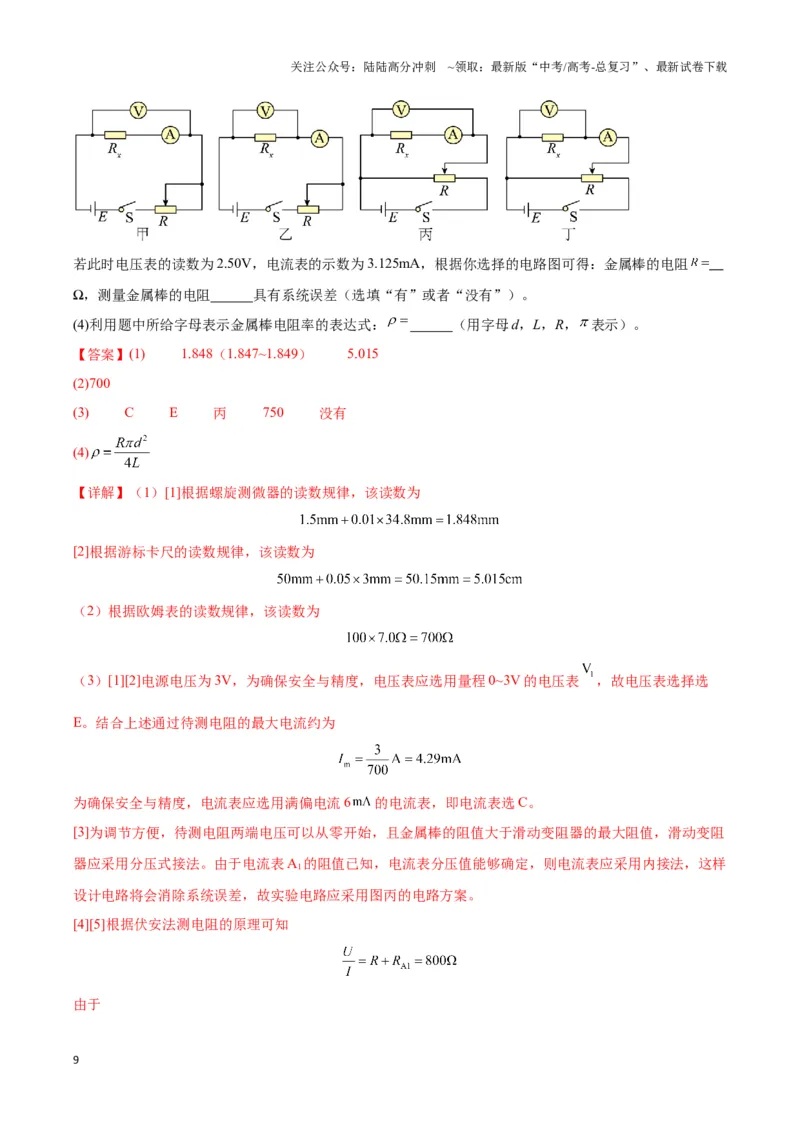

若此时电压表的读数为2.50V,电流表的示数为3.125mA,根据你选择的电路图可得:金属棒的电阻
=
Ω,测量金属棒的电阻      具有系统误差(选填“有”或者“没有”)。
(4)利用题中所给字母表示金属棒电阻率的表达式:
      (用字母d,L,R,
表示)。
【答案】(1)     1.848(1.847~1.849)     5.015
(2)700
(3)     C     E     丙     750     没有
(4)
【详解】(1)[1]根据螺旋测微器的读数规律,该读数为
[2]根据游标卡尺的读数规律,该读数为
(2)根据欧姆表的读数规律,该读数为
(3)[1][2]电源电压为3V,为确保安全与精度,电压表应选用量程0~3V 的电压表
,故电压表选择选
E。结合上述通过待测电阻的最大电流约为
为确保安全与精度,电流表应选用满偏电流6
的电流表,即电流表选C。
[3]为调节方便,待测电阻两端电压可以从零开始,且金属棒的阻值大于滑动变阻器的最大阻值,滑动变阻
器应采用分压式接法。由于电流表A1的阻值已知,电流表分压值能够确定,则电流表应采用内接法,这样
设计电路将会消除系统误差,故实验电路应采用图丙的电路方案。
[4][5]根据伏安法测电阻的原理可知
由于
9
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
解得
由于电流表
的阻值己知,所以测量过程中没有系统误差。
(4)根据
其中
解得

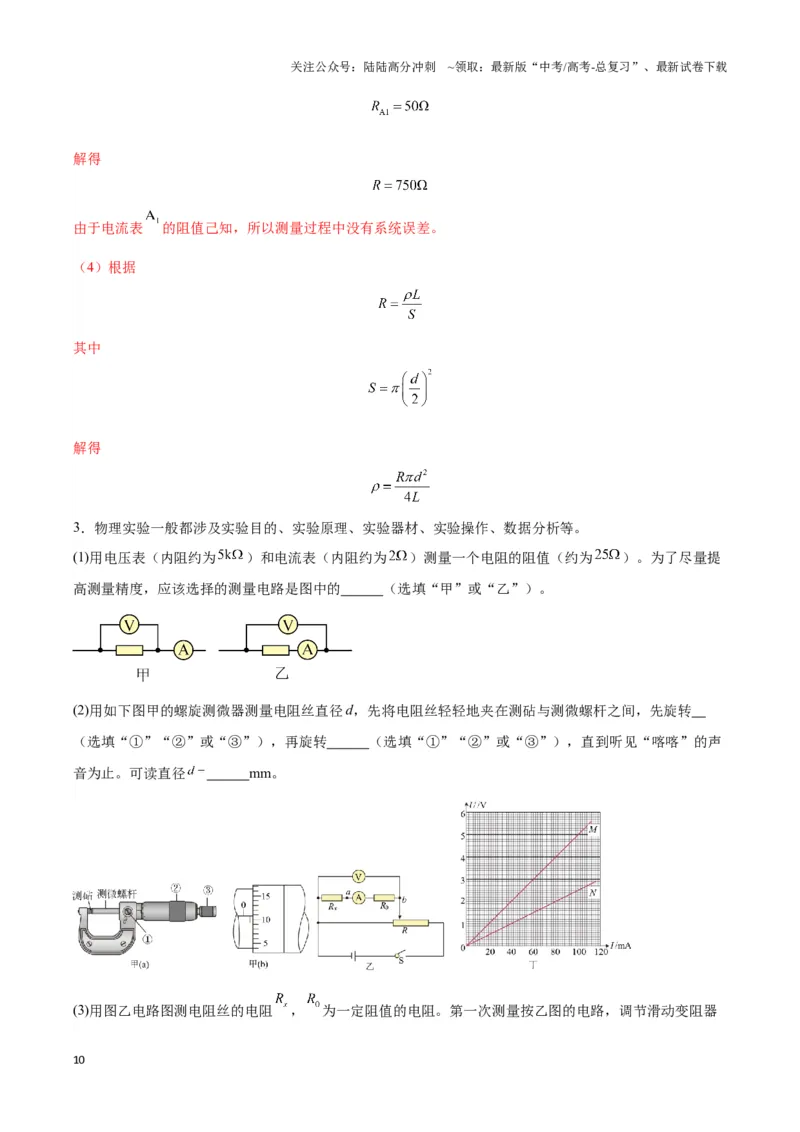

3.物理实验一般都涉及实验目的、实验原理、实验器材、实验操作、数据分析等。
(1)用电压表(内阻约为
)和电流表(内阻约为
)测量一个电阻的阻值(约为
)。为了尽量提
高测量精度,应该选择的测量电路是图中的      (选填“甲”或“乙”)。
(2)用如下图甲的螺旋测微器测量电阻丝直径d,先将电阻丝轻轻地夹在测砧与测微螺杆之间,先旋转

(选填“①”“②”或“③”),再旋转      (选填“①”“②”或“③”),直到听见“喀喀”的声
音为止。可读直径
      mm。
(3)用图乙电路图测电阻丝的电阻
,
为一定阻值的电阻。第一次测量按乙图的电路,调节滑动变阻器
10
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
测得多组电压U 和电流I 值;第二次测量将电压表改接在a、b 两端,测得多组电压U 和电流I 值,并作出
如图丁的
关系图象。由此可知第一次测量得到图线是      (填“M”或“N”),电阻丝的电阻

(保留两位有效数字),根据电阻定律可得电阻丝的电阻率为      (用
、d、电阻丝长度l 和常量
表示)
【答案】(1)甲
(2)


②
③
(3)     M     25
【详解】(1)因为待测电阻约为
,由
可知为了减小误差应该采用电流表的外接法,即选用甲图;
(2)[1] [2] 用如下图甲的螺旋测微器测量电阻丝直径d,先将电阻丝轻轻地夹在测砧与测微螺杆之间,先
旋转②再旋转③,直到听见“喀喀”的声音为止。
 [3] 由螺旋测微器的读数规则可知其直径
(3)[1] 第一次测量按乙图的电路,根据姆定律可得
第二次测量将电压表改接在a、b 两端,根据欧姆定律可得
两个图像的斜率关系为
可知第一次测量得到图线是M;
 [2] 由图像数据可得
11
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
联立可得
 [3] 由电阻定律可得
4.某同学想设计一个测量未知电阻的实验方案,实验室提供的器材有:
A.电流表(量程0.6 A 和3 A)
B.电压表(量程3 V 和15 V)
C.滑动变阻器(10 Ω,2 A)
D.铅蓄电池(6 V,0.05 Ω)
E.一个开关和导线若干
(1)用多用电表粗测金属棒的阻值:当用“×10”挡时发现指针偏转角度过大,他进行一系列正确操作后,指
针静止时如图1 所示,则电阻值为     Ω。
(2)请根据提供的器材,设计的电路图如图2 所示,电压表左端接     (选“a”或“b”)点。
(3)根据图2 中的电路图,实物图图3 中的实物连线被虚线分成A、B、C、D 四个区域,其中连线有问题的
是      区域。
12
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(4)在图3 中将问题修正后,开关闭合前滑片的位置应放于滑动变阻器     (选“左”或“右”)端。
(5)若实验过程发现开关闭合后,移动滑片,电流表指针几乎不动,电压表指针变化范围较大,电路故障可
能原因是(  )
A.滑动变阻器阻值太大
B.电流表量程选择不当
C.待测电阻断路
D.待测电阻短路
【答案】(1)16(15.9 − 16.1)
(2)b
(3)B
(4)左
(5)C
【详解】(1)当用“×10”挡时发现指针偏转角度过大,应该更换“×1”倍率,然后重新进行欧姆调零,接
着测量,读数为16 Ω。
(2)因为未知电阻的阻值较小,故电压表使用外接法,即电压表左端接b。
(3)B 区域中滑动变阻器的连线直接连在滑片上,而没有连在接线柱上,故连线有问题的是B 区域。
(4)为了保护电路,开关闭合前滑片的位置应放于滑动变阻器左端,将被测量部分短路,使一开始的电
流表和电压表示数为0。
(5)移动滑片,电流表指针几乎不动,电压表指针变化范围较大,说明电压表被串联进电路中了,则待
测电阻断路。
故选C。
5.测电阻R 阻值的大小。
13
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(1)同学们首先用欧姆表×1 档挡大致测出电阻阻值大小,如图,则电阻大小读数为     Ω。
同学们继续使用学生电源(4V)组装下图电路进行实验,其中电表可以从如下中进行选择:(括号中为电
表量程及内阻)
A.电压表V1(0~15V,约15kΩ)
B.电压表V2(0~3V,约3kΩ)
C.电流表A1(0~3A)
D.电流表A2(0~0.6A)
(2)应选择电压表     ,电流表     。(填器材前字母)
(3)根据组装的电路,画出原理电路图。
(4)下列哪些说法是正确的是_____
A.电压表分流属于系统误差
B.实验开始前滑动变阻器滑片应该调到右端
C.如图所示的电路,可以通过调节滑片使电压表示数为0
D.多次实验可以减小系统误差
【答案】(1)7
(2)     B     D
14
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)
(4)AC
【详解】(1)同学们首先用欧姆表×1 档挡大致测出电阻阻值大小,由图可知电阻大小读数为
(2)[1]由于同学们使用学生电源(4V),则为减小误差电压表应选择量程为0~3V 的电压表V2,即电压
表应选择B;
[2]整个回路中的最大电流约为
则电流表应选择量程为0~0.6A 是电流表A2,即电流表应选择D。
(3)根据组装的电路,画出电路图如图所示
(4)A.电压表分流属于系统误差,故A 正确;
B.为保护电路,实验开始前滑动变阻器滑片应该调到左端,故B 错误;
C.如图所示的电路为分压式电路,可以通过调节滑片使电压表示数为0,故C 正确;
D.多次实验可以减小偶然误差,故D 错误。
故选AC。
6.某兴趣小组为了测量量程为5mA 毫安表的内阻,设计了如图甲所示的电路。
15
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(1)在检查电路连接正确后,实验时, 操作步骤如下:先将滑动变阻器R 的滑片P 移到最右端,调整电
阻箱R0的阻值为零,闭合开关S,再将滑片P 缓慢左移,使毫安表上电流满偏;保持滑片P 不动,调整R0
的阻值,使毫安表上读数为2mA,记下此时R0的电阻为300.0Ω。
(2)则该毫安表的内阻的测量值为
,该测量值        实际值(选填“大于”、“等于”或
“小于”)。
(3)现将某定值电阻R₁ 与该毫安表连接,将该毫安表改装为一个量程为30mA 的电流表,并用标准电流
表进行检测,如图乙所示。
①需要接入的定值电阻R1的阻值为        Ω;
②在乙图中虚线框内补全改装电路图        ;
③当标准电流表的示数为12mA 时,流经毫安表中的电流示数可能为        。
A.1.9mA         B.2mA             C.2.1mA
【答案】     200     大于

     C
【详解】[1]根据
解得
[2]当
的阻值从0 开始增大时,电路中的总电阻在增大,干路电流会减小,所以毫安表和电阻箱实际分去
16
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
的电压会增大,大于
,根据
可得
可知毫安表内阻的测量值要大于实际值。
[3]根据
解得
[4]如图所示
[5]由[2]分析可知,
的测量值偏大,实际值比
小,因此分流能力强,电流大于
其中
故选C。
7.某同学利用半偏法测量量程为2mA 的电流表的内阻(小于
),实验电路如图所示。可供选择的器
材有:
17
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
A.电阻箱(最大阻值
)
B.电阻箱(最大阻值
)
C.直流电源E(电动势3V)
D.开关两个,导线若干。
实验步骤如下:
①按图正确连接线路;
②闭合开关
、断开开关
,调节电阻箱
,使电流表满偏;
③保持电阻箱
接入电路的电阻不变,再闭合开关
,调节电阻箱
使电流表示数为1mA,记录电阻箱
的阻值。
(1)实验中电阻箱
应选择        (选填“A”或“B”)。
(2)在步骤③中,若记录的电阻箱阻值
,则可得到电流表的内阻为
;若考虑到在接入
电阻箱
时,干路上电流发生的微小变化,则用该办法测出的电流表内阻的测量值        真实值(选填
“小于”、“等于”或“大于”)。
(3)若将此电流表改装成量程为0~0.6A 的电流表,则应将电流表        (选填“串”或“并”)联一个
阻值为
的电阻(保留两位有效数字)。
【答案】(1)A
(2)     75.0     小于
(3)     并     0.25
【详解】(1)当电流表满偏时电流为2mA,此时回路中电阻值为
18
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
所以变阻箱选最大阻值
,故选A。
(2)[1]闭合开关
、断开开关
,调节电阻箱
,使电流表满偏即回路中电流为2mA,保持电阻箱
接
入电路的电阻不变,再闭合开关
,调节电阻箱
使电流表示数为1mA,回路中总电流为2mA,所以流
过
的电流与流过电流表的电流相等,两者是并联关系,电压也相等,则电阻也相等,表示电流表的电阻
为
。
[2]由于接入电阻箱
与电流表并联,导致干路上电流变大,当电流表示数为1mA,则流过变阻箱
的电
流大于1mA,这样导致测量值小于真实值。
(3)[1]若将此电流表改装成量程为0~0.6A 的电流表,由并联电阻分流作用可知,则应将电流表并联一个
电阻。
[2]改装后的电流表量程变为满偏电流的300 倍,则流过并联电阻的电流是满偏电流的299 倍,所以并联的
电阻阻值
8.某物理小组利用“半偏法”设计了如图1 所示电路,来测量一量程为“0~3V”的电压表的内阻大小。所
用实验器材有:多用电表,待测电压表,直流电源E(电动势约12V、内阻很小),电阻箱R(最大阻值
999.9Ω),滑动变阻器(阻值范围0~10Ω),开关1 个以及导线若干。
主要实验步骤如下:
①用多用电表粗略测量该电压表的内阻,读数如图2 所示;
②按照题如图1 所示电路图连接好电路;
③将滑动变阻器的滑片P 置于最左端A 点,将电阻箱R 的阻值调为零,闭合开关S;
④调节滑动变阻器的滑片位置,使该电压表满偏;
19
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
⑤调节电阻箱的阻值,使该电压表指针如图3 所示,记下此时电阻箱的阻值
。
回答下列问题:
(1)步骤①中正确操作时,该电压表的“-”接线柱应与多用电表的      (选填“红”或“黑”)表笔连接;
已知多用电表所选欧姆挡为“×100”挡,则图2 中的读数应为      Ω。
(2)步骤⑤的描述中遗漏的关键一步是:      。
(3)已知步骤⑤中记录的电阻箱阻值是由正确的实验操作测得的,据此可以得出,该电压表内阻的测量值为
Ω,则该测量值      (选填“大于”“小于”或“等于”)真实值。
【答案】(1)     红     1600
(2)保持滑动变阻器的滑片位置不动
(3)     1606.4     大于
【详解】(1)[1]使用多用电表的欧姆挡时,电流从黑表笔流出多用电表,为保证电压表正常偏转,应该
用黑表笔连接电压表的“+”接线柱,因此,电压表的“-”接线柱应该连接多用电表的红表笔。
[2]图2 中的读数应为
(2)为使电压表与电阻箱R 两端的总电压不变,步骤⑤的描述中遗漏的关键一步是保持滑动变阻器的滑
片位置不动。
(3)[1]由于滑动变阻器滑片位置不动,且电压表内阻远大于与其并联的滑动变阻器的阻值,当电阻箱R
接入电路的阻值不为零时,可以认为电压表与电阻箱R 两端的总电压不变,仍为3V,当电压表示数为2V
时,电阻箱R 两端电压为1V,由串联电路的性质可知,该电压表的内阻测量值
[2]实际上,当电阻箱R 接入电路的阻值不为零时,电压表与电阻箱R 两端的总电压会变大,当电压表示数
为2V 时,电阻箱R 两端的实际电压大于1V,该电压表的内阻真实值
故该电压表的内阻测量值大于真实值。
9.小明同学要把一量程为0~100μA、内阻未知的微安表改装为量程为3V 的电压表,他进行了如下实验操
作,步骤如下:
(1)先用多用电表的欧姆挡粗测该微安表的内阻,选择开关拨至“×100”挡时,表盘示数如图1 所示,则被
测微安表的阻值约为      Ω。
20
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(2)为了精确测量该微安表的内阻,他设计了如图2 所示的电路图,图中定值电阻
,电阻箱的阻值
范围0~9999.9Ω,滑动变阻器阻值范围为0~20Ω。
①闭合
,断开
,调整滑动变阻器的滑片P,使微安表达到满偏,此后保持滑动变阻器的滑动片位置不
变。
②保持
闭合,再闭合
,调整电阻箱的阻值R,当R=1000.0Ω 时,微安表刚好半偏,则微安表内电阻的
测量值
=      Ω。
③将该微安表与一个阻值为      Ω 的电阻串联,改装成量程为3V 的电压表。
④用改装后的电压表某次测量电压时,指针指向“25μA”的刻度线,则被测电压的测量值为      V。
【答案】(1)1400
(2)     1500     28500     0.75
【详解】(1)由图1 可知,被测微安表的阻值约为
(2)[1]由题意可知,QP 之间的电压不变,即
代入数据,解得
[2]改装成量程为3V 的电压表,设需串联电阻的阻值为
,则
21
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
解得
[3]用改装后的电压表某次测量电压时,指针指向“25μA”的刻度线,则
解得
10.该物理兴趣小组的同学还准备测量一个定值电阻的阻值,实验室提供了以下实验器材供选择。
A.待测电阻
:阻值约为
;
B.电源E:电动势为
,内阻可忽略不计;
C.电流表
:量程为
,内电阻
;
D.电流表
:量程为
,内电阻
约为
;
E.电压表V:量程为
,内电阻
约为
;
F.定值电阻
:阻值
;
G.滑动变阻器R:最大阻值为
;
H.开关;导线若干。
(1)由于实验室提供的电压表量程太大,测量误差较大,所以实验小组的同学准备将电流表
和定值电阻
改装成电压表,则改装成的电压表的量程为
;
(2)要求测量过程中尽可能获得较大的电压调节范围,请选择合适的实验器材设计电路,将设计好的电路图
画在图中的虚线框内,并标清楚器材符号         。
22
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)若某次测量中电流表
的示数分别为
,则
         。(用题中所给的字母表示)
【答案】(1)3.0
(2)
(3)
【详解】(1)根据电压表改装原理,可知改装后的电压表量程为
代入得
(2)由题意可知,电流表
改装成电压表,且改装后的电压表流过的电流和内阻已知,电流表
的量程
较大,则电流表
应采用外接法,实验电路图如图所示
(3)根据图示电路图,若某次测量中电流表
的示数为
,电流表
的示数为
,可知待测电阻阻值为
代入得
23
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
11.已知铝的电阻率在20℃时约为
,一般家用照明电路采用横截面积为
的铝线即可满
足要求。现有一捆带绝缘层的铝导线,长度为
,小明根据所学的知识,通过实验测量导线的电阻。
实验步骤如下:
(1)剥掉导线一端的绝缘层,用螺旋测微器测量铝导线的直径,示数如图甲所示,则铝导线的直径


mm;
(2)小明先用理论知识求出铝导线的电阻的表达式,
      (用
表示);
(3)用如图乙所示的电路测这一捆铝导线的电阻
。提供的器材有:电池组(电动势为3V),滑动变阻器
,额定电流2A)、定值电阻
(阻值为
,额定电流2A)、两个相同电流表
和
(内阻
为
,刻度清晰但没有刻度值,连接电路时,两电流表选用相同量程)、开关和导线若干;闭合
前,
滑动变阻器的滑片应调到      (选填“
端”或“
端”)。闭合S 调节滑动变阻器,使电流表指针偏
转合适的角度。数出电流表
偏转
格,
偏转
格,有
,则这捆铝导线的电阻

,
该实验在原理上测量值      真实值。(填大于、或等于、或小于)
【答案】(1)2.254/2.255/2.256/2.257
(2)
(3)
端     1.5     等于
【详解】(1)螺旋测微器的读数为固定刻度与可动刻度之和,所以铝导线的直径为
(2)根据电阻定律可得
24
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
所以
(3)[1] 为保护电路,闭合S 前,滑动变阻器应全部接入电路,所以滑片应调到“a 端”;
[2] 设电流表每格的电流为I,则
[3] 由于电流表内阻已知,所以该实验在原理上不存在系统误差,即测量值等于真实值。
12.某同学想测某电阻的阻值。
(1)他先用多用表的欧姆挡
测量,如图所示,该读数为
。
(2)为了更准确地测量该电阻的阻值
,有以下实验器材可供选择:
A.电流表
(量程为
,内阻
约为
;
B.电流表
(量程为
,内阻
;
C.定值电阻
;
D.定值电阻
;
E.滑动变阻器
,允许通过的最大电流为
;
F.滑动变阻器
,允许通过的最大电流为
;
G.蓄电池
(电动势为
,内阻很小);
H.开关
。
25
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)滑动变阻器应选择            (选填“
”或“
”)。
(4)在虚线框内将图乙所示的电路补充完整,并标明各器材的符号         。后续实验都在正确连接电
路的条件下进行。
(5)该同学在某次实验过程中测得电流表
的示数为
,电流表
的示数为
,则该电阻表达式

(用题中所给物理量符号表示)。
(6)调节滑动变阻器,测得多组
和
,并作出
图像如丙图所示,则该电阻的阻值为
。
【答案】     260


     250
【详解】(1)[1]欧姆表的读数为
(3)[2]由题知,为准确测量
,故需要测量较多的数据,所以滑动变阻器采用分压式接法,故滑动变阻
器选用最大阻值小的
;
(4)[3]因题中没有提供电压表,故需要将电流表
与定值电阻
串联,改成一个电压表,其量
程为
26
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
而电流表
放在干路中,完整的电路图,如图所示
(5)[4]根据电路图可得
(6)[5]根据
变形得
根据丙图可知图像的斜率为
解得
13.“问天”学习小组在测量一未知电阻
的阻值,设计的实验电路如图甲所示,图中
为标准电阻
(阻值为800Ω),
、
均为非理想电压表。
27
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(1)根据图甲正确连接电路,闭合开关S 前,滑动变阻器的滑片应置于      (填“左”或“右”)端。
(2)闭合开关S 后,改变滑动变阻器滑片P 的位置,记录下对应的电压表
、
的示数
、
,则待测电
阻
      (用
、
和
表示),该实验方法      (填“存在”或“不存在”)理论上的实验误
差。
(3)为减小实验误差,实验小组的同学们多次改变滑动变阻器滑片P 的位置,记录多组
、
,利用测得
的数据作出的
图像如图乙所示,根据图乙可知,待测电阻

。
【答案】(1)左
(2)
     存在
(3)
【详解】(1)根据图甲正确连接电路,闭合开关S 前,确保实验仪器的安全,滑动变阻器的滑片应置于
左端。
(2)[1]闭合开关S 后,由串联电路的特点和欧姆定律可知,通过待测电阻
的电流为
则待测电阻为
[2]由于电压表
的分流作用,由计算得出待测电阻
的电流与实际值偏小,因此计算得出待测电阻
的
28
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
值比实际值偏大,因此该实验方法,存在理论上的实验误差。
(3)由串联电路的特点和欧姆定律可得
由图乙可知
图像的斜率为
解得
14.学生实验小组要测量量程为3V 电压表的内阻RV(约为
)可选用的器材有:
多用电表:
电源E(电动势约5V);
电压表V1(量程5V,内阻约
);
定值电阻R0(阻值为
);
滑动变阻器R1(最大阻值
);
滑动变阻器R2(最大阻值
);
开关S,导线若干
完成下列填空:
(1)利用多用电表粗测待测电压表的内阻,先将红、黑表笔短接调零后,选用图中         (填“A”或
“B”)方式连接进行测量;
(2)该多用电表刻度盘上读出电阻刻度中间值为15,欧姆挡的选择开关拨至倍率         (填
“×10”、“×100”或“×1k”)挡,多用电表和电压表的指针分别如图甲、乙所示,多用电表的读数为

,电压表的读数为          V。计算出多用电表中电池的电动势为          V(保留3 位有效数字)
29
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)为了提高测量精度,他们设计了如图丙所示的电路,其中滑动变阻器应选        (填“R1”或
“R2”);
(4)闭合开关S,滑动变阻器滑片滑到某一位置时,电压表V1和待测电压表的示数分别为U1、U,则待测电
压表内阻
          (用U1、U 和R0表示)。
【答案】(1)A
(2)
     1600     1.40     2.71
(3)R1
(4)
【详解】(1)多用电表使用时电流“红进黑出”的规则可知:测量电阻时电源在多用电表表内,故将多
用电表的红、黑表笔分别与待测电压表的“负极、正极相连”。
故选A。
(2)[1]RV约为
,则欧姆挡的选择开关拨至倍率
;
[2] 测得到的该电压表内阻为
[3] 测量量程为3V 电压表,则电压表的读数为1.40V;
[4]多用电表电池的电动势为
(3)图丙所示的电路,滑动变阻器采用的是分压式连接,为了方便调节,应选最大阻值较小的滑动变阻
器即
;
(4)通过待测电压表的电流大小与定值电阻电流相同为
30
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
根据欧姆定律得待测电压表的阻值为
15.实验小组要测量量程为3V 的电压表V 的内阻
,可选用的器材有:
多用电表,电源
(电动势5V),电压表
(量程5V  内阻约
)
定值电阻
(阻值为
),滑动变阻器
(最大阻值
),滑动变阻器
(最大阻值
)
开关
,导线若干
完成下列填空:
(1)利用多用电表粗测待测电压表的内阻,正确的实验步骤为      (把下列实验步骤前的字母按正确操作
顺序排序)
A.将红、黑表笔短接
B.调节欧姆调零旋钮,使指针指向零欧姆
C.将多用电表选择开关置于欧姆挡“×10”位置
D.调节机械调零旋钮,使指针指向左侧零刻度线
再将多用电表的红、黑表笔分别与待测电压表的“负极”、“正极”相连,欧姆表的指针位置如图(a)
中虚线1 所示。为了减少测量误差,应将选择开关旋转到欧姆挡      (填“×1”、“×100”或“×1k”)位
置,重新调节后,测量得到指针位置如图(a)中实线1 所示,则测得该电压表内阻为
;
(2)为了提高测量精度,他们设计了如图(b)所示的电路,其中滑动变阻器应选      (填“
”或“
”)
31
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)闭合开关S,滑动变阻器滑片滑到某一位置时,电压表
、待测电压表V 的示数分别为
,则待测
电压表内阻
      (用
和
表示);
【答案】(1)     DCAB     ×100     1600
(2)
(3)
【详解】(1)[1]利用多用电表粗测待测电压表的内阻。首先应调节机械调零旋钮,使指针指向左侧零刻
度线,再将多用电表选择开关置于欧姆挡“×10”位置;接着将红、黑表笔短接进行欧姆调零,调节欧姆调
零旋钮,使指针指向零欧姆。故正确的实验步骤为DCAB;
[2]读数时欧姆表的指针位置如图(a)中虚线Ⅰ所示,偏转角度较小即倍率选择过小,为了减少测量误差,
应将选择开关旋转到欧姆挡倍率较大处,而根据表中数据可知选择“×1k”倍率又过大,故应将选择开关旋
转到欧姆挡“×100”的位置;
[3]重新调节后,测量得到指针位置如图(a)中实线1 所示,则测得该电压表内阻为
(2)图(b)所示的电路,滑动变阻器采用的是分压式连接,为了方便调节,应选量程较小的滑动变阻器
即
。
(3)通过待测电压表的电流大小与定值电阻电流相同为
根据欧姆定律得,待测电压表的阻值为
16.A.待测电压表
(量程3.0V,内阻不到
);
B.标准电压表
(量程6.0V,内阻约为
);
C.电源E(电动势为6.0V,内阻很小);
D.滑动变阻器R(最大阻值为
);
32
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
E.定值电阻
(阻值为
);
F.开关S,导线若干。
(1)当待测电压表
的示数为
时,标准电压表
的示数为
,改变滑动变阻器滑片位置,经过多次测量,
得到多组
、
的数值,以
为纵坐标,
为横坐标,画出的
图像是斜率为2.25 的直线,则待
测电压表
的内阻

(结果保留2 位有效数字)
(2)把待测电压表
改装成量程为15V 的电压表,需要          (填“串”或“并”)联一个阻值

的定值电阻。(结果保留2 位有效数字)
(3)把改装后的电压表跟标准电压表进行校对,发现改装后的电压表示数总是比标准电压表示数小,说明在
改装电压表时选用的定值电阻的阻值          (填“偏大”或“偏小”)。
【答案】(1)1.2
(2)     串     4.8
(3)偏大
【详解】(1)由电路结构,结合电路欧姆定律可知
以
为纵坐标,
为横坐标,画出的
图像是斜率为
解得待测电压表
的内阻
33
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(2)[1][2]根据串联分压的关系,可知把待测电压表
改装成量程为15V 的电压表需要串联的定值电阻阻
值为
(3)改装的电压表与标准电压表进行核对,两表是并联连接,发现改装后的电压表读数总是比标准电压
表小,说明改装后的电压表通过的电流偏小,根据并联电路电流的分配与电阻成反比可知,改装表串联的
电阻阻值偏大。
17.学生实验小组要测量量程为3V 的电压表V 的内阻
。可选用的器材有:多用电表,电源E(电动势
5V),电压表V1(量程5V,内阻约3kΩ),定值电阻
(阻值为800Ω),滑动变阻器
(最大阻值
50Ω),滑动变阻器
(最大阻值5kΩ),开关S,导线若干。
完成下列填空:
(1)利用多用电表粗测待测电压表的内阻。首先应     (把下列实验步骤前的字母按正确操作顺序排列);
A.将红、黑表笔短接
B.调节欧姆调零旋钮,使指针指向零欧姆
C.将多用电表选择开关置于欧姆挡“×10”位置
再将多用电表的红、黑表笔分别与待测电压表的     填“正极、负极”或“负极、正极”)相连,欧姆
表的指针位置如图(a)中虚线Ⅰ所示。为了减少测量误差,应将选择开关旋转到欧姆挡     (填
“×1”“×100”或“×1K”)位置,重新调节后,测量得到指针位置如图(a)中实线Ⅱ所示,则组测得到的该
电压表内阻为     kΩ(结果保留1 位小数);
(2)为了提高测量精度,他们设计了如图(b)所示的电路,其中滑动变阻器应选     (填“
”或“
34
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
”),闭合开关S 前,滑动变阻器的滑片应置于     (填“a”或“b”)端;(3)闭合开关S,滑动变阻
器滑片滑到某一位置时,电压表
,待测电压表的示数分别为
、,
则待测电压表内阻
     (用
和
表示);
【答案】(1)     CAB     负极、正极     ×100     1.6
(2)
     a
【详解】(1)[1]利用多用电表粗测待测电压表的内阻。首先应选择欧姆挡即C 选项:将多用电表选择开
关置于欧姆挡“×10”位置;接着将红、黑表笔短接即A 选项;进行欧姆调零即B 选项:调节欧姆调零旋钮,
使指针指向零欧姆。故首先操作顺序为CAB。
[2]多用电表使用时电流“红进黑出”的规则可知:测量电阻时电源在多用电表表内,故将多用电表的红、
黑表笔分别与待测电压表的“负极、正极”相连。
[3]读数时欧姆表的指针位置如图(a)中虚线Ⅰ所示,偏转角度较小即倍率选择过小,为了减少测量误差,
应将选择开关旋转到欧姆挡倍率较大处,而根据表中数据可知选择“”倍率又过大,故应选择欧姆挡
“×100”的位置;
[4]测量得到指针位置如图(a)中实线Ⅱ所示,则组测得到的该电压表内阻为
。
(2) [1]图(b)所示的电路,滑动变阻器采用的是分压式连接,为了方便调节,应选最大阻值较小的滑
动变阻器即
;
[2]为保护电路,且测量电路部分电压从零开始条件,闭合开关S 前,滑动变阻器的滑片应置于a 端。
[3] 通过待测电压表的电流大小与定值电阻电流相同为
根据欧姆定律得待测电压表的阻值为
18.某实验小组欲利用热敏电阻设计一款温度报警器,器材有电源
(电动势为12V,内阻不计),电源
(电动势为1.5V,内阻不计),电流表A(量程为0.6A,内阻很小),电压表
(量程为6V,内阻
35
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
),滑动变阻器
(最大阻值为
),电阻箱
,热敏电阻
(室温下阻值约为
),
单刀单掷开关
,单刀双掷开关
和导线若干。
(1)根据图甲测量电路,为尽可能准确地测量热敏电阻的阻值,电源应        (选填“
”或“
”),
电表1 应选        (填“电流表A”或“电压表V”)。
(2)测量热敏电阻的阻值
随温度的变化关系。
①依据图甲连接测量电路,将热敏电阻
置于温控箱中,将滑动变阻器的滑片置于最左端。
②闭合开关
,将单刀双掷开关
打到
端,调节温控箱的温度,调节滑动变阻器
使电表1 有适当读数;
保持滑动变阻器
滑片的位置不变,将单刀双掷开关
打到
端,调节        ,使电表1 的读数保持不
变,记录        。
③重复②中的步骤,在坐标纸中描绘热敏电阻的
图像,如图乙所示。
(3)利用该热敏电阻设计一款简易温度报警装置,其电路结构如图丙所示。已知电源的电动势为3V,内阻
很小,不计报警器电阻对电路的影响,若报警器的电压高于2V 时会报警,要求报警器在温度高于
时
发出警报,则电阻箱
的阻值应该调为
,若考虑到电源内阻的影响,则实际报警温度会

(填“高于”“低于”或“等于”)
。
36
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
【答案】(1)
     电压表V
(2)
     温控箱的温度和电阻箱
的阻值
(3)     1800     高于
【详解】(1)[1][2] 热敏电阻
的阻值大约为几千欧,电路中的电流大约为mA 量级,故不能选用电流
表A,由于电压表V 的内阻已知,可以作为电流表使用,量程为6mA,故电源应选
,电表1 应选电压表
V。
(2)[1][2]根据等效替代法测电阻,应该保持滑动变阻器
滑片的位置不变,将单刀双掷开关
打到
端,
调节电阻箱
,使电表1 的读数保持不变,记录温控箱的温度和电阻箱
的阻值。
(3)[1][2]热敏电阻
在温度为
时的阻值为
,此时报警器的电压为2V,故电阻箱
的阻值应该
调为
;若考虑到电源内阻的影响,报警器的电压为2V 时,热敏电阻
的阻值应小于
,故实
际报警温度会高于
。
19.为了测定电阻的阻值,实验室提供下列器材:待测电阻R(阻值约100Ω)、滑动变阻器R1(0~
100Ω)、滑动变阻器R2(0~10Ω)、电阻箱R0(0~9999.9Ω)、理想电流表A(量程50mA)、直流电源
E(3V,忽略内阻)、导线、开关若干。
某同学设计如图甲所示的电路进行实验。
(1)请在图乙中用笔画线代替导线,完成实物电路的连接        ;
(2)滑动变阻器应选        (选填“R1”或“R2”);
37
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)实验操作时,先将滑动变阻器的滑动触头移到        (选填“左”或“右”)端,再接通开关S;保
持S2断开,闭合S1,调节R1使电流表指针偏转至某一位置,并记下电流I1;
(4)断开S1,保持R1不变,调整电阻箱R0阻值在100Ω 左右,再闭合S2,调节R0阻值使得电流表读数为
时,R0的读数即为待测电阻R 的阻值。
【答案】(1)
(2)R2
(3)左
(4)I1
【详解】(1)根据图甲连线:
(2)该同学采用了分压电路及等效替代法测电阻,采用分压电路时滑动变阻器的阻值小于并联部分的电
阻,便于实验调节,故选择R2。
(3)为保护电流表,应使并联部分电压从0 开始,滑动触头应处于左端。
38
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(4)由于实验采用了等效替代法,必须满足两次电流表的示数相同,即为I1。
20.为测量一大捆电阻率为
的铜导线的长度,实验小组设计方案如下:
(1)割去该铜导线的外皮,用螺旋测微器测定裸露铜丝的直径,如图(甲)所示,直径
      mm。
(2)设计如图乙电路图测定铜丝电阻
。闭合开关
,把单刀双掷开关
拨向1,调节电阻箱
,记下电
流表读数为
;把开关
拨向2,调节电阻箱
的阻值,使电流表的示数也为
。则电阻
的阻值为

的示数。(选填“
”、“
”)
(3)根据以上过程测得的数据和铜的电阻率,得出铜导线长度
      (用
,d,
等表示)。
【答案】(1)1.696/1.697/1.698
(2)
(3)
【详解】(1)螺旋测微器的精度为0.01mm,转动刻度估读到0.1 格,裸露铜丝的直径为
(1.697mm、1.698mm)
(2)开关接1 和2 时,电流表读数为
,有
利用电阻替代法可得
39
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)根据电阻定律可得
解得铜导线长度
21.一定值电阻
阻值在
范围内,某研究小组欲根据如图所示电路精确测量其阻值。已知电源E
的电动势为5V、内阻为1Ω;灵敏电流计的量程为
、内阻为1kΩ;电阻箱R(0~9999.9Ω)。实验室
可供选择的其他主要器材如下:
A.电压表
量程0~5V,内阻为20kΩ);    B.电压表
(量程0~15V,内阻为50kΩ);
C.电流表
(量程0~0.3A,内阻为2Ω);    D.电流表
(量程0~0.6A,内阻为1Ω);
(1)为保证测量精度,电路中电压表应选           (选填“A”或“B”),电流表应选           (选
填“C”或“D”);
(2)为确保灵敏电流计G 的安全,闭合S 前电阻箱应调整至           (选填
“1000.0Ω”、“2000.0Ω”、“5000.0Ω”或“9999.9Ω”);
(3)闭合S 后,调节电阻箱的阻值,当灵敏电流计G 的示数为零时,电阻箱的阻值为R、电压表的示数为U
以及电流表的示数为I,则
的测量值为           (用测得的物理量表示);
(4)考虑电表内阻的影响,用这种方法测得的电阻值           (选填“大于”“等于”或“小于”)真
实值。
【答案】(1)     A     C
(2)2000.0Ω
40
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(3)
(4)等于
【详解】(1)[1]由于电源E 的电动势为5V,则电路中电压表应选A;
[2]根据
可知电流表应选C。
(2)根据实验原理,当满足
通过灵敏电流计的电流为0,则有
为确保灵敏电流计G 的安全,闭合S 前电阻箱应调整至2000.0Ω。
(3)闭合S 后,调节电阻箱的阻值,当灵敏电流计G 的示数为零时,电阻箱的阻值为R、电压表的示数为
U 以及电流表的示数为I,则的测量值为
(4)当灵敏电流计G 的示数为零时,电压表的示数U 等于
两端电压,电流表的示数I 等于通过
的电
流,由于U、I 都是准确的,所以用这种方法测得的电阻值等于真实值。
22.物理实验小组找到一枚微安表,如图1 所示,组员希望将其改装成电压表。为此需要先测量表头的内
阻。查阅资料可知,该型号电流表的内阻在
到
之间可选用的器材有直流电源
,电压
,
内阻不计;滑动变阻器
,最大阻值
;电阻箱
,总电阻99.9 至
;待测微安表;开关两个;导
线若干
(1)小鱼希望准确地测出微安表的内阻,规避系统误差。为此他设计了如下方案,
第一步搭建如图2 所示电路,调节滑片P 到适当位置,闭合S1。再调节电阻箱
的阻值,并用开关S2不断
试触,直到S2闭合前后电表G 指针偏角不变,读出此时电阻箱阻值
。调节
的具体方法为:若闭合S2
后电表G 指针偏角变小,则将电阻箱阻值
调       (选填“大”或“小”)
41
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
第二步交换电表G 和电阻箱位置,重复上述操作,读出此时电阻箱阻值
。
第三步微安表内阻

(2)小唐设法将微安表改装成量程为3V 的电压表。设小鱼测得
,则需要        (选填“并”或
“串”)联一个阻值为
的电阻
(3)小鱼和小唐将微安表改装成电压表后,将一标准电压表和改装表并联,测量某未知电源的路端电压,以
检验改装表的精度。若改装表恰好半偏,而标准电表读数如图3 所示,标准电表读数为
,此
时改装表的相对误差为
(结果取绝对值并保留两位有效数字)
【答案】(1)     小
(2)     串
(3)

【详解】(1)[1][2]闭合S2后电表G 指针偏角变小,表明S2闭合前,上方电势高。根据串联分压,
调
小才能使S2上方电势下降,设滑片P 将变阻器分成阻值之比为
的两部分,则
,
解得
42
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
(2)[1][2]改装成电压表应串联一个电阻。注意到表头的满偏电流为
,故并联电阻阻值满足
(3)[1]我们认为表头的精度足够,可以读到最小分度值的下一位,故标准电表读数为1.60V。
[2]改装表恰好半偏,则
由
,代入相对误差公式得
23.某同学要探究光敏电阻阻值随光照强度变化的规律,实验电路如图甲所示。
43
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
实验器材如下:
A.待测光敏电阻Rx(日光下阻值约几千欧)
B.标准电阻R1(阻值为10Ω)
C.标准电阻R2(阻值为4Ω)
D.灵敏电流计G(量程为300μA,a 端电势高于b 端电势,电流计向左偏转,b 端电势高于a 端电势,电流
计向右偏转)
E.电阻箱R3(0~9999Ω)
F.滑动变阻器(最大阻值为20Ω,允许通过的最大电流为2A)
G.电源(电动势3.0V,内阻约为0.2Ω)
H.开关,导线若干
(1)①开关闭合前,滑动变阻器滑片应置于         (填“A”或“B”)端。
②多次调节滑动变阻器和电阻箱,使电流计指针稳定时指向中央零刻线位置。电阻箱示数如图乙所示,电
阻箱接入电路的阻值R3=          Ω。
(2)待测光敏电阻R 计算公式为         (用R1,R2,R3表示)。
(3)该同学找到该光敏电阻的阻值与光照强度的关系图像如图丙所示,则上述实验中光强强度为
cd;
(4)若保持电阻箱阻值不变,增大光照强度,则电流计指针        (填“向左”或“向右”或“不”)偏转。
【答案】(1)     A     2400
(2)
(3)2.0
(4)向右
44
关注公众号:陆陆高分冲刺  ~领取:最新版“中考/高考-总复习”、最新试卷下载
【详解】(1)[1]闭合电键前,应将滑动变阻器的滑片移到A 端。保证电键闭合后滑动电阻器的输出电压
为零,保护用电器;
[2]根据图乙得出电阻箱的阻值为2400Ω。
(2)[3]当电流计指针指向中央零刻线位置时,电流计两端电势相等,有
得
(3)[4]由(2)可知
Ω=6000Ω
由丙图可知光照强度为2.0cd
(4)[5] 若增加光照强度,则
变小,
,b 端电势高于a 端电势,电流计向右偏转。
45
