基于KiCad的大语言模型插件(Agent)

前言

这一篇是上一篇“如何使用LLM直接修改KiCad原理图”的延伸。我把前一篇水文转给一个朋友看，这个朋友建议我提升一下易用性。我觉得这个朋友讲的很有道理，所以调整了开发的计划，先开发一个KiCad插件，让用户可以直接在KiCad中使用这个Agent。这个KiCad插件集成了KiCad MCP，用户可以通过这个Agent来辅助设计电路和PCB。

1. 如何使用LLM直接修改KiCad原理图

插件介绍

功能概述

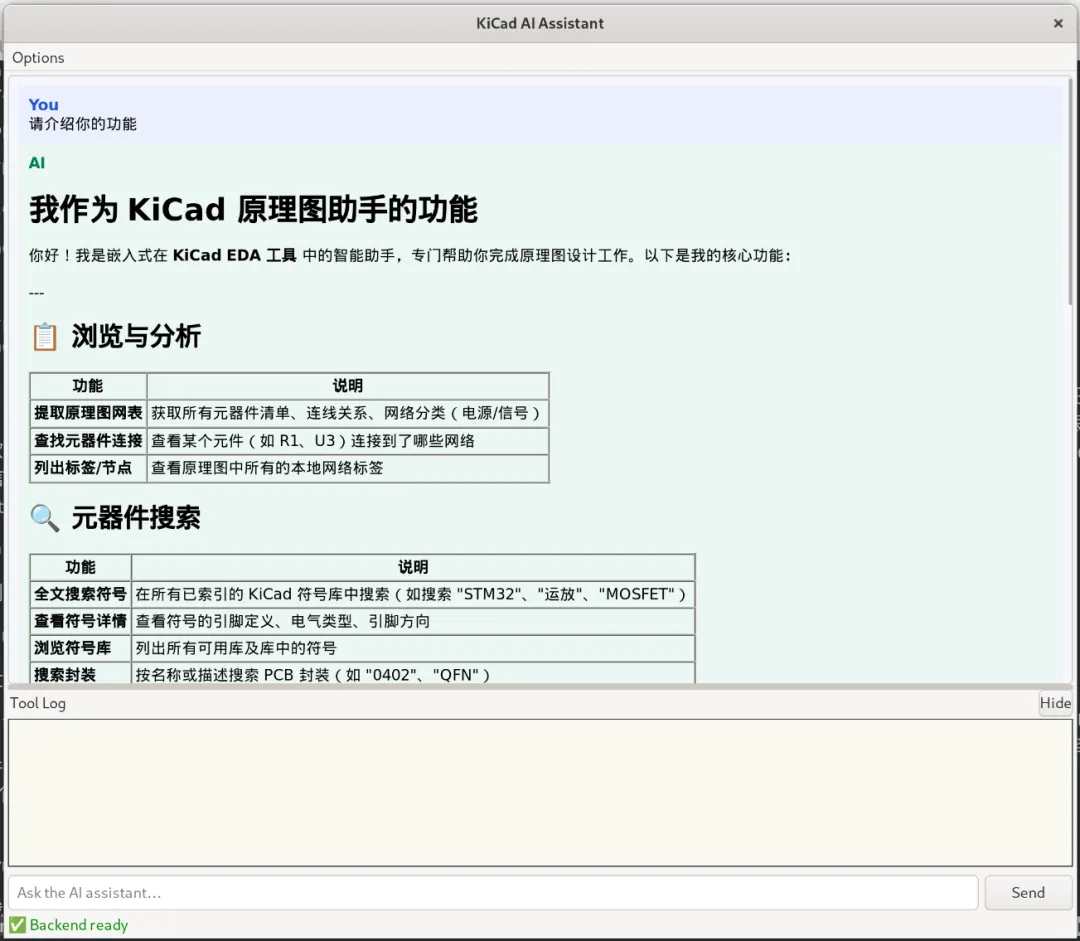

该插件拥有一个图形界面，用户通过该界面使用自然语言来查看、修改当前项目中的电路原理图和PCB电路图。安装过程也比较简单。

安装方法

这里描述的安装方法针对KiCad 10.0的Linux发行版，其他平台和版本受限于工作量还未测试。安装该插件需要事先安装Python环境管理工具uv，安装过程中需要通过uv来创建Python虚拟环境供KiCad MCP使用。

由于该插件仍在开发过程中，当前安装过程中还需要下载代码包，后面会进一步优化安装方法。整个安装过程如下。

1. 从kicad-mcp克隆下载代码。
2. 进入代码目录执行 make dist-plugin 命令。
3. 命令成功后，将 dist 目录下的 kicad_ai_assistant.zip 文件解压到 \~/.local/share/kicad/10.0/scripting/plugins 目录下。
4. 进入plugins目录下的 kicad_ai_assistant 目录，执行脚本 setup_plugin.sh <kicad-mcp项目路径> 。

成功执行完这四步，插件就安装好了。

使用方法

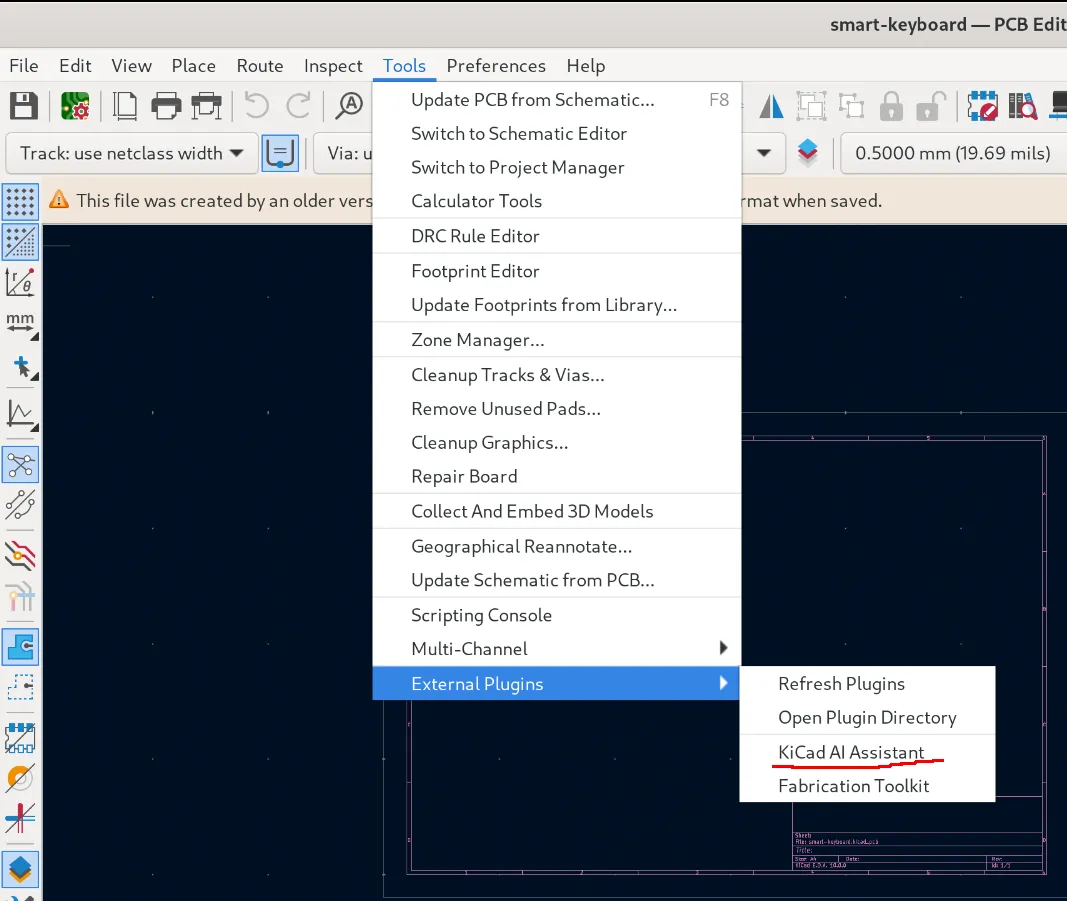

接下来打开一个KiCad项目，从PCB Editor的Tools菜单打开Kicad AI Assistant插件。

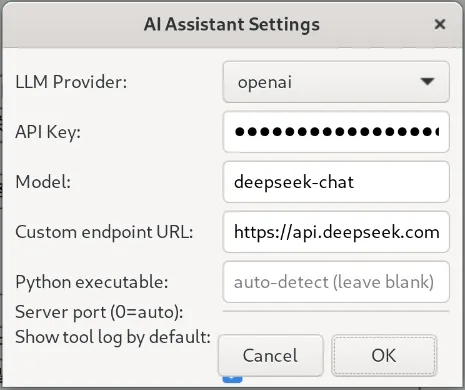

第一次使用该工具之前，需要先配置大模型。配置界面如下，用户需填入大模型服务节点（使用OpenAI协议）、API Key、模型名称等信息。

配置好了大模型之后，就可以使用大语言模型来帮助我们分析、修改电路原理图和PCB了。目前插件支持如下的操作功能。

#	工具名	作用
1	extract_project_netlist	从项目提取网络表
2	extract_schematic_netlist	从单个 .kicad_sch 提取网络表
3	find_component_connections	查找指定元件的连接关系
4	sync_symbol_index	同步/重建符号库索引
5	get_symbol_sync_status	查询符号索引状态
6	search_symbols	搜索符号
7	get_symbol	获取符号详情
8	list_symbol_libraries	列出符号库
9	get_library_symbols	列出库中的符号
10	get_symbol_index_stats	符号索引统计
11	get_symbol_pins	获取符号引脚信息
12	add_symbol_to_schematic	向原理图添加符号
13	remove_symbol_from_schematic	从原理图删除符号
14	set_component_property	设置元件属性
15	list_component_properties	列出元件属性
16	delete_component_property	删除元件属性
17	move_component	移动元件
18	add_label_to_schematic	添加标签（label）
19	list_labels_in_schematic	列出原理图标签
20	delete_label_from_schematic	删除标签
21	add_wire_to_schematic	添加导线
22	connect_pins_with_wire	用导线连接两个引脚
23	delete_wire_from_schematic	删除导线
24	add_junction_to_schematic	添加节点（junction）
25	list_junctions_in_schematic	列出节点
26	delete_junction_from_schematic	删除节点
27	sync_footprint_index	同步封装库索引
28	get_footprint_sync_status	封装索引状态
29	list_footprint_libraries	列出封装库
30	search_footprints	搜索封装
31	get_footprint_details	获取封装详情
32	get_board_info	获取 PCB 板信息
33	list_footprints	列出板上封装
34	get_footprint	获取单个封装信息
35	list_nets	列出网络
36	get_ratsnest	获取飞线（ratsnest）
37	set_footprint_position	设置封装位置
38	flip_footprint	翻面（顶/底层）
39	set_footprint_property	设置封装属性

大语言模型会根据用户请求和工具描述调用合适的工具，不过由于MCP工具设计和大语言模型能力的限制，建议大家先从简单一点的任务开始尝试。

总结

本文介绍了我最近伙同AI一起开发的一个KiCad插件，欢迎大家试用。该插件还在持续开发过程中，欢迎大家提建议，也欢迎有兴趣的朋友一起优化这个工具。

参考索引

1. kicad-mcp克隆 – https://github.com/paul356/kicad-mcp
