Gstreamer安装与基础教程

一、Gstreamer简介：

GStreamer 是一个开源的、跨平台的多媒体框架，用于构建各种多媒体处理应用。从简单的媒体播放器、视频编辑器，到复杂的流媒体服务器、视频会议系统，GStreamer 都能胜任。

简单来说，GStreamer 就像一个“多媒体乐高”：它提供了大量的功能模块（称为“元素”），你可以像搭积木一样将这些模块连接起来，构建出一条完整的媒体处理流水线（称为“管道”）。

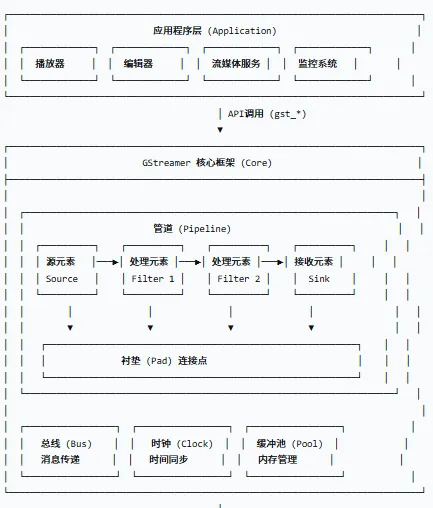

Gstreamer架构

Gstreamer是基于管线的架构，管线由若个各元件支撑，例如source元件，处理元件和输出元件。元件之间是以pad作为接口完成数据的连接。

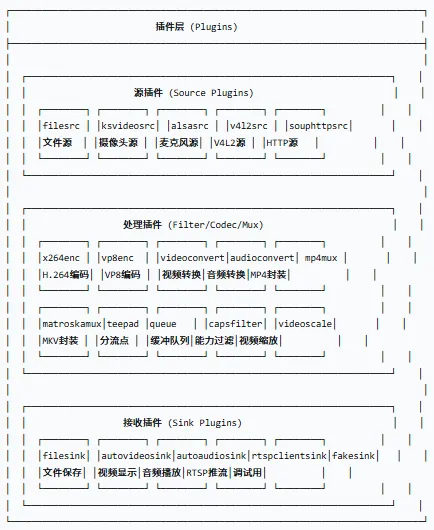

图中的元件都是以插件的形式实现的，Gstreamer中实现了多种元件插件，各部分元件对应的插件如下图所示：

Gstreamer中的重要概念

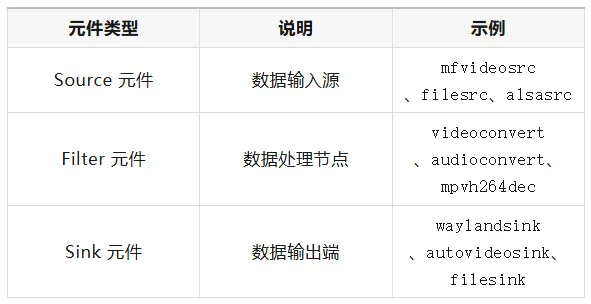

1. 元件模型（Element Model）

GStreamer 通过一系列 Element（元件） 组成完整的媒体管线，每个 Element 执行特定功能，例如读取文件、解码、视频转换或输出显示。

2. Pad 与 Caps

Pad（插口）
是 Element 之间的数据接口，分为src pad（输出） 与 sink pad（输入）。
Caps（Capabilities）
描述了数据的类型和格式，用于确保两端连接兼容。

当两个元件连接时，会进行 Caps 协商（Capability Negotiation），确认视频流格式（如 NV12、YUYV、RGB）一致。

3. Pipeline（管线）

GStreamer 以「管线」为运行单元：多个 Element 顺序连接，形成一个端到端的数据处理路径。整个管线由GstPipeline 对象管理，可以随时启动、暂停、停止。

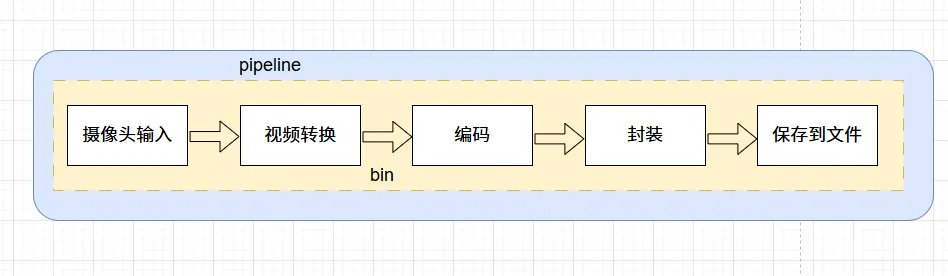

录制摄像头的管线流程如下所示，其中bin为各依次排列的元件的组成的容器元件。

二、安装教程

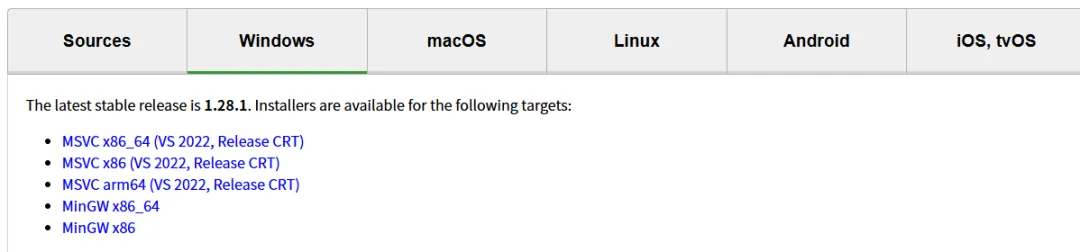

Gstreamer链接：https://gstreamer.freedesktop.org/download/，z在王章中选择合适的版本进行安装，windows下推荐安装MSVC版本。

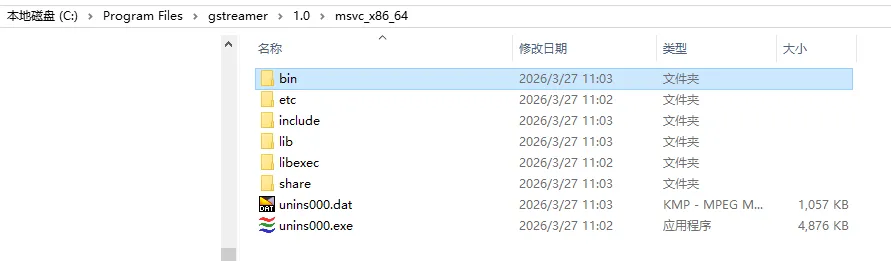

安装完成后，将bin目录添加到环境变量path中，Gstreamer默认安装路径为：C:\Program Files。

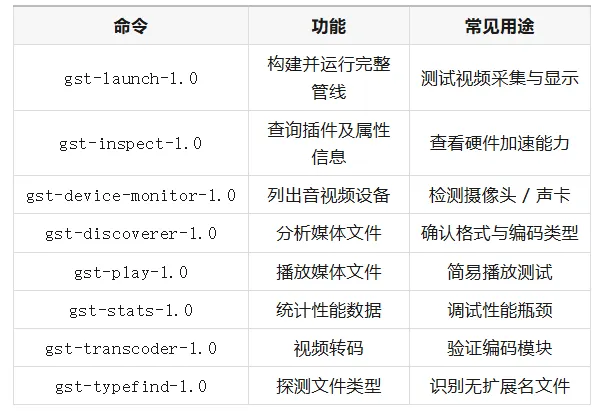

bin目录下提供了多个可供使用的可执行文件，具体说明如下：

三、运行测试：

1、打开并播放指定的视频

方法1：使用gst-play-1.0

类似于ffplay，gst-play-1.0是一个媒体播放程序，可以直接播放媒体文件。

gst-play-1.0 video-audio-stereo.mp4

方法2：使用gst-launch构建媒体播放管线。

gst-launch-1.0 filesrc location=video-audio-stereo.mp4 ! qtdemux ! h264parse ! avdec_h264 ! videoconvert ! autovideosink

说明：

这个指令是只播放视频，而没有音频，命令通过管道的方式完成从读取、解析，解码，转换到渲染的一个完整流程：

filesrc: 读文件qtdemux: 解封装h264parse: 解析h264avdec_h264: 解码h264videoconvert: 格式转换autovideosink: 窗口显示

方法3：使用gst-launch-1.0+playbin

这种方法等效于方法2，playbin是将从filesrc到audiovideosink这完整管线中的各个元件整理为一个可直接调用的元件容器，操作更为便利。因此，在实际开发时，我们可以考虑将多个元件添加到一个元件容器中，作为一个可调用的元件组合。

gst-launch-1.0.exe playbin uri=file:///D://video-audio-stereo.mp4

说明：

使用uri指定文件路径，如果是本地文件则使用“file:///文件路径”，如果是网络文件uri=网络地址，例如uri=https://example.com/text.mp4。

2、打开本地摄像头

gst-launch-1.0 mfvideosrc ! video/x-raw,width=1280,height=720 ! videoconvert ! autovideosink

说明：

mfvideosrc：表示本地摄像头，linux下该参数为v4l2src。

video/x-raw：表示未压缩的视频，使用摄像头时必须用这个来指定视频格式，在参数后方和下一个管道前可以设置视频分辨率和帧率等参数。

3. 录制摄像头画面

gst-launch-1.0 -e  mfvideosrc ! video/x-raw,width=1280,height=720 ! videoconvert ! x264enc ! mp4mux ! filesink location=my_record.mp4

说明：

- e: 告诉GStreamer在收到中断信号时，等待所有数据流处理完毕（即到达文件末尾）后再优雅地退出。避免使用Ctrl+c结束程序后，MP4文件无法播放。

filesink：将数据以文件的方式输出，即录制到文件。

4. rtsp推流

gst-launch-1.0 mfvideosrc ! video/x-raw,width=1280,height=720 ! videoconvert ! x264enc tune=zerolatency ! h264parse ! rtspclientsink location=rtsp://server/stream

说明：

rtspclientsink：客户端推rtsp流输出元件。
