一、项目概况

    银川市金凤区燃气管道及设施更新改造项目二期施工三标段，主要包括38个小区燃气管道及设施改造，改造新建中、低压管道埋地、架空燃气管，更新改造老旧调压箱，民用燃气表及表箱更换，路面、散水、草坪破除恢复等。本项目涉及有限空间作业的部位有沟槽开挖以及PE双放散阀井施工。

二、工程基本情况

    燃气管道及设施改造全防腐引入管675处，埋地燃气管道改造新建23352米，架空管道改造新建46734米，燃气表更换128009块，调压箱更换334个。埋地敷设管道:土方开挖时其他老旧管线多，开挖难度大，需全部采用人工挖掘。在施工过程中，如发现问题需及时联系设计人员、项目经理做出调整，同时严格按施工工艺要求及验收标准施工，确保施工质量、安全，按规定工期完工。燃气设施进行改造：燃气管道改造、全防腐引入管改造、更新老旧燃气室外PVC套管、更新改造调压设施及安装燃气表，室外道路及绿化维修改造等工程，本项目涉及有限空间作业的部位有新建PE双放散阀井作业，各小区内中压管道沟槽施工作业，具体详见设计图纸以及招标文件、施工图纸及工程量清单范围内的所有内容。

三、参建各方责任主体单位

工程名称：银川市金凤区燃气管道及设施更新改造项目二期施工三标段

工程位置：银川市金凤区

建设单位：银川市城市管理局项目管理单位

          银川市政建设集团有限公司监理单位

          宁夏五环建设咨询监理有限公司

施工单位：宁夏第二建筑有限公司

四、周边环境

    本工程涉及燃气管道及设施改造全防腐引入管，埋地燃气管道改造及新建，架空管道改造及新建，燃气表更换及调压箱更换等项目燃气埋地敷设管道土方开挖时老旧管线多，开挖难度大，存在部分或全部采用人工挖掘，作业区域多为小区，涉及人员密集区 ，环境复杂，机械使用受限，材料运输困难等因素。

六、气候特征和季节性天气

银川市属中温带干旱气候区，具有冬寒漫长，夏少酷暑，雨雪稀少、气候干燥，日照充足，风大沙多等特点，属典型的大陆性气候。年平均气温8 .5℃,月平均最高气温25.4℃,月平均最低气温-14 .6℃,极端最高气温39.3℃,极端最低气温-30 .6℃。夏季多南风，冬季多北风，全年主导风向为北、东风10米处基本风压0 .65kN/m(重现期50年)，静风频率34.1%。年最大降水量354 .3mm，年最小降水量98.2mm， 日最大降水量66 .8mm，降水多集中在七、八、九三个月。 年最大蒸发量1972 .6mm，年平均蒸发量1584 .9mm。年平均相对湿度58 .1%，最高月85%，最低月33%。年平均日照时数2930 .3h，平均日照百分率64%。最大冻土深度103cm，基本雪压0 .20kN/m2 (重现期50年)。

七、有限空间定义和分类

(一)有限空间的定义和特点

有限空间是指封闭或部分封闭、进出口受限但人员可以进入，未被设计为固定工作场所，通风不良，易造成有毒有害、易燃易爆物质积聚或氧含量不足的空间。有限空间一般具备以下特点：

1.空间有限，与外界相对隔离。有限空间是一个有形的，与外界相对隔离的空间。有限空间既可以是全部封闭的，如各种检查井、反应釜，也可以是部分封闭的，如敞口的污水处理池等。

2.通风不良，易造成有毒有害、易燃易爆物质积聚或氧含量不足。有限空间因封闭或部分封闭、进出口受限且未按固定工作场所设计，内部通风不良，容易造成有毒有害、易燃易爆物质积聚或氧含量不足，产生中毒、燃爆和缺氧风险。

3.进出口受限或进出不便，但人员能够进入开展有关工作。有限空间限于本身的体积、形状和构造，进出口一般与常规的人员进出通道不同，大多较为狭小， 如直径80

 cm 的井口或直径60 cm 的人孔；或进出口的设置不便于人员进出， 如各种敞口池。虽然进出口受限或进出不便，但人员可以进入其中开展工作。如果开口尺寸或空间体积不足以让人进入，则不属于有限空间，如仅设有观察孔的储罐、安装在墙上的配电箱等。

4.未按固定工作场所设计，人员只是在必要时进入有限空间进行临时性工 作。有限空间在设计上未按照固定工作场所的相应标准和规范，考虑采光、照明、 通风和新风量等要求，建成后内部的气体环境不能确保符合安全要求，人员只是在必要时进入进行临时性工作。

(二)有限空间的分类及安全风险分类

有限空间分为地下有限空间、地上有限空间和密闭设备3类，本工程涉及燃气中、低管道碰头等坑内施工作业，燃气管道基坑开挖及碰头施工作业属于地上有限空间作业。

本工程燃气管道、检查井施工有限空间作业存在的主要安全风险包括缺氧窒息、有害气体中毒、淹溺、触电、灼伤、物体打击、机械伤害、高温高湿等，上述风险可能共存，并具有隐蔽性和突发性。

缺氧窒息

空气中氧含量的体积分数约为20.9%，氧含量低于19 .5%时就是缺氧。缺氧会对人体多个系统及脏器造成影响，甚至使人致命。空气中氧气含量不同，对人体的影响也不同。

有限空间内缺氧主要有两种情形：一是由于生物的呼吸作用或物质的氧化作用，有限空间内的氧气被消耗导致缺氧；二是有限空间内存在二氧化碳、甲烷、 氮气、氩气、水蒸气和六氟化硫等单纯性窒息气体，排挤氧空间，使空气中氧含量降低，造成缺氧。引发有限空间作业缺氧风险的典型物质有二氧化碳、甲烷、 氮气、氩气等。

1.二氧化碳（CO2）

二氧化碳是引发有限空间环境缺氧最常见的物质。其来源主要为空气中本身存在的二氧化碳，以及在生产过程中作为原料使用以及有机物分解、发酵等产生的二氧化碳。当二氧化碳含量超过一定浓度时，人的呼吸会受影响。吸入高浓度二氧化碳时，几秒内人会迅速昏迷倒下，更严重者会出现呼吸、心跳停止及休克， 甚至死亡。

2.甲烷（CH4）

甲烷是天然气和沼气的主要成分，既是易燃易爆气体，也是一种单纯性窒息气体。甲烷的来源主要为有机物分解和天然气管道泄漏。 甲烷的爆炸极限为5.0%～15 .0%。当空气中甲烷浓度达25%～30%时，可引起头痛、头晕、乏力、注意力不集中、呼吸和心跳加速等，若不及时远离，可致人窒息死亡。甲烷燃烧产物为一氧化碳和二氧化碳，也可引起中毒或缺氧。

3.氮气（N2）

氮气是空气的主要成分，其化学性质不活泼，常用作保护气防止物体暴露于空气中被氧化，或用作工业上的清洗剂置换设备中的危险有害气体等。常压下氮气无毒，当作业环境中氮气浓度增高，可引起单纯性缺氧窒息。吸入高浓度氮气， 人会迅速昏迷、因呼吸和心跳停止而死亡。

4.氩气（Ar）

氩气是一种无色无味的惰性气体，作为保护气被广泛用于工业生产领域，通常用于焊接过程中防止焊接件被空气氧化或氮化。常压下氩气无毒，当作业环境中氩气浓度增高，会引发人单纯性缺氧窒息。氩气含量达到75%以上时可在数分钟内导致人员窒息死亡。液态氩可致皮肤冻伤，眼部接触可引起炎症。

有害气体中毒

有限空间内存在或积聚有毒气体，作业人员吸入后会引起化学性中毒，甚至死亡。有限空间中有毒气体可能的来源包括：有限空间内存储的有毒物质的挥发， 有机物分解产生的有毒气体，进行焊接、涂装等作业时产生的有毒气体，相连或相近设备、管道中有毒物质的泄漏等。有毒气体主要通过呼吸道进入人体，再经血液循环，对人体的呼吸、神经、血液等系统及肝脏、肺、肾脏等脏器造成严重损伤。引发有限空间作业中毒风险的典型物质有：硫化氢、一氧化碳、苯和苯系物、氰化氢、磷化氢等。

1.硫化氢（H2S）

硫化氢是一种无色、剧毒气体，比空气重，易积聚在低洼处。硫化氢易燃， 与空气混合能形成爆炸性混合气体，遇明火、高热等点火源将引发燃烧爆炸。硫化氢易存在于5污水管道、污水池、炼油池、纸浆池、发酵池、酱腌菜池、化粪池等富含有机物并易于发酵的场所。低浓度的硫化氢有明显的臭鸡蛋气味，可被人敏感地发觉；浓度增高时，人会产生嗅觉疲劳或嗅神经麻痹而不能觉察硫化氢的存在；当浓度超过1000mg/m3时，数秒内即可致人闪电型死亡。

2.一氧化碳（CO）

一氧化碳是一种无色无味的气体，比重与空气相当。一氧化碳与血红蛋白的亲和力比氧与血红蛋白的亲和力高200～300 倍，因此一氧化碳极易与血红蛋白结合，形成碳氧血红蛋白，使血红蛋白丧失携氧的能力和作用，造成组织窒息， 甚至导致人员死亡。一氧化碳易燃，与空气混合能形成爆炸性混合气体，遇明火、 高热等点火源将引发燃烧爆炸。含碳燃料的不完全燃烧和焊接作业是一氧化碳的主要来源。

3.苯和苯系物(苯（C6H6）、甲苯（C7H8）、二甲苯（C8H10）)

苯、甲苯、二甲苯都是无色透明、有芬芳气味、易挥发的有机溶剂；易燃，其蒸气与空气混合能形成爆炸性混合物。苯可引起各类型白血病，国际癌症研究中心已确认苯为人类致癌物。甲苯、二甲苯蒸气也均具有一定毒性，对黏膜有刺激性，对中枢神经系统有麻痹作用。短时间内吸入较高浓度的苯、甲苯和二甲苯， 人体会出现头晕、头痛、恶心、呕吐、胸闷、四肢无力、步态蹒跚和意识模糊， 严重者出现烦躁、抽搐、昏迷症状。苯、甲苯和二甲苯通常作为油漆、黏结剂的稀释剂，在有限空间内进行涂装、除锈和防腐等作业时，易挥发和积聚该类物质。

4.氰化氢（HCN）

氰化氢在常温下是一种无色、有苦杏仁味的液体，易在空气中挥发、弥散（沸点为25 .6℃),剧毒且具有爆炸性。氰化氢轻度中毒主要表现为胸闷、心悸、心率加快、头痛、恶心、呕吐、视物模糊；重度中毒主要表现为深昏迷状态，呼吸浅快，阵发性抽搐，甚至强直性痉挛。酱腌菜池中可能产生氰化氢。

5.磷化氢（PH3）

磷化氢是一种有类似大蒜气味的无色气体，剧毒且极易燃。磷化氢主要损害人体神经系统、呼吸系统及心脏、肾脏、肝脏。10mg/m3接触6h，人体就会出现中毒症状 。在微生物作用下，污水处理池等有限空间可能产生磷化氢。此外磷化氢还常作为熏蒸剂用于粮食存储以及饲料和烟草的储藏等。

其他安全风险

有限空间内还可能存在高处坠落、触电、物体打击、机械伤害、灼烫、坍塌、 掩埋等安全风险。

1.淹溺

作业过程中突然涌入大量液体，以及作业人员因发生中毒、窒息、受伤或不慎跌入液体中，都可能造成人员淹溺。发生淹溺后人体常见的表现有：面部和全身青紫、烦躁不安、抽筋、呼吸困难、吐带血的泡沫痰、昏迷、意识丧失、呼吸心搏停止。

2.触电

有限空间作业过程中安装爬梯使用电钻、电焊等设备可能存在触电的危险。当通过人体的电流超过一定值（感知电流）时，人就会产生痉挛，不能自主脱离带电体；当通过人体的电流超过50 mA，就会使人呼吸和心脏停止而死亡。

3.物体打击

有限空间外部或上方物体掉入有限空间内，以及有限空间内部物体掉落，可能对作业人员造成人身伤害。

4.机械伤害

有限空间作业过程中可能涉及机械运行，如未实施有效关停，人员可能因机械的意外启动而遭受伤害，造成外伤性骨折、出血、休克、昏迷，严重的会直接导致死亡

。

5.坍塌

回填在外力或重力作用下，可能因超过自身强度极限或因结构稳定性破坏而引发基坑坍塌事故。人员被坍塌的结构体掩埋后，会因压迫导致伤亡。

6.掩埋

当人员进入基坑内施工后，可能因回填土方流动而掩埋人员，或者人员进入时未有效隔离，导致土方的意外注入而将人员掩埋。人员被回填材料掩埋后， 会因呼吸系统阻塞而窒息死亡，或因压迫、碾压而导致死亡。

（三）、有限空间作业安全风险

本工程地本工程涉及燃气表更换和燃气管道改造新建，存在天然气泄露及积聚风险。按照《宁夏危险性较大分部分项工程安全管理实施细则》（宁建（建）发【2019】31 号）超过一定规模的危险性较大的分部分项工程范围第七条之规定:

（一）施工高度50m 及以上的建筑幕墙安装工程。

（二）跨度36m 及以上的钢结构安装工程，或跨度60m 及以上的网架和索膜结构安装工程。

（三）开挖深度16m 及以上的人工挖孔桩工程。

（四）水下作业工程。

（五）重量1000kN 及以上的大型结构整体顶升、平移、转体等施工工艺。

（六）地下有限空间作业工程，涉及硫化氢等有毒气体的市政污水管道、化粪池的维修、清理等。

（七）采用新技术、新工艺、新材料、新设备可能影响工程施工安全，尚无国家、行业及地方技术标准的分部分项工程。

按照上述第六条规定及施工流程、方法、顺序对本工程项目存在地下有限空间作业工程，涉及有限空间燃气管道开挖及对接过程存在天然气等有害气体，通过风险系统进行辨识，本工程项目属于超规模重大危险源，必须编写专项施工方案且组织专家对专项方案进行论证，进行过程控制，遏制安全事故的发生。

第三章施工资源配备及施工计划

一 施工进度计划

根据合同要求，工期674天，我公司计划于2024年12月27日开工，计划2026年10月31日竣工。现场有限空间作业进度按照现场实际施工情况，按小区施工，每个小区的沟槽开挖以及PE双放散阀井砌筑周期为7-10天，依次往下进行。

（一）工期保证的原则

为保证工期按期完工，根据本工程特点编制科学合理施工的进度计划，采取分解进度总目标，分阶段组织施工。以各施工阶段的进度的控制点为目标，合理安排劳力、资金、材料、机械设备的使用计划，保障供给。以施工质量、安全为重点，严格管理，以总进度计划为依据，确保工程按期完成，圆满实现工程总进度计划。

（二）计划实施的保证措施

1.根据工程进度计划要求，合理划分施工阶段，并对各施工阶段进行分解，突出关键线路、突出控制节点。在施工中针对各施工阶段的重点和有关条件，制定详细的施工方案，安排好施工顺序，实现流水作业，作到连续均衡施工。作好劳动力、施工机械、材料的综合平衡，确保施工期控制点的实现。

2.根据施工网络计划的要求，按施工总体部署，将施工总进度计划分解成月、周进度计划，使其更为明确，更为具体。

3.根据施工计划，按专业工种进行分解，确定完成日期。同专业、同工种的施工任务由项目经理部统一调度，不同专业或不同工种之间的任务，在下达施工任务时要强调两工种之间的相互衔接和配合，确定交接日期。

4.加强施工作业层管理，强调计划的严肃性，确保各道工序按期完成，为实现总进度计划打下坚实基础。

5.加强日常施工管理，检查当天生产进度情况，及时解决施工中出现的问题，搞好生产调配及协调工作，确保周、月计划完成。

（三）技术人员及管理人员保障措施

本项目部曾参加过多项重点工程建设，施工经验丰富，技术力量雄厚，管理人员由具有高级工程师、工程师及助理工程师等职称的专业人员组成，为优质、高效完成本工程提供了坚实的技术保障。

（四）施工劳动力保证措施

1.根据施工进度计划，主要劳动力的配置按阶段配置。根据不同阶段对工种人员的不同要求，进行分阶段配置，以满是关键线路控制点的要求和进度计划分项目标的要求，同时优化劳动力配置(包括工人技术等级、体能素质、思想素质等方面)。

2.本工程的施工人员曾参与多项大型工程的施工，积累了丰富的施工经验与技术 ，能解决施工中所遇到技术难题。

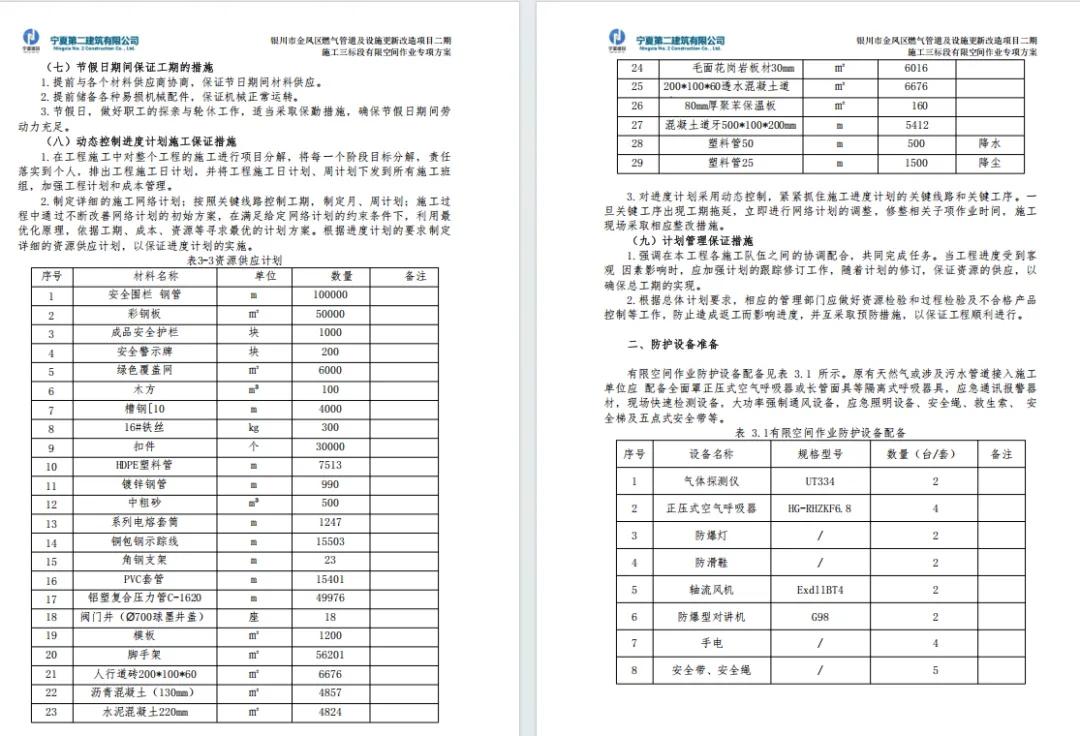

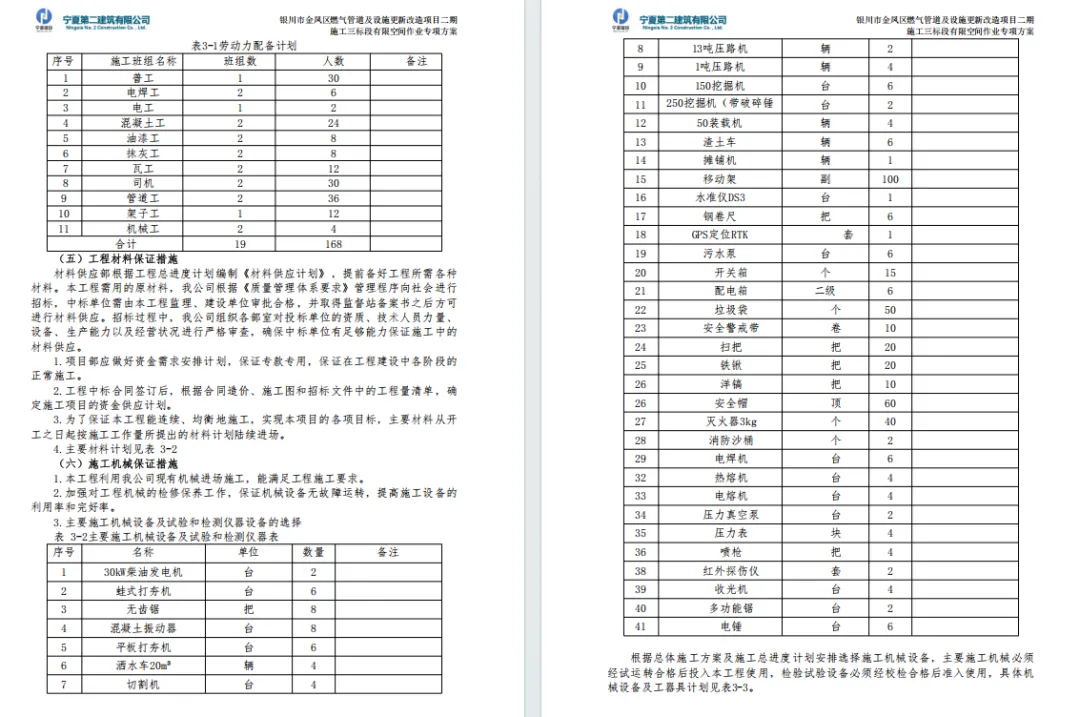

3.在劳动力的配备上要结合工程特点和工期要求，做到科学合理地安排劳动力，确保工程工期。按照开工日期和施工进度计划，及时地组织劳动力进场，并结合现场实际情况采取动态管理的办法，根据各主要节点的施工计划，劳动力需求要与工程量结合，及时调整施工力量，为工程施工提供保证，尽量避免出现空闲操作面。具体见劳动力配备计划表3-1
