隧道仰拱施工说明(附完整版隧道施工方案)

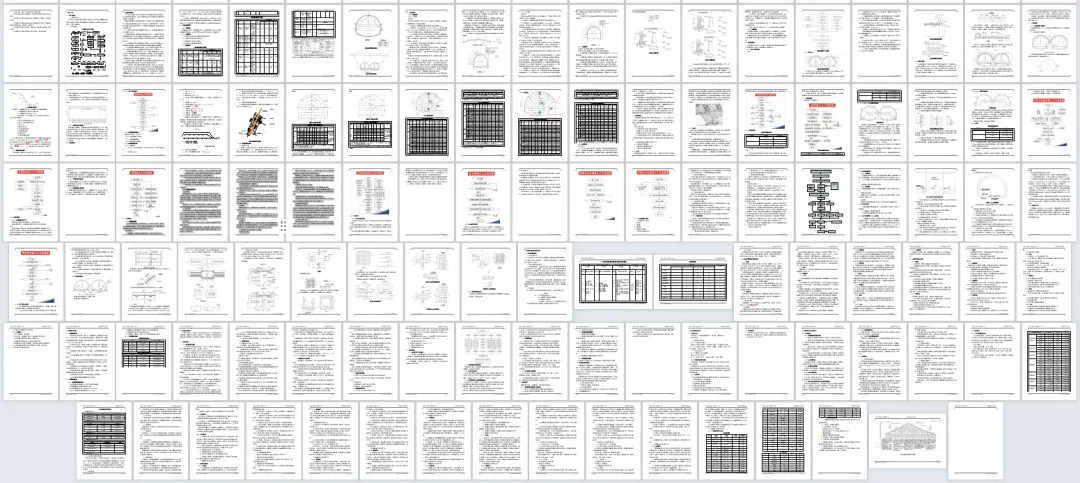

1、拉到文末，点击“阅读原文”，提取134页隧道施工方案

2、直接点击：

施工前于隧道边墙每隔5米施放测量控制点，作为仰拱开挖及混凝土施工控制点。

为不影响机械车辆通行，仰拱、仰拱填充半幅进行混凝土施工。混凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内进行浇筑。

施工注意事项：

1）仰拱施作时，土质围岩与开挖面的距离以15-20m为宜，不超过30m。

2）施工前必须清除隧底虚碴、淤泥和杂物，超挖部分应采用同级混凝土回填。

3）仰拱砼应整体浇注一次成型，填充砼应在仰拱砼终凝后浇注，填充砼强度达到5Mpa后允许行人通过，达到设计强度的100%后允许车辆通行。

4）仰拱、仰拱填充采用栈桥全幅施工，施工前须将上循环混凝土仰拱接头凿毛处理，并按设计要求设置止水带。栈桥两侧设置护栏，并贴反光贴，防止工作人员和施工车辆坠落，栈桥处贴有限重、限速的标识牌。

5）根据设计要求，施工缝处钢筋应断开，并要注意与拱墙衬砌施工缝处于同一竖直面上。

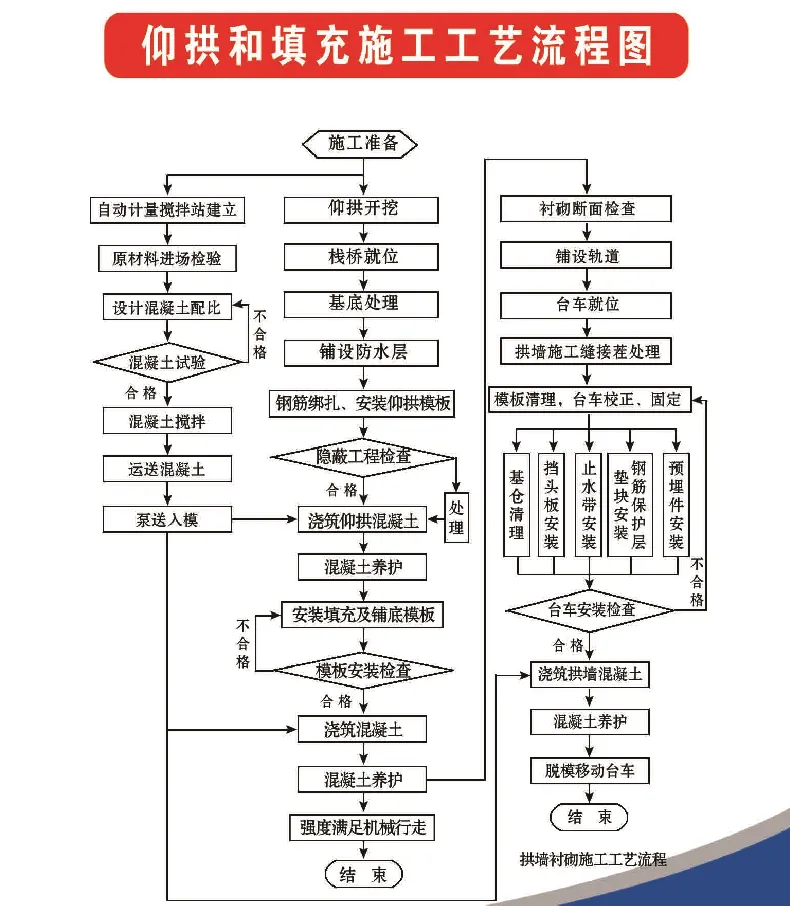

1、仰拱施工技术工艺

1）仰拱开挖

仰拱采用钻爆法开挖，挖掘机、装载机、自卸车出渣，爆破参数参照前述Ⅳ、Ⅴ级围岩部分开挖参数，开挖仰拱时应注意两侧边墙拱脚处附近不要钻设炮眼，拱脚处欠挖部分采用风镐凿除，以免松动边墙钢架，为了控制超欠挖，应加强仰拱开挖标高的测量工作及加强装药量的控制，出渣后应及时清除仰拱上的浮渣，为一衬施工创造条件。

先用挖掘机及人工开挖、清理至仰拱底标高位置，并清理到矮边墙。经项目部质检人员和监理组监理工程师检查，开挖清理到位后方可开始人工安装工字钢。

2）安设工字钢

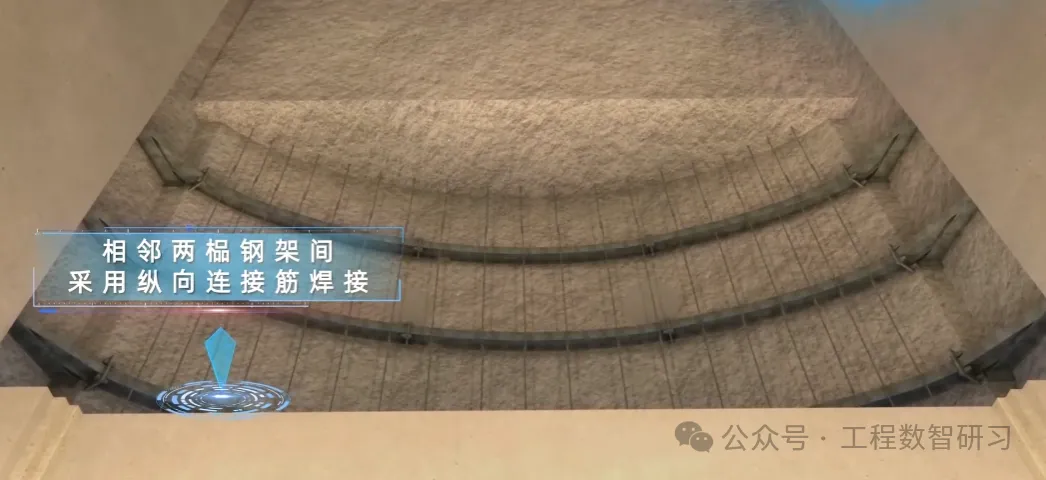

Ⅴ级浅偏压埋围岩、Ⅴ级浅埋围岩型仰拱工字钢采用I20a，工字钢纵向间距分别为60cm、65cm，安装工字钢时一定要使仰拱工字钢与左右两边墙拱脚处的工字钢连接在一起，真正起到闭合成环作用，工字钢榀与榀之间用φ22钢筋纵向连接，环向间距为1m，工字钢底部应搁置砼垫块，保证工字钢的保护层。安装之前先把仰拱低的标高放出来，再用水平线挂线，保证各个细部尺寸的准确。

3）喷射砼

采用C25级砼，有关C25级喷射砼的技术工艺、原材料及注意事项参照洞身喷射砼技术方案如下：

喷射砼骨料用强制式拌合机分次投料拌合，为减少回弹量，降低粉尘，提高一次喷层厚度，喷射砼采用瑞典产机械手配合铁科院成都分院研制成功的新型TK-961型砼湿喷机，湿式喷射作业。

喷锚支护喷射砼，一般分初喷和复喷二次进行。初喷在开挖(或分部开挖)完成后立即进行，以尽早封闭岩面，防止表层风化剥落。复喷砼在锚杆、挂网和钢架安装后进行，尽快形成喷锚支护，以抑制围岩变位。钢架间用砼喷平，保护层不得小于4cm。

喷射砼分段、分片由下而上顺序进行，每段长度不超过6m，一次喷射厚度控制在6cm以下，喷射时插入长度比设计厚度大5cm铁丝，每1～2m设一根，作为施工控制用，后一层喷射在前层砼终凝后先用高压水冲洗再进行，新喷射的砼按规定洒水养护。

a.喷嘴垂直对着受喷面，开启湿喷机；

b.上料：上料要连续，应保持料斗内料满，并在料斗口上设一活动的15mm孔径筛网，避免超料径骨料进入机内。

c.喷射部位顺序：应分段、分部、分块、自下而上进行，喷射前个别受喷面凹洼处，应先喷找平。

d.喷射操作时，喷嘴与受喷面的距离应保持在1.5-2.0m，此时回弹量最低，压实性最好。喷头与受喷面距离太近时，压缩空气会将刚粘在受喷面上的砼拌合料吹走，使粗骨料的回弹量增加，同时喷头与受喷面的距离还取决于拌合料的骨料粒径、颗粒级配、气压和配料的输送距离，操作手操作时可根据实际情况调节两者间的距离，直到达到最低的回弹量。

e.喷射角度

喷嘴保证与受喷面垂直，若受喷面被格栅、钢筋网覆盖时，可将喷头稍加偏斜，但不宜小于70°。

d.喷头运动方式

喷头应作连续不断的圆圈运动，并形成螺旋形转动，旋转直径约为20-30cm；后一圈压前一圈三分之一，喷射路线应分段、分部、分块按先墙后拱、自下而上地进行，呈“S”形运动。

e.喷射厚度

湿喷砼墙部一次喷层厚可达10cm，拱部一次喷层厚可达7cm，影响喷层厚度的主要因素是坍落度、速凝剂的作用效果和气温。一般8cm的坍落度可获得较厚的喷层，能保证使砼在2min内凝结的效果较好，作业面的气温在15℃以上为宜。

4）钢筋制作安装、模板的安装、C25砼浇筑

（1）钢筋施工技术要求

钢筋除锈：钢筋表面应洁净。油渍、污渍及钢筋表面的水泥砂浆、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。

钢筋的除锈，一般可通过以下两个途径：一是在钢筋冷拔或钢筋调整过程中除锈，对大量的钢筋除锈较为经济省力；二是用机械方法除锈，如采用电动除锈，除锈机除锈，对钢筋的局部除锈较为方便。此外还可采用手工除锈（用钢丝刷、砂盘）喷砂和酸洗除锈等。

（2）钢筋的绑扎接头应符合下列要求

a 搭接长度的末端与钢筋弯曲处的距离，不得小于钢筋直径的10倍；

b 受拉区域内Ⅰ、Ⅱ级钢筋接头采用焊接，施工时每个断面钢筋接头数量不大于总量的50%，且两断面间的距离不小于100cm。钢筋搭接处应在中心和两端用铁丝扎牢；

c 绑扎接头的搭接长度（La）应符合最小搭接长度的要求。

d 钢筋绑扎完经项目部质检工程师、监理组监理工程师检查合格后，开始浇筑C30混凝土，浇筑混凝土前必须预留出主筋，以便下步边墙施工。

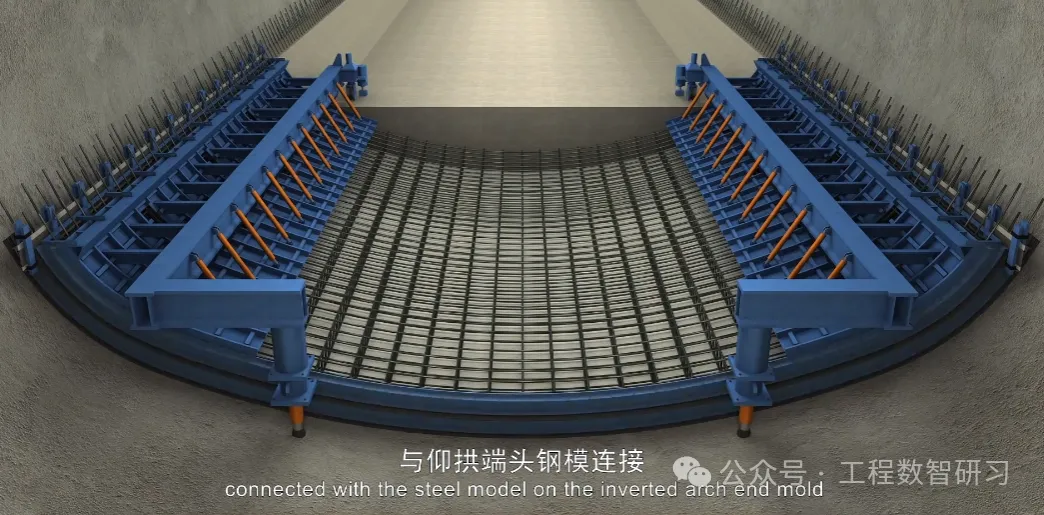

（3）模板安装加固技术要求

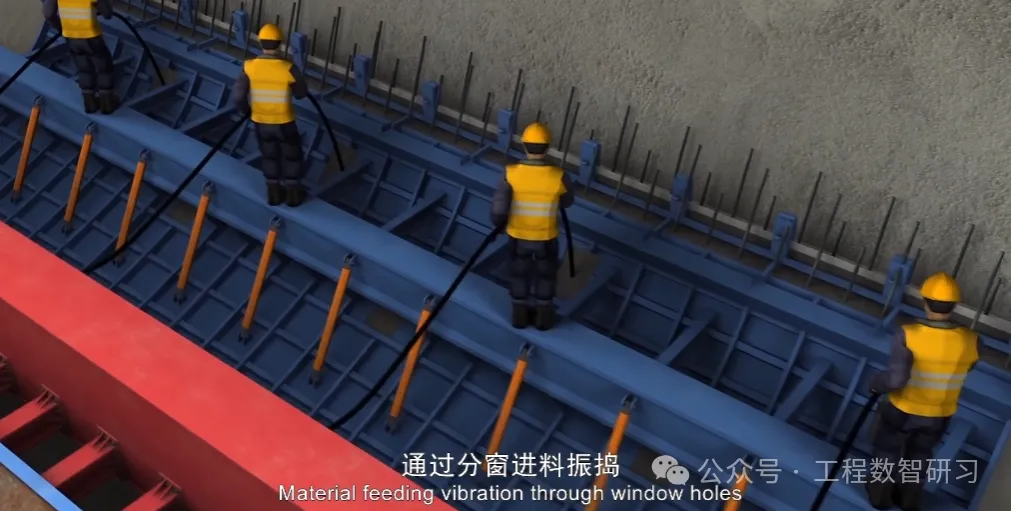

模板安装要保证支撑牢固，拼缝严密，不会产生胀模及漏浆现象；模注砼应采纳项目部中心试验室配制经监理工程师批准的施工配合比，并控制好砼的坍落度、和易性等参数，各种原材料必须从项目部指定的厂家或料场采购，应采用强制式砼搅拌机拌和，并配有电子计量仪，砼的输送采用专用砼输送车，以防砼在运输过程中发生离析，采用振动式振捣器先振捣仰拱最底部，而后逐渐往洞身拱脚处振捣，保证砼的密实性。有关砼的详细施工工艺应遵循钢筋砼施工规程，并做好取样工作。

5）浇注C15素砼、养生

仰拱的填充采用C15素砼，填充砼时应注意埋好φ116mm横向PE排水管，预留好电缆沟、边沟、中心排水沟的位置，有关模板及砼的施工参照上面所述。砼浇筑完毕后应进行为期14d的养生工作。
