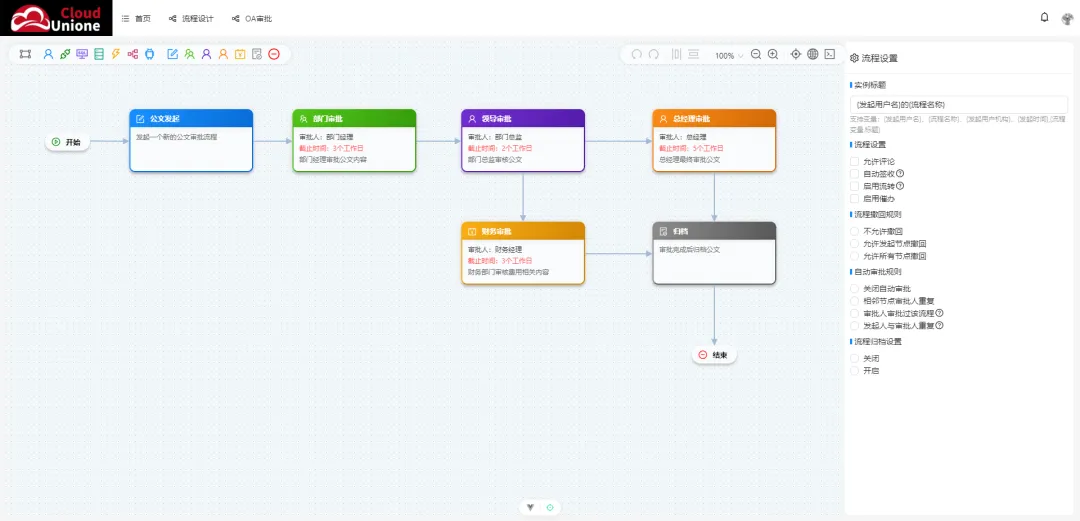

新一代 Workflow 编辑器Unione Flow Editor :OA 审批流程实现案例

<template>  <divclass="unione-flow-editor">    <UFEditorref="editorObj":value="flowChart":toolbar="toolbar"model="edit"></UFEditor>  </div></template><scriptsetuplang="ts">import { UFEditor, registerNode, registerOpts } from 'unione-flow-vue'import type { UFDefine } from 'unione-flow-vue/dist/typing'import { onMounted, ref } from 'vue'import flowJsonData from './oa.json'import Custome from './node/node.vue'import OaApprovalNode from './node/oa.vue'defineOptions({  name: 'DemoIndex',})/** * 注册自定义节点 */registerNode({  shape: 'custom',                       //节点标识  component: Custome,                    //节点组件  icon: 'AndroidOutlined',               //节点图标  width: 200,                            //节点宽度  height: 90,                            //节点高度  data: {                                //节点初始化数据    title: '自定义节点',    body: '发起人'  },  props: {                                // 节点属性架构  基础信息-base，高级设置-advanced，流程通知-notice，超时设置-time    // 属性path -> 属性控件定义{}    // 属性path:false 表示隐藏预设属性 ，eg： time:false 隐藏整个超时设置    // 属性path:{merge:'override'}        如果属性path已存在，并设置合并方式为 override 表示完全覆盖预设属性，不设置表示合并    // 属性path:{parent:'xxx.yyy'}        表示将属性path添加到xxx.yyy属性下面，作为子属性    // 属性path:{after:'xxx.yyy'}         表示将属性path添加到xxx.yyy属性后面，作为兄弟属性    'base.approve.specify': {      title: '指定审批人',                 // 属性标题      name: 'approve.specify',            // 指定属性名称，可覆盖预设名称      control: 'a-textarea',              // 属性设置控件名称，vue全局注册      after: 'base.approve.handlerType',  // 指定当前属性显示位置，在base.approve.handlerType后面显示      props: {                            // 属性设置控件属性        required: true,        help: '通过选定的成员，作为审批人'      },      event: {        /**         * 动态显示/隐藏逻辑         * @param val       属性值         * @param formValue 表单值         * @return true-显示，false-隐藏         */        visible: (val: any, formValue: any) => {          // 根据业务逻辑判断是否显示          return formValue.approve?.handlerType === 'specify'        },        /**         * 动态设置属性标题         * @param val       属性值         * @param formValue 表单值         * @return 返回性标题         */        title: (val: any, formValue: any) => {          // 根据业务动态显示属性标题          return '指定审批人'        },        /**         * 校验属性是否必填         * @param val       属性值         * @param formValue 表单值         * @return true-必填，false-非必填         */        required: (val: any, formValue: any) => {          // 根据业务逻辑判断是否必填          return true        },        /**         * 监听属性值变化         * @param val       属性值         * @param formValue 表单值         */        change: (val: any, formValue: any) => {          // 业务处理逻辑        },        /**         * 校验指定审批人是否为空         * @param val       属性值         * @param formValue 表单值         * @returns 校验异常信息 false表示校验通过         */        validate: (val: any, formValue: any) => {          if (!val) {            return '指定审批人不能为空'          }          // 其他复杂业务逻辑          return false        }      }    },  }})// 注册OA审批节点类型const oaNodeTypes = [  {    shape: 'oa-initiate',    title: '公文发起',    icon: 'FormOutlined',    data: {      title: '公文发起',      description: '发起新的公文审批流程',      formType: 'dynamic'    }  },  {    shape: 'oa-department',    title: '部门审批',    icon: 'TeamOutlined',    data: {      title: '部门审批',      approver: '部门经理',      deadline: '3个工作日',      description: '部门负责人审批',      formType: 'dynamic'    }  },  {    shape: 'oa-leader',    title: '分管领导审批',    icon: 'UserOutlined',    data: {      title: '分管领导审批',      approver: '分管领导',      deadline: '5个工作日',      description: '分管领导审批',      formType: 'dynamic'    }  },  {    shape: 'oa-general-manager',    title: '总经理审批',    icon: 'UserOutlined',    data: {      title: '总经理审批',      approver: '总经理',      deadline: '7个工作日',      description: '总经理审批',      formType: 'dynamic'    }  },  {    shape: 'oa-finance',    title: '财务审批',    icon: 'AccountBookOutlined',    data: {      title: '财务审批',      approver: '财务总监',      deadline: '3个工作日',      description: '财务部门审批',      formType: 'dynamic'    }  },  {    shape: 'oa-archive',    title: '归档',    icon: 'FileDoneOutlined',    data: {      title: '归档',      description: '公文归档保存',      formType: 'dynamic'    }  }]// 注册所有OA审批节点oaNodeTypes.forEach(type => {  registerNode({    shape: type.shape,    component: OaApprovalNode,    icon: type.icon,    width: 220,    height: 113,    data: type.data,    props: {      // 基础信息      'base.approver': {        title: '审批人',        control: 'a-input',        props: {          placeholder: '请输入审批人姓名或部门'        },        event: {          visible: (val: any, formValue: any) => {            // 公文发起和归档节点不需要审批人            return ['oa-initiate', 'oa-archive'].indexOf(formValue.shape) === -1          },          required: (val: any, formValue: any) => {            return ['oa-initiate', 'oa-archive'].indexOf(formValue.shape) === -1          }        }      },      'base.deadline': {        title: '审批期限',        control: 'a-select',        props: {          options: [            { value: '1', label: '1个工作日' },            { value: '3', label: '3个工作日' },            { value: '5', label: '5个工作日' },            { value: '7', label: '7个工作日' },            { value: '14', label: '14个工作日' }          ]        },        event: {          visible: (val: any, formValue: any) => {            // 公文发起和归档节点不需要审批期限            return ['oa-initiate', 'oa-archive'].indexOf(formValue.shape) === -1          }        }      },      'base.description': {        title: '节点描述',        control: 'a-textarea',        props: {          placeholder: '请输入节点描述信息',          rows: 3        }      },      // 高级设置      'advanced.notify.enable': {        title: '启用通知',        control: 'a-switch',        props: {          defaultChecked: true        }      },      'advanced.notify.type': {        title: '通知方式',        control: 'a-checkbox-group',        props: {          options: [            { label: '邮件', value: 'email' },            { label: '短信', value: 'sms' },            { label: '系统消息', value: 'system' }          ]        },        event: {          visible: (val: any, formValue: any) => {            return formValue.advanced?.notify?.enable === true          }        }      },      // 流程通知      'notice.approve': {        title: '审批通知',        control: 'a-textarea',        props: {          placeholder: '审批通知内容',          rows: 3        },        event: {          visible: (val: any, formValue: any) => {            return ['oa-initiate', 'oa-archive'].indexOf(formValue.shape) === -1          }        }      },      'notice.complete': {        title: '完成通知',        control: 'a-textarea',        props: {          placeholder: '流程完成通知内容',          rows: 3        }      }    }  })})/** * 注册节点操作 */registerOpts({  name: 'custom',                          //操作名称，和节点标识保持一致  title: '自定义节点',                      //操作标题  icon: 'AndroidOutlined',                 //操作图标  color: '#1890ff',                        //图标颜色  // click:()=>{                           //点击事件，默认：添加节点，覆盖后仅触发点击事件  //   alert(22)  // }})// 注册OA审批节点操作const oaNodeColors: Record<string, string> = {  'oa-initiate': '#1890ff',  'oa-department': '#52c41a',  'oa-leader': '#722ed1',  'oa-general-manager': '#fa8c16',  'oa-finance': '#faad14',  'oa-archive': '#8c8c8c'}oaNodeTypes.forEach(type => {  registerOpts({    name: type.shape,    title: type.title,    icon: type.icon,    color: oaNodeColors[type.shape] || '#1890ff'  })})/** * 注册工具栏 */const toolbar = ref<any>([  { name: 'end', index: 20 },  {    widget: 'AndroidOutlined',            //工具栏图标    name: 'custom',                       //操作名称，和节点标识保持一致    title: '自定义节点',                   //操作标题    location: 'left',                     //工具栏位置，left-左侧，right-右侧    props: {                              //工具栏图标属性      style: {        color: '#1890ff',      }    },  },  // OA审批流程工具栏  {    widget: 'a-divider',    location: 'left',    props: {      type: 'vertical',    }  },  ...oaNodeTypes.map(type => ({    widget: type.icon,    name: type.shape,    title: type.title,    location: 'left',    props: {      style: {        color: oaNodeColors[type.shape] || '#1890ff',      }    }  }))])/** * 编辑器对象 * 方法介绍： * toJSON:          获取流程图数据 * fromJSON:        加载流程图数据 * getNodes:        获取所有节点 * setActiveNode:   设置当前活动节点 * onActiveNode:    监听当前活动节点变化 * onActiveRoute:   监听当前活动路由变化 * on:              监听事件(event:string,callback) * trigger:         触发事件(event:string,data:any) */const editorObj = ref()/** * 流程图表数据 */const flowChart = ref<UFDefine>(flowJsonData)onMounted(() => {})</script><stylelang="less"scoped>.unione-flow-editor {  height: 100%;  overflow: hidden;}:deep(.unione-flow-node-opts) {  width: 140px;}</style>

<template>  <Nodeclass="unione-flow-node-oa-approval node-box">    <template #default="{ data, node }">      <divclass="head":class="`node-{data.status}`">{{          getStatusText(data.status) }}</span>      </div>      <divclass="body":class="`node-${node.shape}`">        <divv-if="data.approver"class="approver">审批人：{{ data.approver }}</div>        <divv-if="data.deadline"class="deadline">截止时间：{{ data.deadline }}</div>        <divv-if="data.description"class="description">{{ data.description }}</div>      </div>    </template>  </Node></template><scriptsetuplang="ts">import { Node } from 'unione-flow-vue'import { inject } from 'vue';import {  FormOutlined,  TeamOutlined,  UserOutlined,  AccountBookOutlined,  FileDoneOutlined,  CheckCircleOutlined} from '@ant-design/icons-vue'defineOptions({  name: 'UnioneFlowNodeOaApproval',})/** * 获得流程图编辑器对象 */const flowGraph = inject<Function>('flowGraph')/** * 节点颜色映射 */const oaNodeColors: Record<string, string> = {  'oa-initiate': '#1890ff',  'oa-department': '#52c41a',  'oa-leader': '#722ed1',  'oa-general-manager': '#fa8c16',  'oa-finance': '#faad14',  'oa-archive': '#8c8c8c'}/** * 根据节点类型获取图标 */const getNodeIcon = (nodeType: string) => {  switch (nodeType) {    case 'oa-initiate':      return FormOutlined    case 'oa-department':      return TeamOutlined    case 'oa-leader':      return UserOutlined    case 'oa-general-manager':      return UserOutlined    case 'oa-finance':      return AccountBookOutlined    case 'oa-archive':      return FileDoneOutlined    default:      return FormOutlined  }}/** * 获取状态文本 */const getStatusText = (status: string) => {  const statusMap: Record<string, string> = {    'pending': '待审批',    'running': '审批中',    'completed': '已完成',    'rejected': '已拒绝',    'backed': '已退回'  }  return statusMap[status] || '未知状态'}</script><stylelang="less"scoped>.unione-flow-node-oa-approval {  width: 220px;  background-color: #FFFFFF98;  border-radius: 10px;  .head {    display: flex;    flex-direction: row;    padding: 5px 10px;    background-image: linear-gradient(to right, #1890ff, #096dd9);    box-shadow: 0px 0px 10px 0px rgba(0, 0, 0, 0.1);    border-top: solid 2px transparent;    border-top-left-radius: 10px;    border-top-right-radius: 10px;    height: 32px;    /* 添加固定高度 */    align-items: center;    /* 确保内容垂直居中 */    .icon {      color: #fff;      width: 20px;      height: 20px;      margin-right: 5px;      font-weight: bold;    }    .title {      font-size: 13px;      font-weight: bold;      color: #fff;    }  }  .body {    height: 80px;    padding: 8px 10px;    box-shadow: 0px 0px 10px 0px rgba(0, 0, 0, 0.1);    border-bottom-left-radius: 10px;    border-bottom-right-radius: 10px;    font-size: 12px;    line-height: 1.5;    overflow-y: auto;    /* 当内容超出时显示垂直滚动条 */    .approver {      color: #333;      margin-bottom: 2px;    }    .deadline {      color: #ff4d4f;      margin-bottom: 2px;    }    .description {      color: #666;      margin-bottom: 2px;    }  }  .head .status {    font-size: 11px;    padding: 2px 6px;    border-radius: 10px;    margin-left: 5px;  }  .head .status-pending {    background-color: #faad14;    color: #fff;  }  .head .status-running {    background-color: #1890ff;    color: #fff;  }  .head .status-completed {    background-color: #52c41a;    color: #fff;  }  .head .status-rejected {    background-color: #f5222d;    color: #fff;  }  .head .status-backed {    background-color: #fa8c16;    color: #fff;  }  // OA节点类型样式  .head.node-oa-initiate {    background-image: linear-gradient(to right, #1890ff, #096dd9);    border-left: solid 2px #1890ff;    border-right: solid 2px #096dd9;  }  .body.node-oa-initiate {    border-left: solid 2px #1890ff;    border-right: solid 2px #096dd9;    border-bottom: solid 2px #096dd9;  }  .head.node-oa-department {    background-image: linear-gradient(to right, #52c41a, #389e0d);    border-left: solid 2px #52c41a;    border-right: solid 2px #389e0d;  }  .body.node-oa-department {    border-left: solid 2px #52c41a;    border-right: solid 2px #389e0d;    border-bottom: solid 2px #389e0d;  }  .head.node-oa-leader {    background-image: linear-gradient(to right, #722ed1, #531dab);    border-left: solid 2px #722ed1;    border-right: solid 2px #531dab;  }  .body.node-oa-leader {    border-left: solid 2px #722ed1;    border-right: solid 2px #531dab;    border-bottom: solid 2px #531dab;  }  .head.node-oa-general-manager {    background-image: linear-gradient(to right, #fa8c16, #d46b08);    border-left: solid 2px #fa8c16;    border-right: solid 2px #d46b08;  }  .body.node-oa-general-manager {    border-left: solid 2px #fa8c16;    border-right: solid 2px #d46b08;    border-bottom: solid 2px #d46b08;  }  .head.node-oa-finance {    background-image: linear-gradient(to right, #faad14, #d48806);    border-left: solid 2px #faad14;    border-right: solid 2px #d48806;  }  .body.node-oa-finance {    border-left: solid 2px #faad14;    border-right: solid 2px #d48806;    border-bottom: solid 2px #d48806;  }  .head.node-oa-archive {    background-image: linear-gradient(to right, #8c8c8c, #595959);    border-left: solid 2px #8c8c8c;    border-right: solid 2px #595959;  }  .body.node-oa-archive {    border-left: solid 2px #8c8c8c;    border-right: solid 2px #595959;    border-bottom: solid 2px #595959;  }}</style>

{  "nodes": [    {      "data": {        "title": "开始",        "sn": "start"      },      "sn": "start",      "types": "start",      "title": "开始",      "attr": {        "parent": "group1",        "position": {          "x": 69.99999999999977,          "y": 161.5        },        "size": {          "width": 80,          "height": 30        }      }    },    {      "data": {        "title": "公文发起",        "description": "发起一个新的公文审批流程",        "formType": "dynamic",        "sn": "node-1"      },      "sn": "node-1",      "types": "oa-initiate",      "title": "公文发起",      "attr": {        "position": {          "x": 220,          "y": 120        },        "size": {          "width": 220,          "height": 113        }      }    },    {      "data": {        "title": "部门审批",        "approver": "部门经理",        "deadline": "3个工作日",        "description": "部门经理审批公文内容",        "formType": "dynamic",        "sn": "node-2"      },      "sn": "node-2",      "types": "oa-department",      "title": "部门审批",      "attr": {        "position": {          "x": 510,          "y": 120        },        "size": {          "width": 220,          "height": 113        }      }    },    {      "data": {        "title": "领导审批",        "approver": "部门总监",        "deadline": "2个工作日",        "description": "部门总监审核公文",        "formType": "dynamic",        "sn": "node-3"      },      "sn": "node-3",      "types": "oa-leader",      "title": "领导审批",      "attr": {        "position": {          "x": 810,          "y": 120        },        "size": {          "width": 220,          "height": 113        }      }    },    {      "data": {        "title": "总经理审批",        "approver": "总经理",        "deadline": "5个工作日",        "description": "总经理最终审批公文",        "formType": "dynamic",        "sn": "node-4"      },      "sn": "node-4",      "types": "oa-general-manager",      "title": "总经理审批",      "attr": {        "position": {          "x": 1150,          "y": 120        },        "size": {          "width": 220,          "height": 113        }      }    },    {      "data": {        "title": "财务审批",        "approver": "财务经理",        "deadline": "3个工作日",        "description": "财务部门审核费用相关内容",        "formType": "dynamic",        "sn": "node-5"      },      "sn": "node-5",      "types": "oa-finance",      "title": "财务审批",      "attr": {        "position": {          "x": 810,          "y": 320        },        "size": {          "width": 220,          "height": 113        }      }    },    {      "data": {        "title": "归档",        "description": "审批完成后归档公文",        "formType": "dynamic",        "sn": "node-6"      },      "sn": "node-6",      "types": "oa-archive",      "title": "归档",      "attr": {        "position": {          "x": 1150,          "y": 320        },        "size": {          "width": 220,          "height": 113        }      }    },    {      "data": {        "title": "结束",        "sn": "d89c29cc-ab3c-4895-9f4e-beaca5a78e73"      },      "sn": "d89c29cc-ab3c-4895-9f4e-beaca5a78e73",      "types": "end",      "title": "结束",      "attr": {        "position": {          "x": 1220,          "y": 540        },        "size": {          "width": 80,          "height": 30        }      }    }  ],  "routes": [    {      "data": {        "title": "发起 -> 部门审批",        "sn": "route-1"      },      "sn": "route-1",      "title": "发起 -> 部门审批",      "attr": {        "source": {          "cell": "node-1",          "port": "right"        },        "target": {          "cell": "node-2",          "port": "left"        }      }    },    {      "data": {        "title": "部门审批 -> 领导审批",        "sn": "route-2"      },      "sn": "route-2",      "title": "部门审批 -> 领导审批",      "attr": {        "source": {          "cell": "node-2",          "port": "right"        },        "target": {          "cell": "node-3",          "port": "left"        }      }    },    {      "data": {        "title": "领导审批 -> 总经理审批",        "sn": "route-3"      },      "sn": "route-3",      "title": "领导审批 -> 总经理审批",      "attr": {        "source": {          "cell": "node-3",          "port": "right"        },        "target": {          "cell": "node-4",          "port": "left"        }      }    },    {      "data": {        "title": "领导审批 -> 财务审批",        "sn": "route-4"      },      "sn": "route-4",      "title": "领导审批 -> 财务审批",      "attr": {        "source": {          "cell": "node-3",          "port": "bottom"        },        "target": {          "cell": "node-5",          "port": "top"        }      }    },    {      "data": {        "title": "总经理审批 -> 归档",        "sn": "route-5"      },      "sn": "route-5",      "title": "总经理审批 -> 归档",      "attr": {        "source": {          "cell": "node-4",          "port": "bottom"        },        "target": {          "cell": "node-6",          "port": "top"        }      }    },    {      "data": {        "title": "财务审批 -> 归档",        "sn": "route-6"      },      "sn": "route-6",      "title": "财务审批 -> 归档",      "attr": {        "source": {          "cell": "node-5",          "port": "right"        },        "target": {          "cell": "node-6",          "port": "left"        }      }    },    {      "sn": "b20aa483-961a-475b-86f8-6930b701e857",      "attr": {        "source": {          "cell": "node-6",          "port": "bottom"        },        "target": {          "cell": "d89c29cc-ab3c-4895-9f4e-beaca5a78e73",          "port": "top"        }      }    },    {      "sn": "b8fb5a28-d066-4226-a103-5085dec4c116",      "attr": {        "source": {          "cell": "start",          "port": "right"        },        "target": {          "cell": "node-1",          "port": "left"        }      }    }  ],  "setting": {    "title": "{发起用户名}的{流程名称}"  }}
