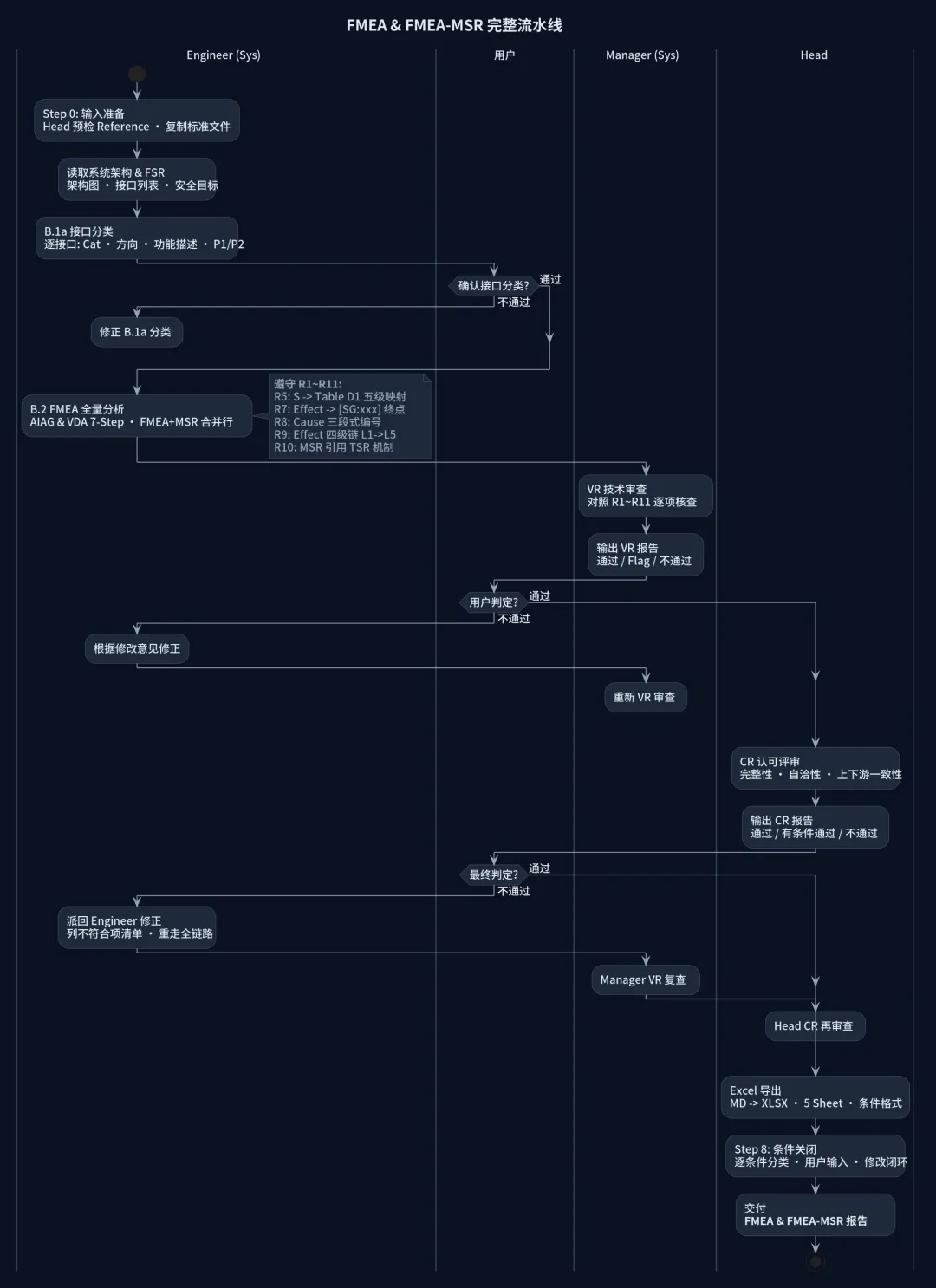

FMEA & FMEA-MSR 完整工作流

FMEA & FMEA-MSR 完整规则清单（R1～R11）

基于 ISO 26262 / AIAG & VDA FMEA Handbook / P016 Cluster 实战经验整理

R1～R11 速查

规则	约束内容	关键点	引用文件
R1 范围	全部要素都要分析，含 QM 元件	QM 故障可传播到安全链路	—
R2 接口方向	Cat1-3,5-7 仅输出；Cat4 双向 TX+RX	TX=RX 数量校验	—
R3 FM 来源	P1→安全手册；P2→标准化源	同类别 FM 集强制一致	interface-failure-mode-sources.md
R4 合并模板	FMEA+MSR 同行，DC 在 MSR 段	不可 MSR 独立成章	—
R5 严重度 S	FSR→违背类型→Table D1 五级映射	禁止二值化 S=10	AIAG&VDA Handbook
R6 诊断覆盖率 DC	文档值优先，否则 Annex D 默认	必须标注来源	ISO 26262-5 Annex D
R7 Effect 终点	追踪到 SG 终点 + [SG:xxx] 引用	不可停在中间元件	—
R8 Cause 三段式	输出端IC / 传递链路 / 接收端IC	系统级锁定 + 物理一致性	FMEA_Cause_Lookup_Table.md
R9 Effect 四级链	L1→L5 逐级推导不跳层	3-5 个箭头	FMEA_Effect_Determination_Charter.md
R10 TSR 机制绑定	MSR 仅用 TSR 已声明机制	无 TSR→DC=N/A	TSR_{project}.md
R11 发生度 O	Table D2 判定，车规IC→O=3-4	不可凭经验给分	AIAG&VDA Handbook

逐条详解

R1 — 范围完整性

架构中全部要素都要分析，包括 QM 元件。QM 元件故障同样能传播到安全链路，不可跳过。Engineer 跳过 QM 元件 → VR 直接判定范围不完整。

R2 — 接口方向

Cat 1–3、5–7：仅分析输出方向，排除输入接口（输入已在源端分析过，重复分析导致范围爆炸）。

Cat 4（Communication — I2C/SPI/CAN 等）：强制双向 TX+RX，两端各占一行独立分析。ISO 26262-11 Table 30 明确列出 COM_TX_FM + COM_RX_FM。B.1a 提交前 grep 校验 Cat4 TX 条目数 = RX 条目数。

R3 — FM 来源合法性

P1 元件（有安全手册的 IC）：FM 从安全手册取。手册只描述检测机制未列 FM 的，从接口功能推导 FM，但 Detection 列引用手册中的机制。

P2 元件（无安全手册）：FM 从标准化源取。通信外设看 Table 30，模拟/电源/振荡器看 Table 36，GPIO/PWM 用 HAZOP guide words。

同类别所有 P2 接口必须用完全相同的 FM 集。不适用也显式标注 N/A + 理由。例：Cat 2 的 18 个 GPIO 接口，每个都必须含 6 个 HAZOP words。

R4 — 合并模板

FMEA 和 MSR 是同一张表的不同列段，不可写成独立章节。

列段	列号	列名
FMEA 段	1–9	FMEA# \| IF \| Effect \| S \| Mode \| Cause \| Prevention \| O \| D \| AP
MSR 段	10–17	MSR# \| Monitoring \| Response \| Mitigated Effect \| DC \| F \| M \| AP

DC（Diagnostic Coverage）属于 MSR 段，在 Mitigated Effect 之后，不在 FMEA 段。旧格式中 DC 在 O 和 D 之间是错误的。

R5 — 严重度 S

S 值依据 FSR → 违背类型 → AIAG & VDA Handbook Table D1 五级映射，由 Effect 链终点后果判定。禁止二值化”违背 SG→S=10″。

S	违背类型	典型场景
10	信息错误	LVDS 数据损坏 → 图标显示错误 → [SG: xxx violated]
8	信息丧失	电源掉电 → 屏幕全黑 → [SG: xxx violated]
6	诊断丧失	GPIO 诊断信号失效 → 故障无法检测
5	诊断降级	诊断覆盖率下降 → 部分故障漏检
4	无安全影响	QM 功能受影响，不违背任何 SG

B.1a 阶段不分配接口级 S 值。S 在 B.2 阶段按每条 FM 的 Effect 链终点后果匹配类型后分配，同一接口不同 FM 的 S 可以不同。

R6 — 诊断覆盖率 DC

每个 DC 值必须标注来源：

·P1 元件：标注文档名 + 章节（如 NXP S32K312 Safety Manual §3.4.2）

·P2 元件：标注 Annex D 表格号（如 ISO 26262-5 Annex D, Table D.4 — E2E Communication Protection）

·无安全手册覆盖 → 标记“Annex D 默认值，待确认“

R7 — Effect 终点

R7a：Effect 必须追踪到安全目标违背或功能失效终点，不可停在中间元件。

R7b：Effect 末尾必须显式引用 [SG: xxx violated] / [not violated] / [待确认]。无 SG 引用 → FAIL。

R8 — Cause 三段式编号

每条 Cause 同一列三段式编号，锁定系统级，不涉及 IC 内部电路（留给硬件 FMEDA）：

1. 输出端IC 故障：[元件名] 故障 — [功能表现]2. 传递链路：[链路类型] 异常 — [功能表现]3. 接收端IC 故障：[元件名] 故障 — [功能表现]

子规则	约束
R8a	同 FM 同 Cause，从 Lookup Table 取模板
R8b	P1 例外，安全手册替换对应段
R8c	系统级锁死 — IC 故障仅功能描述，禁止内部子电路术语
R8d	通信双向 — Cat 4 TX+RX 各一行，独立三段式
R8e	无关段省略 — 不涉及的段标 —
R8f	传递链路必须与 FM 物理逻辑一致（常高→对VDD短路；丧失→开路）

禁止出现的 IC 内部术语

电容、电阻、晶体管、寄存器、焊盘、SEU、FIFO、PLL、晶振、采样保持、调整管、移位寄存器、锁存器、反馈电阻、基准电压源、SAR、比较器阈值、ESR、PGA、缓冲器、运算放大器、Vos。

正确写法：MCU GPIO 故障 — 无输出信号（不写 MCU GPIO 输出驱动管开路）。

R9 — Effect 四级推导链

每条 Effect 按四级结构逐级推导，3–5 个箭头（→）：

L1: [FM 表现] → L2: [局部失效影响] → L3: [系统级功能影响] → L4: [驾驶员/车辆影响] → L5: [SG 判定]

子规则	约束	示例
R9a	起点固定 — 以 B.1a 确认的 FM 为起点	禁止改判 FM 名称或方向
R9b	逐级推导不跳层	禁止“3V3 过压 → 无安全图标“
R9c	元件名具体化	用 MCU/OSD IC 替代”下游 IC”
R9d	链路方向一致	追踪方向 = B.1a 确认的信号方向
R9e	SG 判定三态	violated / not violated / 待确认
R9f	无影响也需完整链	不得简写“无影响“，必须给出因果链

R10 — TSR 机制绑定

MSR 列只能使用 TSR 已声明的安全机制。TSR 必须在 B.2 分派前建立。

无 TSR 覆盖的 FM：DC=N/A, D=10, M=10。MSR 机制标注 [推荐新增— 无 TSR 对应机制]。

CR 检查：grep FMEA 中所有 DC 值，每个非 N/A 的 DC 可溯源到 TSR ID。

R11 — 发生度 O

按 AIAG & VDA Handbook Table D2 判定。车规级 IC 统一O=3–4。不可凭经验随意给分。

B.1a 接口分类规则

规则	内容
分类范围	扫描架构所有要素的输出和通信接口
Cat 1–7	Power / GPIO / Analog / Communication / PWM / Image Stream / Oscillator
P1/P2 判定	P1 = 有安全手册的 IC，P2 = 无安全手册的元件
功能描述	信号名自描述的简写，有歧义的必须完整描述
Cat 4 双向	TX+RX 各一行，提交前 grep 校验数量相等
暂停确认	分类后暂停，用户确认后才进 B.2
不做推导	不做 Effect 推导、不分配 S 值、不做影响链路预判
不确定就问	方向/Cat/归属不确定的逐条列出交用户裁决，不瞎猜

活动卡三角色分工

角色	职责	不可跨越
Engineer	执行 B.1a 分类 + B.2 全量分析，唯一产出分析内容	—
Manager	VR 技术审查，对照 R1~R11 逐项核查，输出 ✅/⚠️/❌	不修改 Engineer 产出
Head	调度 + CR 认可评审，不执行具体活动，不改任何产出	发现错误→列不符合项→派回 Engineer

修改回环铁律：每次修改必须重走 Engineer → Manager VR → Head CR 全链路，不可跳过任何环节。

关键参考文件

文件	用途	B.1a	B.2
interface-failure-mode-sources.md	7 类接口 FM 基线	✅ 查 FM	✅ 查 FM
FMEA_Cause_Lookup_Table.md	58 条 Cause 三段式模板	—	✅ 查 Cause
FMEA_Effect_Determination_Charter.md	四级 Effect 链模板	—	✅ 查 Effect
TSR_{project}.md	技术安全需求（安全机制声明）	—	✅ 查 MSR 机制
AIAG&VDA FMEA Handbook.md	DFMEA Ch.2 + FMEA-MSR Ch.4	—	✅ 方法论参考
iso-26262-5.md	Annex D — DC 默认值	—	✅ 查 DC 依据
iso-26262-11.md	Table 30/36 — FM 来源	✅ 查 FM	✅ 查 FM

────────────────────────────────────────
