第18篇 EPANET源头水质编辑器:四种注入模式详解

本文核心：源头水质是EPANET水质模拟的起点——它定义了物质以何种方式进入管网。浓度、质量注入、流量步进注入、设置点注入四种模式各有不同的数学表达和工程适用场景。选对模式，是水质模拟准确的第一步。

📌 核心主题：本质区别在于——浓度模式控制”进入节点的水是什么水质”，质量注入控制”注入多少质量”，流量步进注入按比例加药，设置点注入保证出流不”掉线”。

一、源头水质编辑器概述

源头水质编辑器用于定义从特定节点进入管网的水质源头，可应用于连接节点、水库和水池。

访问方式

选择节点 → 属性编辑器 → “源头水质”属性 → 点击省略号按钮(…)

二、EPANET四种源头模式详解

2.1 浓度模式（Concentration）

含义：固定进入节点的外部流量的浓度。

适用场景：– ✅ 水库（水源水的水质定义）– ✅ 有负需水量的连接节点（如井水注入）– ✅ 处理厂出水口

2.2 质量注入模式（Mass Injection）

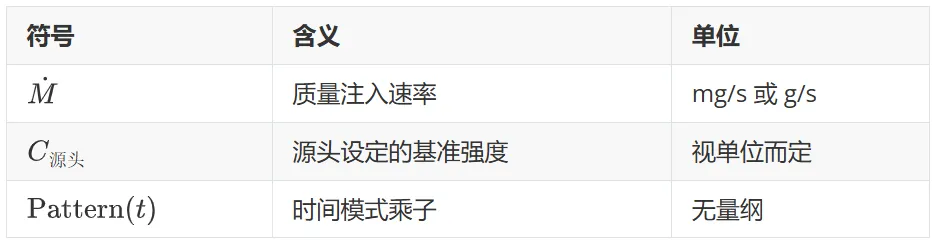

含义：固定从节点注入管网的质量流量。

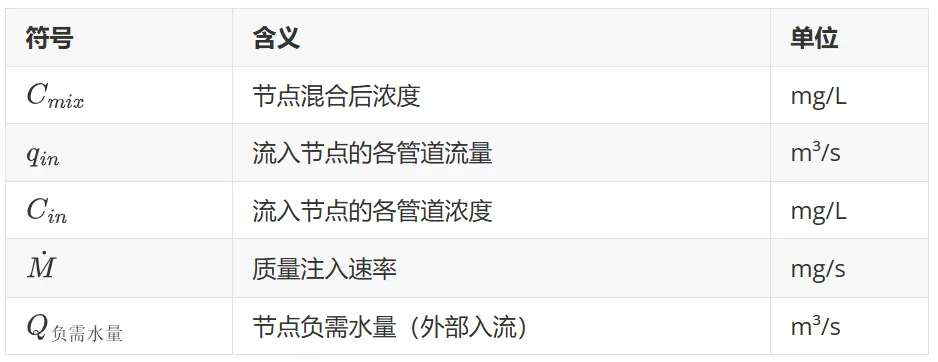

混合后节点浓度：

适用场景：– ✅ 直接向管网投加消毒剂（氯）– ✅ 示踪剂注入– ✅ 污染源模拟（恒定泄漏）

2.3 流量步进注入模式（Flow Paced Injection）

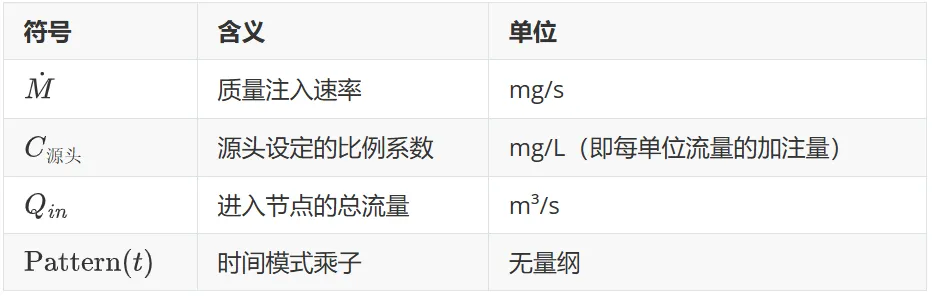

含义：注入的质量流量与节点进流总量成正比。

适用场景：– ✅ 按比例加药（加注率恒定）– ✅ 需要注入速率与进流自动同步

2.4 设置点注入模式（SetPoint Injection）

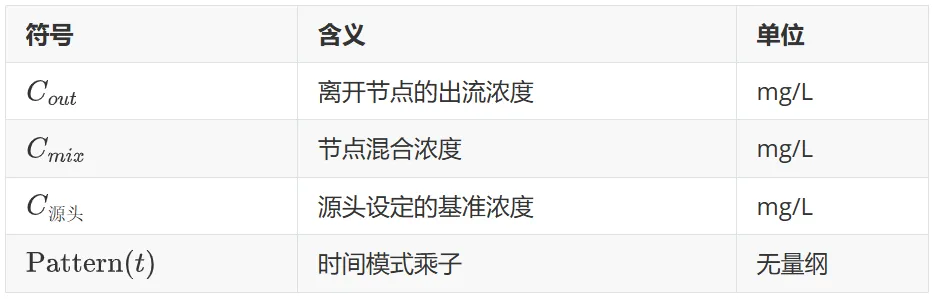

含义：保证离开节点的出流浓度不低于设定值。

适用场景：– ✅ 管网补氯站（余氯不足时补充）– ✅ 配药站（保证出流浓度下限）– ✅ 应急水质保障

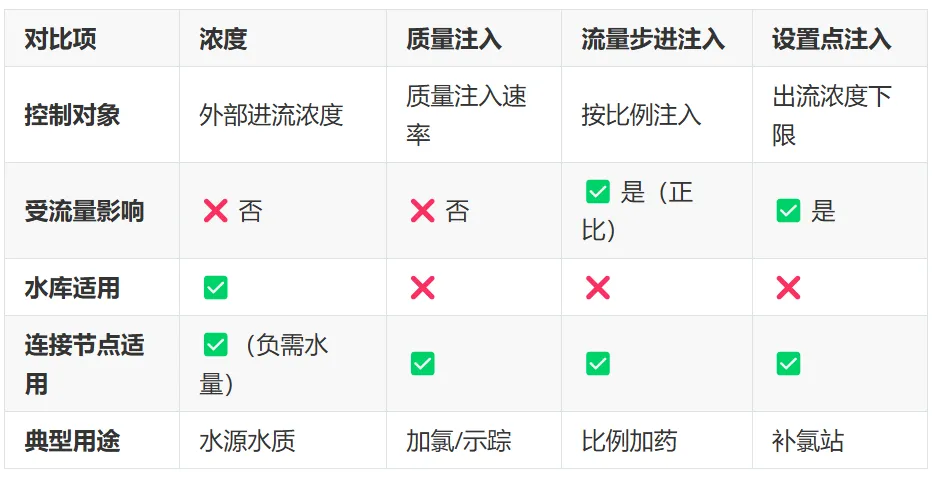

三、四种模式对比

四、时间模式的应用

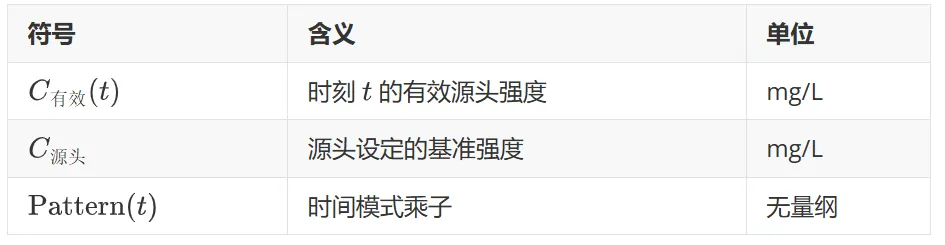

四种源头类型都可以关联一个时间模式：

• 时间模式为空 → 源头强度恒定
• 时间模式不为空 → 源头强度按乘子变化

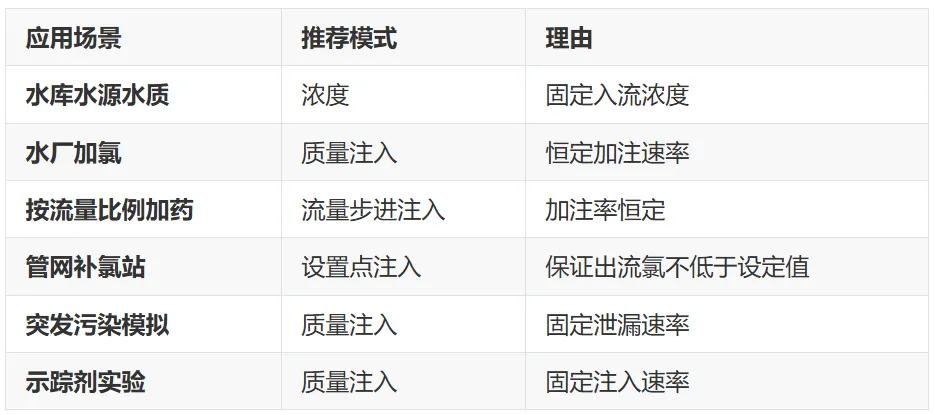

五、工程应用建议

六、常见问题

Q1：浓度模式和质量注入有什么区别？

A：浓度模式控制进入节点的外部流量的浓度（水源水），质量注入控制从节点向管网注入的质量流量（主动加药）。

Q2：设置点注入与浓度注入的本质差异？

A：浓度模式被动地设置入流浓度；设置点注入主动地保证出流不低于设定值。

Q3：能否同时使用多种源头模式？

A：每个节点只能设置一种源头类型。如果需要模拟多种物质，需要通过多次运行实现。

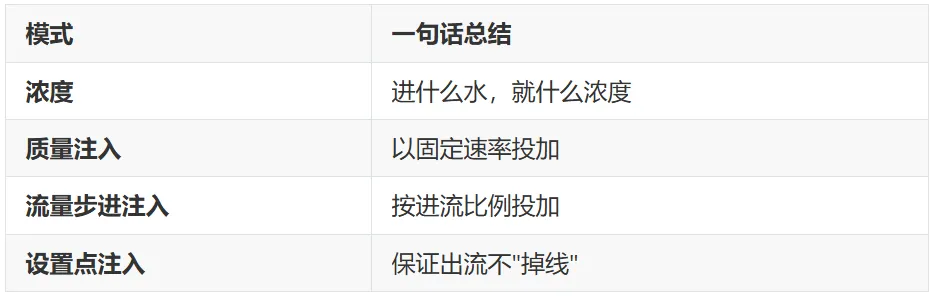

七、小结

下一篇文章，我们将介绍EPANET分析选项——水力参数完整解读。
