振动传感器安装指南

先看装好后的测量能力

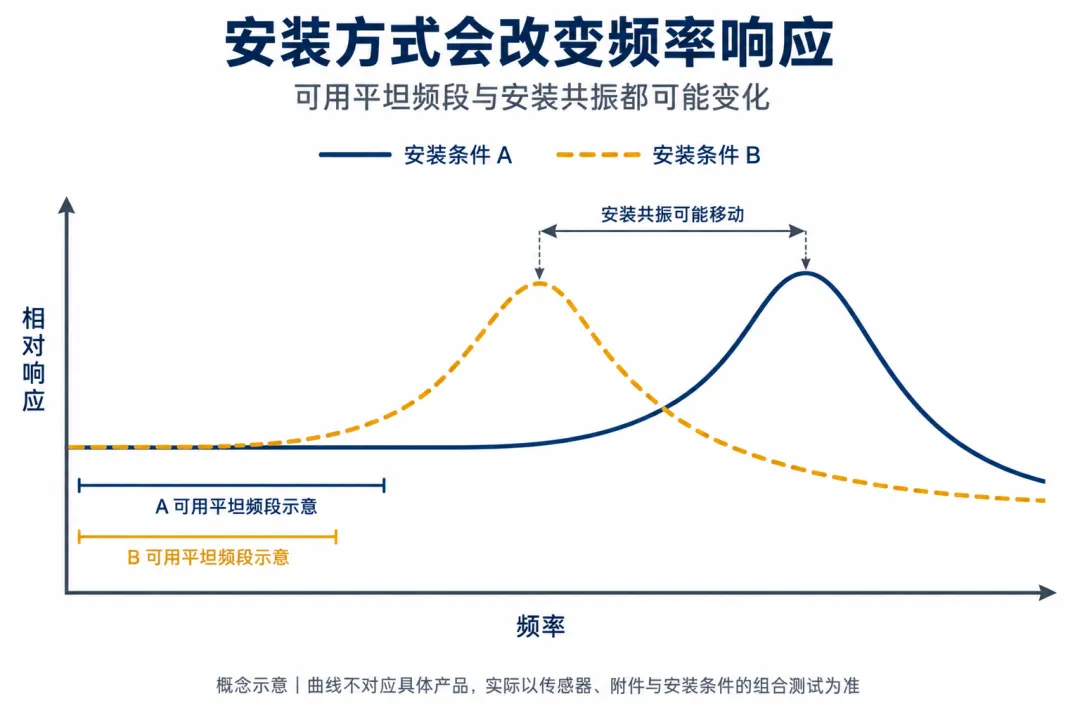

传感器参数表上的频率范围有测试条件。装到现场后，传感器、底座和接触面共同影响测量：连接变软、增加附件，都可能改变装配后的共振与频率响应。某些频率的信号可能被削弱，也可能被安装共振放大。

因此，选安装方式前先列清任务：是巡检中的总体趋势，还是需要保留较高频率成分的细节分析？然后再核对具体传感器、底座与安装条件能否覆盖目标频段。厂家图中的典型曲线有助于理解机理，不能照搬成所有产品通用的频率上限。

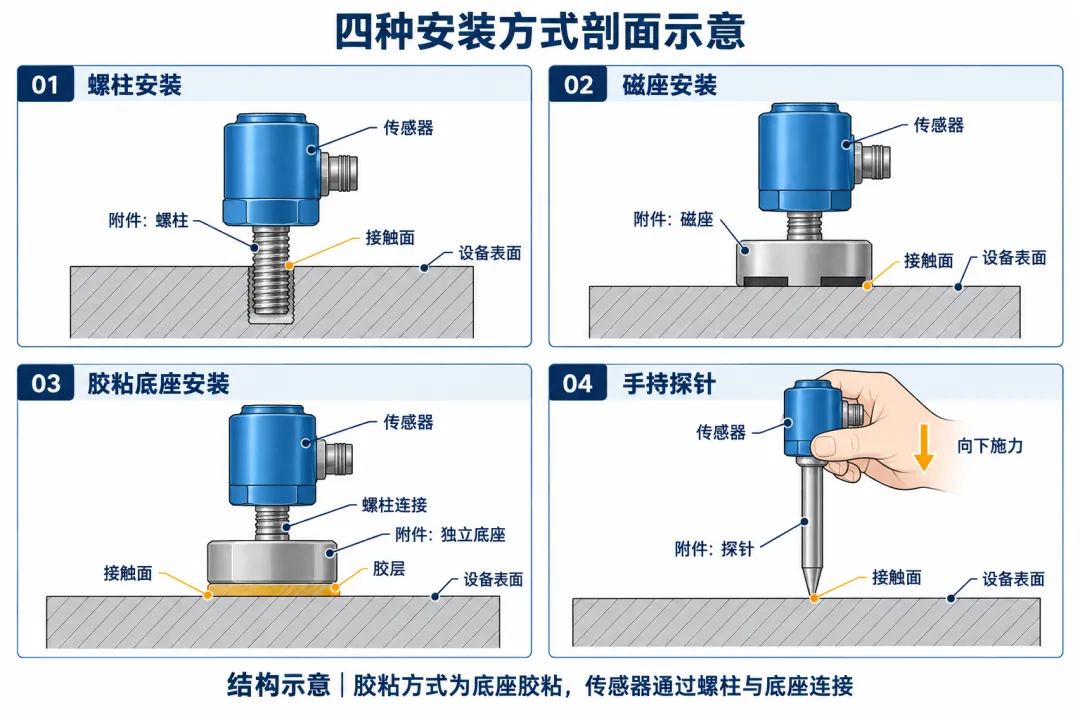

具体安装方式可以分为四种,如下图所示。选择安装方式，要同时回答三个问题：

• 目标频段能否覆盖?

• 现场能否安全实施?

• 下次能否按同样条件重复?

把这些条件写清楚，后续诊断才有可信的测量起点。

螺柱安装要把接触面做好

在设备允许加工安装面、需要长期固定测量时，螺柱通常值得优先考虑。它能提供刚性连接，有利于获得较宽的可用频率范围，但装了螺柱也不代表安装合格。

检查重点包括：

• 安装面是否平整清洁；

• 螺纹孔、螺柱长度是否符合图纸；

• 螺柱有没有提前顶到底，导致底面没有贴实；

• 拧紧力矩是否遵循该型号要求。

不要靠“再拧紧一点”补救接触不良。底面夹着毛刺或碎屑，连接质量仍会受影响。

注意钻孔、打磨等作业须经过设备方允许，并按现场停机与安全隔离要求实施，不能为了布点擅自改动设备结构。

磁座方便巡检 也需要固定规则

磁座便于移动，适合多测点巡检。使用时要确认表面可供磁吸，清理接触处，并让磁座稳定贴合。曲面可选择匹配的双轨磁座；但能贴住曲面，不代表与平面安装具有相同的频率响应。

磁座与传感器应作为组合核对适用范围。不要只凭吸力大小判断测量质量，更不要把磁吸读数与螺柱安装数据无条件接成一条趋势。安装时还应避免磁座猛地吸撞表面，以免冲击损伤传感器,可以从侧面缓慢接触。

建议给巡检测点编号，留下定位照片与方向标记；必要时采用经确认的固定测量底座。每次仍要检查底座、接触面和传感器是否完好，避免“都在轴承座附近”成为唯一定位依据。

胶粘安装要核对胶与底座

设备不便钻孔时，胶粘底座是一种可选方案。合适的硬质胶粘连接在正确使用时，可以取得较好的高频性能；软胶则可能明显降低连接刚度。判断胶粘是否适用，需要看具体连接。

实际操作应按厂家要求处理表面，确认胶种、胶层、固化条件和使用环境。还要提前考虑拆卸：独立底座可减少胶直接接触传感器底部及螺纹的风险。更换胶种或底座之后，原先确认过的测量条件也应重新检查。

手持探针适合快查 要慎用作精细比较

带加速度传感器的手持探针便于快速检查，但接触刚度与重复性有限。握持姿态、接触位置等操作变化，都可能影响结果。这种方式可能带来较大的测量误差，重复测量也存在限制。

如果任务需要稳定比较高频细节，应优先使用经过确认的固定安装。手持结果异常时，可作为进一步检查的线索；结果较低时，也不能据此排除目标频段内的问题。具体可用范围应查该探针与传感器组合的说明。

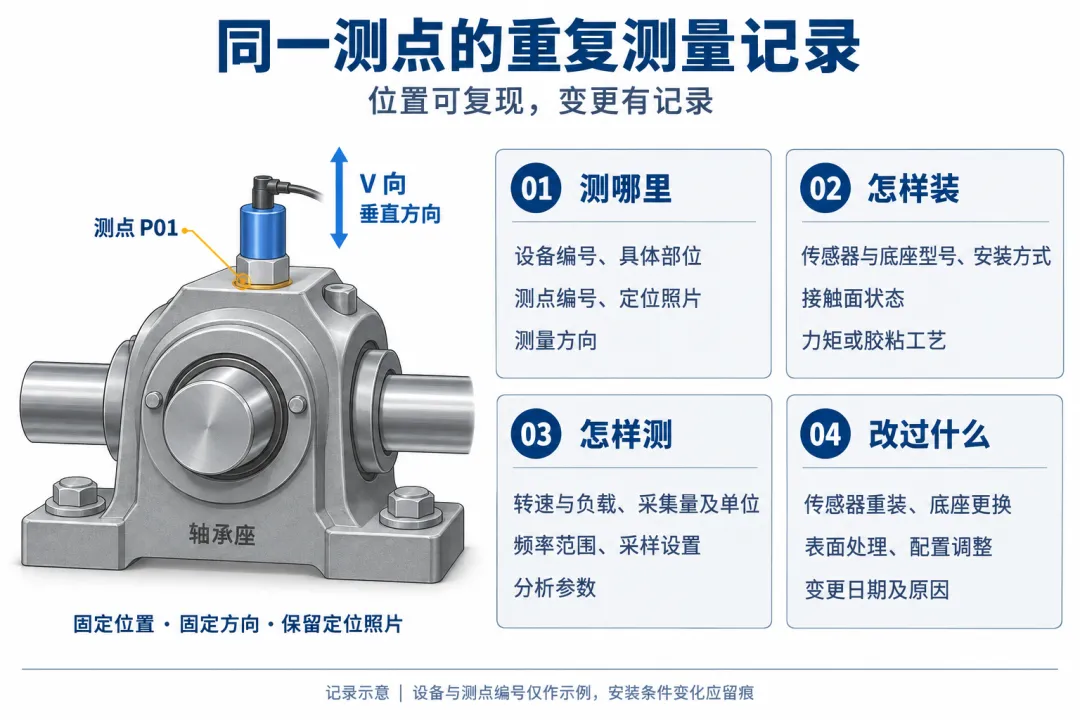

把安装一致性变成可执行的记录

下面是一份建议随巡检路线保存的小清单，便于不同人员重复同一种测量：

• 测哪里：设备编号、具体部位、测点照片、测量方向。

• 怎样装：传感器与底座型号、安装方式、接触面状态；固定安装记录所用力矩或胶粘工艺。

• 怎样测：转速与负载、采集量及单位、频率范围、采样设置和分析参数。

• 改过什么：传感器重装、底座更换、表面处理和配置调整的日期及原因。

有线传感器还要妥善固定线缆，给连接处留出合适余量，减少拉扯。

另外，磁座使用不一致会影响趋势可信度。当安装方式必须改变时，建议在安全、工况可比的条件下做新旧方法对照，保留原始波形和配置。若差异尚未解释，不要直接把趋势跳变归因于设备劣化或改善；可将新安装条件单独标记，再积累相应基线。
