高中物理|线性元件与非线性元件伏安特性曲线全总结,看懂图像稳拿分!哈喽，同学们 恒定电流里，伏安特性曲线是高考高频考点，很多同学分不清I-U图、U-I图，容易把斜率当成电阻。 本篇一次性梳理定义、图像含义、易错点、典型题型，刷题直接对照！ 伏安特性曲线：以电压U为横坐标、电流I为纵坐标画出的I-U图像（部分题目反过来画U-I图，一定要看坐标轴！） ✅ 反映导体电流随两端电压变化的规律 ✅线性元件：I-U是一条过原点直线 → 电阻不变（定值电阻） ✅非线性元件：I-U是曲线 → 电阻随电压/温度变化（小灯泡、二极管）
曲线特点：向上弯曲
原因：电压升高→电流变大→灯丝温度升高→金属电阻率变大→电阻变大 👉 I-U图像：越往右上角，连线斜率越小，电阻越大。
正向：电压超过开启电压才有明显电流； 反向：电压不大时电流几乎为0，反向击穿后电流骤增。

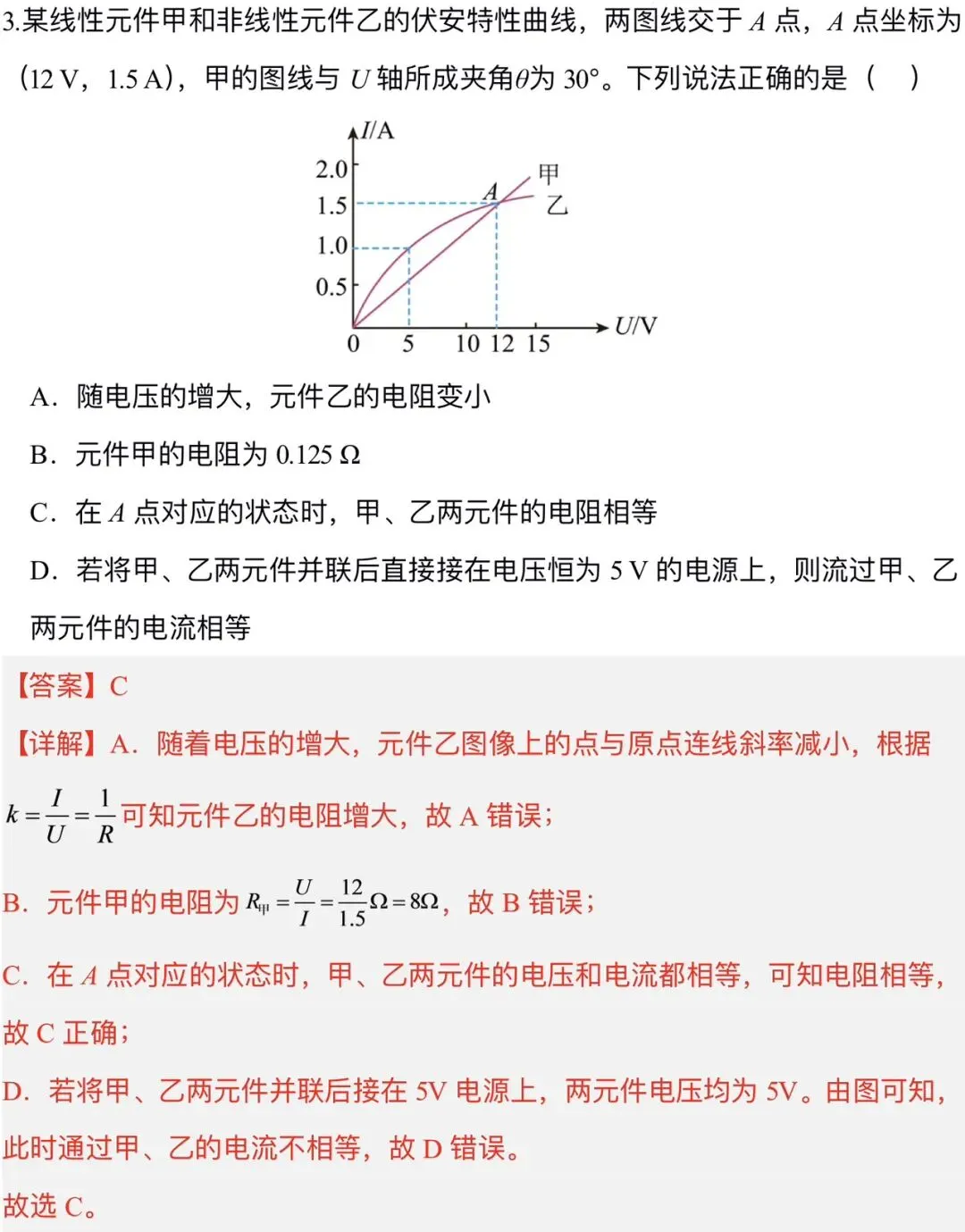

⭐ 这个交点是高频大题考点！后续学习闭合电路欧姆定律会讲 把电源（E,r）和元件串联，将电源的路端电压U-I图像和元件I-U图画在同一坐标系： ✅交点坐标：元件真实工作电压、真实工作电流 ✅ 元件功率：
✅ 电源输出功率：等于元件功率（不计导线电阻） ❌ 错误1：把曲线切线斜率当成电阻 ✅ 正确：原点连线斜率
❌ 错误2：非线性元件不能用R=U/I ✅ 正确：欧姆定律
对非线性元件不成立，但任意时刻电阻定义式R=U/I永远能用 ❌ 错误3：灯泡电压加倍，电流也加倍 ✅ 正确：温度升高，电阻变大，电流增加量小于倍数 💡小练习

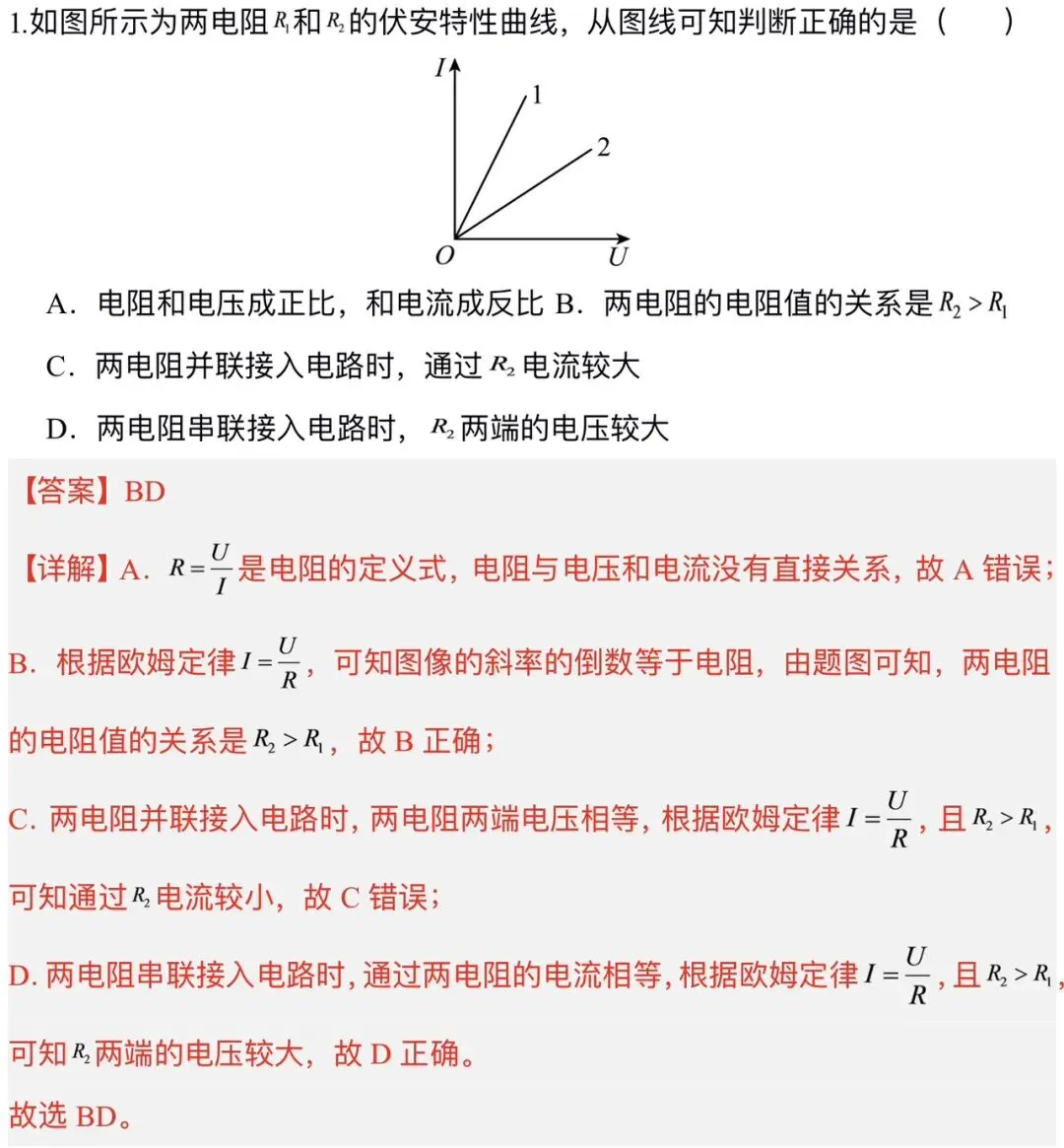

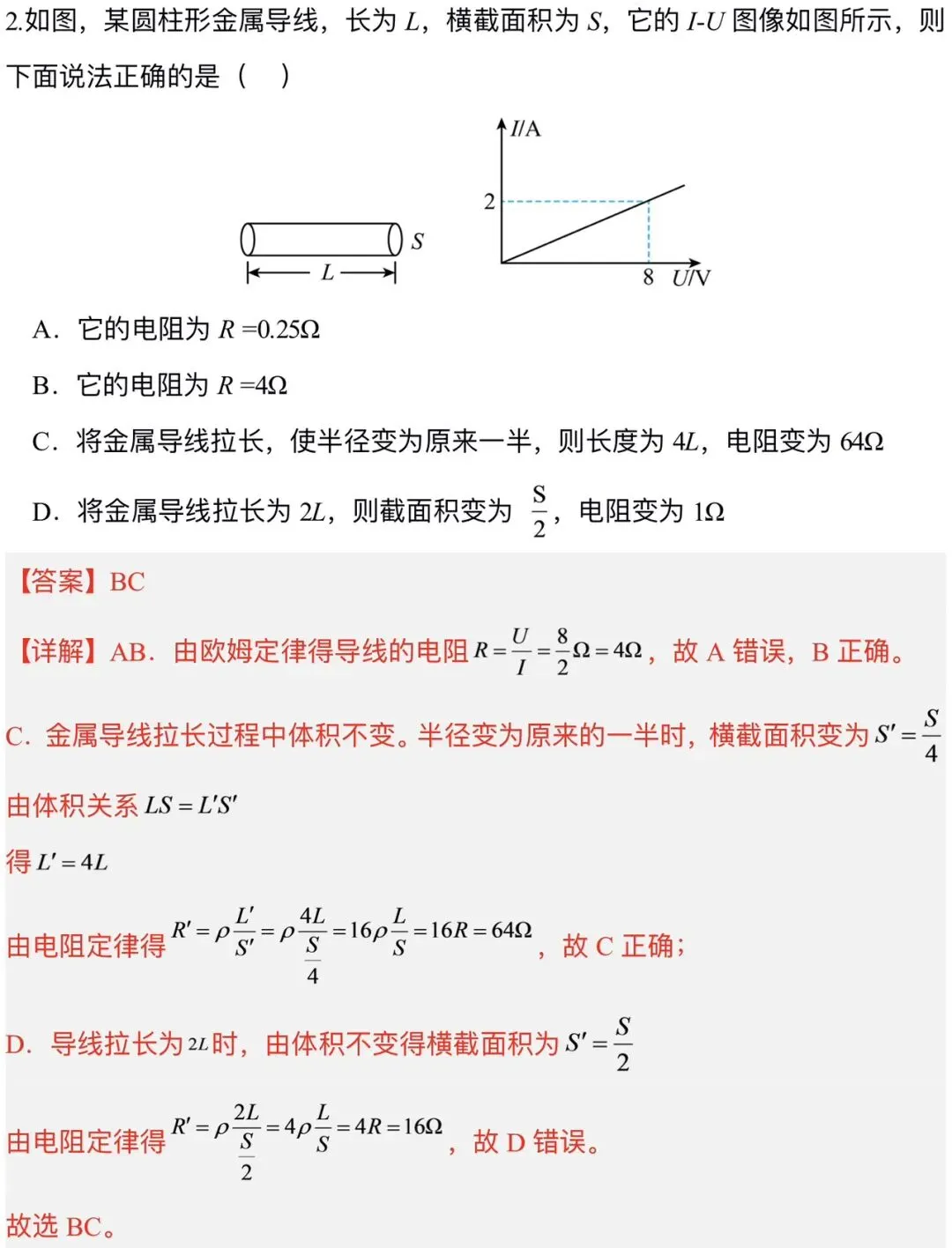

写在最后： 伏安特性曲线本质就是图像信息读取，做题第一步先看坐标轴！ 曲线类题目，电阻永远看该点与原点连线，记住这条，大部分坑直接避开。 💬 留言：你在伏安特性曲线哪一类题最容易丢分？
一、基础概念
一句话区分： 线性元件：欧姆定律适用；非线性元件：欧姆定律不适用，但R=U/I仍然可以用来求某一点电阻！

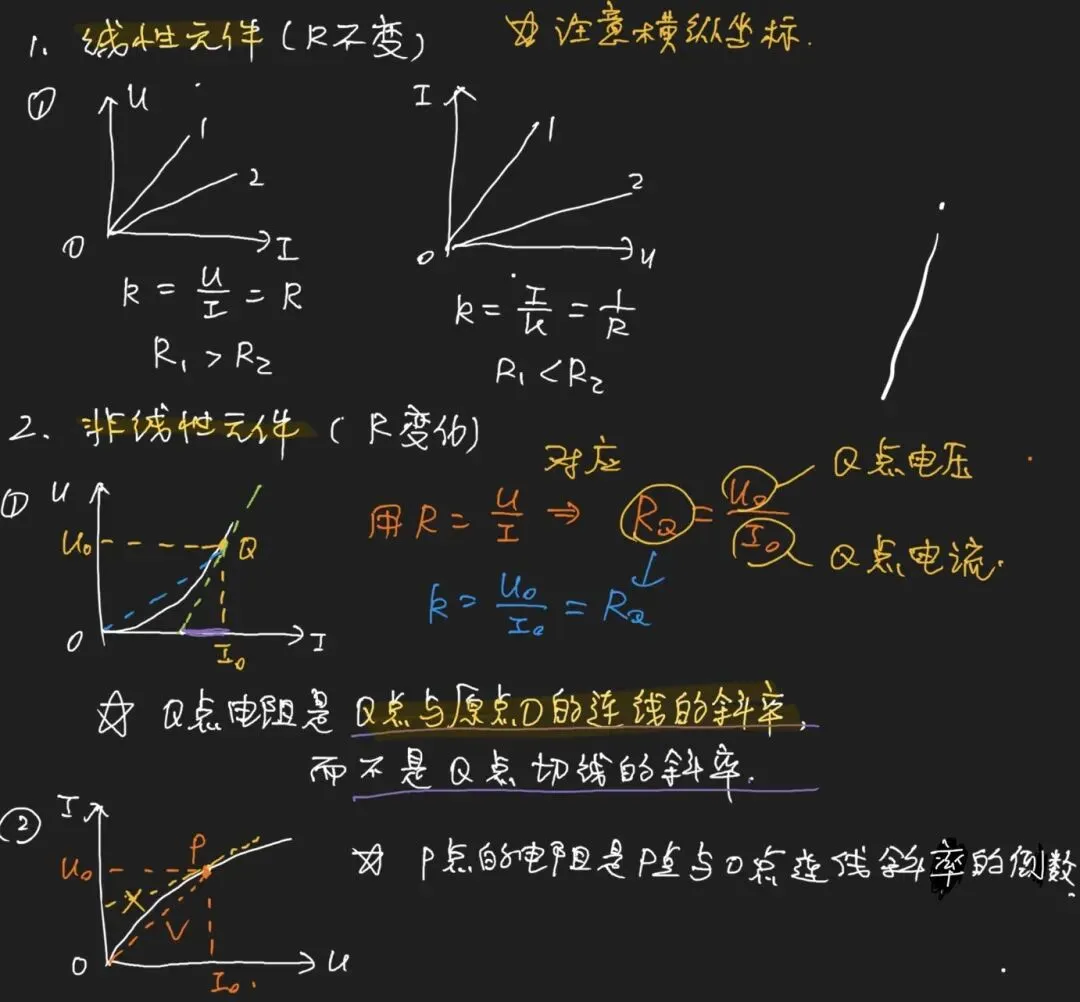

二、图像解读【重中之重】

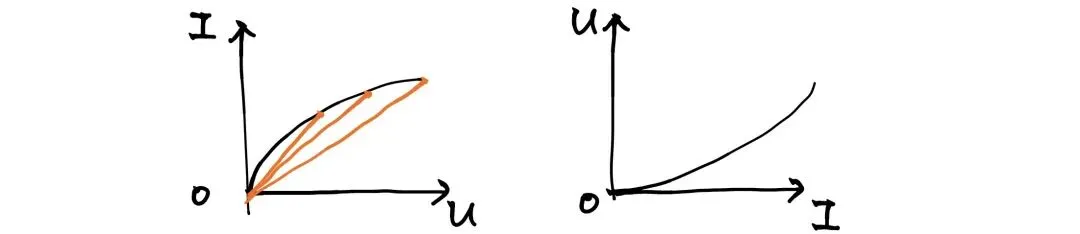

核心口诀： 求电阻，看该点到原点连线，不是切线！
3. 小灯泡的伏安特性曲线（必考）
4. 二极管伏安特性

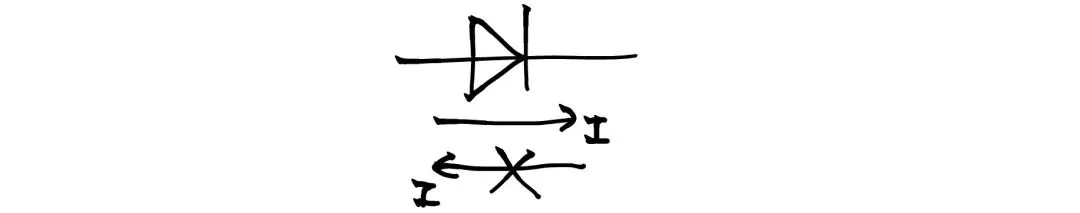

单向导电性
三、两类图像对比（定值电阻 vs 灯泡）

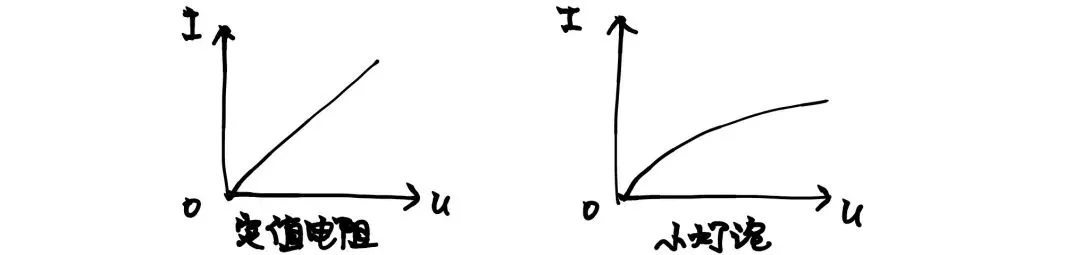

定值电阻：I-U为直线，连线斜率不变，R恒定
小灯泡：I-U曲线，随U增大，R不断增大
四、常考题型：电源U-I图 + 元件伏安特性曲线交点
做题步骤： ① 分清坐标轴是I-U还是U-I
② 画出电源U-I线：纵截距E，斜率绝对值=r
③ 找交点，读出U、I，计算P、R
五、高频易错点【必看】
