当Midas GTS NX遇上AI:揭秘如何用MATLAB训练神经网络,反演出最“真实”的土层参数

在繁华都市的地下，一场场不为人知的“空间魔术”正在上演——深基坑工程。它是高楼大厦的根基，其安全稳定直接关系到周边建筑和人民生命财产安全。然而，基坑开挖就像打开一个“地质盲盒”，土层参数多变，传统计算常常“测不准”，如何实现更精准的变形预测，一直是工程界的难题。

以武汉水果湖二中的一个实际基坑项目为蓝本，构建了一个“数字分身”，并通过AI进行“学习”和“反推”，最终实现了对未来变形的精准预测。让我们一起来看看这项“黑科技”是如何运作的。

一、构建基坑的“数字分身”：三维数值模拟

首先使用专业的岩土工程有限元软件Midas Gts Nx，为这个面积约5050㎡、深达11.2米的基坑创建了一个精细的三维数值模型。

模型构建要点：

几何与边界：模型范围远大于基坑实际尺寸，确保计算不受边界干扰。

土层与支护：将复杂的钻孔资料进行合理概化，用平面分割实体来模拟不同土层。同时，采用“等效刚度法”，将一排排的圆柱形支护桩，等效为一面连续的地下连续墙，大大简化了模型复杂度。

施工工况：完全按照实际开挖步骤，模拟了从初始状态到开挖到底的7个完整工况。

当使用勘察报告给出的初始“经验参数”进行计算后，我们得到了基坑开挖完成后的变形云图。

将模拟结果与TX5、TX7两个测点的实际监测数据对比发现，变形趋势基本吻合，但模拟值普遍大于实测值，平均相对误差在25%以上。这说明，模型是合理的，但输入的“经验参数”还不够准确，就像用不准的配方，难以做出完全对味的菜。

二、让AI“倒推”真实的土层参数：神经网络反演

核心问题来了：如何得到更符合现场实际状况的土层参数？研究者祭出了“神经网络”这一AI利器。

具体步骤如下：

参数“组合实验”：选取了对计算结果影响最大的三个土层参数——弹性模量E、黏聚力c、内摩擦角φ。为每个参数设计了3个不同水平（如原始值、1.25倍、1.5倍），通过“正交试验”设计，高效生成了27组不同的参数组合。

生成“训练数据”：将这27组参数代入前述的“数字分身”进行计算，得到了27组对应的支护桩位移数据。这就构成了一个数据集：输入是位移，输出是土层参数。

AI“学习”映射关系：将这些数据导入MATLAB，编写脚本训练神经网络。经过20万次迭代学习，AI成功掌握了从“位移”反推“土层参数”的复杂非线性映射关系，相关系数达到了0.85，学习效果良好。

“反演”真实参数：将TX7测点在实际工程中真实监测到的位移数据，输入到训练好的AI模型中，AI立刻“倒推”出了一套最可能产生此变形的土层参数。

表：AI反演得到的“更真实”的土层参数

土层	弹性模量 E (kPa)	黏聚力 c (kPa)	内摩擦角 φ (°)
(1) 杂填土	1502	14.1	12.0
(2-1) 淤泥质土	1500	12.0	3.0
(2-2) 粉质黏土	7493	39.0	19.5

拿到AI“校准”过的、更贴近现实的土层参数后，最激动人心的一步开始了——预测未来。

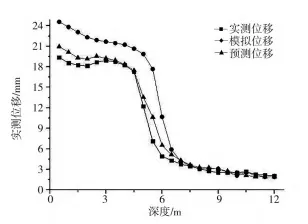

将这组反演参数，重新代入到同一个三维数值模型中进行“正演”计算，但这次的目标是预测下一个工况的变形。他们将预测结果、之前的模拟结果以及最终的实际监测结果进行了对比。

结果令人振奋：

在TX5测点，预测精度比使用经验参数时提高了41.3%。

在TX7测点，预测精度更是提高了57.6%。

这意味着，通过“实时监测 → AI反演参数 → 数值模拟预测”的闭环，我们能够在上一个开挖阶段，就相当准确地预知下一个阶段的变形情况，真正实现了对基坑变形的动态、实时、超前预报。

这项研究为我们展示了土木工程智能化发展的一个生动切片。它不再将数值模拟视为一成不变的静态计算，而是将其与现场监测、人工智能动态耦合，形成一个能够自我学习、自我校准、不断进化的“智能预报系统”。

随着技术的普及，未来或许每个重要的基坑都会拥有自己的“数字孪生体”，在“虚实互动”中保障工程安全，让城市的地下空间开发更加智慧、可靠。这，就是技术为传统行业带来的深刻变革。
