一、工艺简介

地下室后浇带、施工缝等处止水钢板，可采用工厂预制转角，代替传统止水钢板转角现场焊接。采用工厂预加工转角止水钢板，经过厂家放样、制作，现场安装全部为直板对接焊接，施工更快捷，质量易保证。

二、工艺方法

1、根据设计图纸在转角位置用填充色标出止水钢板位置，并为止水钢板转角节点编号。统计成品止水钢板类型（阴角、阳角、平面转立面）数量，编制转角止水钢板工厂化加工下料单；

2、绘制转角处止水钢板加工图；

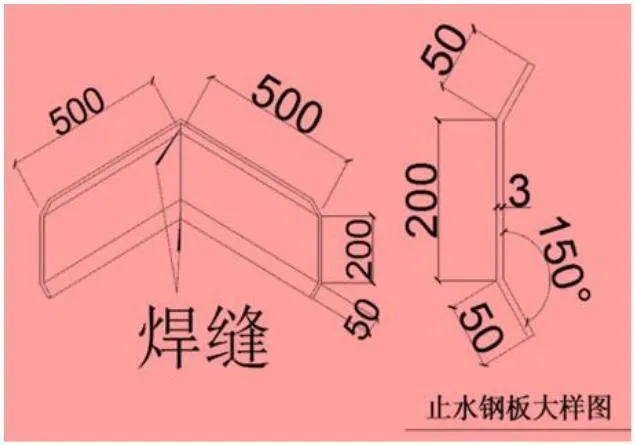

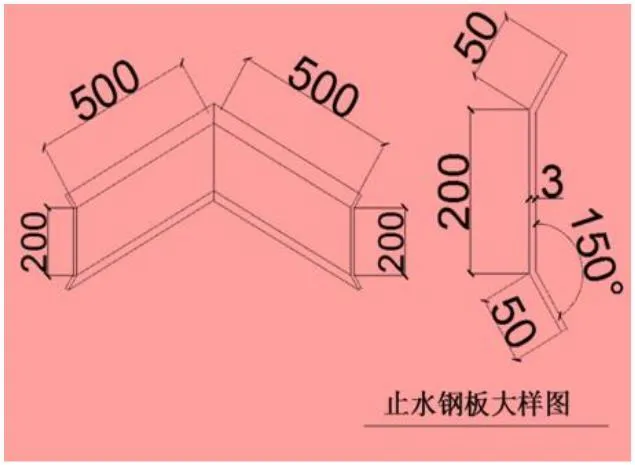

止水钢板转角大样图

3、绘制转角处止水钢板加工效果图（可借助 BIM 等软件）

止水钢板转角三维图

4、转角处成品止水钢板下料加工制作，进场验收、安装。

三、质量要求

转角工厂焊接采用二氧化碳保护焊，焊缝质量Ⅱ级。

《给水排水构筑物施工及验收规范》GB50141-2008，要求金属止水带应平整、尺寸准确，其表面的铁锈、油污应清除干净，不得有砂眼、钉孔；接头应按其厚度分别采用折叠咬接或搭接；搭接长度不得小于 20mm，咬接或搭接必须采用双面焊接；金属止水带在伸缩缝中的部分应涂防锈和防腐涂料。
