【安装教程】凌科DH系列工业级连接器安装详解

1

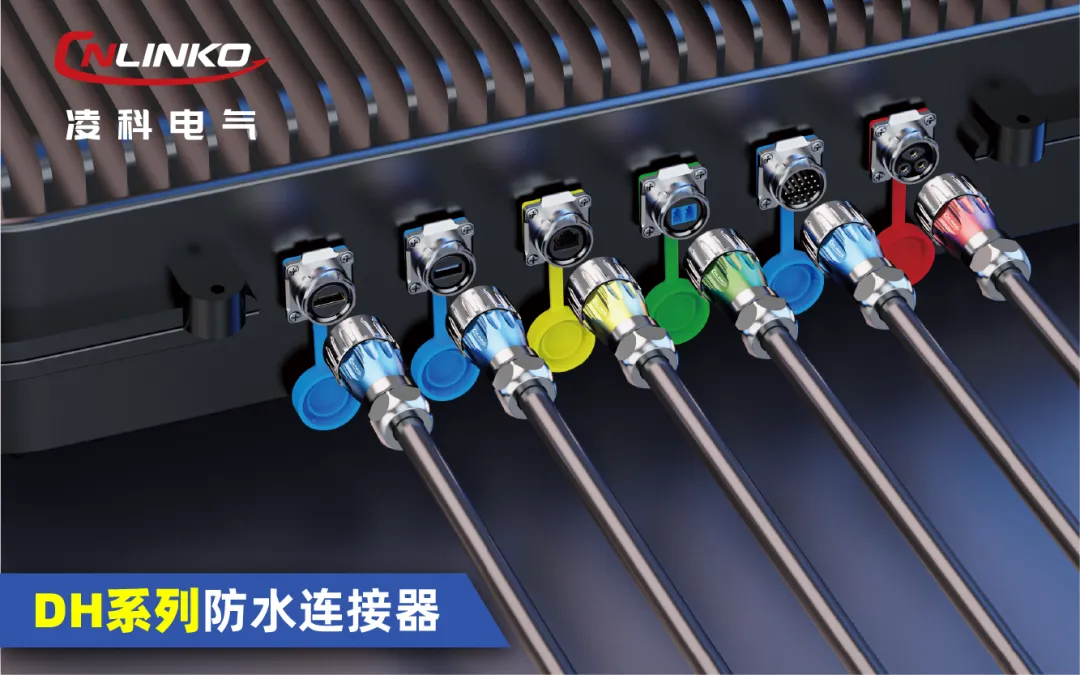

DH系列连接器

安装流程介绍

01

拆解成品

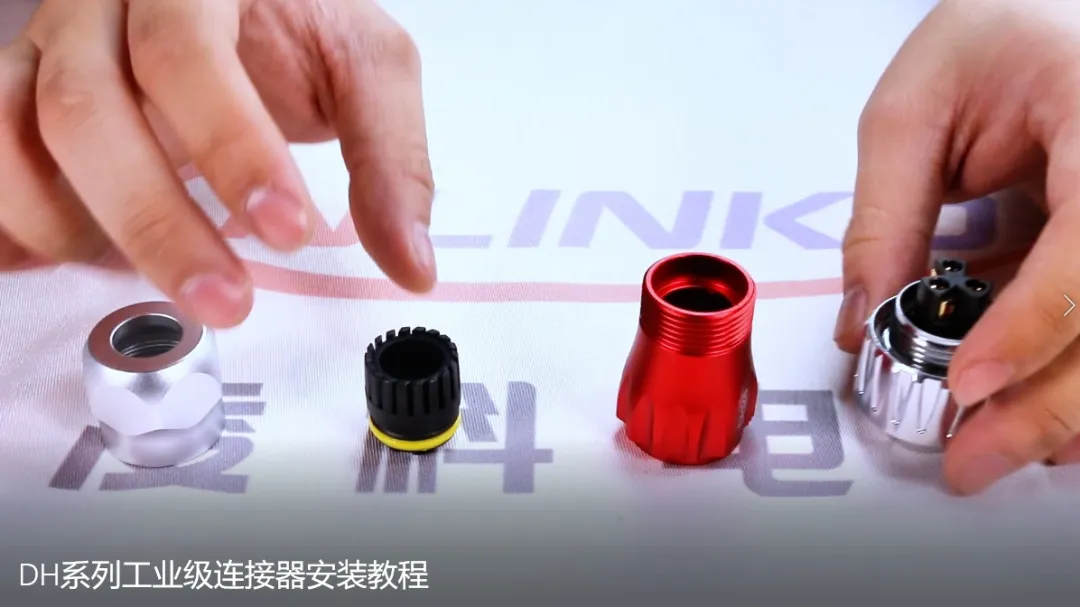

取出DH系列连接器成品，对连接器的插头先进行拆解：螺帽，外壳组合件，模块组合件等。

此图为锁线款拆解（焊接款类似）

02

穿线操作

此图为锁线款拆解（焊接款类似）

03

接线操作

①锁线款接线：

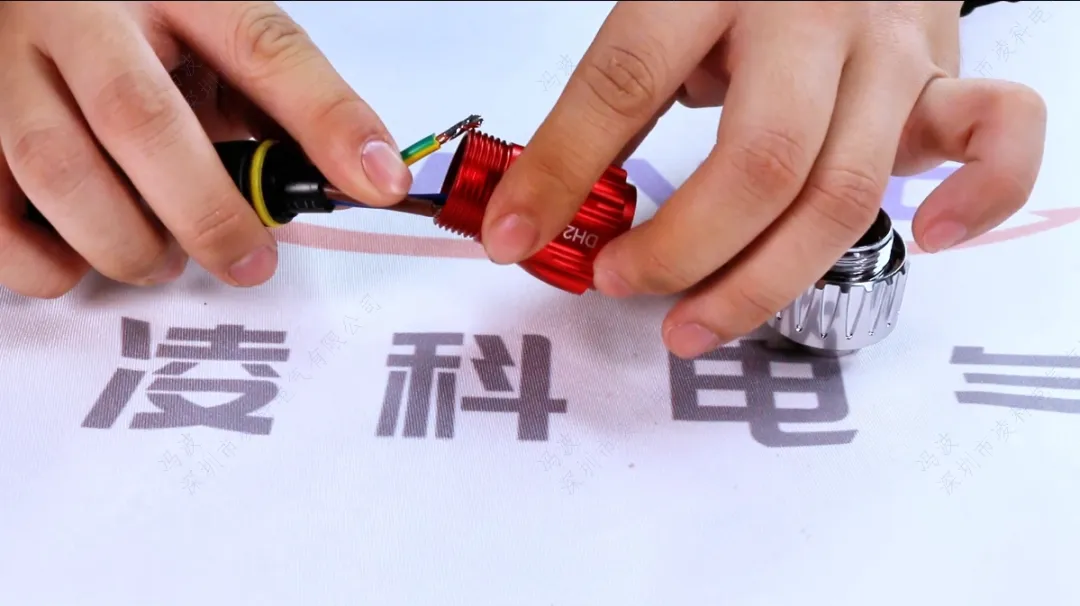

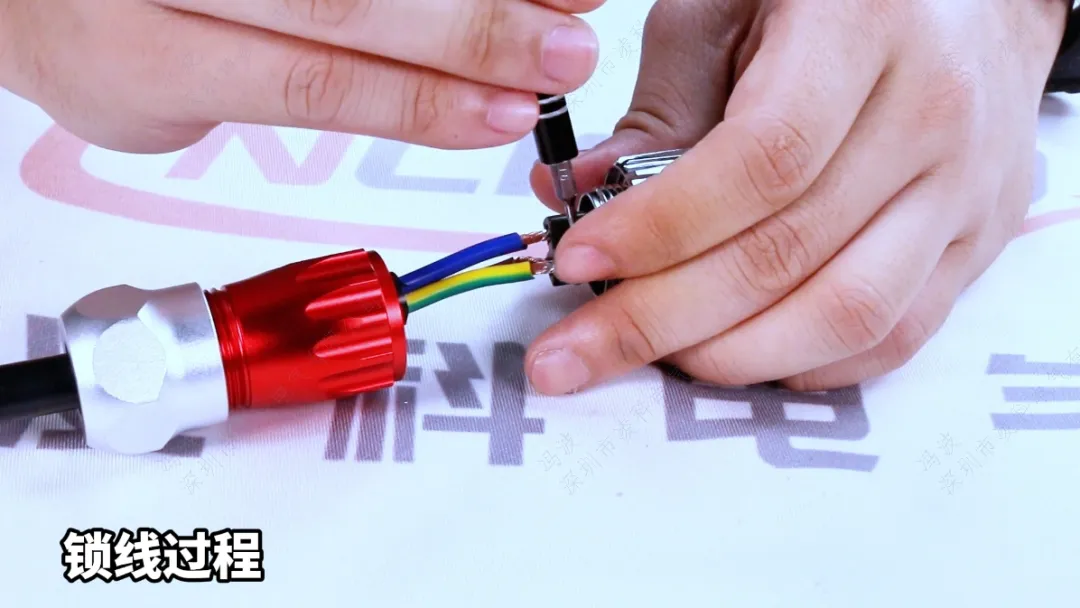

将线缆插入安装位，用对应的螺丝刀将螺丝拧紧即可。

②焊接款接线：

使用电烙铁和焊锡按照对应的线缆分别进行焊接（焊接前接头处套上热缩管），上面标有数字，用户可自行定义每根线束与连接器焊杯处数字的对应关系。

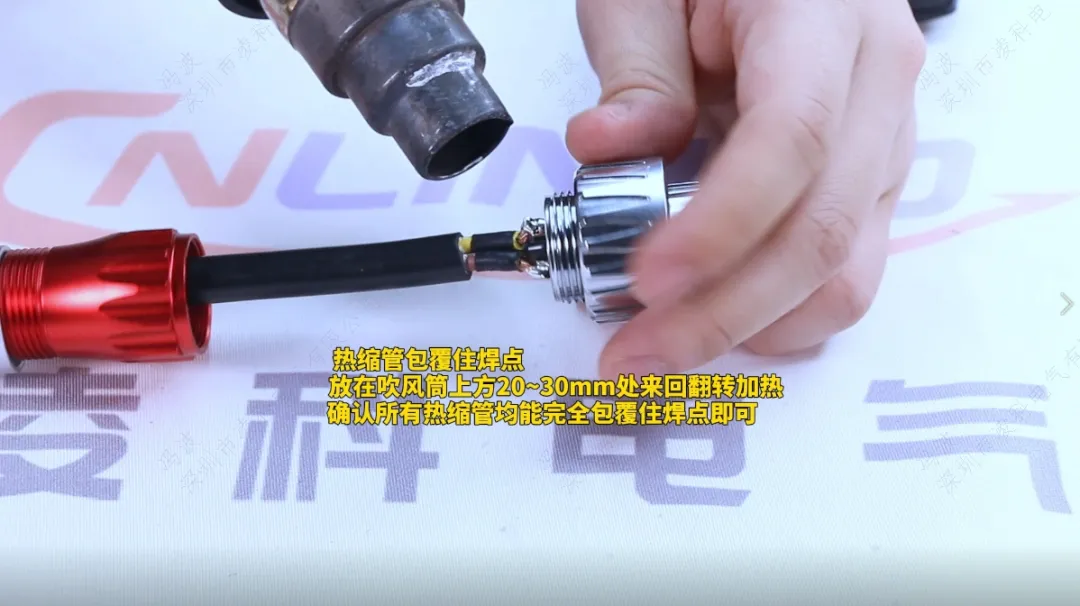

焊接完毕后，用热风机加热热缩管，贴附焊好的焊点。

04

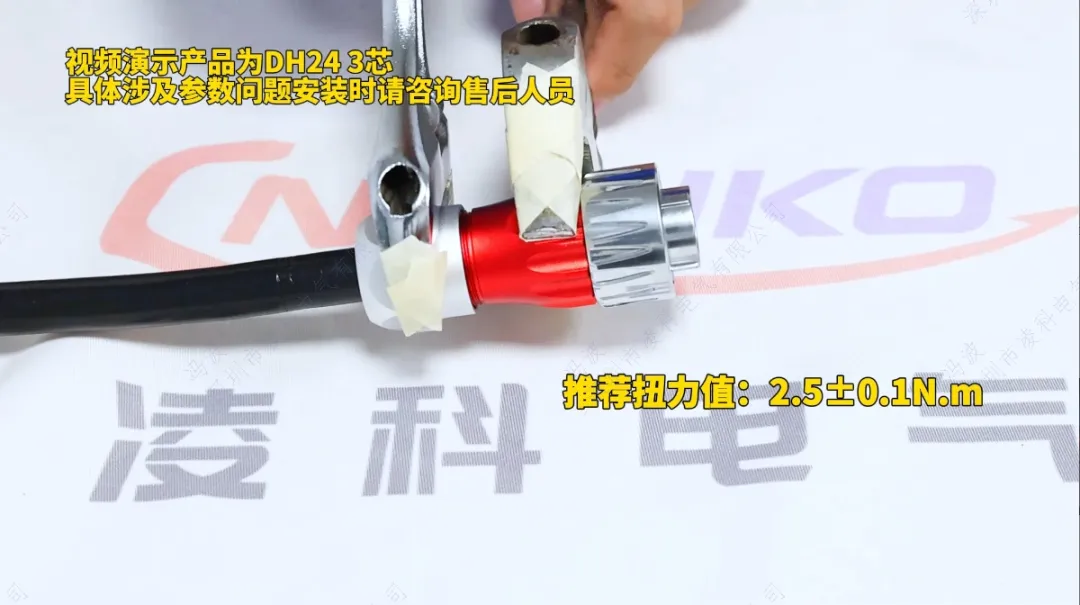

组装插头

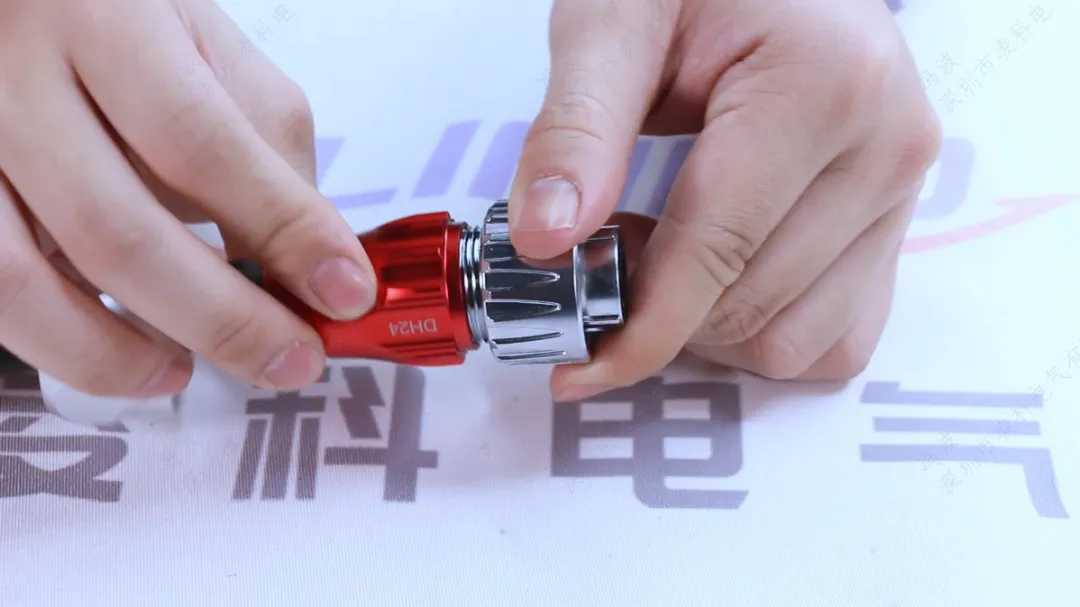

①将插头各组件依序再预装好。

05

插座安装

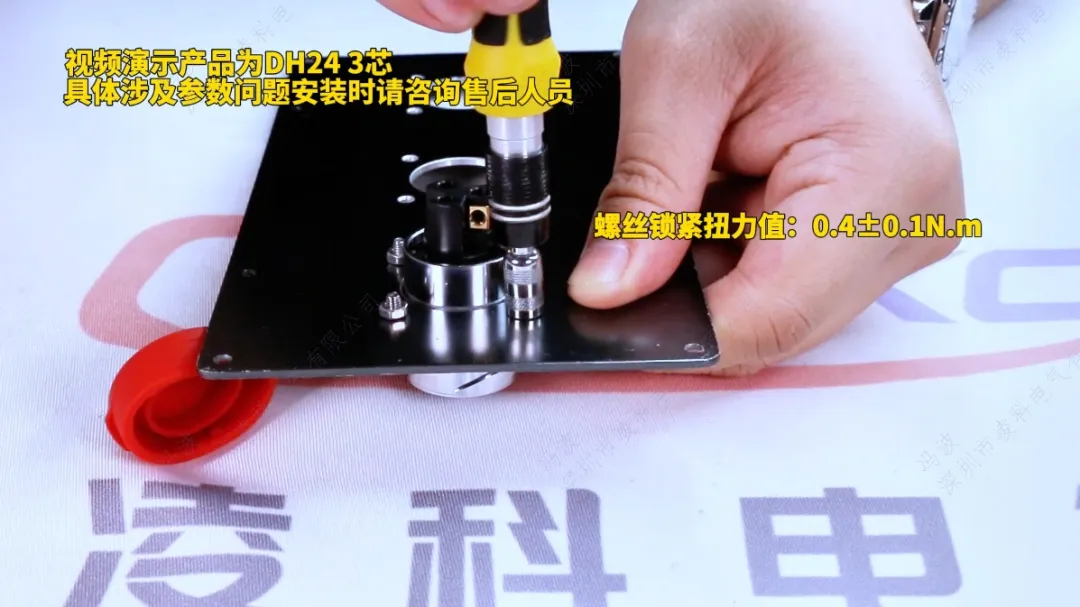

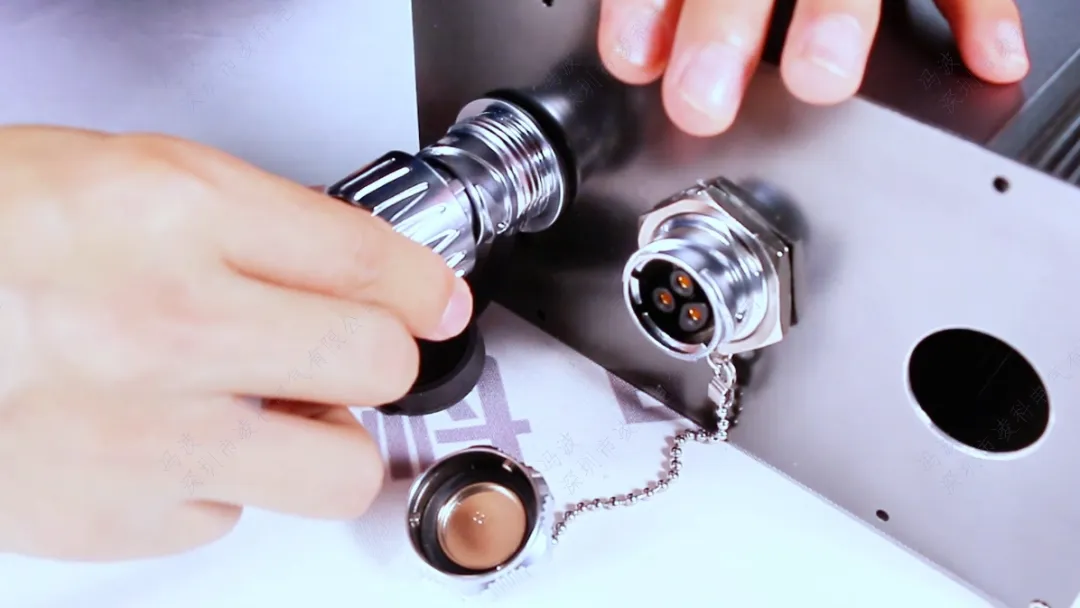

将插座固装在设备面板上（部分会用到螺丝刀）。

06

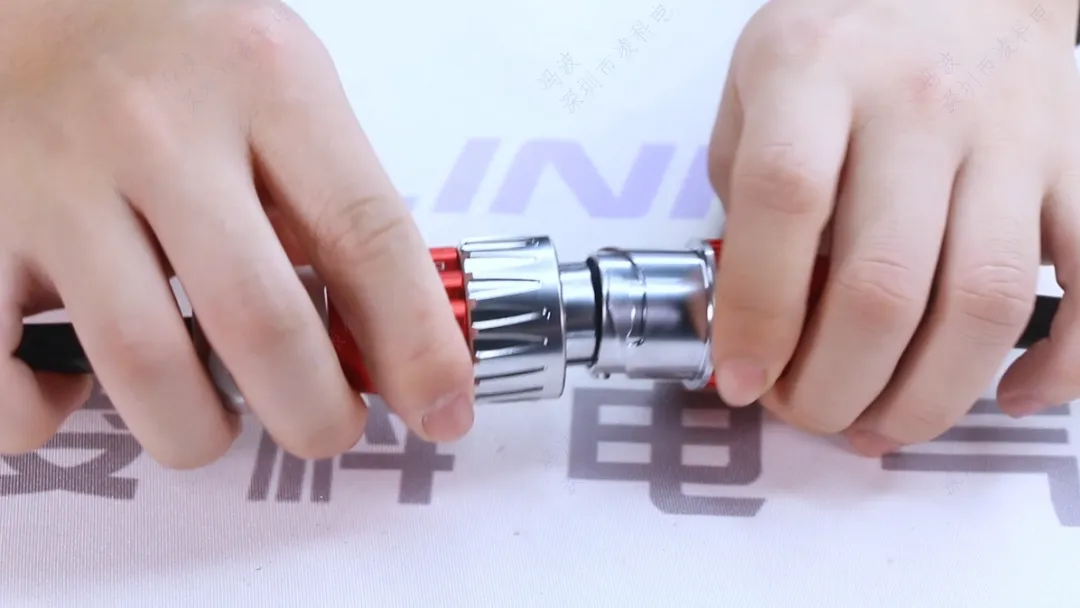

互连对装

线对线连接方式的款型，连接操作基本一致。

②锁螺丝款：外皮剥线尺寸：22±1mm；芯线剥线尺寸6.5-7mm；

③焊接款：外皮剥线尺寸：25±1mm；芯线剥线尺寸5-5.5mm；

④焊线剥芯过程中勿破坏导体；

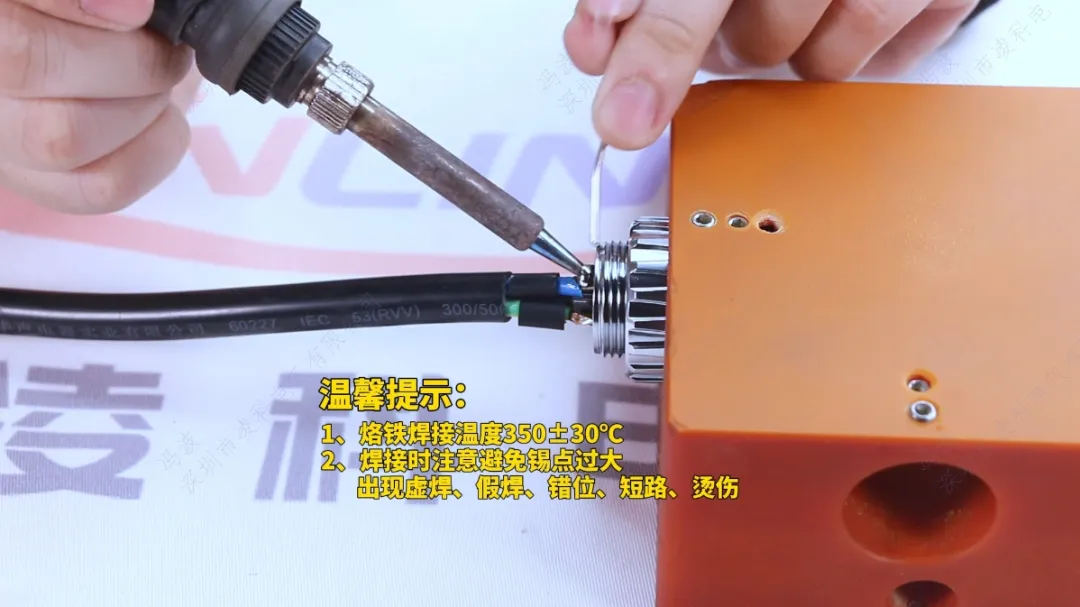

⑤严格遵循焊接规范，烙铁焊接温度建议是350±30℃，时长3-6S；

⑥焊接时，注意避免锡点过大以及出现虚焊、错位、短路等情况。
