从立创商城上下载的元器件封装,如何转换成allegro需要的.dra和.psm格式

使用现有的封装进行pcb设计，能够节约大量的时间，方便快捷。从立创商城下载是不错的选择。但立创商城上下载的元器件封装格式并不适合Altium Designer或allegro软件直接使用，需要进行适当的转换。

本文将详细介绍利用元器件名称，搜寻器件封装，并进行格式转换的过程。

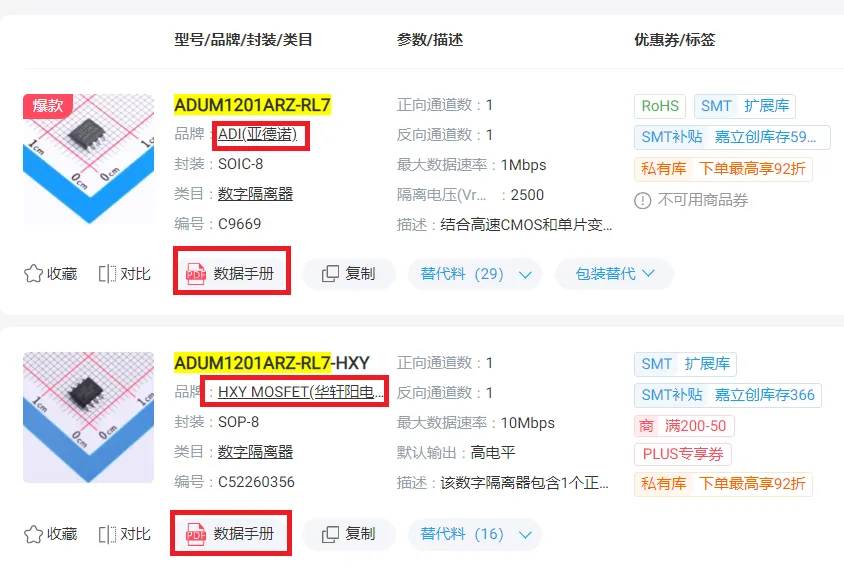

进入立创商城后，搜索需要的元器件，选择相应的器件（注意看厂家哦），点击数据手册，

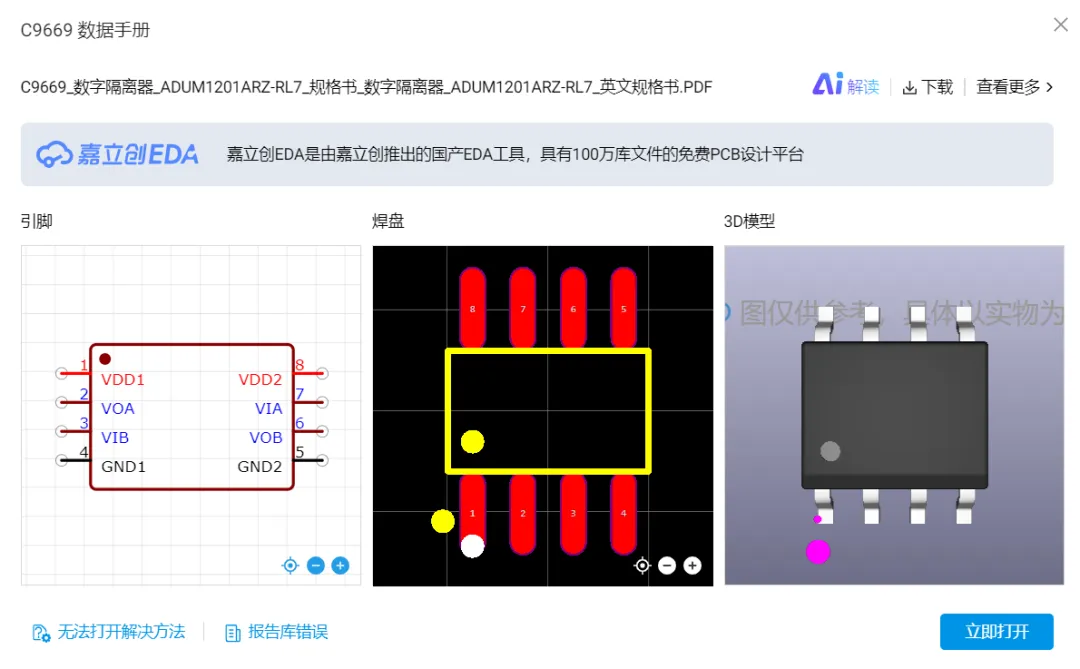

在弹出对话框中选择立即打开，

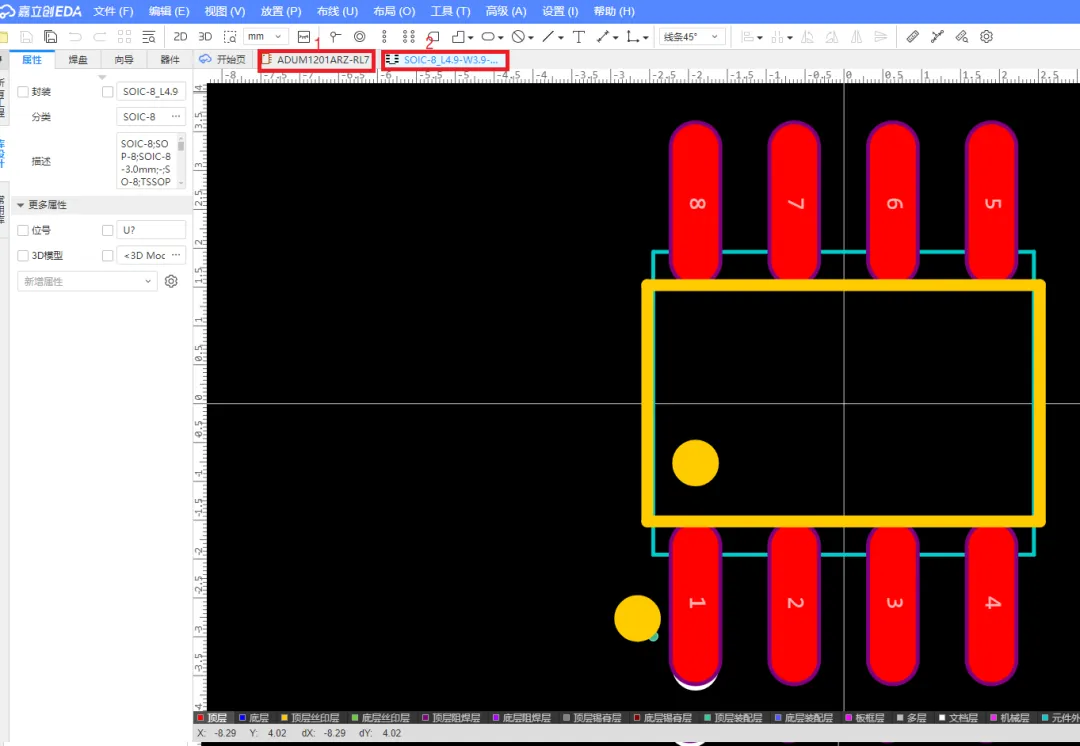

在新打开的网页中左侧(1)的ADUM1201ARZ-RL7为原理图封装，点击右侧(2)的

如果是使用立创EDA进行PCB设计，该封装可以直接使用了。

如果是使用Altium Designer或allegro，就需要进行转换，才能使用到实际设计中。

转换步骤如下：

一、导成.PcbLib格式

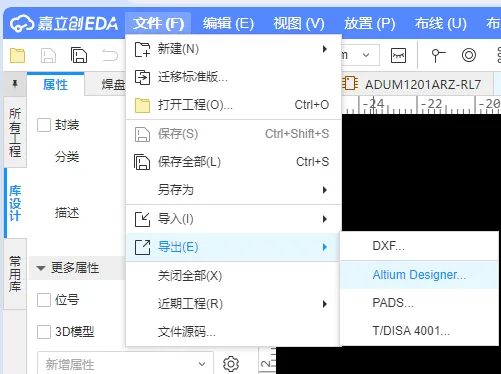

在上面新打开的网页中选择文件——导出——Altium Designer…

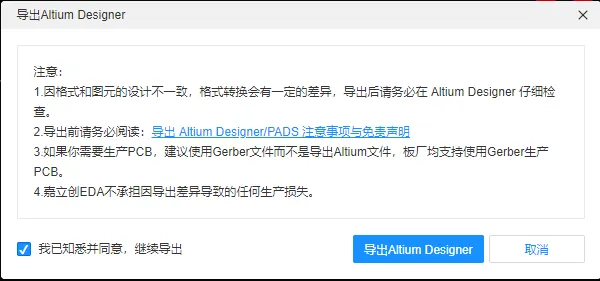

在新弹出的对话框中，先选择左侧的“我已知悉并同意，继续导出”，再点击“导出Altium Designer”。

该封装被保存到指定目录。

如果是使用Altium Designer进行PCB设计，该封装就可以使用了。

如果是使用allegro进行PCB设计，还需要按照下面的步骤进行格式转换。

二、在Altium Designer软件中进行转存

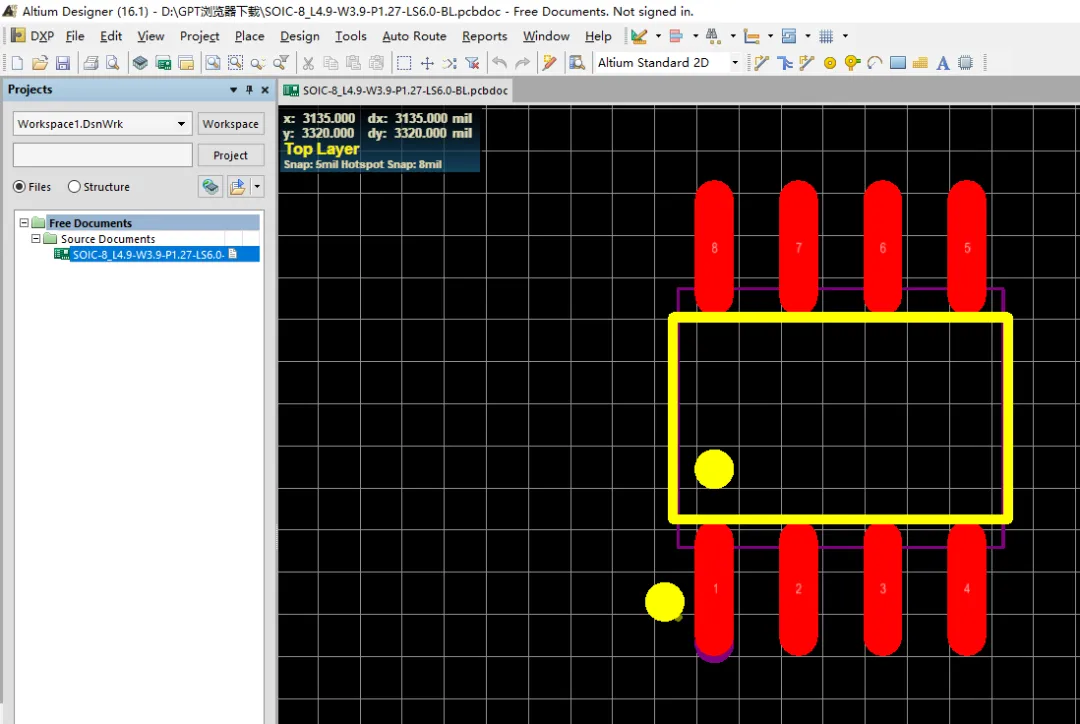

打开Altium Designer软件后，选择File——Open，打开刚刚下载的.pcbdoc文件，

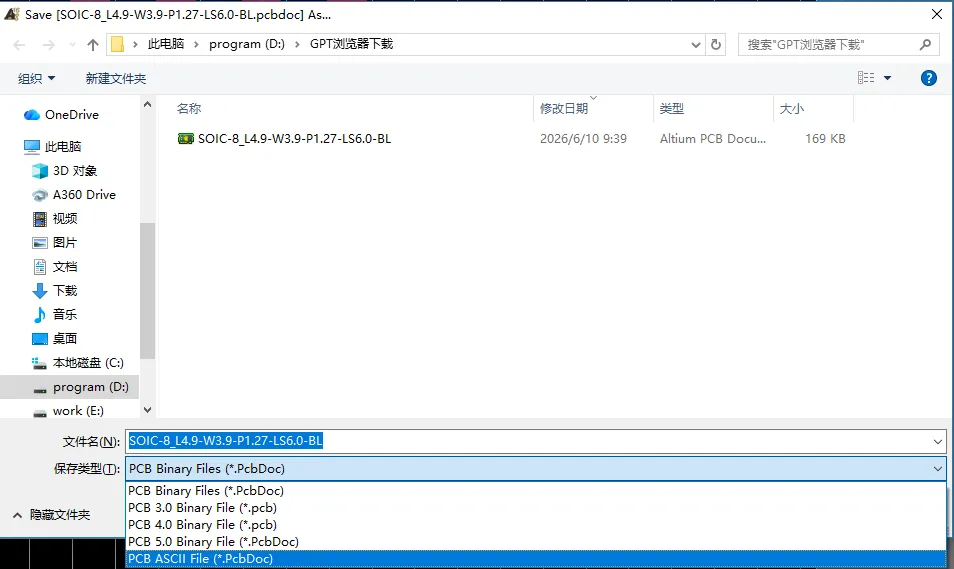

选择File——Save as…，在保存类型中选择PCB ASCII File(*.PcbDoc)，然后点击保存，替换掉原来的.pcbdoc文件。

三、使用allegro Editor导出器件封装

打开allegro Editor，选择File——New…，新建一个.brd文件。

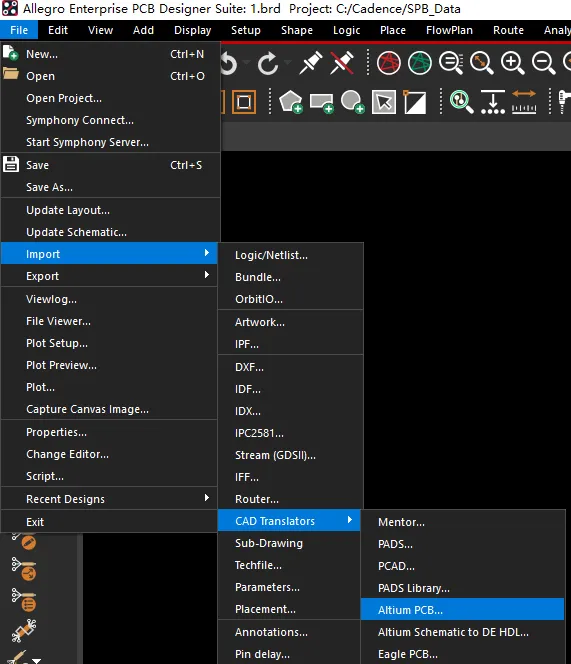

在新建的.brd文件中，选择File——Import——CAD Translators…——Altium PCB…

在新弹出的对话框中，点击右侧的“…”，选择使用Altium Designer转存后的.pcbdoc文件，然后点击Translate。

转换完成后，点击Close，左侧即为转换后的器件封装。

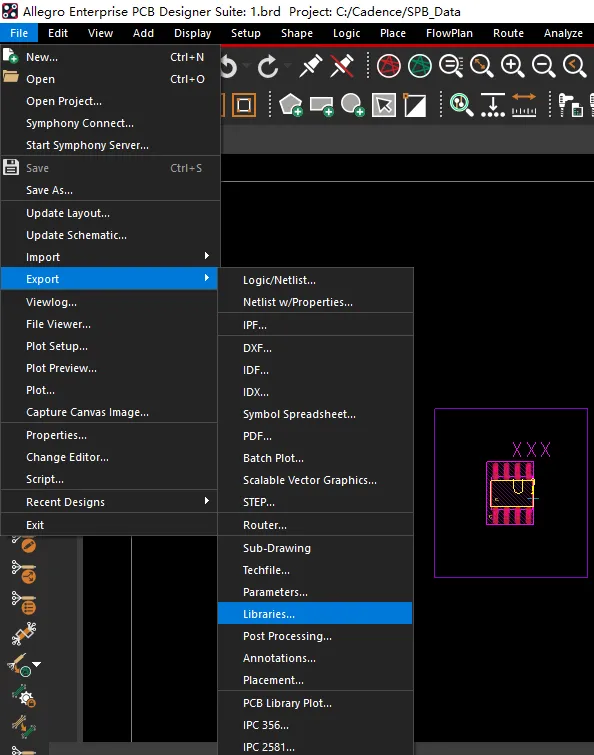

还没有结束，别忘了目前的文件格式为.brd。为了导出我们需要的.dra和.psm，还需要选择File——Export——Libraries…

在新弹出的对话框中，点击“…”，选择你的元器件封装库目录，点击Export，即可开始转换。

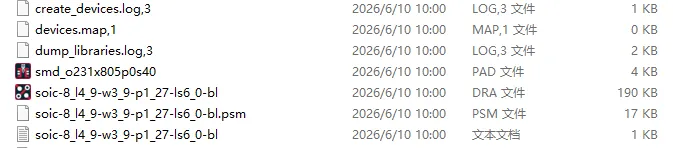

很快，你需要的封装就转换好了。

最后，别忘了认真对照手册，比对各项指标，遇到不合适的，赶紧修改。值得信任的，永远是自己。
