在工业自动化与设备互联的时代浪潮下，PLB20系列工业连接器凭借其稳固连接与高效的传输性能，成为众多工业设备的核心组件。
然而，正确的安装是确保连接器功能得以充分发挥、设备稳定运行的前提。接下来，我们将为您详细解析PLB20系列连接器的标准安装流程。

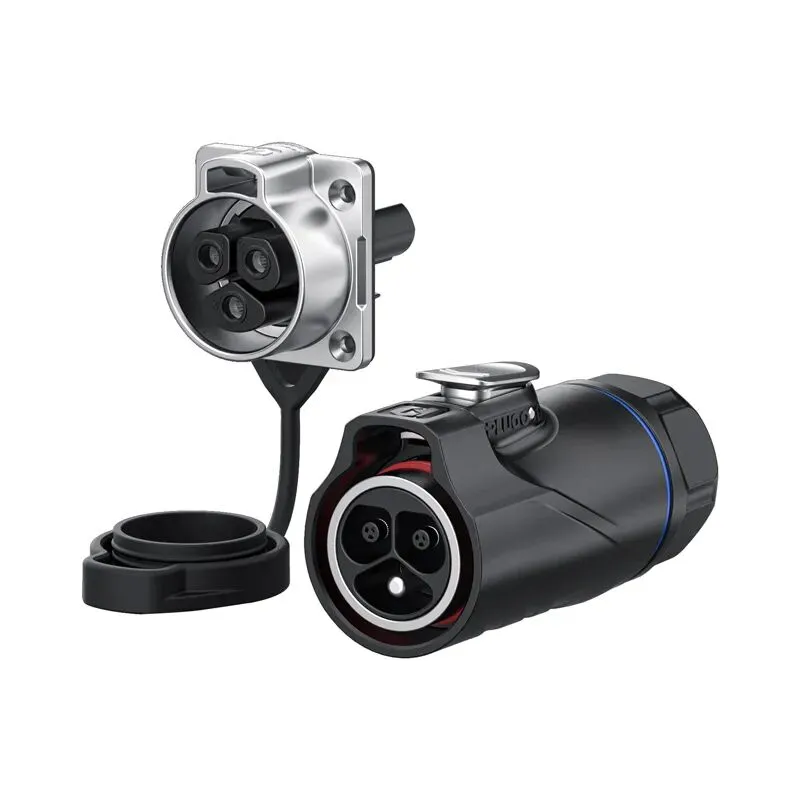

PLB20系列连接器产品优势
1
高防护防水防尘（IP68级）
2
耐高低温（-25℃-105℃）
3
耐盐雾（＞72小时）
4
寿命长（＞2000次）
5
三点卡扣式设计
PLB20系列连接器安装流程
1
拆解插头

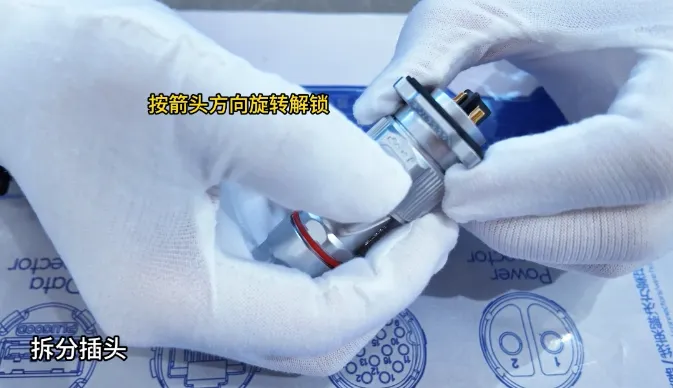

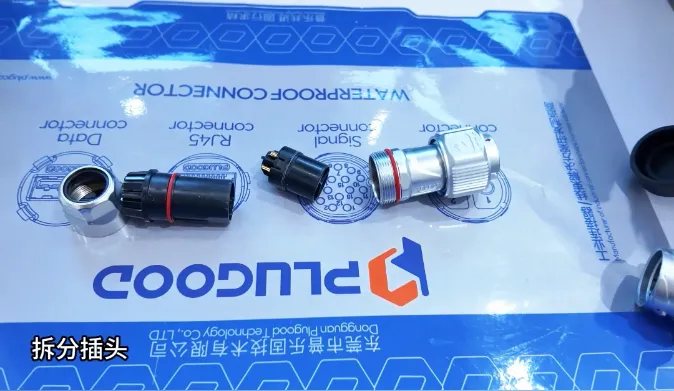

取出PLB20系列连接器成品，按照箭头方向旋转解锁，对连接器的插头进行拆解，包括外壳组件，胶芯组件、尾部组件、螺帽组件。
2
焊接
根据线径大小，对线材进行焊接。

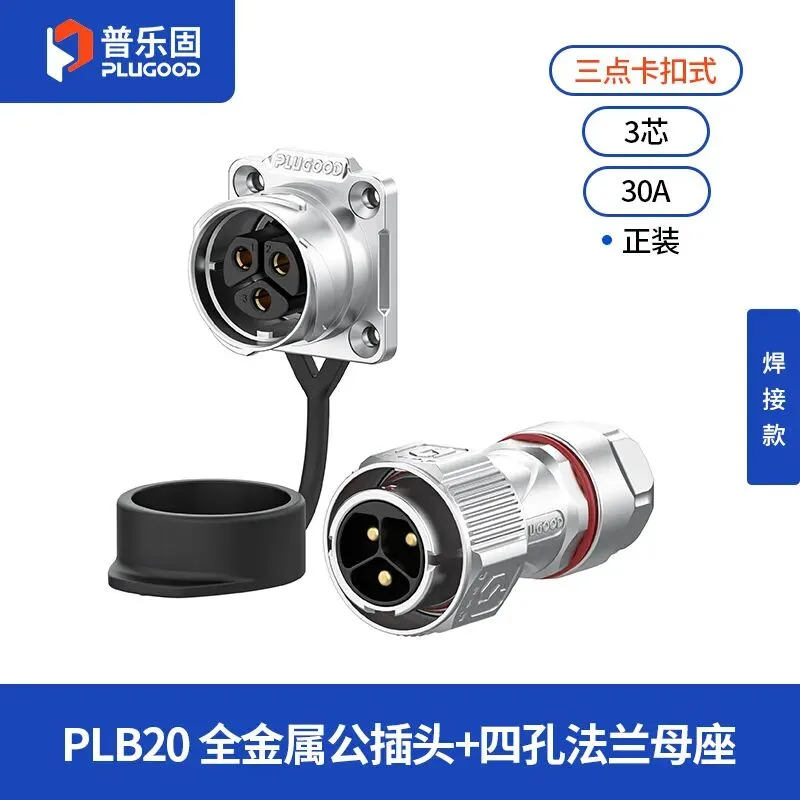

PLB20四孔连接器
推荐
PLB20芯单孔连接器

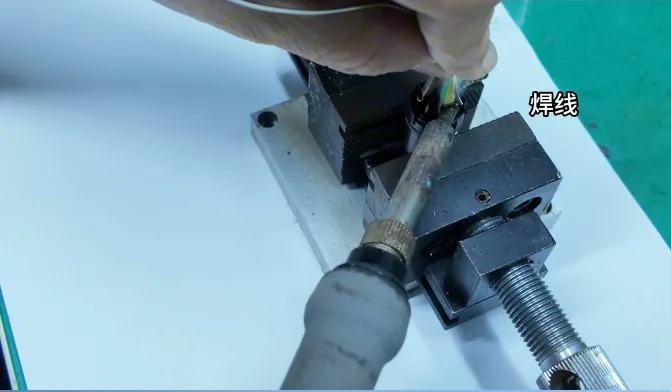

焊接款连接器需要把线束用焊锡机焊接固定。
焊接温度一般为350℃±20℃，不宜过高（高于400℃）/过低（低于300℃），焊接时间不宜过长，每次停留时间不超过3s。
焊锡温度过高容易损坏端子绝缘层、镀层氧化，过低会导致冷焊、虚焊。
3
组装插头

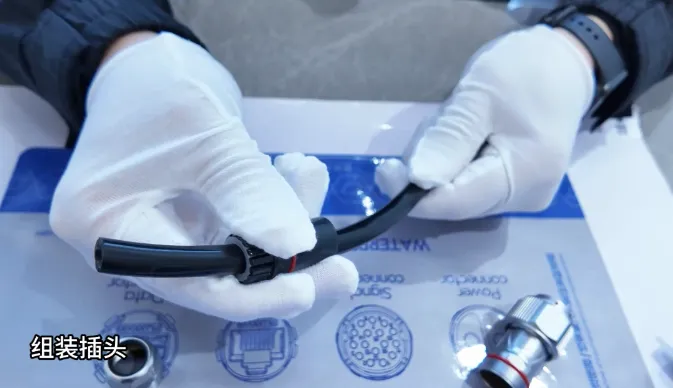

将线束穿过螺帽，尾部组件，插头模块组件。

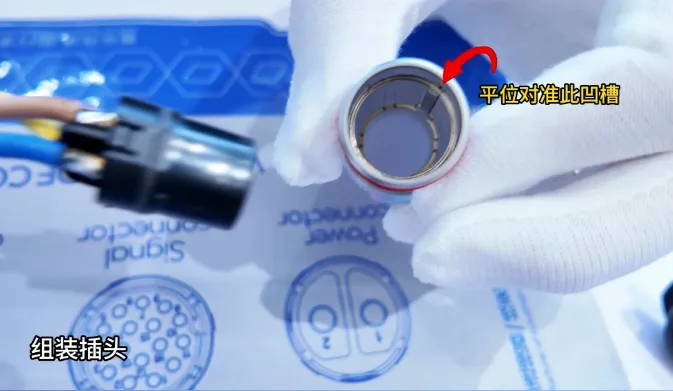

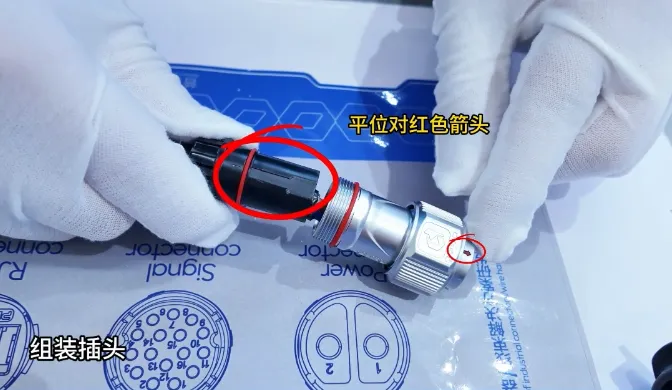

注意，组装插头时，需要将连接器对位推入，防止误插。将胶芯组件平位对准凹槽和壳体外的红色箭头，方便组件之间顺利组合安装。

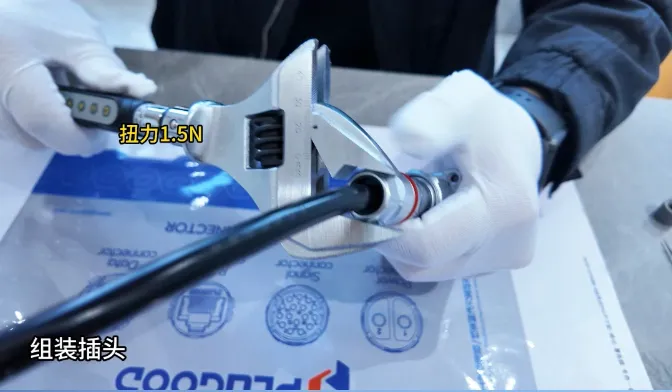

采用专业扳手将插头螺帽拧紧，扭紧扭力为1.5N。
4
安装插座

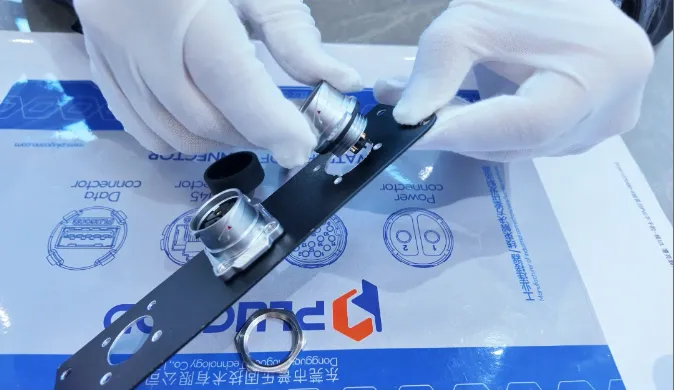

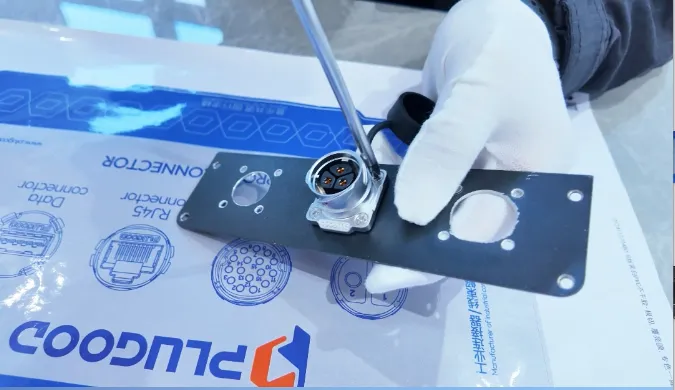

四孔法兰座子采用螺丝螺母固定在面板的方式，安装时使用螺丝刀将穿过插座上螺丝孔的螺丝与背面的螺母固定住。
单孔座子则直接与从背面安装的六角螺母旋紧在面板上固定即可。
