七年级期末考点必刷200题（尖子生专用）
特训07 图像分析题（20题）

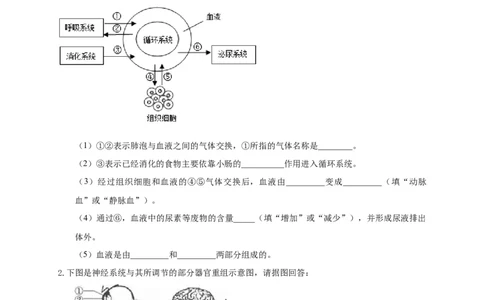

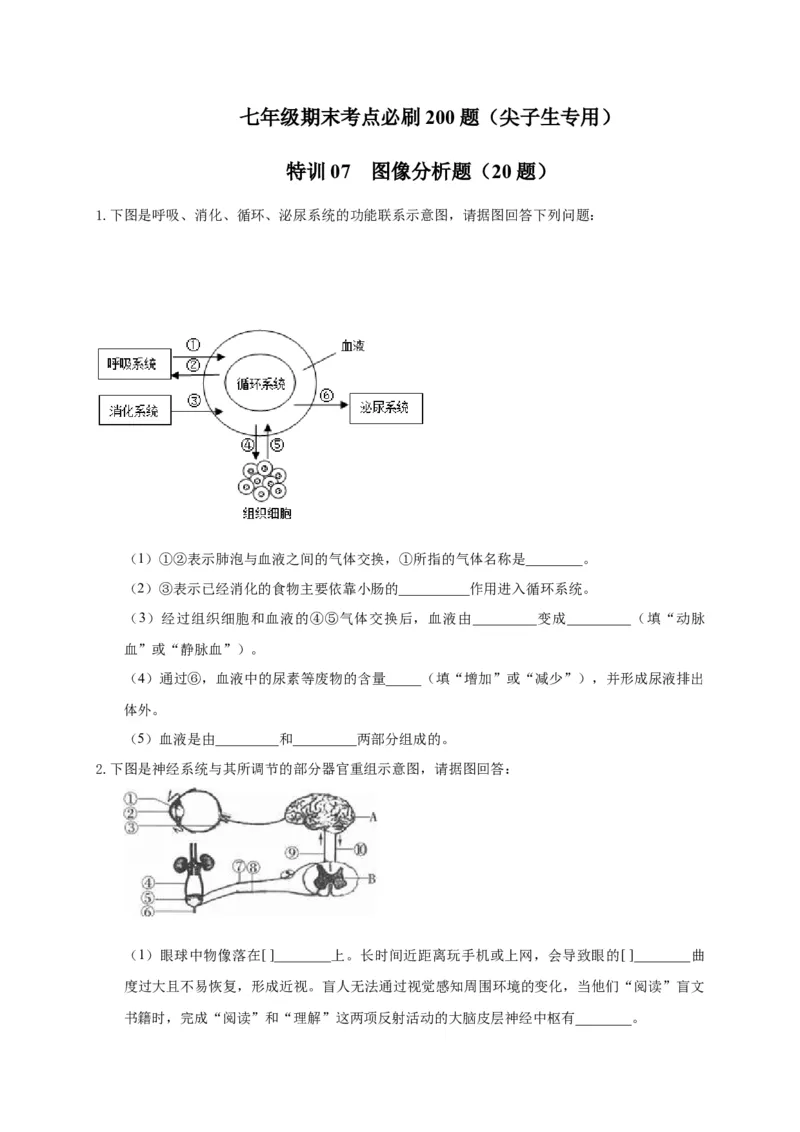

1.下图是呼吸、消化、循环、泌尿系统的功能联系示意图，请据图回答下列问题：
（1）①②表示肺泡与血液之间的气体交换，①所指的气体名称是________。
（2）③表示已经消化的食物主要依靠小肠的__________作用进入循环系统。
（3）经过组织细胞和血液的④⑤气体交换后，血液由_________变成_________（填“动脉
血”或“静脉血”）。
（4）通过⑥，血液中的尿素等废物的含量_____（填“增加”或“减少”），并形成尿液排出
体外。
（5）血液是由_________和_________两部分组成的。
2.下图是神经系统与其所调节的部分器官重组示意图，请据图回答：
（1）眼球中物像落在[ ]________上。长时间近距离玩手机或上网，会导致眼的[ ]________曲
度过大且不易恢复，形成近视。盲人无法通过视觉感知周围环境的变化，当他们“阅读”盲文
书籍时，完成“阅读”和“理解”这两项反射活动的大脑皮层神经中枢有________。（2）人体内尿液的产生是连续的，排尿是间歇的，这离不开图中[ ]________的作用。请用图
中的数字、字母和箭头表示婴儿排尿反射的基本途径：
________。[ ]________是最高级神经中枢，成年人能有意识地控制排尿，说明该中枢能控制
________中的低级神经中枢。
（3）某人由于脊髓某个部位意外受伤而导致能产生尿意但不能控制排尿，则该患者受伤的部
位可能是图中的________（填序号）。
（4）人类有最高级的神经活动，其最突出的特征是________________。

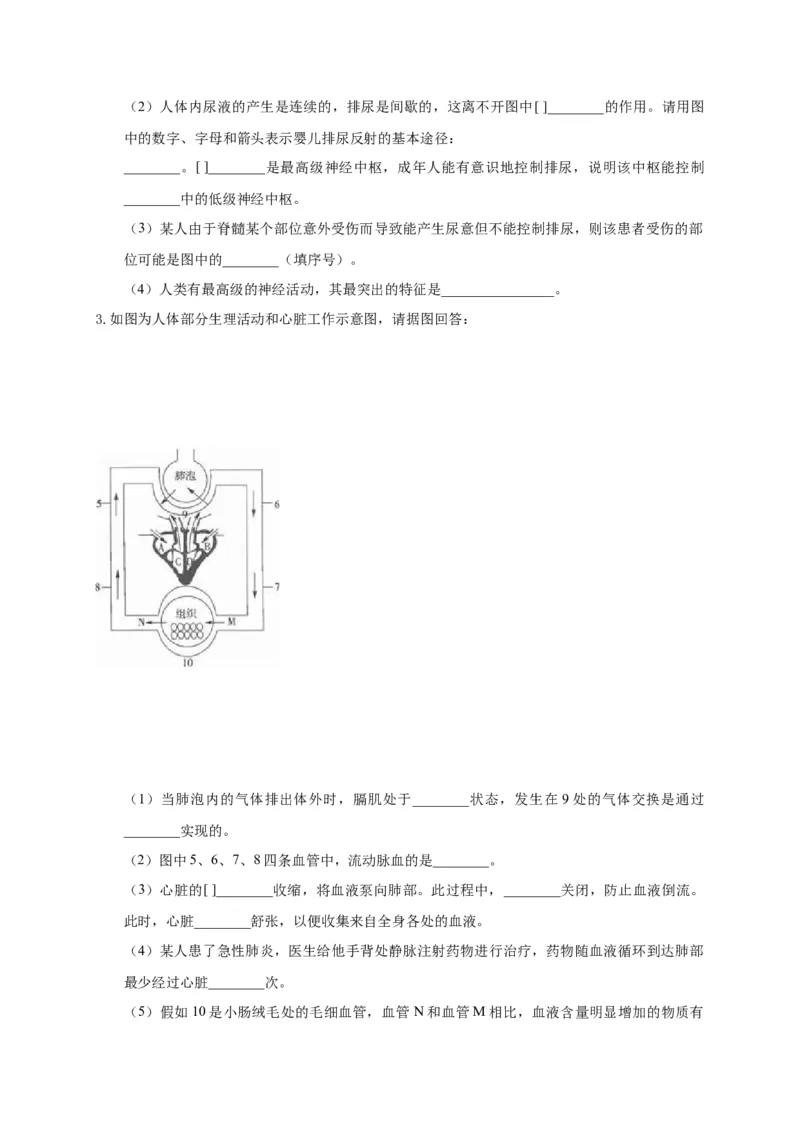

3.如图为人体部分生理活动和心脏工作示意图，请据图回答：
（1）当肺泡内的气体排出体外时，膈肌处于________状态，发生在9处的气体交换是通过
________实现的。
（2）图中5、6、7、8四条血管中，流动脉血的是________。
（3）心脏的[ ]________收缩，将血液泵向肺部。此过程中，________关闭，防止血液倒流。
此时，心脏________舒张，以便收集来自全身各处的血液。
（4）某人患了急性肺炎，医生给他手背处静脉注射药物进行治疗，药物随血液循环到达肺部
最少经过心脏________次。
（5）假如10是小肠绒毛处的毛细血管，血管N和血管M相比，血液含量明显增加的物质有________。

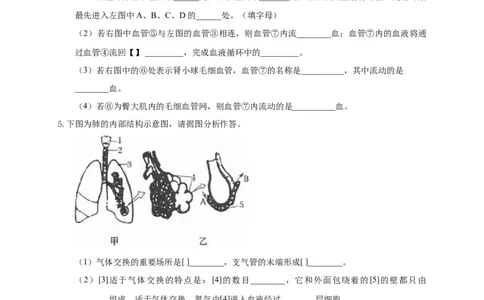

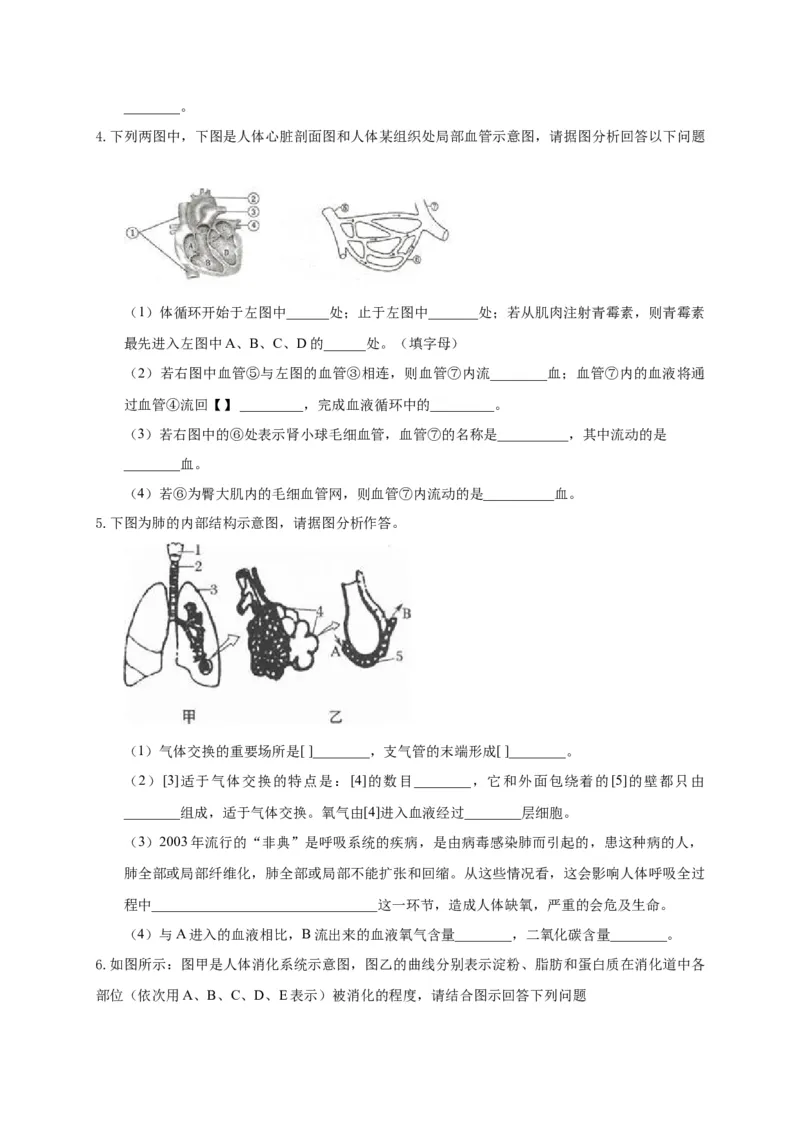

4.下列两图中，下图是人体心脏剖面图和人体某组织处局部血管示意图，请据图分析回答以下问题
（1）体循环开始于左图中______处；止于左图中_______处；若从肌肉注射青霉素，则青霉素
最先进入左图中A、B、C、D的______处。（填字母）
（2）若右图中血管⑤与左图的血管③相连，则血管⑦内流________血；血管⑦内的血液将通
过血管④流回【】 _________，完成血液循环中的_________。
（3）若右图中的⑥处表示肾小球毛细血管，血管⑦的名称是__________，其中流动的是
________血。
（4）若⑥为臀大肌内的毛细血管网，则血管⑦内流动的是__________血。
5.下图为肺的内部结构示意图，请据图分析作答。
（1）气体交换的重要场所是[ ]________，支气管的末端形成[ ]________。
（2）[3]适于气体交换的特点是：[4]的数目________，它和外面包绕着的[5]的壁都只由
________组成，适于气体交换。氧气由[4]进入血液经过________层细胞。
（3）2003年流行的“非典”是呼吸系统的疾病，是由病毒感染肺而引起的，患这种病的人，
肺全部或局部纤维化，肺全部或局部不能扩张和回缩。从这些情况看，这会影响人体呼吸全过
程中________________________________这一环节，造成人体缺氧，严重的会危及生命。
（4）与A进入的血液相比，B流出来的血液氧气含量________，二氧化碳含量________。

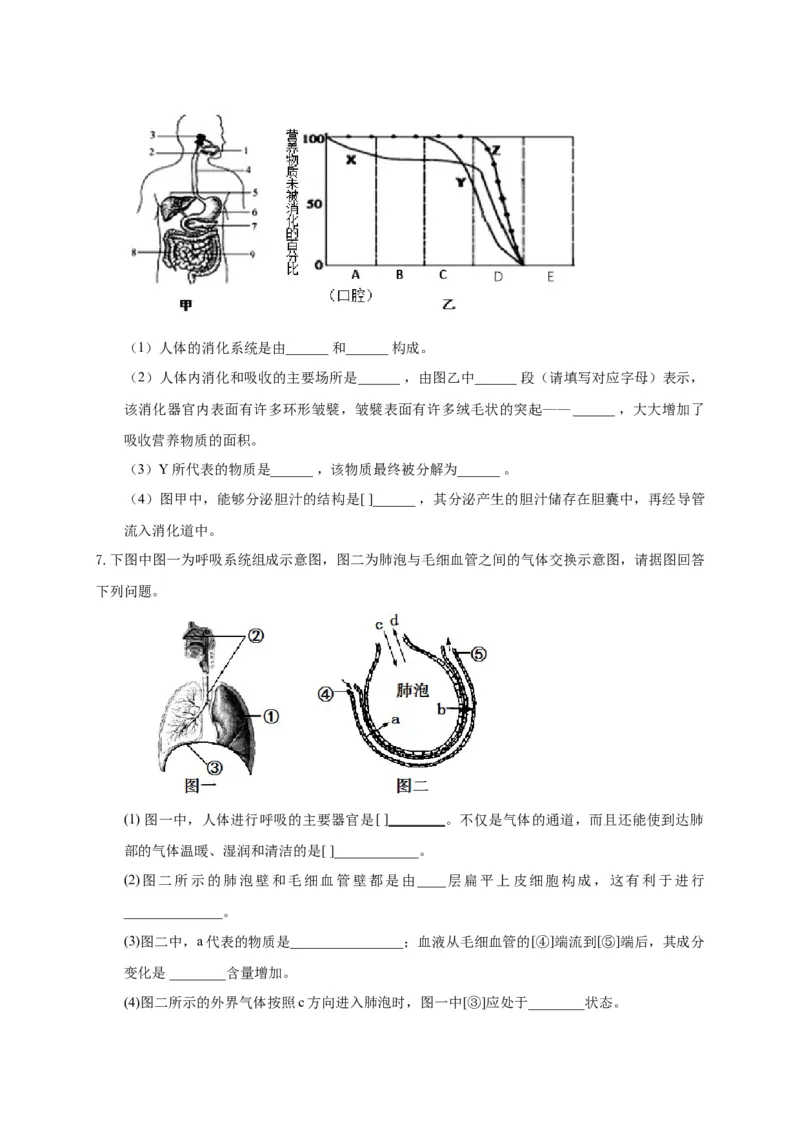

6.如图所示：图甲是人体消化系统示意图，图乙的曲线分别表示淀粉、脂肪和蛋白质在消化道中各
部位（依次用A、B、C、D、E表示）被消化的程度，请结合图示回答下列问题（1）人体的消化系统是由______ 和______ 构成。
（2）人体内消化和吸收的主要场所是______ ，由图乙中______ 段（请填写对应字母）表示，
该消化器官内表面有许多环形皱襞，皱襞表面有许多绒毛状的突起——______ ，大大增加了
吸收营养物质的面积。
（3）Y所代表的物质是______ ，该物质最终被分解为______ 。
（4）图甲中，能够分泌胆汁的结构是[ ]______ ，其分泌产生的胆汁储存在胆囊中，再经导管
流入消化道中。

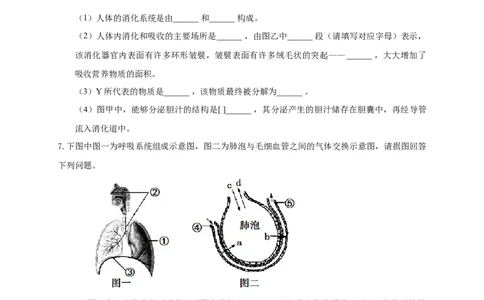

7.下图中图一为呼吸系统组成示意图，图二为肺泡与毛细血管之间的气体交换示意图，请据图回答
下列问题。
(1) 图一中，人体进行呼吸的主要器官是[ ]________。不仅是气体的通道，而且还能使到达肺
部的气体温暖、湿润和清洁的是[ ]____________。
(2)图二所示的肺泡壁和毛细血管壁都是由____层扁平上皮细胞构成，这有利于进行
______________。
(3)图二中，a代表的物质是________________；血液从毛细血管的[④]端流到[⑤]端后，其成分
变化是 ________含量增加。

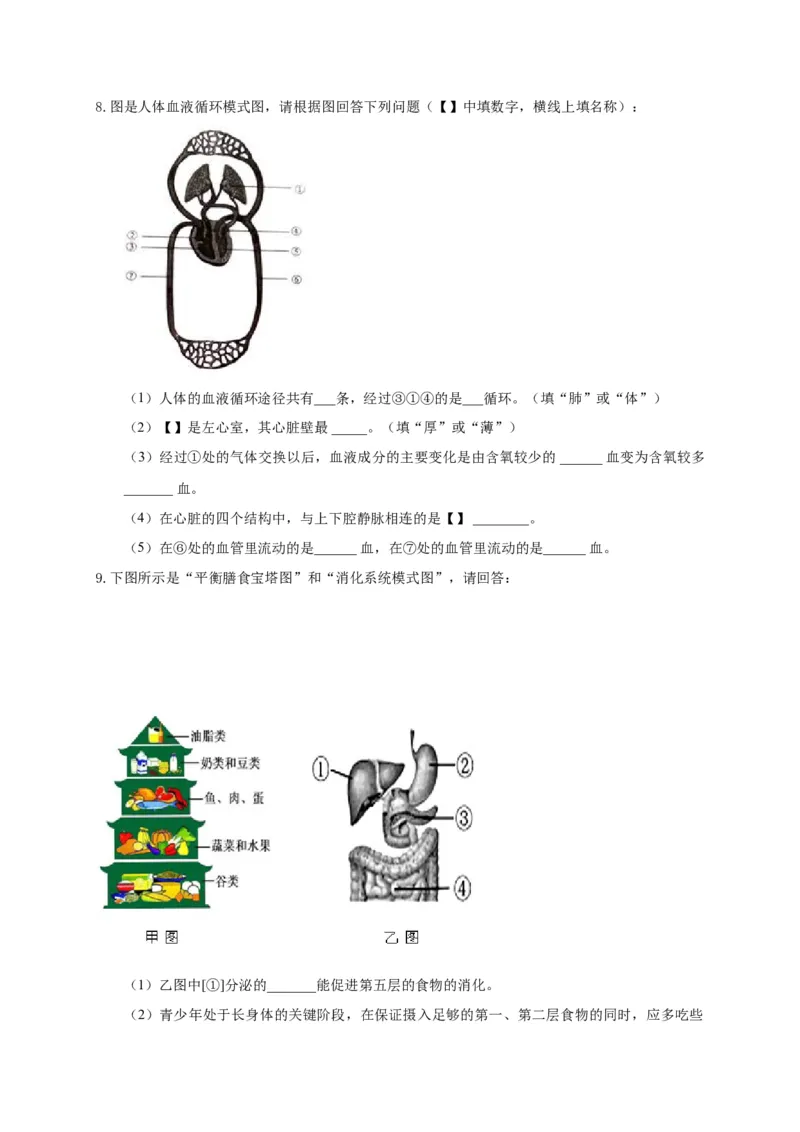

(4)图二所示的外界气体按照c方向进入肺泡时，图一中[③]应处于________状态。8.图是人体血液循环模式图，请根据图回答下列问题（【】中填数字，横线上填名称）：
（1）人体的血液循环途径共有___条，经过③①④的是___循环。（填“肺”或“体”）
（2）【】是左心室，其心脏壁最 _____。（填“厚”或“薄”）
（3）经过①处的气体交换以后，血液成分的主要变化是由含氧较少的 ______ 血变为含氧较多
_______ 血。
（4）在心脏的四个结构中，与上下腔静脉相连的是【】 ________。
（5）在⑥处的血管里流动的是______ 血，在⑦处的血管里流动的是______ 血。
9.下图所示是“平衡膳食宝塔图”和“消化系统模式图”，请回答：
（1）乙图中[①]分泌的_______能促进第五层的食物的消化。
（2）青少年处于长身体的关键阶段，在保证摄入足够的第一、第二层食物的同时，应多吃些处于第三层和第四层的食物，因为这些食物可以提供丰富的_______，此物质在图乙[ ]（填标
号）胃中进行了初步的消化。
（3）甲图五层中的食物消化和吸收的主要场所是在图乙的[ ]_____。
（ 4）小东同学午餐常吃米饭、红烧鲫鱼、葱炒鸡蛋或豆腐。根据膳食宝塔的提示，小东同学
的这份食谱明显缺少的食物种类是__________。

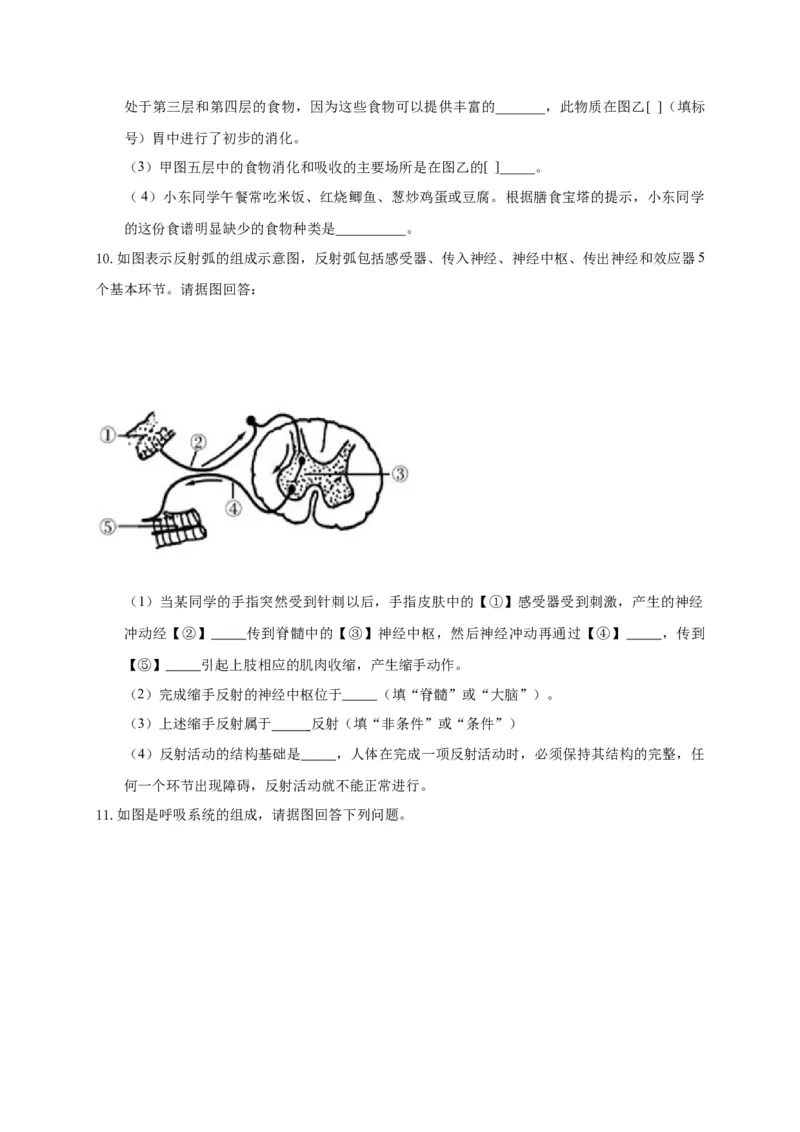

10.如图表示反射弧的组成示意图，反射弧包括感受器、传入神经、神经中枢、传出神经和效应器5
个基本环节。请据图回答：
（1）当某同学的手指突然受到针刺以后，手指皮肤中的【①】感受器受到刺激，产生的神经
冲动经【②】 传到脊髓中的【③】神经中枢，然后神经冲动再通过【④】 ，传到
【⑤】 引起上肢相应的肌肉收缩，产生缩手动作。
（2）完成缩手反射的神经中枢位于 （填“脊髓”或“大脑”）。
（3）上述缩手反射属于 反射（填“非条件”或“条件”）
（4）反射活动的结构基础是 ，人体在完成一项反射活动时，必须保持其结构的完整，任
何一个环节出现障碍，反射活动就不能正常进行。

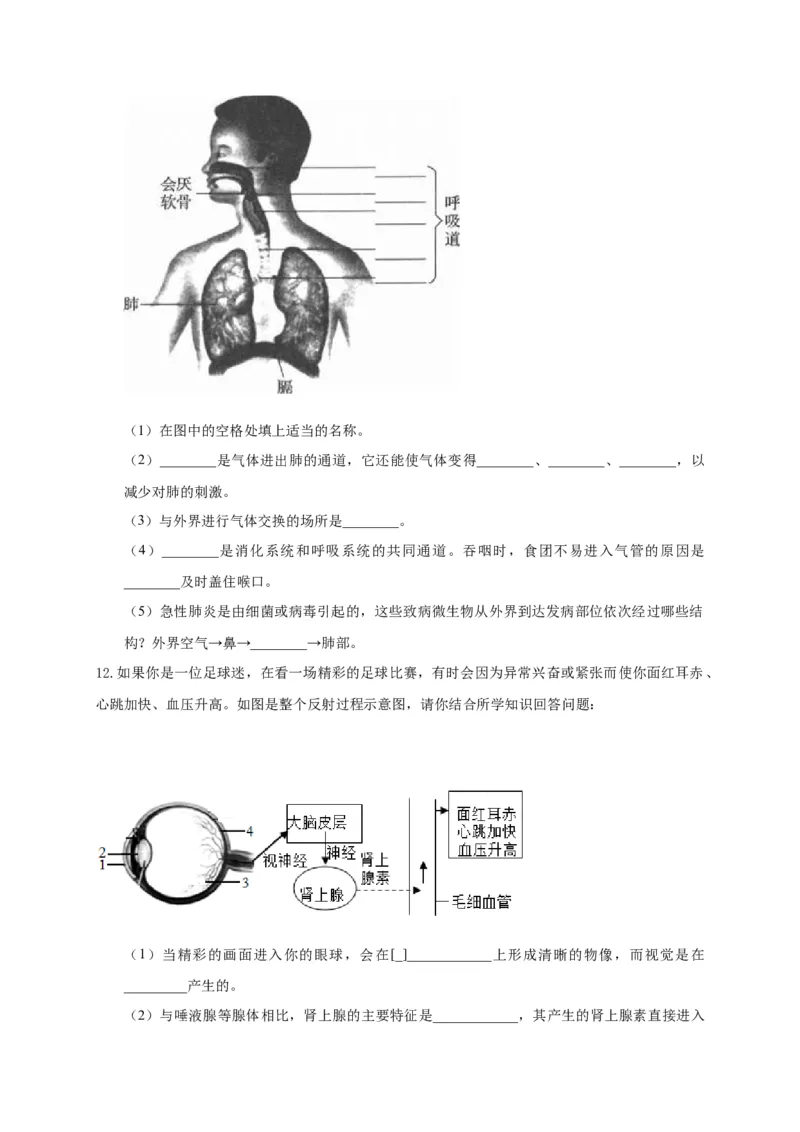

11.如图是呼吸系统的组成，请据图回答下列问题。（1）在图中的空格处填上适当的名称。
（2）________是气体进出肺的通道，它还能使气体变得________、________、________，以
减少对肺的刺激。
（3）与外界进行气体交换的场所是________。
（4）________是消化系统和呼吸系统的共同通道。吞咽时，食团不易进入气管的原因是
________及时盖住喉口。
（5）急性肺炎是由细菌或病毒引起的，这些致病微生物从外界到达发病部位依次经过哪些结
构？外界空气→鼻→________→肺部。
12.如果你是一位足球迷，在看一场精彩的足球比赛，有时会因为异常兴奋或紧张而使你面红耳赤、
心跳加快、血压升高。如图是整个反射过程示意图，请你结合所学知识回答问题：
（1）当精彩的画面进入你的眼球，会在[_]____________上形成清晰的物像，而视觉是在
_________产生的。
（2）与唾液腺等腺体相比，肾上腺的主要特征是____________，其产生的肾上腺素直接进入肾上腺毛细血管，通过血液循环调节心脏等的机能，从而出现面红耳赤、心跳加快等现象，这
一调节过程叫做________调节。通过图示的反射过程可以看出，此调节过程是在________的调
节控制下完成的。
（3）专心看球的你，手不小心碰到了很烫的杯子，你会先缩手后产生痛觉，说明脊髓有
_____________功能。
（4）请写出甲状腺激素的作用是___________________。

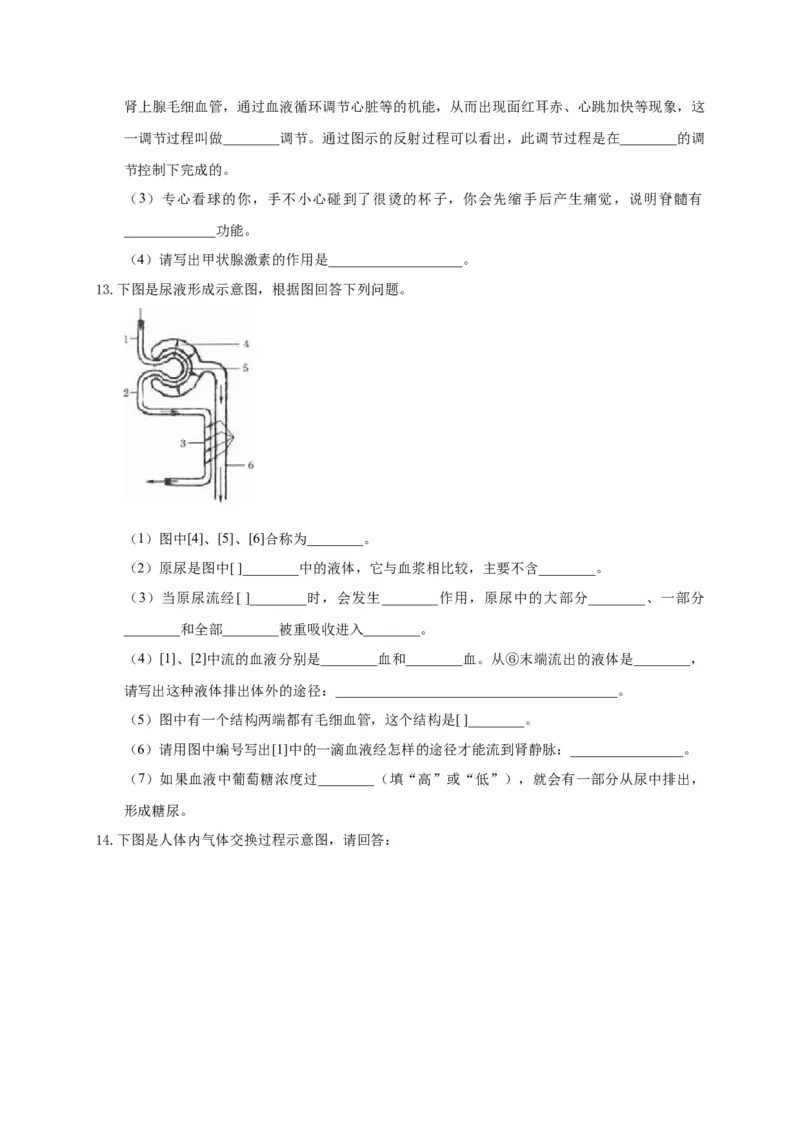

13.下图是尿液形成示意图，根据图回答下列问题。
（1）图中[4]、[5]、[6]合称为________。
（2）原尿是图中[ ]________中的液体，它与血浆相比较，主要不含________。
（3）当原尿流经[ ]________时，会发生________作用，原尿中的大部分________、一部分
________和全部________被重吸收进入________。
（4）[1]、[2]中流的血液分别是________血和________血。从⑥末端流出的液体是________，
请写出这种液体排出体外的途径：________________________________________。
（5）图中有一个结构两端都有毛细血管，这个结构是[ ]________。
（6）请用图中编号写出[1]中的一滴血液经怎样的途径才能流到肾静脉：________________。
（7）如果血液中葡萄糖浓度过________（填“高”或“低”），就会有一部分从尿中排出，
形成糖尿。

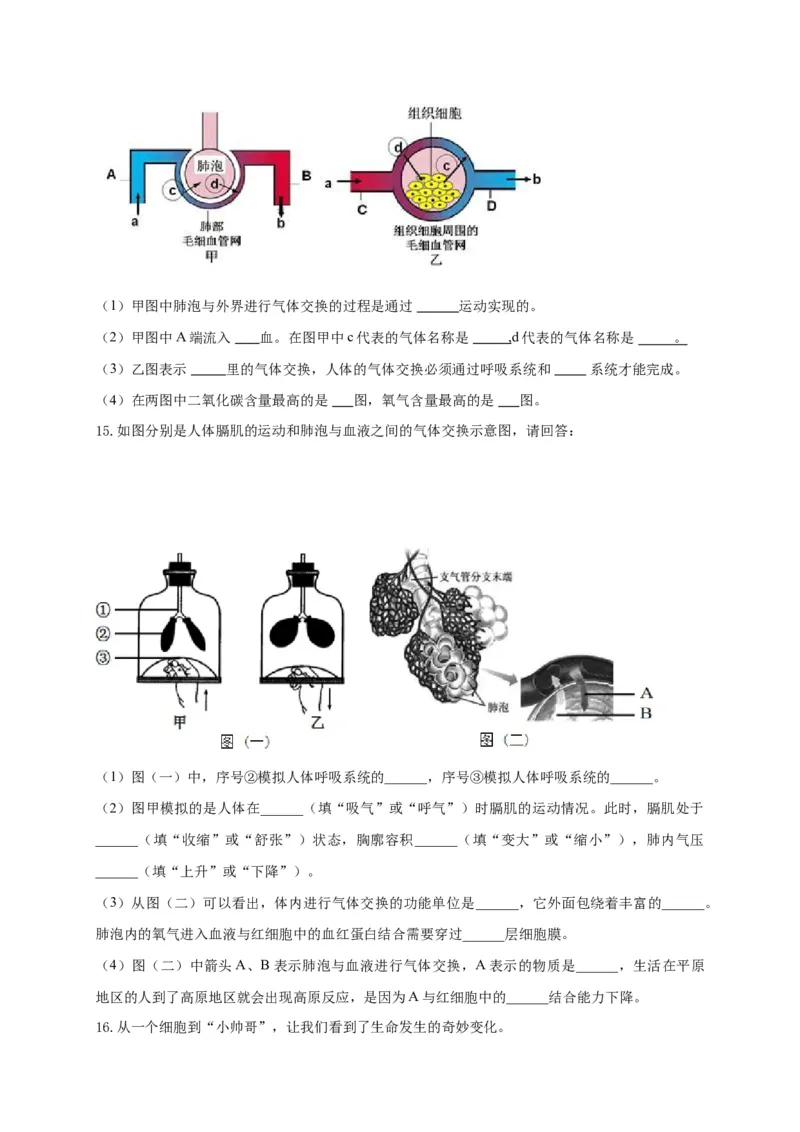

14.下图是人体内气体交换过程示意图，请回答：（1）甲图中肺泡与外界进行气体交换的过程是通过 运动实现的。
（2）甲图中A端流入 血。在图甲中c代表的气体名称是 ,d代表的气体名称是 。
（3）乙图表示 里的气体交换，人体的气体交换必须通过呼吸系统和 系统才能完成。
（4）在两图中二氧化碳含量最高的是 图，氧气含量最高的是 图。
15.如图分别是人体膈肌的运动和肺泡与血液之间的气体交换示意图，请回答：
（1）图（一）中，序号②模拟人体呼吸系统的______，序号③模拟人体呼吸系统的______。
（2）图甲模拟的是人体在______（填“吸气”或“呼气”）时膈肌的运动情况。此时，膈肌处于
______（填“收缩”或“舒张”）状态，胸廓容积______（填“变大”或“缩小”），肺内气压
______（填“上升”或“下降”）。
（3）从图（二）可以看出，体内进行气体交换的功能单位是______，它外面包绕着丰富的______。
肺泡内的氧气进入血液与红细胞中的血红蛋白结合需要穿过______层细胞膜。
（4）图（二）中箭头A、B表示肺泡与血液进行气体交换，A表示的物质是______，生活在平原
地区的人到了高原地区就会出现高原反应，是因为A与红细胞中的______结合能力下降。

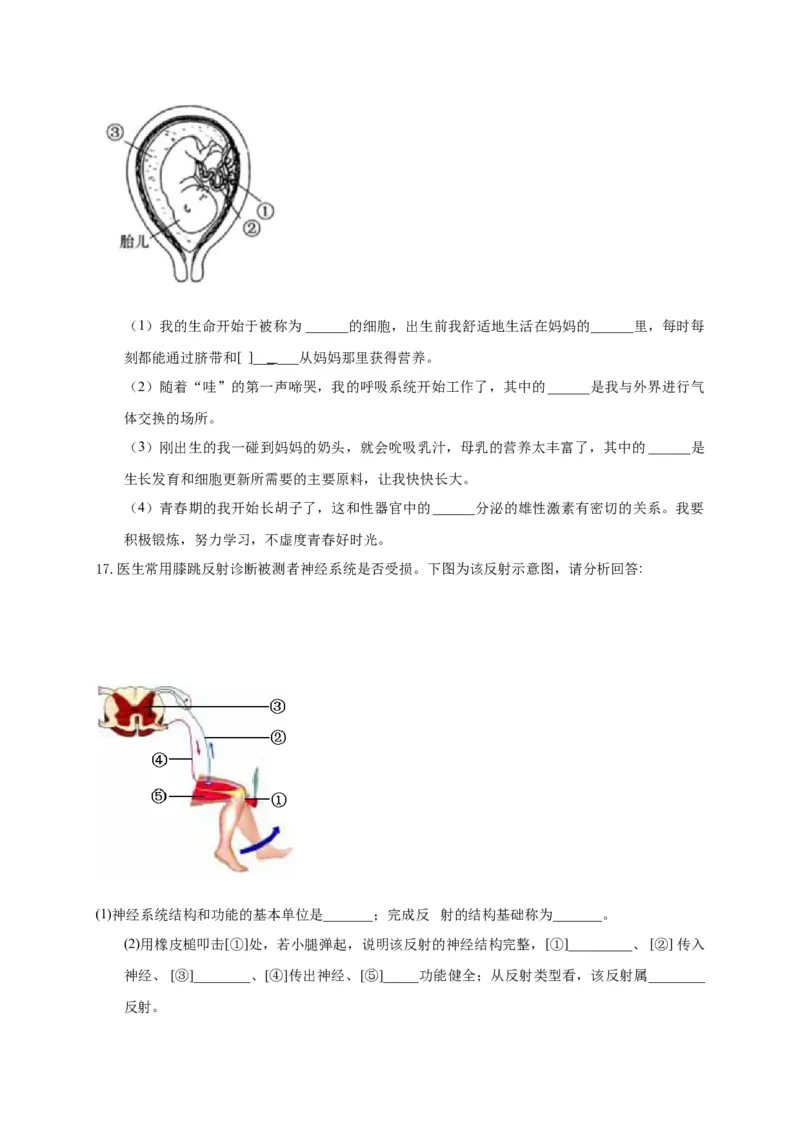

16.从一个细胞到“小帅哥”，让我们看到了生命发生的奇妙变化。（1）我的生命开始于被称为 ______的细胞，出生前我舒适地生活在妈妈的______里，每时每
刻都能通过脐带和[ ]___ ___从妈妈那里获得营养。
（2）随着“哇”的第一声啼哭，我的呼吸系统开始工作了，其中的______是我与外界进行气
体交换的场所。
（3）刚出生的我一碰到妈妈的奶头，就会吮吸乳汁，母乳的营养太丰富了，其中的______是
生长发育和细胞更新所需要的主要原料，让我快快长大。
（4）青春期的我开始长胡子了，这和性器官中的______分泌的雄性激素有密切的关系。我要
积极锻炼，努力学习，不虚度青春好时光。
17.医生常用膝跳反射诊断被测者神经系统是否受损。下图为该反射示意图，请分析回答:
(1)神经系统结构和功能的基本单位是_______；完成反 射的结构基础称为_______。
(2)用橡皮槌叩击[①]处，若小腿弹起，说明该反射的神经结构完整，[①]_________、 [②] 传入
神经、 [③]________、[④]传出神经、[⑤]_____功能健全；从反射类型看，该反射属________
反射。(3)正常人测试时若刻意控制，也可使小腿不弹起来。此时，该反射属_______反射，这时该反
射的神经中枢除脊髓外，还有_______参与。

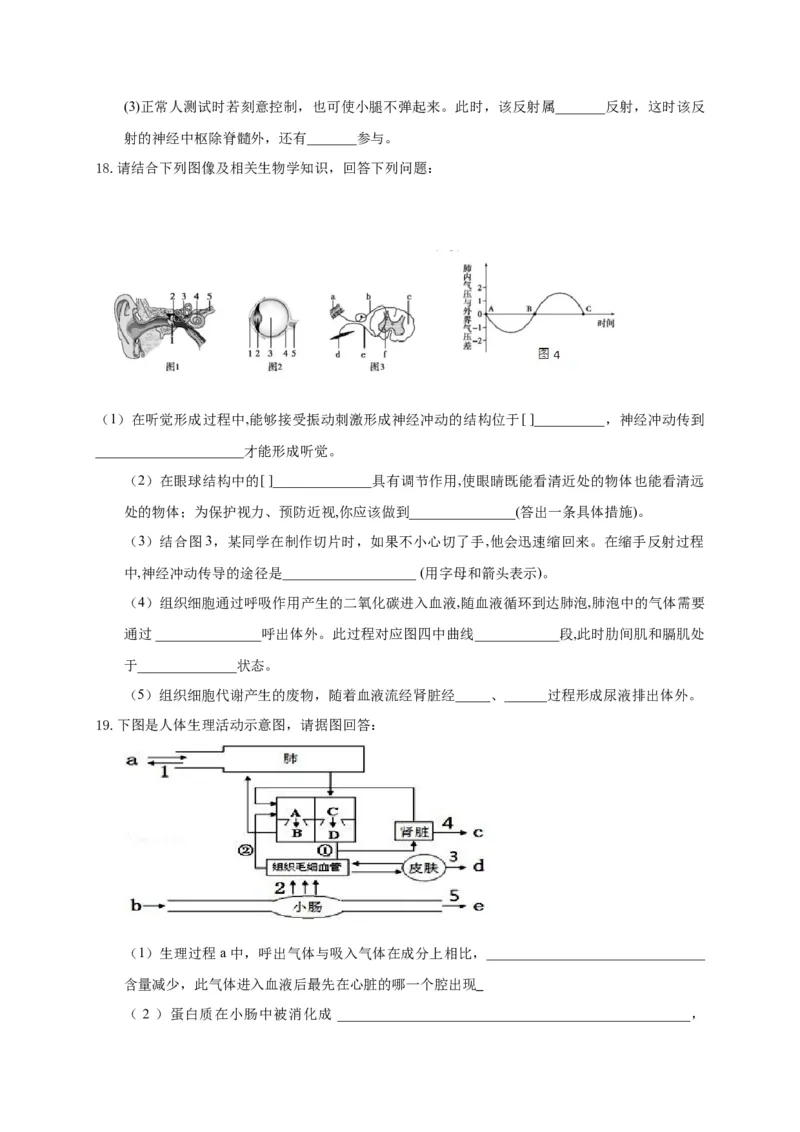

18.请结合下列图像及相关生物学知识，回答下列问题：
（1）在听觉形成过程中,能够接受振动刺激形成神经冲动的结构位于[ ]__________，神经冲动传到
_____________________才能形成听觉。
（2）在眼球结构中的[ ]______________具有调节作用,使眼睛既能看清近处的物体也能看清远
处的物体；为保护视力、预防近视,你应该做到_______________(答出一条具体措施)。
（3）结合图3，某同学在制作切片时，如果不小心切了手,他会迅速缩回来。在缩手反射过程
中,神经冲动传导的途径是___________________ (用字母和箭头表示)。
（4）组织细胞通过呼吸作用产生的二氧化碳进入血液,随血液循环到达肺泡,肺泡中的气体需要
通过 _______________呼出体外。此过程对应图四中曲线____________段,此时肋间肌和膈肌处
于______________状态。
（5）组织细胞代谢产生的废物，随着血液流经肾脏经_____、______过程形成尿液排出体外。
19.下图是人体生理活动示意图，请据图回答：
（1）生理过程 a 中，呼出气体与吸入气体在成分上相比，_______________________________
含量减少，此气体进入血液后最先在心脏的哪一个腔出现
（ 2 ）蛋白质在小肠中被消化成 __________________________________________________，在血液中由 _______________运输，并最终到达组织细胞。
（ 3 ） 液 体 c 的 形 成 ， 需 经 过 肾 小 球 和 肾 小 囊 内 壁 的 过 滤 作 用 和
___________________________________作用两个过程。糖尿病患者经常检测到“ c”液中有葡
萄 糖 的 出 现 ， 可 采 取 注 射
__________________________________________________________________的方法治疗。
（4）心脏内心房与心室之间的____________________可防止血液倒流，心壁最厚的腔是
填英文字母）
（5）写出图中表示的人体排泄途径 ____________________________（用图中数字表示），其
中 _________________两个途径排出的物质几近相同（用图中数字表示）。

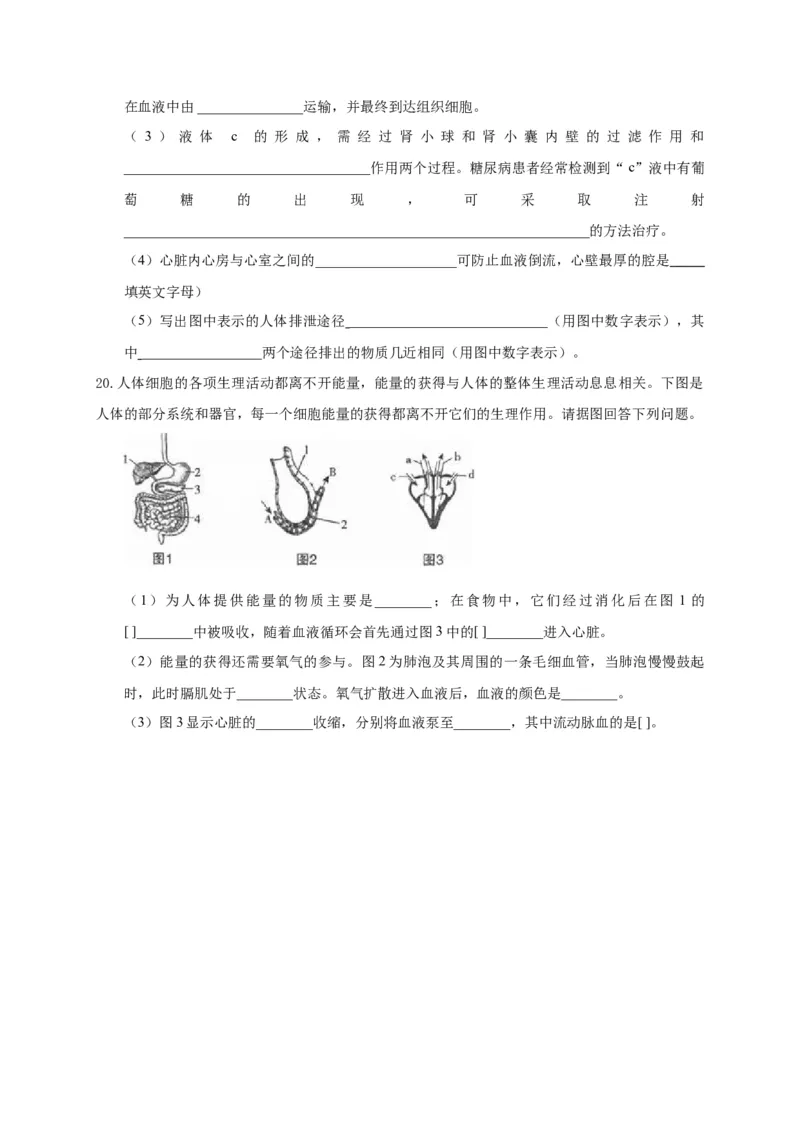

20.人体细胞的各项生理活动都离不开能量，能量的获得与人体的整体生理活动息息相关。下图是
人体的部分系统和器官，每一个细胞能量的获得都离不开它们的生理作用。请据图回答下列问题。
（1）为人体提供能量的物质主要是________；在食物中，它们经过消化后在图 1 的
[ ]________中被吸收，随着血液循环会首先通过图3中的[ ]________进入心脏。
（2）能量的获得还需要氧气的参与。图2为肺泡及其周围的一条毛细血管，当肺泡慢慢鼓起
时，此时膈肌处于________状态。氧气扩散进入血液后，血液的颜色是________。
（3）图3显示心脏的________收缩，分别将血液泵至________，其中流动脉血的是[ ]。
